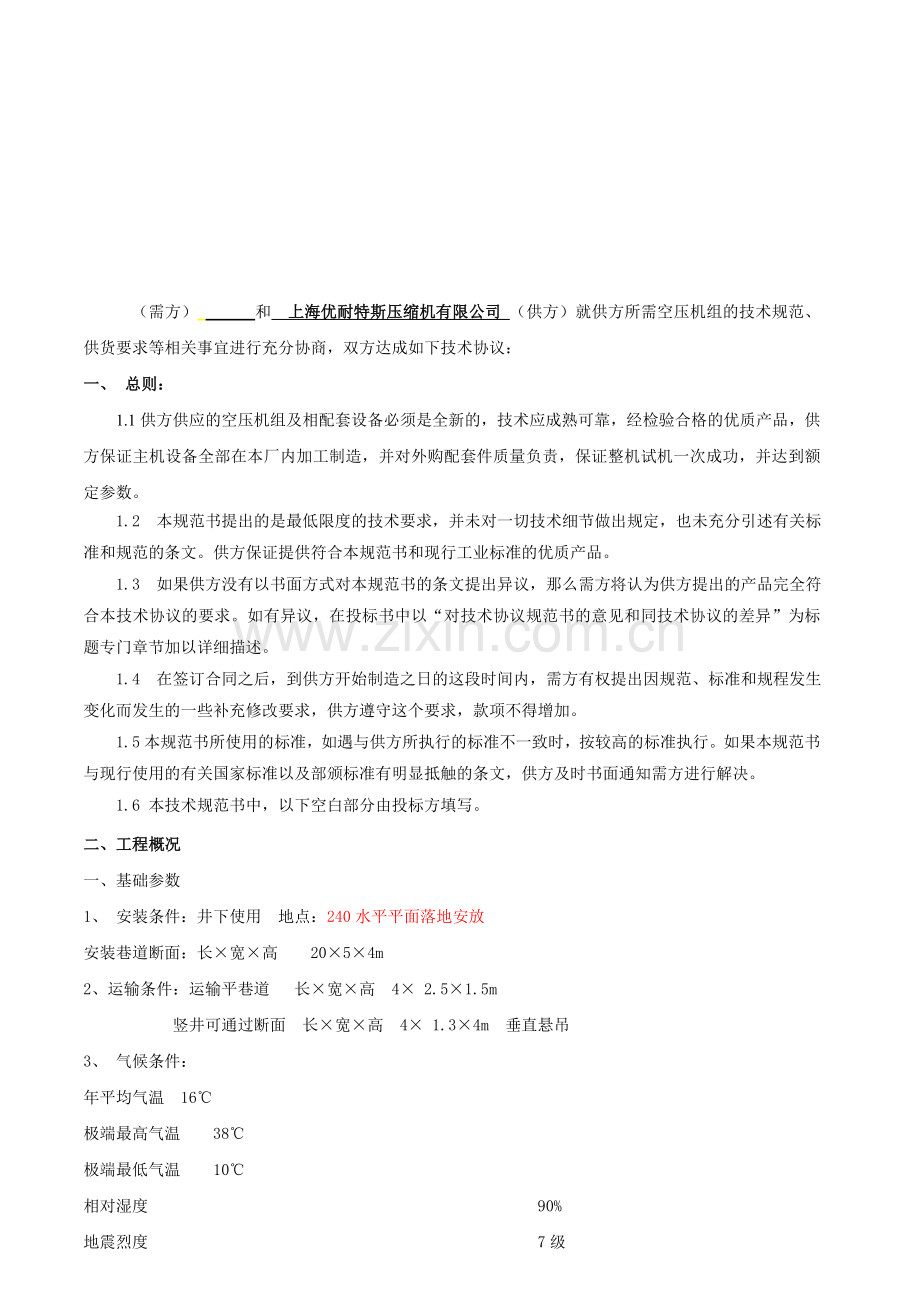

（需方） 和 上海优耐特斯压缩机有限公司 （供方）就供方所需空压机组的技术规范、供货要求等相关事宜进行充分协商，双方达成如下技术协议：
一、 总则：
1.1供方供应的空压机组及相配套设备必须是全新的，技术应成熟可靠，经检验合格的优质产品，供方保证主机设备全部在本厂内加工制造，并对外购配套件质量负责，保证整机试机一次成功，并达到额定参数。
1.2 本规范书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文。供方保证提供符合本规范书和现行工业标准的优质产品。
1.3 如果供方没有以书面方式对本规范书的条文提出异议，那么需方将认为供方提出的产品完全符合本技术协议的要求。如有异议，在投标书中以“对技术协议规范书的意见和同技术协议的差异”为标题专门章节加以详细描述。
1.4 在签订合同之后，到供方开始制造之日的这段时间内，需方有权提出因规范、标准和规程发生变化而发生的一些补充修改要求，供方遵守这个要求，款项不得增加。
1.5本规范书所使用的标准，如遇与供方所执行的标准不一致时，按较高的标准执行。如果本规范书与现行使用的有关国家标准以及部颁标准有明显抵触的条文，供方及时书面通知需方进行解决。
1.6 本技术规范书中，以下空白部分由投标方填写。
二、工程概况
一、基础参数
1、 安装条件：井下使用 地点：240水平平面落地安放
安装巷道断面：长×宽×高 20×5×4m
2、运输条件：运输平巷道 长×宽×高 4× 2.5×1.5m
竖井可通过断面 长×宽×高 4× 1.3×4m 垂直悬吊
3、 气候条件：
年平均气温 16℃
极端最高气温 38℃
极端最低气温 10℃
相对湿度 90%
地震烈度 7级

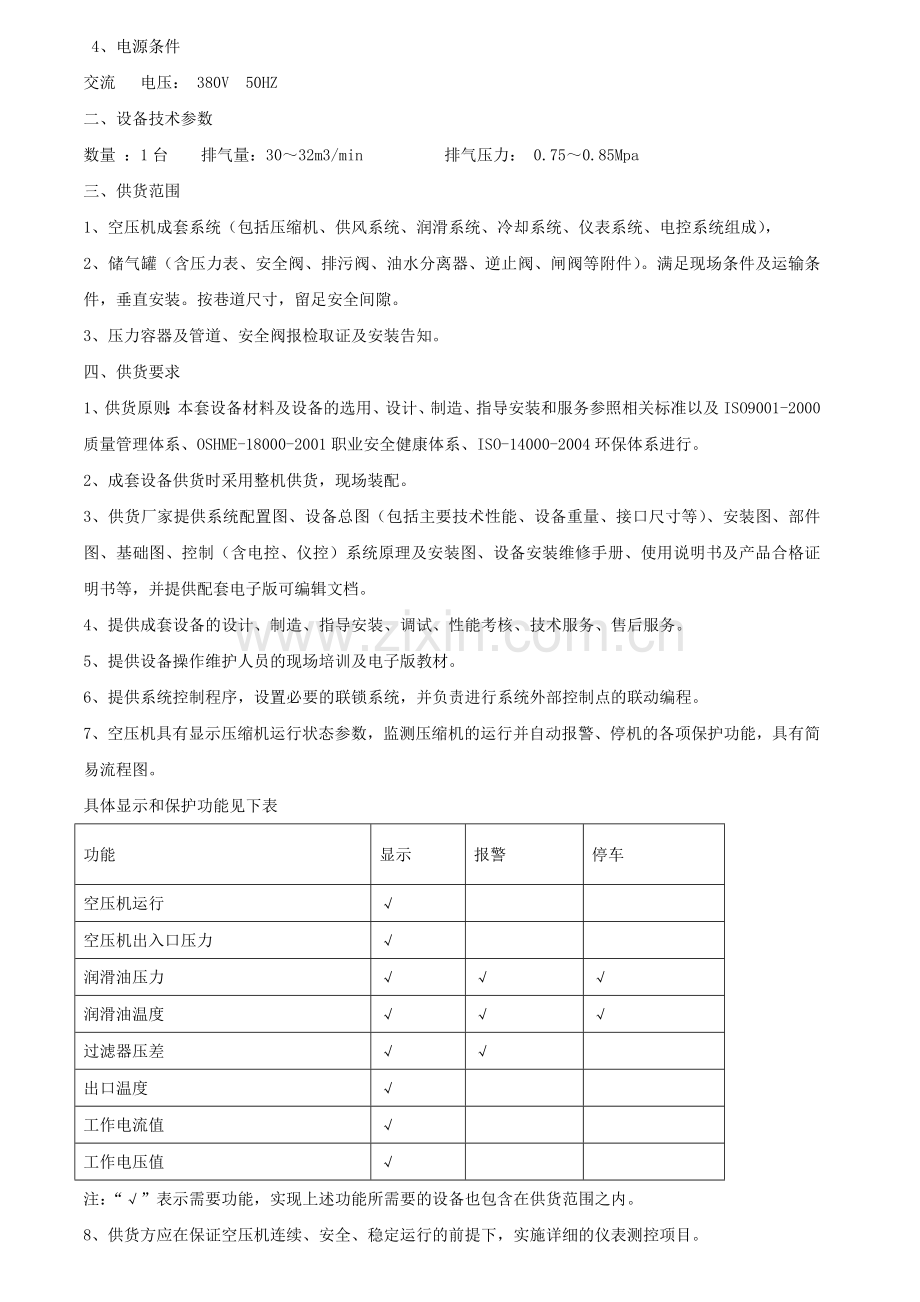

4、电源条件
交流 电压： 380V 50HZ
二、设备技术参数
数量 ：1台 排气量：30～32m3/min 排气压力： 0.75～0.85Mpa
三、供货范围
1、空压机成套系统（包括压缩机、供风系统、润滑系统、冷却系统、仪表系统、电控系统组成），
2、储气罐（含压力表、安全阀、排污阀、油水分离器、逆止阀、闸阀等附件）。满足现场条件及运输条件，垂直安装。按巷道尺寸，留足安全间隙。
3、压力容器及管道、安全阀报检取证及安装告知。
四、供货要求
1、供货原则：本套设备材料及设备的选用、设计、制造、指导安装和服务参照相关标准以及ISO9001-2000质量管理体系、OSHME-18000-2001职业安全健康体系、ISO-14000-2004环保体系进行。
2、成套设备供货时采用整机供货，现场装配。
3、供货厂家提供系统配置图、设备总图（包括主要技术性能、设备重量、接口尺寸等）、安装图、部件图、基础图、控制（含电控、仪控）系统原理及安装图、设备安装维修手册、使用说明书及产品合格证明书等，并提供配套电子版可编辑文档。
4、提供成套设备的设计、制造、指导安装、调试、性能考核、技术服务、售后服务。
5、提供设备操作维护人员的现场培训及电子版教材。
6、提供系统控制程序，设置必要的联锁系统，并负责进行系统外部控制点的联动编程。
7、空压机具有显示压缩机运行状态参数，监测压缩机的运行并自动报警、停机的各项保护功能，具有简易流程图。
具体显示和保护功能见下表
功能
显示
报警
停车
空压机运行
√

空压机出入口压力
√

润滑油压力
√
√
√
润滑油温度
√
√
√
过滤器压差
√
√

出口温度
√

工作电流值
√

工作电压值
√

注：“√”表示需要功能，实现上述功能所需要的设备也包含在供货范围之内。
8、供货方应在保证空压机连续、安全、稳定运行的前提下，实施详细的仪表测控项目。
9、应具有设备运行及故障记忆功能。
10、所有电气设备及元件、主电机防护等级IP55。
11、后处理设备由空压机厂家根据技术要求另外进行配置，设备需选用知名厂家产品。
12、使用寿命20年。
三、 供货范围：
序号
名称
规格型号/材质
数量
制造厂/原产地
1
螺杆式空气压缩机
UD180A-8
1台
上海优耐特斯
2
储气罐
C-3/0.8
1台
青岛海空
1.
2. 技术参数
1.1螺杆式空气压缩机
序号
名 称
单 位
数 值
1
型 号
/
UD180A-8
2
数量
台
1
3
排气量
m3/min
30
4
排气压力
MPa
0.8
5
排气温度
℃
环境温度+8
6
压缩级数
/
单级螺杆式压缩
7
传动方式
/
齿轮
8
排气含油量
ppm
≤2
9
冷却方式
水冷
风冷
12
空压机工作效率

95%
13
空压机能够承受的最高环境温度
℃
≤46
14
噪音：离设备外壳1m和地面1.5m处
dB(A)
符合并优于JB/T6430-2002
15
电动机型号
/
YX3-315LC-4
16
功率
kW
180
17
电压
V
380
18
转速
r/min
1480
19
电动机防护等级
/
IP55
20
电动机绝缘等级
/
F
21
空压机外形尺寸
mm
4000×1300×1500
22
空压机总重
t
3.79

1.2储气罐基本参数表
序号
项目
单位
说明
1
设备名称：

储气罐
2
台数：
台
1
3
型号：

C-3/0.8
4
额定处理气量：
m3
3
5
额定工作压力：
MPa
0.8
6
容器高度
mm
2700
7
容器直径
mm
Ø1300
8
接口尺寸
DN
DN100

1.2空压机配置清单:

序号
进口部件名称
生产商
原产地
1
压缩机机头
优耐特斯全球采购
上海UNITED OSD
2
EPC智能控制器
优耐特斯全球采购
上海UNITED OSD
3
油气分离器
优耐特斯全球采购
意大利OEM
4
油过滤器
优耐特斯全球采购
美国DONALDSON
5
进气过滤器
优耐特斯全球采购
美国DONALDSON
7
最小压力阀
优耐特斯全球采购
意大利VMC
8
进气阀
优耐特斯全球采购
上海UNITED OSD
9
油分底座集成块
（含最小压力阀）
优耐特斯全球采购
意大利VMC
10
温控阀
优耐特斯全球采购
英国AMOT
11
电器元件
优耐特斯全球采购
德国SIEMENS
12
轴承
优耐特斯全球采购
瑞典SKF
13
压力传感器
优耐特斯全球采购
美国MSI
14
温度传感器
优耐特斯全球采购
美国MSI
15
联轴器
优耐特斯全球采购
美国OMEGA
16
冷却油
优耐特斯全球采购
美国OEM

UD系列特点介绍

1.主机分析

由于螺杆转子之间本身互不接触，所以主机寿命取决于轴承寿命。优耐特斯UD 系列压缩机主机头采用顶级的瑞典SKF轴承，创新的轴承排列和采用固定的径向轴承和挠性的推力轴承，相对标准排列增加了使用寿命。
采用满载/空载方式控制气量,使得部分供气时,轴承载荷时间同比例缩短,从而最大限度延长主机寿命，轴承设计寿命120,000小时。
2.优耐特斯螺杆转子
优耐特斯拥有完全自主知识产权的压缩主机，采用目前国际最先进的双螺杆技术，由专业主机厂家代工生产，精度高，性能可靠。
优耐特斯压缩主机转子型线采用独特的不对称型线，转子直径与齿间容积大，接触线带密封，最小的泄露三角区，将内泄漏控制到最小,特别适用于大流量、长时间运行的场合，具有效率高、可靠性高、低转速、低噪音的特点。
3.传动系统

优耐特斯UD 系列机器传动方式采用弹性联轴器传动，电机和主机直接齿轮啮合，降低了启动扭矩，传动效率达到99.9%。实现最低的能耗和最少的维护工作量。
4.电机分析

电机是主要的能量转换机构，电机的性能主要有防护等级温升限制及绝缘等级来表示。
优耐特斯UD系列的电机是委托专业电机厂家制造，采用四级电机，转速更低，减少了电机和主机轴承的损耗。防护等级采用IP23，有效的防止粉尘和水份进入电机，延长了电机使用的寿命；绝缘等级F级,实际温升B级。
5.重要部件
为保证机器的稳定运行，优耐特斯机器主要零部件均采用进口：空气过滤器及油过滤器采用美国Donaldson；油细分离器采用欧洲进口，温控阀采用英国AMOT；压力和温度传感器采用美国MSI；主要电气元件采用德国SIEMENS，冷却润滑油采用美国进口等。
6.获国家专利的集成模块，油滤底座
优耐特斯获国家专利的组合阀集成了温控阀与油滤座，使管路更加简洁，并有效减少泄漏点，提高机器运行可靠性。
专利号：ZL 2006200483826
7.优质冷却油
优耐特斯专用润滑油：
不易结垢积碳
气体含油量低
添加量少
优良的热传导性
耐高温，高闪点
寿命6000小时
8. EPC智能控制系统
优耐特斯空压机控制系统配备的是EPC微电脑控制系统，全自动智能化运行，较传统的控制系统更具友好人性化管理，提高了其使用寿命。
可对各种现场故障进行显示及处理，可对历史故障的种类，发生时间进行存储及显示；
可对运行时间、加载时间、减荷时间，各过滤器使用时间进行累计并长期存储，并能对各过滤器使用时间过长报警提示；
可与计算机实现多机通信，采用Modbus通讯协议，RS485通讯接口，实现数据远传，可远程启动、停机、监控。普通计算机只需安装软件；多台空压机之间可实现联动通信，最多可实现16台空压机的联动控制；并可实现远程、DCS、上位机控制等。

3. 公司简介
作为全国优秀的空气压缩机制造商和空气系统解决方案提供商之一，优耐特斯螺杆空压机的产品质量充分体现了最现代化的技术，其产品开发设计、生产制造到销售服务，严格遵循ISO9001质量管理体系、ISO14001环境管理体系。面向全球零部件采购的战略，保证了每一台机器的高效可靠以及技术先进性，使其具有比同类产品更加优异的性能和可靠性。
优耐特斯拥有一支专业化的团队，他们负责从产品的设计开发到销售咨询，他们中有产品工程师、应用工程师、安装工程师和销售工程师，他们将为您提供销售咨询、应用工程、安装、开机及售后支持等服务，他们知道如何使您的压缩空气系统在保证最佳运行性能的情况下，运行费用降到最低。优耐特斯提供的备件和服务团队，保证您能在每年365天，每天24小时，都能拥有可靠、充足的压缩空气供应。
除空气压缩机外我们还为您提供压缩空气系统的其它产品，如储气罐、干燥器、过滤器等。
4. 优耐特斯螺杆空压机特点介绍
质量第一 贯穿始终
UD系列压缩机产品质量充分体现了最现代化的技术，其设计和制造过程均按照ISO9001标准要求执行，产品符合环保要求，质量保证，安全可靠，使用寿命长。
安装简单 运行方便
产品出厂时，机器中已充满压缩机油，若安装就位后，接通电源，即可投入运行。通过带背光的液晶屏幕，清晰地显示机器的运行状态。
节省空间 安全环保
产品结构紧凑，体积小，占地面积少，加之运行噪声低，因此可安装在任何需要的地方，即使是生产区域也无妨害。
降低成本 节约能耗
使用智能控制系统和全自动加载/卸载调节，可保证空压机根据压缩空气的需求量运行，杜绝浪费，不用气时自动停机，降低机器的运行成本，减少能源消耗，效果显著。

5. 优耐特斯产品特点
优耐特斯空压机作为一个知名品牌其优越性能、可靠质量、高效贴心服务早已成为业界共识，现就其核心的部分简单介绍如下：
Ø 知名品牌特点
优耐特斯空压机螺杆主机采用欧洲原装进口主机，拥有完全的自主知识产权，经测试合格后原装至上海公司进行整机装配。该型号主机采用最新改进型线，更利于转子在机床上进行加工和磨销，增大的螺杆转子直径使转子线速度在最合理的范围之内，低转速，低噪音，效率比以前提高近10%，采用瑞典SKF重载圆锥轴承，轴承设计寿命大于10万小时。螺杆的阴阳转子、机壳、轴承座均经过五轴联动磨床加工，以保证其配合的高精度，这方面参数可以从机器的排气比功率、机器的噪声得到验证。
Ø 箱式一体结构
优耐特斯螺杆空压机集机、电、气及冷却（包括后冷）于一体，出厂时整体组装完毕，并经过严格的计算机测试检验，测试内容包括运行数据和报警保护系统，保证出厂的每一台机器完全可靠无故障。产品在用户现场安装无需专门的基础，搬运、安装极其方便。标准配置的箱体确保机组工作时的噪声更低，这使得在考虑安置空压机时，有更大的灵活性。
Ø 先进的系统性能
螺杆空压机之所以受到市场的青睐，主要是源于其结构简单、运动部件少、维护方便等优势。由于优耐特斯螺杆空压机采用了行业内最先进的零部件，从而把设备里的管路及接口精简到最少，相比同类产品降低了30%的管路接口，大大降低了冷却油的渗漏机率，进一步提高了它的效率，方便了机器的检修。因而优耐特斯的产品自从设计初始就具有简洁、先进及高效的特点。
Ø 高效可靠的螺杆主机
优耐特斯螺杆空压机其主机采用原装进口定制螺杆主机，作为螺杆机头制造的大型企业，产品以其精良独特的设计，精密的制造为全世界所肯定，并久经市场的考验。主机的设计使用寿命大于30万小时。
1) 主机排气端采用成对的圆锥轴承，通过线接触承受均布载荷，极大地延长了主机的寿命。并且使用SKF最高等级轴承。
2) 主机轴承处设计的冷却剂贮槽，避免了启动瞬间的干摩擦，进一步延长了轴承寿命。
3) 主机采用三道密封，并且在轴伸处设计了带回油孔的轴封，100%防止了润滑油的渗漏。
l 机头转速降低减少了主机的磨损，降低了空压机的噪音，更有效的延长了主机的使用寿命。
l 采用原装进口高科技合金材料的传动系统，减少振动、降低噪音、是磨损降至最低。
l 带有开槽内环的唇式轴封----防泄漏，并具有泵吸作用
4) 独特的不对称型线－实现功率，扭矩&密封最优化
5) 阳转子驱动－没有额外的表面压力
Ø 主机轴承
l 排气端独创的两对圆锥轴承组合，在极限条件下有出色的可靠性并延长了寿命；
l 特大型轴承－在极限条件下亦有出色的可靠性
l 设计使用寿命达到10万小时以上。
Ø EPC智能型电脑控制系统
优耐特斯空压机控制系统配备的是微电脑控制系统，全自动智能化运行，较传统的EPC控制系统更具友好人性化管理，提高了其使用寿命。
1) 中/英文显示，轻触式按键，菜单操作直观、快捷、方便。
2) 可对运行时的星三角变换、启动、加载、停机、排污、超压等延时时间进行预置及控制。
3) 可对各种现场故障进行显示及处理。
4) 可对历史故障的种类，发生时间进行存储及显示。
5) 设有内部日历，可长期准确走时并可修改。
6) 可对运行时间、加载时间、减荷时间，各过滤器使用时间进行累计并长期存储。
7) 运行中可随时调看各预置参数和累计时间。
8) 用户可对各参数按需要进行修改并长期保存。
9) 可与计算机实现多机通信。
10) 空压机之间可实现联动通信。
11) 插拔式端子接线，方便可靠。
A 显 示
l 中英文选择
l 排气压力
l 排气温度
l 日历时间
l 总运行时间加卸载时间
l 机器出厂信息
l 加卸载状态
l 故障显示
l 主、风机三相电流
l 轴承温度、挠阻温度
B 参数设置
l 加卸载压力
l 控制模式
l 启动/停车控制
l 自动延时停机
l 延时加载时间
l 远程启动停车
l 星 — 三角转换时间
l 三滤维护设置时间值
l 压缩机油，电机油脂维护
l 时间显示
l 远程控制选择
C 报警/故障停机
l 主机排气温度过高
l 三滤使用寿命报警
l 机组排气压力过高
l 电机反转保护
l 传感器故障保护
l 水压保护
Ø EPC的远程控制
l UD所有系列全部支持远程控制
l 计算机监控及操作压缩机器，足不出户完全掌握用气情况。
本控制系统是针对空压站的连锁控制，通过配置由一台计算机（上位机）实现用户2台以上优耐特斯空压机的连锁控制，从而为用户提供指定压力范围内的合格的压缩空气。它的特点主要是：控制性能高可靠性，控制方式灵活，通过对上位机参数的设定，使用户在任何时候能适应倒班的变化或空气需求所产生的压力需要。
它主要有三部分组成，即现场信号的采集与显示、协调控制、计算机显示。它的特点主要是：控制性能可靠，控制方式灵活，可获得足够丰富的现场数据，便于维护。
Ø 控制策略
自动模式
本系统中所含的空压机（带通讯功能）均可通过上位机设计运行模式，用以决定本设备是投入联控模式、手动模式：

------联控模式，设备将加入系统的联动控制，空压机由上位机进行
联合控制；
------手动模式，设备处于手动模式，空压机由本地单独控制；
高性能的智能控制器成为控制的核心，本系统中空压机在联动控制模式下，控制程序主要包括时间控制、压力控制、设备故障处理等控制策略：
时间控制------我们可以为空压机设定一个运行的优先顺序，然后按用户设定的切换时间自动循环。根据各台机总运行时间，优先开启运行时间少的机器，使各空压机的运行时间基本均衡，有利于提高系统整体的寿命和可靠性。
压力控制------智能控制器将不停的检测气罐压力，然后控制相应空压机的起/停和加载/卸载，同时根据气罐压力变化调节投入运行空压机的数量。使气罐压力始终处于设定的范围之内。
故障处理------系统控制盘上设置设备的运行与故障指示，在故障发生后，相应的指示灯将会闪烁，报警蜂鸣器声音报警，在报警确认后，故障指示灯为长亮显示，蜂鸣器解除声音报警。故障设备自动停机，联控模下系统将自动投入备用机运行。
手动模式
在手动模式下，空压机的起停控制均需要在空压机的控制器上完成，这在设备维护和保养时是非常有用。
Ø EPC的联动控制
我公司的所有EPC都可以进行联动控制最多16台，通过两根双绞线把多台压缩机控制器连接，其中一台为主机，其余设置为辅机或备机，由主机按顺序和时间来开启、停止、加载、减载压缩机所有EPC都设为联动位置，从而保证压缩空气可稳定供气。
在智能控制器中设置好本机控制和联动控制参数,设其中任意一台为1#机(主机),设其余分别为2#/3#4#…,为从机，并分别设置好各智能控制器的单机控制参数和联动控制参数;将运行方式选择为联动;开启1#主机后,主机智能控制器会根据公共管网压力和各台备机机组的运行时间分别开启/停止其它从机;开/停机顺序为:时间短的先开机,时间长的先停机;保证各机组运行时间的均衡.
各机组的保护由本体上的智能控制器负责;当某台机组发生故障时,只会停止该台机组,并将该机组退出联动控制,不会影响联动的其它机组的运行;
各台压缩机的联动控制压力带在本机控制的压力带范围之内,如本机控制的压力上/下限为6—8Bar,则联动控制的压力带在6.3—7.7 Bar,这样就保证压缩机在联动状态下加/卸载运行.当工厂用气量减小,管网压力升高,根据各台机组的加载时间的长短依次卸载各台机组;当机组卸载工作时间大于机组的压高延时停机时间,1#主控制器将根据其它控制器传来的数据将运行最长的一台压缩机停机,以此类推,停止其它各台联动的压缩机;当工厂用气量增加,管网压力降低,当低于联动压力下限时,1#主控制器将运行时间最短的一台压缩机自动开启,后根据管网压力的需要和每台机运行时间的长短来开启其余联动的压缩机;这样既保证了管网压力的稳定又使各台压缩机运行时间均衡.并起到节约能源的目的.

主机
辅机1
辅机2
备机

Ø 节能进气控制系统
进气阀安装在空压机进气口以控制压缩机排气量。优耐特斯空压机配备了最新设计的进气阀，执行气缸的改进彻底解决了传统气缸膜片易坏的缺点，一体式设计将空压机的几个控制阀集成在一起，使空压机的控制管线减少到最少。
优耐特斯进气阀安装有单向阀，当空压机停车或忽然停止供气时，单向阀保持关闭以防止压缩空气回流，避免造成呕油现象。
通过进气调节阀与电脑控制系统、压力传感器联合控制的方法，优耐特斯空压机可以提供二点气量控制（On/Off）和全自动智能控制模式两种方式，可以完全满足用户的不同用气要求。
优耐特斯空压机进气阀的先进性更表现在当机器空载时可调装置自动调整排气压力为1.5 bar,与同类产品空载（系统压力4.5 bar）相比大大降低了空载功率，相比节能达到24%。
此外，由于机组在卸载状态的排气压力仅为1.5bar，从而降低了进排气之间的压差，亦即降低了轴向力，减轻了轴承负载，提高了轴承的工作寿命。
Ø 获国家专利的集成模块
优耐特斯获国家专利的组合阀集成了温控阀与油滤座，使管路更加简洁，并有效减少泄漏，提高机器运行可靠性。

Ø 纳米镀层进气过滤器
优耐特斯配置的是独家引进美国原装进口的纳米镀层空气滤清器，高质量的滤芯可确保系统的各个功能正常和经济的使用寿命。具有独特的过滤特征：
低压力损失。
l 高的初始过滤效率。
l 表层过滤方式。
l 能快速形成高效的过滤尘饼。
l 对微尘有很高的过滤效率具有高的过滤效率。
l 高的容灰率。
l 长的使用寿命。
l 对机器有好的保护作用，特别是油气分离器芯, 油, 油滤, 轴承, 转子。
Ø 高效的传动方式
l 采用大规格的美国OMEGA原装进口高效联轴器。
l 弹性联轴器将电机和主机结合为一体，降低了启动扭矩，实现最低的能耗和最少的维护工作量。
l 直联设计再加上独有的中心托架，可以保证在安装、运输和运行时电机和主机永久对中。
l 设计使用寿命大于15年，五年内免维护，不需要更换传动件。马达转速＝主机转速

Ø 高效率的冷却系统
优耐特斯空压机可以根据不同用户的要求，分别设计制造风冷和水冷两种冷却方式的压缩机。
风冷式空压机采用侧放的锯齿形翅片冷却器与吸风式冷却风机组合，改善空气循环条件，换热效果显著。分隔的冷、热室设计使机器内冷却空气流动更科学，确保机器内各部件和电器设备的散热，有效控制空压机的排气温度，压缩效果更好。
Ø 高效电机
为了确保优耐特斯空压机做到可靠耐用，并且保证行业内技术领先，我们的电机是按优耐特斯高级别要求委托专业电机制造商制造，譬如电机搭载的是重型SKF进口轴承，电机效率更高，材料性能更卓越，我们还在电机的两端轴承外壳处加设了润滑脂加注口特别方便于电机的维护保养，充分体现了设计的人性化。绝缘等级F级、Ｂ级温升。由于制造的防护等级高，就更有效的防止粉尘和水份进入电机绕组，延长了电机使用的寿命。
Ø 油和气的分离
l 油和气的混合物由分离器上部切向进入
l 分离机理：离心、聚凝、阻截
l 经过三重分离后压缩空气的含油量低于2PPM
l 更高、更大，保证初分离效果
l 使用寿命：主要表现为流阻增大。使用寿命主要和油的清洁度、空滤的质量有关。
l 抗压强度：能承受高达5bar的压差。
Ø 减震垫
l 外观漂亮
l 结构合理
l 采用碗型上盖，保护橡胶不受阳光直射及油污直接接触，提高产品使用寿命
l 用于主机、电机、油气筒

Ø 超级冷却油
l 不易结垢积碳
l 气体含油量低
l 添加量少
l 优良的热传导性
l 耐高温，高闪点
l 寿命高达8000小时

6. 技术培训
乙方在指导安装调试期间，保证对甲方的工程技术人员进行操作及维护等方面的免费培训，保证在该项目验收之前甲方工程技术人员能够基本掌握该设备的性能、维护以及操作使用。

7. 售后服务承诺
1. 螺杆空气压缩机机头质保五年，整机质保两年。甲方严格遵照乙方的《操作手册》进行维护保养。
2. 在质保期内，发生由于设备本身的原因造成故障或损坏，供方进行免费维修或更换；设备的控制系统或应用软件发布新版本，供方免费为需方升级。
3. 免费提供/指导设备安装及开机调试，免费对现场操作人员进行使用、维护、保养等常规培训。
4. 供方根据需方设备提供标准工艺流程图，供需方参考。
5. 供方提供产品质量保证期2年；空压机机头部分5年。负责需方运行人员的现场培训。
设备出现故障，供方2小时响应，如需要 8小时内安排人到现场排除故障。质保期外厂家免费到厂检查处理，响应时间同上，只收更换部件的费用。
6. 以上质保承诺需方必须采用供方提供的原厂配件，并按操作手册定期进行保养、维护。
4. 优耐特斯在全国各大城市分布20多家售后服务网络，40多名经验丰富技术熟练的售后服务工程师，可充分保证及时准确的为用户提供售后服务。
5. 24小时服务热线：400-889-6699。
七、其它
a) 本协议一式四份，甲三份、乙方一份，双方签定后作为合同附件，具有合同同等效力。
b) 未尽事宜，双方协商解决。
c) 本技术规范没有明确的内容，以投标书为准！

需方代表： 供方代表：

甲方补充说明：

1. 螺杆式空气压缩机出口尺寸要和储气罐接口尺寸一直，均为DN100。
2.设备所带易损件、附件、专用工具，请给予说明并列出明细表。
