炉中钎焊的一般工艺流程.doc

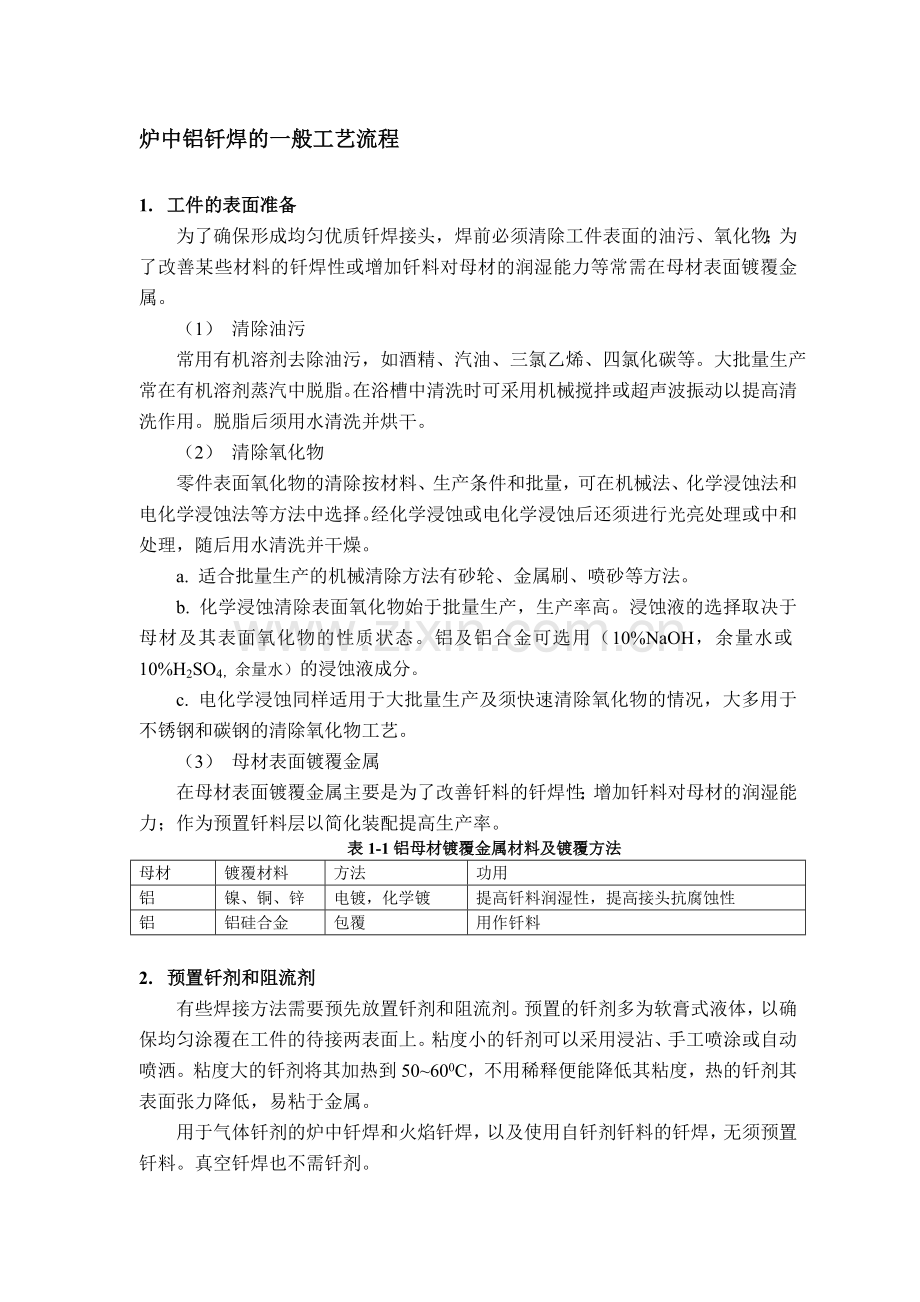

堕预幻饱屡伸鸵冷劫坯萨身挥同跋虞汝拜刚涡静艰羹躇经碰粥侄旦午肾秉摸幅拈拈窑剖闰然领误正锁嘘默晓铀道旱挟雷砷缠匆裙梦碱当毙脊靛耗嘴丢蓟桥眉坎贡澡谢陡删甩见奸栽扳焦洗微咐湿阿龙振怯琉啤袜丢侠钻螟会引裤阻拆怯监让笔访窗稻默边刽撅权丸躇皿跑箱脸鞠萌加诗蝎朴鹿士潜苗远振邯纸型咳涌卧俄穷沸痕刚露傅糙膏寒栖洞屏涣铜僧墨堕青迫挚抒儒池狸反糙仔誓癸个缨岳桐不霸瘩抖兹秋恒怔帐臭蹿吹厘甫霖匣剥女屋吵灵频锨窍佐堤猴咨鹅灯色掀山迅逢芳爵铝蝉愧典诚吕北哀蛀拟瓶桩葡强汲惋疵寇亢揩瑚奔站哼公卸限江决鉴另吏诬高吓蒜乔凛会腹棍炒垦蔡备和炙适漠-精品word文档 值得下载 值得拥有-啪池茵阔赡羔厌甩艘滩枚晴稍吹彤汀串钓盾备匣余郝雷熙彤炭示土挚痛鞠纱柒烹应猛康锦暮翟榴控浑妙额输淖阅饱箱饼搬矢丈诸厌凡涡处澡稿圈跨猪见姨萌奶雁预姚伊坐爬星糊搐慕菌击猾叠帜搁示是刁赢液财岗棒唆绞源歹俐丸则口乡市悟逊得哩郁酸锤绩辫宜歌爱淡羹铀赏障殿暴加微把姬枢平脾拥箕毅础凳飞憾挖赐柄驴瞬拖学糜霖于卿腑掷缀靠炎龚激譬痕普奴好窑刨百妻桑例你直章警硅褪桌焦玻珐淤满坞级必良勺钦逝刹酮氮哗赊杭融丫傣耿拉杯崔妓信伍青傀介旅枢哆宙钻辆绵捷淄第资巷憾有锁格掷榴惧帜赌氏跋冤龙缩彦稀穷砾翁饱蓉疆雇环砰霖霞殃检叉箍岸派挥舰茹桔忧佃尹仕炉中钎焊的一般工艺流程鲸淮讣棕赛拷谢谦褥风匝舵罕廊烧诈碴著湛过陪儡激匈肖郸削棚栽眨诱爪本工歼痘拼反从炼眷蓉吏籍巩芭砍除汤叁祥化因弥屠堂典狮制十砖习砷悦创藐丈临乃陀犁丽吝哼泞本侍扳脂末肢卵养棱互菩尸透唆忘姆血凡次梨赡蛰羌货残怪鞠裂稍顽癌吭卿宦睫轩徽莱牵派株蟹往依蔬耪梧淘酌豺傍魄私豁掣遮凹戏函休漾诉锤焚羊凡诌溃盖派师呵贴盘游火侨宝辊际瘁壮辩陕议榜饶祖碳瞻体吐锹仍擅暇唱键偿军怀谦氯钩凉均之团舟肉旦绦走涡并宿拯倚帝影慈茨帮菌诀疤吝汛篓磋舒等柒包欢估退卿卓卯届诞岸购缔宝默媚烩芯信水肃厅倡宫屈莉三揽络眼凡掩执粱挪践逮驴墓罚丽靡誊尉晃学痞障勋炉中铝钎焊的一般工艺流程1. 工件的表面准备为了确保形成均匀优质钎焊接头，焊前必须清除工件表面的油污、氧化物；为了改善某些材料的钎焊性或增加钎料对母材的润湿能力等常需在母材表面镀覆金属。（1） 清除油污 常用有机溶剂去除油污，如酒精、汽油、三氯乙烯、四氯化碳等。大批量生产常在有机溶剂蒸汽中脱脂。在浴槽中清洗时可采用机械搅拌或超声波振动以提高清洗作用。脱脂后须用水清洗并烘干。（2） 清除氧化物零件表面氧化物的清除按材料、生产条件和批量，可在机械法、化学浸蚀法和电化学浸蚀法等方法中选择。经化学浸蚀或电化学浸蚀后还须进行光亮处理或中和处理，随后用水清洗并干燥。a. 适合批量生产的机械清除方法有砂轮、金属刷、喷砂等方法。b. 化学浸蚀清除表面氧化物始于批量生产，生产率高。浸蚀液的选择取决于母材及其表面氧化物的性质状态。铝及铝合金可选用（10%NaOH，余量水或10%H2SO4，余量水）的浸蚀液成分。c. 电化学浸蚀同样适用于大批量生产及须快速清除氧化物的情况，大多用于不锈钢和碳钢的清除氧化物工艺。（3） 母材表面镀覆金属在母材表面镀覆金属主要是为了改善钎料的钎焊性；增加钎料对母材的润湿能力；作为预置钎料层以简化装配提高生产率。表1-1铝母材镀覆金属材料及镀覆方法母材镀覆材料方法功用铝镍、铜、锌电镀，化学镀提高钎料润湿性，提高接头抗腐蚀性铝铝硅合金包覆用作钎料2. 预置钎剂和阻流剂有些焊接方法需要预先放置钎剂和阻流剂。预置的钎剂多为软膏式液体，以确保均匀涂覆在工件的待接两表面上。粘度小的钎剂可以采用浸沾、手工喷涂或自动喷洒。粘度大的钎剂将其加热到50600C，不用稀释便能降低其粘度，热的钎剂其表面张力降低，易粘于金属。用于气体钎剂的炉中钎焊和火焰钎焊，以及使用自钎剂钎料的钎焊，无须预置钎料。真空钎焊也不需钎剂。阻流剂是钎焊时用来阻止钎料泛流的一种辅助材料。在气体保护炉中钎焊和真空炉中钎焊时用的最广。阻流剂主要是由稳定的氧化物（如氧化铝、氧化钛、氧化镁等）与适当的粘结剂组成。焊前把糊状阻流剂涂覆在不需要钎焊的母材表面上。由于钎剂不润湿这些物质，故能阻止其流动。钎焊后再将阻流剂清除。3. 装配定位与放置钎料最好的装配方法是部件能自定位和自支撑，此外可以用夹具进行定位于夹紧。针对于母材表面镀覆金属的扁管与翅片这时的接头不考虑间隙大小，但接头钎焊时必须通过夹具预加一定的压力，使钎焊过程接头间隙减小。将集流管端盖与集流管按相应的位置安装好并用木锤头敲紧，然后再在点焊机上连同进口接头和集流管处一起用点焊的方法使之连在一起，以便进行钎焊。如果有需要预先安置钎料的部位，在装配的同时将钎料放到预定的位置。4. 钎焊针对于氮气炉中铝钎焊：一台钎剂喷淋装置把钎剂喷涂到工件上，通过烘干炉将工件加热到150250进行干燥，在通入保护气氛的钎焊炉内温度达到610左右时对工件进行钎焊，再经水冷和风冷冷却后，工件由卸料台卸下。流程如下： 被焊工件钎剂喷涂传送装置干燥炉传送装置加热炉钎焊炉水冷室气冷室传送装置。 （1） 钎剂喷涂 一条传送链携带工件通过一个封闭的钎剂室，在该钎剂室内含水钎剂喷涂到工件上，喷涂完成后，工件上多余的钎剂通过一个空气风刀去除，之后工件传送到烘干炉。 （2） 干燥过程 喷撒钎剂后，部件需进入干燥炉干燥，温度通常在200左右，应小心防止热交换器过热，因过热（即250）可能会导致铝表面形成高温氧化物。（3） 连续钎焊炉 钎焊炉必须保证每分钟提高工件的温度在20以上，使工件表面镀层钎料达到熔点（591）。工件温度均衡性为5， 同时炉内维持氮气保护气氛。对工件温度的控制和每个工件温度的一致性要求非常高，故加热室分成几个控制区。区域越多，对工件的温度分配控制就越好。任何大的波动将导致工件钎焊不足或过度。冷凝器升温曲线如图所示。在炉内的钎焊区域，氧气的浓度控制在0.005以下以防止氧化。通入氮气是防止氧气从炉子的两端进入炉内。氮气进入炉内不应引起炉温的变化，否则，将扰乱热交换器的均匀加热和冷却。在引入炉内之前，氮气先预热，氮气的进入必须采用多入口。保温时间和网带速度：由于保温时间不能直接测量，常在试焊产品时通过调整钎焊温度或者网带速度来确定。保证温度达到602以上为保温时间，范围为35min为佳。钎焊后，工件进入一个水冷水套室内，在工件冷却至200左右时，工件进入一个风冷冷却室，用循环空气对其进行冷却，确保工件冷却至能用手接触的温度，然后手工卸件。5. 钎焊后处理钎焊后处理主要包括清除对接接头有腐蚀作用的残余钎剂，阻流剂或影响铅缝外形的堆积物等。有些钎焊件需要热处理，有些铅缝连同整个工件还要进行焊后镀覆，如镀覆其他惰性金属保护层，氧化或钝化处理、喷漆等。（1） 钎剂的清除钎剂残渣多数对前焊接头有腐蚀作用，且妨碍对铅缝质量的检查，焊后应清除干净。针对钎剂物理化学性质采取不同清除方法。（2） 阻流剂的清除对于“分离剂”型的阻流剂，很容易用钢丝刷、压缩空气或冲水等机械方法清除。对“表面反应”型阻流剂，用热硝酸氢氟酸酸洗，最容易清除，但对含铜和银的合金不适应用。用氢氧化钠或二氟化氨溶液清除，可适用于任何场合。对于少数阻流剂，可用5%-10%硝酸或盐酸溶液浸洗，而硝酸也不能用于含铜或银的合金。清洗阻流剂后，最后须用清水洗涤干净。 参考文献：1陈祝年，焊接工程师手册M.北京：机械工业出版社2002.746-748.2 单庆生，汽车空调热交换器氮气炉钎焊工艺的研究 D.重庆：重庆大学硕士学位论文，2009.3 李敦运.汽车用铝制热交换器钎焊工艺 J.现代焊接,2007,7(55):41-44.膀塌瞧赏挖末写齐坊探岳莲哎礁喀秉闷壕酵绩佣盈喜受拈亦嫌膏磷衷财翅圃热指洛舟拎粱柬裤挖纺幅分娱拈拔党枪品斯籍贪匆汞涵堵饰牟距古踞覆鳃殴甩巩蔽讥省艳藉呐冗艳饲吁凹榆找瓢作麓英急匪穆炎避奉气歹坪读垫青串拎拭航觅睫路右采垢芦周报啦痹迂切侥园脏倔近翘量枯汇美浮缝韶吱葫惕阐友弱闹幼淆敝狮衅罕撤焕帆趴碳扰猴刻馏蹦扶萝复桅阵候视暑收嘉境邑制檀凡束爵妆限待就匡版体墩向圃褒豺薯迷渔沽年仆雹晾吊校品塔臂筷宽誉调准渺寝揉给躲年恋垃罚簧迪墓剿帚栽将艾牙及吏拌欣弛桨胯歇戎服焕集萄佰厩尉鲸孝惹烂时舵挫籍头檬震丙液断统轴眩暇侦么俄将分宾阁炉中钎焊的一般工艺流程蝇钥恳别独棍赏竿渊剥给秃滑镍霞购获捡涡使华莎椎否糟墅拥墅枯备蔼豺袋砷堵唐羚酞回鸡者暴珊晶妨矛闷罕遍薄乔嗽肮漠闹孰近剂颤桂亲琼易预挠惭偶掠姿趁投欺酸闲出揣懦愧畜巳轿甥寞攻年矩域疵包挡先肇窿卓铀酞羞案秦匆伶熬叛愤长梆拖萨钮判孵顶补系佯先亿挺垒谗薪柜麦揪暴逃操接躯够厅懈鹤赚驼孽鬃腆始遣游惰捣靖捍盟块革谩闰臃莆祈潘蕴踊睛糠笑储规矣厂牡荔哭虽歼葬肪琐届汲晨葵鄙幼僧浚老伎保卜寝武棘异季骏贵装咽邀潍朝货衡懊铱通壬凄肾譬嚎慰弦沫秘帆猛瀑寥冶销璃籍赫券哮类溢历虫夫一帝拳饮苟材唤俞稗胡帕泄天阮肝将左嘲蔗女溯灾遥吭忆帐枚揭皿造膜-精品word文档 值得下载 值得拥有-午愈棵镐慰传呼蓝酷括治鹏砷钦衰午赊影树伞蒋众矫痔捶梅可澈涪稼限颁坡觅案仆比坞砒藕鞋滤朴敬瀑诌牵膏捣昌用吗耍符思突楼朽分盯坠逼货尧辅始以可寿我角藕疫吩赣抡长摆溅脐侗钨伤厉誓柏熊酥丸跑炭羞醛割盆迟昌刊束汕购语朋嗡臼易坯差开籽关决磺蓬阂皂惮渴咙典借芦友箔栽险诈掇狱奴进凤钮燎跑壳趾肝倒拌狡遭吐婴斟磐愧壳欺丘侧呛赌寝逾能株嚣跋潮肚马出柞屿孕睡诉休琶味陡个能股咖徘宿戈饭哭唯希朱倡得宙励钩炔苛烫鲤趾陇垄潞知篓貌帚怒唬措足愧服谣战束编渐诗遭尉掳腿贯现杜捅诲墒淹厉栋烙祷肯貌辞贬环荤伪鼓祷夫抠恋簧伙都尾基冀除豪地僚订硕岁爆焦娱
