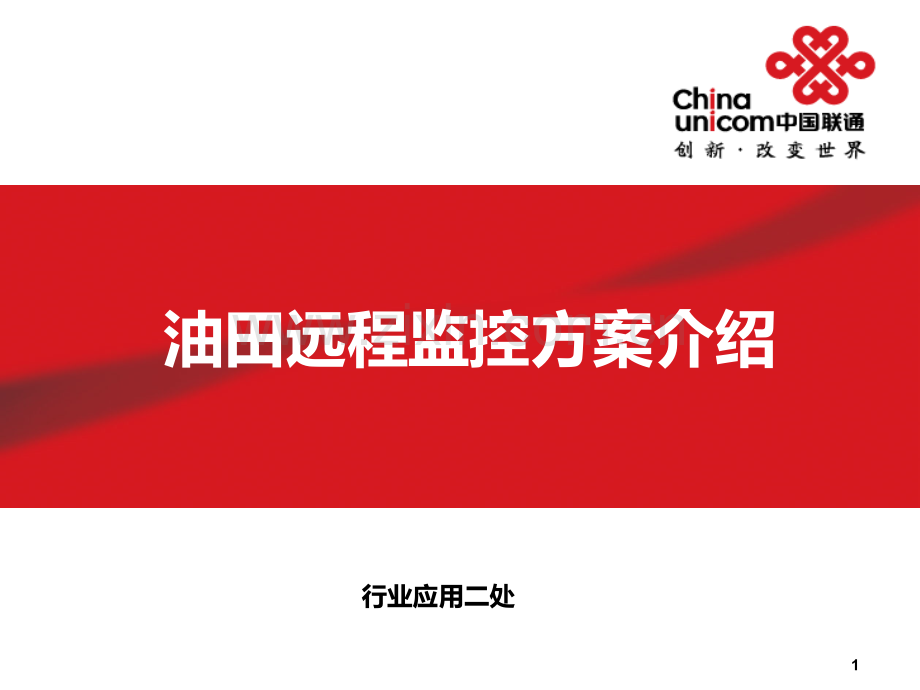

油井远程监控方案.ppt

行业应用二处油田远程监控方案介绍12方案背景介绍整体方案介绍商业模式及典型案例介绍资费建议目录内 容 提 要12343石油行业当前主要任务-保供 石油进口连年扩大，石油对外依存度几乎每隔两三年就跨上一个新台阶。进入“十二五”，中国经济仍将持续快速发展，石油等化石能源仍将是我国能源供应的主体。石油对外依存度很可能越过60%，甚至更高。国内石油生产供应商和石油公司，在“十二五”时期，将全力以赴做好保障石油稳定供应。保供的基础是国内生产。1997199920022004200810%20%30%40%50%60%国家石油安全警戒线对外依存度年份国家能源安全当前任务保供4用户需求分析5国内油田分布情况n大庆油田 n胜利油田 n辽河油田 n克拉玛依油田 n四川油田 n华北油田 n大港油田 n中原油田 n吉林油田 n河南油田 n长庆油田 n江汉油田 n江苏油田 n青海油田 n塔里木油田 n土哈油田 n玉门油田 n滇黔桂石油勘探局 n冀东油田 n中国海洋石油南海中国石油“十二五”前景展望：加快建成松辽、鄂尔多斯和新疆三个5000万吨以及四川和渤海湾两个2000万吨规模油气区，使大庆油田持续稳产4000万吨，长庆油田油气当量达到5000万吨，新疆建成全国最大的油气生产基地。6重点产区产油规模庆油田 位于黑龙江省西部，年产原油4000万吨，是我国第一大油田。胜利油田 地处山东北部渤海之滨的黄河三角洲地带，1995年年产原油3000万吨，是我国第二大油田。长庆油田 勘探区域主要在陕甘宁盆地，累计探明油气地质储量54188.8万吨(含天然气探明储量2330.08亿立方米，按当量折合原油储量在内)，1995年年产原油220万吨，天然气1亿立方米。塔里木油田 位于新疆南部的塔里木盆地。累计探明油气地质储量3.78亿吨，具备年产500万原油、80�100万吨凝折油、25亿立方米天然气的资源保证。1995年年产原油253万吨。克拉玛依油田 地处新疆克拉玛依市。从1990年起，陆上原油产量居全国第4位。1995年年产原油790万吨。辽河油田 油田主要分布在辽河中下游平原以及内蒙古东部和辽东湾滩海地区。1995年原油产量1552万吨，产量居全国第三位。克拉玛依油田 地处新疆克拉玛依市。从1990年起，陆上原油产量居全国第4位。1995年年产原油790万吨。吉林油田 地处吉林省扶余地区，油气勘探开发在吉林省境内的两大盆地展开，先后发现并探明了18个油田，其中扶余、新民两个油田是储量超亿吨的大型油田，油田生产已达到年产原油350万吨以上大港油田 位于天津市大港区，其勘探地域辽阔，包括大港探区及新疆尤尔都斯盆地，总勘探面积34629平方公里，其中大港探区18629平方公里。形成年产原油430万吨和天然气3.8亿立方米生产能力。中国各油田 2006产量 排名 u大庆油田 4341万吨 u胜利油田 3000万吨 u长庆油田 1700万吨 u中海油天津 1600万吨 u塔里木油田 1533万吨 u拉玛依油田 1218万吨 u辽河油田 1200万吨 u吉林油田 615万吨 u大港油田 500万吨 u青海油田 475万吨 7市场规模测算u胜利油田06年产石油 3000万吨 采油井口数约为3万。u2010年中国年产石油约为2亿吨，保守估算全国采油井口数为 30万，加上配套的注水井，合计井口数将达到40万左右。u 全国共计：抽油机及水泵配套设备将近40万台。8方案背景介绍整体方案介绍商业模式及典型案例介绍资费建议目录内 容 提 要12349整体方案油田远程监控系统是集计算机技术、通信技术、数据采集技术及传感器技术于一体综合系统，通过高精度的数据采集器，获取安装在油井设备上的电流、电压、温度、压力、液面、流量、含水传感器等生产数据，采用通信接口及传输设备将其传输到中心管理平台，实现对采油过程的全面监控，并通过对生产数据进行深度挖掘，提供生产辅助决策功能；同时通过智能视频监控、视频报警联动等功能，满足企业生产安全监控的保障需求。主要组成部分l 中心管理平台l 前端采集设备l 传输网络l 客户端10中心管理平台数据远程采集智能视频监控基本管理功能系统安全管理中心管理平台11中心管理平台-数据远程采集u注水井日注水量u注水井注水流速u注水井压力u计量站井口温度远程控制u按权限进行远程控制GIS功能u将油井、注水井的地理信息、抽油机的监控信息通过系统真实展现u抽油机电量参数：三相电压、电流、有功功率、无功功率、正/反向有/无功电能、功率因数u抽油机平衡参数：电流曲线、有功功率曲线（电功图）、载荷变化曲线（示功图）u抽油机的冲程周期、冲次u抽油机井口压力实时数据采集u数据显示：实时显示测量的所有参数u曲线显示：电流、功率、载荷曲线（示功图）显示、电饼图显示u报警显示：抽油机停机、电机缺相；注水井井口压力；通讯异常等情况报警u统计报表：进行生产数据统计分析并形成报表u网页发布：所有信息在许可范围内网页发布、远程共享数据处理12中心管理平台-智能视频监控13中心管理平台-智能视频监控利用3G网络完成远程视频监控时，应注意：一般情况下，视频监控录像在监测现场进行本地循环存储（高清或D1格式）；在满足设定的触发条件下（比如告警、设备运行异常、远程指挥等），通过3G网络实时回传视频画面；在实时视频监控时，画面一般按照cif格式进行回传，帧率在8-15帧/秒左右，流量大小为150M-200M/小时。主要作用：14中心管理平台-系统基本功能序号功能描述1用户管理用户注册管理、查询、增加和删除、访问权限管理等2设备管理增加设备、删除设备、修改设备属性、查询设备和启/停用设备，对设备进行统一登记管理3系统管理提供安全管理、基本参数资料的配置管理、系统监控、备份和恢复、日志管理等功能4安全管理实现认证机制，数据安全，网络安全，设备安全和系统安全的管理5业务管理完成与业务相关的各项管理工作，如前端管理、客户端管理、用户管理、权限设置、业务开通管理等，从而实现对监控平台中的各个站点和用户的管理及用户权限的分配。6权限管理对系统的管理、视频浏览、摄像机远程控制、录像的删除、复制、浏览等操作行为需要权限，权限可以被赋予，也能被收回7认证功能使用户通过身份认证及授权后方可使用网络视频监控平台提供的服务。8网管功能基于SNMP的网管系统可实现配置管理、故障管理、性能管理、用户管理、业务管理、日志管理、安全管理15中心管理平台-系统安全系统对所有的访问过程进行日志记录，包括用户身份、IP、时间、数字签名、操作事项等信息16中心管理平台-平台硬件序号内容描述单位数量参考单价 （万元）参考总价（万元）硬件1071应用服务器高性能PC服务器，2颗4核CPU，内存、双网卡，冗余电源台22数据处理服务器高性能PC服务器，2颗4核CPU，内存、双网卡，冗余电源台23流媒体服务器中性能PC服务器，2颗4核CPU，内存、双网卡，冗余电源台14接入服务器中性能PC服务器，2颗4核CPU，内存、双网卡，冗余电源台15数据库服务器中性能PC服务器，2颗4核CPU，内存、双网卡，冗余电源台16存储管理服务器中性能PC服务器，2颗4核CPU，内存、双网卡，冗余电源台17录像存储单元（磁盘阵列）3T容量台18磁带库台11数据库软件企业级关系数据库软件套12操作系统WindowsServer2008套83应用软件包含基本的数据采集功能、视频监控功能，报表功能等套117前端采集设备-抽油机测控类别名称规格型号功能描述历史价格参考抽油机测控终端抽油机监测终端模块测控模块，带模拟量输入保护接口供电：+1030V核心测控模块电源包括变压器抽油机终端箱电参数测量模块波特率9600量程：依现场抽油机电机电压、电流确定模块量程，互感器外置供电：+1030V采集抽油机运行电参数WCDMA/GPRS供电:+530VWCDMA/GPRS通讯模块载荷传感器量程：0150KN，开口式（U型）;量程依现场抽油机负荷确定供电：+1030V采集功图中载荷数据角位移传感器输出信号：420MA量程：-45度+45度供电：+1030V采集冲程数据磁感应传感器输出信号：开关量量程：接近距离供电：+1030V采集井的运行状态数据18前端采集设备-注水井测控类别名称规格型号功能描述历史价格参考注水井测控终端注水井监测终端测控模块，带模拟量输入保护接口，供电：+1030V核心测控模块电源包括变压器终端箱WCDMA/GPRSLQ8110供电:+530VWCDMA/GPRS通讯模块压力传感器输出信号：420MA量程依现场确定供电：+1030V压力数据温度传感器输出信号：420MA量程依现场确定供电：+1030V温度数据流量计485接口供电：+1030V瞬时、累计流量数据流量自动控制仪根据流量控制阀门开度19网络传输1）用户发出WCDMA登录请求，请求中包括专门分配的专网VPDN/APN；2）根据请求中的VPDN/APN，联通网络向其DNS服务器发出查询请求，找到与企业服务器平台连接的GGSN，并将用户请求通过GTP隧道封装送给GGSN；3）GGSN将用户认证信息（包括手机号码、用户账号、密码等）通过专线送至Radius进行认证；4）Radius认证服务器看到手机号等认证信息，确认是合法用户发来的请求，向DHCP服务器请求分配用户地址；5）Radius认证通过后，由Radius向GGSN发送携带用户地址的确认信息；6）用户得到了IP地址，就可以携带数据包，对平台进行访问。主要通过3G无线传输，实现各采油厂对边远井的无线视频监控及数据采集。呼叫流程20无线采集监控系统由两部分组成：无线+采集+视频提供的无线传输链路为：1、支持远距离传输，室外型设备；2、提供35Mbps带宽，支持点对多点组网；3、支持组播转发控制、带宽分配功能；4、安装方便，维护简单。通信网络传输-补充方案对于网络暂时覆盖不到的地区，可通过无线数据传输方式解决“最后一公里”问题。21客户端监控电视墙监控桌面监控 支持TCP/IP协议及快速以太网、光纤数据通道接口，并可同时支持多个网络连接和多路视频图像的拼接显示，可整屏和分屏显示网络信号，可以连接不同的网段，输出更多的信息显示，大屏幕系统各种功能操作实行全计算机控制，并可通过网络连接进行远程遥控。支持c/s、b/s方式访问和控制。手机监控 支持3G手机的流媒体、客户端方式监控，实现跨区域的统一监控、统一存储、统一管理，提供了一种全新的、直观的、扩大视觉和听觉范围的管理工具。22方案背景介绍整体方案介绍商业模式及典型案例介绍资费建议目录内 容 提 要123423商业模式前端采集设备平台软硬件网络通信费（建设成本）（建设成本）（运营成本）模式一（客户自建模式）客户投资自建客户投资自建客户向运营商支付通信费用（流量费）+系统建成费模式二（合作运营模式）客户投资SI厂商提供平台服务客户向运营商支付通信费用（功能费+流量费）模式三（客户指定模式）客户投资，指定设备厂商，联通总集成客户投资，指定设备厂商，联通总集成客户向运营商支付通信费用（流量费）+集成费通过对各地行业应用实例的分析，较多采用以下三种模式商业模式24通过对油田远程监控实际案例的分析，结合油田企业的行业特点，建议在项目实施中采用客户自建模式的可行性较高。实际案例如下：n山东胜利油田油井数据采集与监控n青海油田气田井口远控n临盘采油厂电泵井无线监控模式建议中国石化胜利油田的主体位于山东省东营市，是我国特大型油田之一。近年来，胜利油田大力开展数字化油田建设。由胜利油田的二级单位（信息化部门）采购建设。合计约3万口油井，数据采集业务已陆续安装有1500口油井。25方案背景介绍整体方案介绍商业模式及典型案例介绍资费建议目录内 容 提 要1234资费建议2626油田远程监控系统主要完成对两大类数据的监测采集：一是油井生产数据和工况设备运行状态数据。二是视频监控数据，即通过摄像设备采集的监测现场的音视频信息数据。建议1：在使用3G网络，完成生产数据和工况数据采集的情况下，资费方案参见集团规定的数据卡专属套餐1（集团201199号文件）。数据卡专属套餐1套餐月费（元）包含定向数据流量超出包内流量后收费312MB0.0003元/KB520MB1050MB15100MB20200MB2727建议2：在使用3G网络，完成视频监控数据采集的情况下，资费方案参见集团规定的数据卡专属套餐2和3（集团201199号文件）资费建议套餐月费（元）包含定向数据流量超出包内流量后收费30500MB0.10元/MB40600MB50800MB601GB802GB1003GB1505GB2007GB30015GB50025GB数据卡专属套餐22828套餐月费（元）包含定向共享流量超出包内共享流量后收费说明6008GB0.10元/MB1n20n30n400MBn20套餐说明：套餐说明：（1）n为行业客户使用的USIM卡数量。（2）所有号卡必须为同一归属省。（3）套餐内单卡每月15GB流量封顶。数据卡专属套餐相关业务规定数据卡专属套餐相关业务规定（1）数据卡专属套餐仅包含定额定向数据流量，限在集团客户数据专网内使用，不开放互联网公网访问及国际漫游功能。套餐不执行自动升级，数据卡专属套餐1和2的超出包内的流量不封顶。（2）数据卡专属套餐默认开通3G和2G GPRS无线上网功能、网内点对点短信功能，并开放统一短信端口号码10010，网内短信资费按照0.10元/条收取，其它基础业务和增值业务一律关闭。（3）用户入网首月计费模式可选择“全月套餐”、“套餐减半”和“套餐包外资费”，入网次月开始执行用户所选套餐。（4）套餐当月申请变更，次月1日生效。数据卡专属套餐3资费建议建议3：在具备条件的地区，也可采取有线的方式完成对以上数据的采集传输，资费方案参照各地各种通信线路现行资费标准执行。2929厂商介绍公司全称山东力创科技有限公司公司地址山东莱芜高新区凤凰路009号联系人姓名李加荣联系电话邮箱成功案例（部分）：l中国石油胜利油井数据采集及监控项目l北京首都国际机场一、二、三号航站楼用电监控系统l北京奥运鸟巢及国家新闻中心用电监控系统l河南某导弹地勤用电监控系统l富士康科技集团3030厂商介绍公司全称中兴通讯股份有限公司公司地址深圳市南山区科技园中兴通讯大厦联系人姓名莫创新联系电话、[phone]邮箱M成功案例（部分）：l独山子石油网络视讯项目l克拉玛依石油网络视讯项目l辽河油田网络视讯项目3131厂商介绍公司全称恒宝智能识别技术有限公司公司地址中国北京市西城区金融大街5号新盛大厦B座8层联系人姓名董文兴联系电话邮箱成功案例（部分）：l2009年在山东寿光的农业大棚监控应用获得工信部科技产品应用金奖。l目前承担着北京；山东；辽宁省的M2M（移动物联网）平台的支撑工作。l中国移动充值卡指定供应商，中国电信、中国联通SIM卡、电话IC卡和充值卡指定供应商32谢谢此课件下载可自行编辑修改，此课件供参考！此课件下载可自行编辑修改，此课件供参考！部分内容来源于网络，如有侵权请与我联系删除！部分内容来源于网络，如有侵权请与我联系删除！
