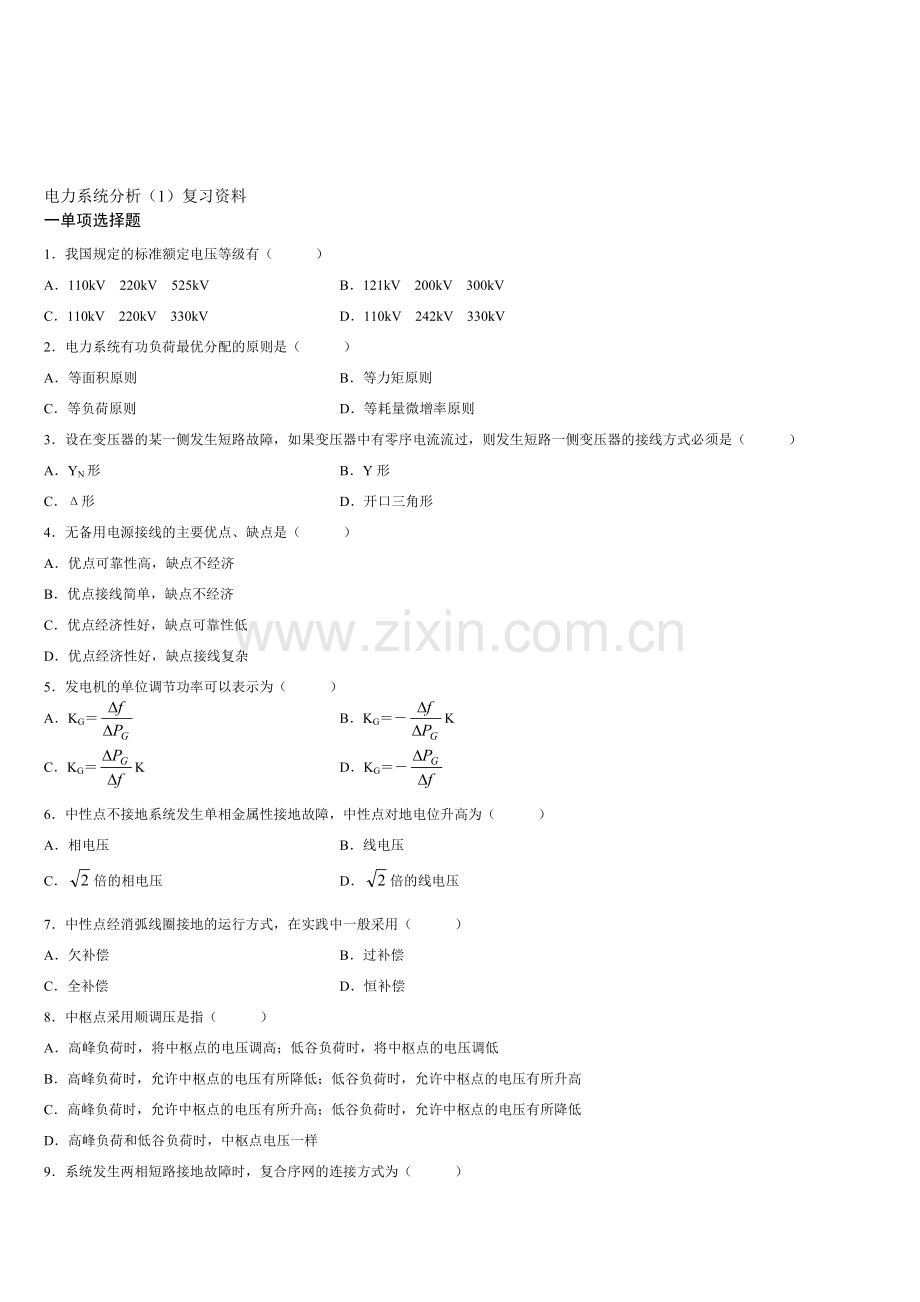

电力系统分析（1）复习资料
一单项选择题
1．我国规定的标准额定电压等级有（　　　）
A．110kV　220kV　525kV B．121kV　200kV　300kV
C．110kV　220kV　330kV D．110kV　242kV　330kV
2．电力系统有功负荷最优分配的原则是（　　　）
A．等面积原则 B．等力矩原则
C．等负荷原则 D．等耗量微增率原则
3．设在变压器的某一侧发生短路故障，如果变压器中有零序电流流过，则发生短路一侧变压器的接线方式必须是（　　　）
A．YN形 B．Y形
C．Δ形 D．开口三角形
4．无备用电源接线的主要优点、缺点是（　　　）
A．优点可靠性高，缺点不经济
B．优点接线简单，缺点不经济
C．优点经济性好，缺点可靠性低
D．优点经济性好，缺点接线复杂
5．发电机的单位调节功率可以表示为（　　　）
A．KG＝ B．KG＝－K
C．KG＝K D．KG＝－
6．中性点不接地系统发生单相金属性接地故障，中性点对地电位升高为（　　　）
A．相电压 B．线电压
C．倍的相电压 D．倍的线电压
7．中性点经消弧线圈接地的运行方式，在实践中一般采用（　　　）
A．欠补偿 B．过补偿
C．全补偿 D．恒补偿
8．中枢点采用顺调压是指（　　　）
A．高峰负荷时，将中枢点的电压调高；低谷负荷时，将中枢点的电压调低
B．高峰负荷时，允许中枢点的电压有所降低；低谷负荷时，允许中枢点的电压有所升高
C．高峰负荷时，允许中枢点的电压有所升高；低谷负荷时，允许中枢点的电压有所降低
D．高峰负荷和低谷负荷时，中枢点电压一样

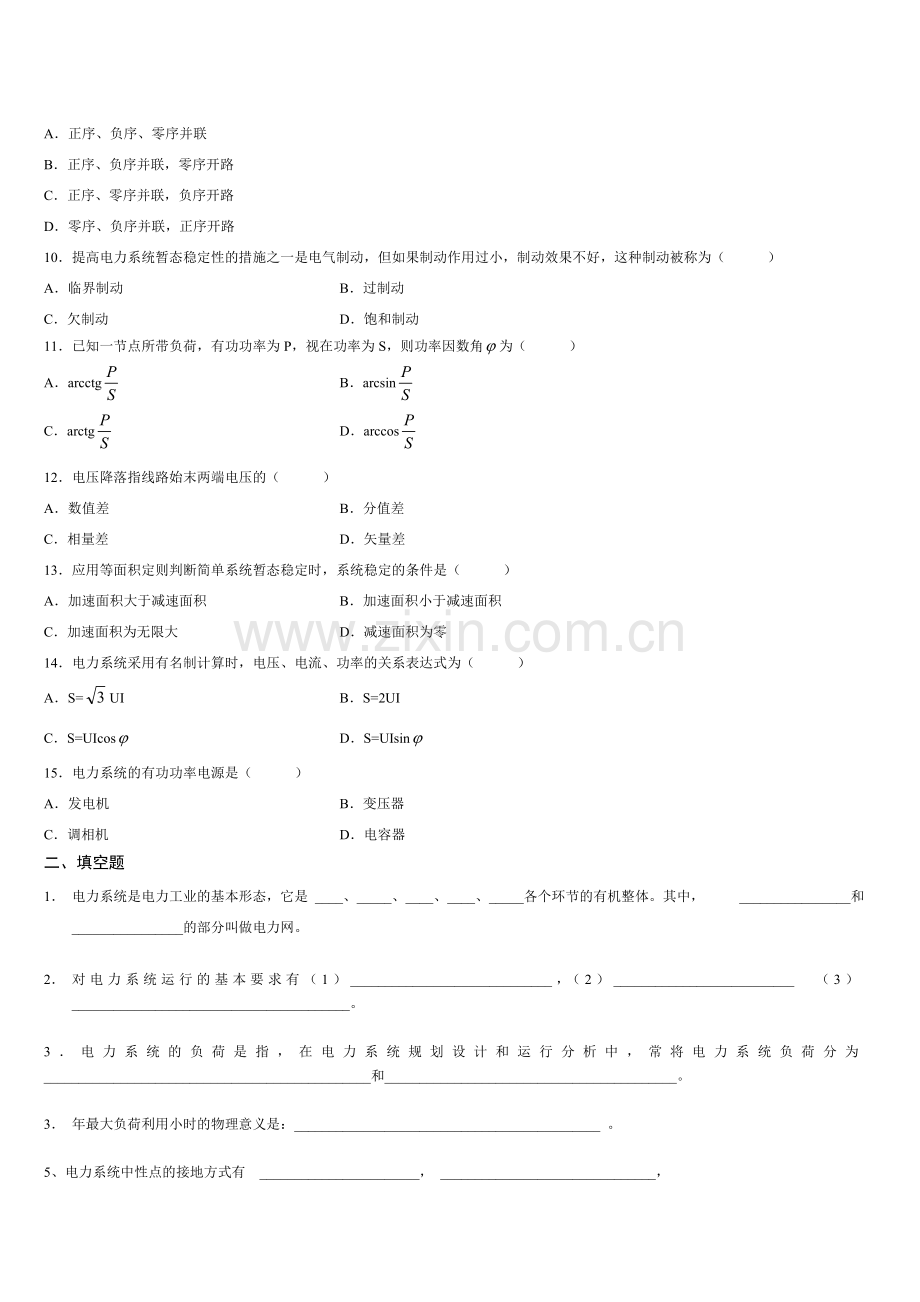

9．系统发生两相短路接地故障时，复合序网的连接方式为（　　　）
A．正序、负序、零序并联
B．正序、负序并联，零序开路
C．正序、零序并联，负序开路
D．零序、负序并联，正序开路
10．提高电力系统暂态稳定性的措施之一是电气制动，但如果制动作用过小，制动效果不好，这种制动被称为（　　　）
A．临界制动 B．过制动
C．欠制动 D．饱和制动
11．已知一节点所带负荷，有功功率为P，视在功率为S，则功率因数角为（　　　）
A．arcctg B．arcsin
C．arctg D．arccos
12．电压降落指线路始末两端电压的（　　　）
A．数值差 B．分值差
C．相量差 D．矢量差
13．应用等面积定则判断简单系统暂态稳定时，系统稳定的条件是（　　　）
A．加速面积大于减速面积 B．加速面积小于减速面积
C．加速面积为无限大 D．减速面积为零
14．电力系统采用有名制计算时，电压、电流、功率的关系表达式为（　　　）
A．S=UI B．S=2UI
C．S=UIcos D．S=UIsin
15．电力系统的有功功率电源是（　　　）
A．发电机 B．变压器
C．调相机 D．电容器
二、填空题
1． 电力系统是电力工业的基本形态，它是 ____、_____、____、____、_____各个环节的有机整体。其中， ________________和________________的部分叫做电力网。

2． 对电力系统运行的基本要求有（1）_____________________________，（2）__________________________ （3）________________________________________。

3．电力系统的负荷是指，在电力系统规划设计和运行分析中，常将电力系统负荷分为 _______________________________________________和__________________________________________。

3． 年最大负荷利用小时的物理意义是：____________________________________________ 。

5、电力系统中性点的接地方式有 _______________________， _______________________________，
_______________________。其中 _______________和 ________________系统称为大电流接地系统。

6、经消弧线圈接地的系统，电感电流和电容电流有三种补偿方式（1）当 __________________________时，为全补偿。（2）当______________________________时，为欠补偿。（3）当 ______________________________________时，为过补偿。

7、一条220KV输电线，长180Km，导线为LGJ—400(直径为2.8cm)，水平排列，导线完全换位，线间距离为8m，则该线路R=________，X= ___________,B=__________，（ 铝的电阻率ρ=31.5Ω.mm2/km）。
8、电力系统潮流计算的主要内容有____________、______________和______________________________
9、电力网在传输功率的过程中产生的功率损耗由两部分组成，它们是（1） _____________________ ，（2） ______________________________________。
10．运算负荷功率是指 __________________________________________ 。

得 分
评 卷 人

三、简答题

1、电力系统潮流计算的主要目的是什么？

2、短路故障对电力系统的正常运行会带来严重后果，主要表现在哪些方面？

3、 步电动机在什么情况下可以作为附加电源向短路点提供短路电流？

4、制订双线组变压器Y0/Y0结线的零序等值电路，并求零系等值电抗。

5、为什么提高线路的额定电压等级可以提高静态稳定性？

四、计算题

1、两级电压环网如图，两台变压器分别各连一条线路向负荷供电。变压器的变比K1=110/11; K2=115.5/11。变压器归算到低压侧的阻抗及线路阻抗之和为ZB1=ZB2=j2Ω, 导纳忽略不计，设用户负荷Sb=16+j12MVA。试计算功率分布和高压侧电压。

2、额定电压为110KV的环形电力网如图，变电站运算功率大小（MVA），导线型号及线路长度（Km）均注图上，导线水平排列，Djj=5m，试计算电力网的功率分布。
导线型号
LGJ-95
LGJ-70
r1(Ω/Km)
0.33
0.45
x1(Ω/Km)
0.429
0.44
