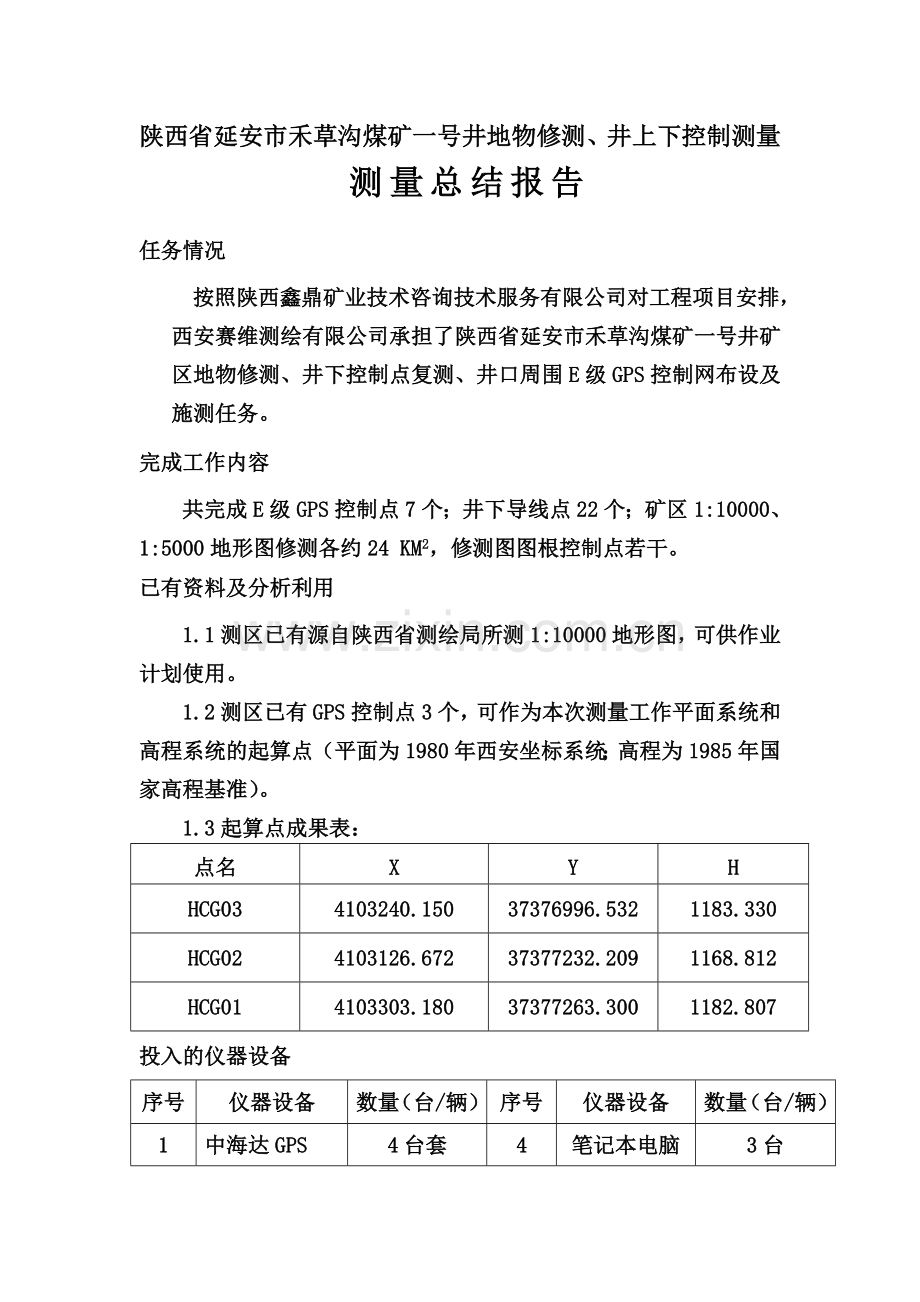

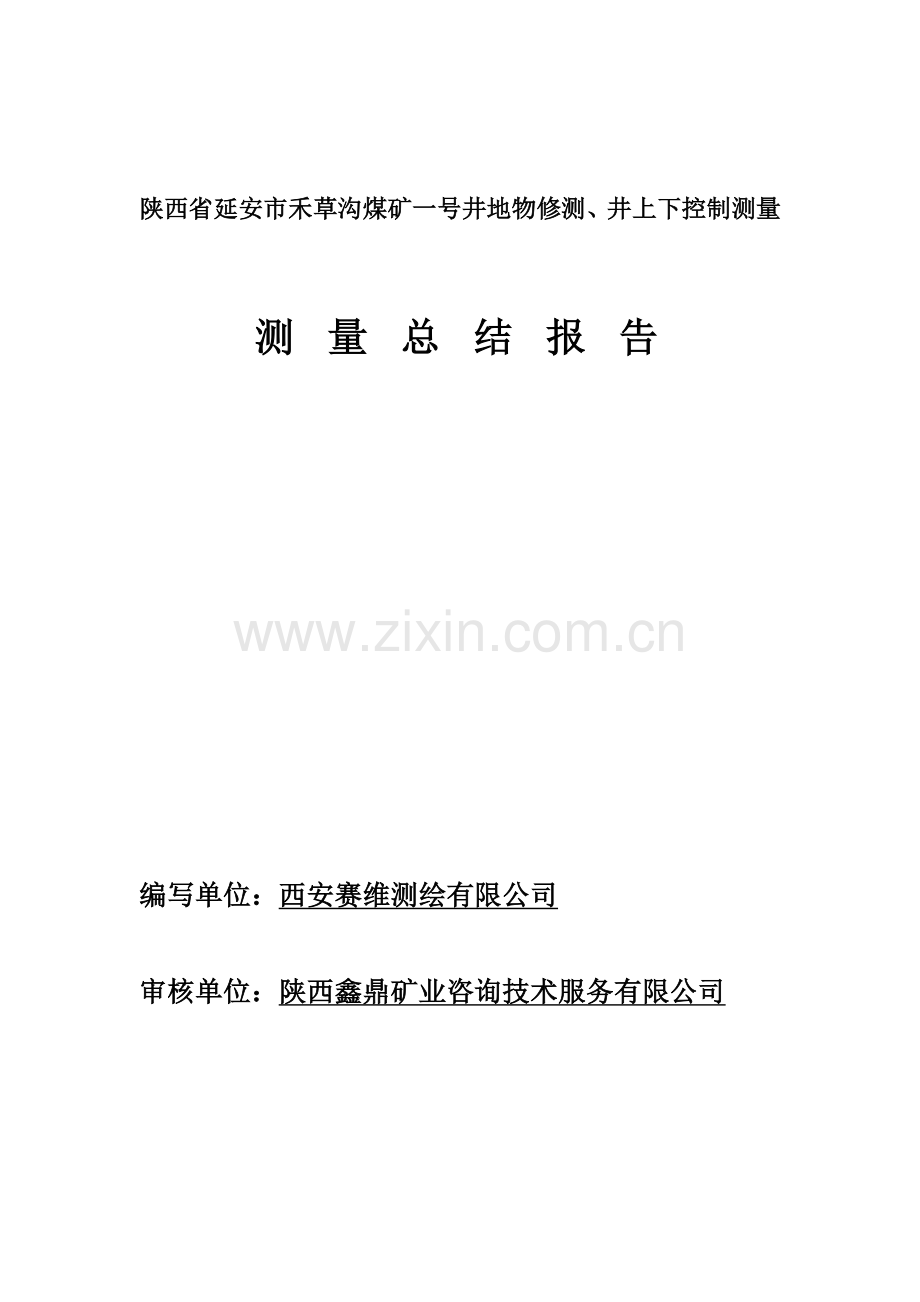

陕西省延安市禾草沟煤矿一号井地物修测、井上下控制测量 测 量 总 结 报 告编写单位：西安赛维测绘有限公司审核单位：陕西鑫鼎矿业咨询技术服务有限公司陕西省延安市禾草沟煤矿一号井地物修测、井上下控制测量 测量总结报告任务情况按照陕西鑫鼎矿业技术咨询技术服务有限公司对工程项目安排，西安赛维测绘有限公司承担了陕西省延安市禾草沟煤矿一号井矿区地物修测、井下控制点复测、井口周围E级GPS控制网布设及施测任务。完成工作内容共完成E级GPS控制点7个；井下导线点22个；矿区1:10000、1:5000地形图修测各约24 KM2，修测图图根控制点若干。已有资料及分析利用1.1测区已有源自陕西省测绘局所测1:10000地形图，可供作业计划使用。1.2测区已有GPS控制点3个，可作为本次测量工作平面系统和高程系统的起算点（平面为1980年西安坐标系统；高程为1985年国家高程基准）。1.3起算点成果表：点名XYHHCG034103240.150 37376996.532 1183.330 HCG024103126.672 37377232.209 1168.812 HCG014103303.180 37377263.300 1182.807 投入的仪器设备序号仪器设备数量（台/辆）序号仪器设备数量（台/辆）1中海达GPS4台套4笔记本电脑3台2拓普康全站仪2台套5汽车2辆3HP1000CX1台6手持GPS2个投入的人力资源职称高级工程师工程师助理工程师技术员人数1235作业依据2.1.全球卫星定位系统（GPS）测量规范GB/T18314-2009；2.2.全球卫星定位系统实时动态测量（RTK）技术规范GH/T2009-2010；2.3.1:10000、1:5000地形测量规范GB/T20257.1-2007；平高系统3.1平面采用1980年西安坐标系。3.2高程系统采用1985年国家高程基准。控制测量本次GPS控制测量工作是以全球定位系统（GPS）测量规范GB/T 183142001(以下简称规范)为作业依据，使用3台中海达GPS接收机进行观测。参考椭球参数椭球长半轴 a：6378245.000000椭球扁率 f：1/298.300000中央子午线:111:00:00.000000E起算点HCG01、HCG02、HCG03源自禾草沟煤矿提供，实地勘测完好无损。本次测量过程中采用3台中海达双频静态仪器，采用边连接的测量方式进行作业，基线解算利用中海达GPS接收机随机软件解算，采用双差相位观测值，单一基线模式解算。GPS控制点的选点工作由测量技术人员根据矿区的需要完成并编号，7个E级GPS点，5个图根点。设站点名和仪器高观测时置入仪器中。GPS控制测量基本技术要求表 级别几何图形强度（PDOP）卫星高度角（）有效观测卫星总数历元间隔(s)时段长度(min)时段中任一卫星有效观测时间(min)E级1015415304015具体作业细则按规范10执行。GPS网基线解算采用中海达GPS接收机的随机软件对观测数据进行处理，剔除不合格观测数据，解算出基线边长。平差也采用随机软件对平面和高程同时进行计算，先在WGS84坐标系进行三维无约束平差计算；然后在已知点间进行三维约束平差计算。平差结果输出三维坐标，基线向量改正数，基线边长、方位角及精度信息。一、采用的平面坐标和高程系统平面坐标系统为国家1980坐标系，中央子午线为:111:00:00.000000E。高程系统为1985国家高程基准。本GPS网布设合理，测量方法正确，点位精度优良，最弱边相对中误差为1/605291/20000，最弱点ED4中误差为25.3mm。满足全球定位系统（GPS）测量规范GBT18314-2009中的相关要求。陕西省延安市禾草沟煤矿地形图修测图根点成果表HCG0337376996.532 4103240.150 1183.330 HCG0237377232.209 4103126.672 1168.812 HCG0137377263.300 4103303.180 1182.807 ED737377808.048 4103073.362 1176.256 ED637373510.029 4100240.432 1266.213 ED537375840.069 4100447.586 1254.455 ED437375499.845 4101839.278 1252.344 ED337373504.147 4101621.571 1351.345 E-D237376309.263 4103188.039 1295.332 ED137373446.486 4103278.628 1325.543 Z0537375681.914 4102418.586 1279.587 Z0437376595.176 4101672.126 1138.396 Z0337375398.747 4102788.256 1305.394 Z0237375689.697 4103333.575 1301.233 Z0137377151.404 4103262.394 1141.055 二、图根控制测量1.一级导线及高程测量本次E级GPS控制点测量工作完成以后，在E级GPS控制点的基础上利用全站仪导线法进行了工程点的测量，观测采用日产拓普康全站仪（测角精度为2、测边精度为3+2ppm）进行观测。水平角采用方向法观测，将气象元素输入全站仪，自动对边长进行温度、气压、加乘常数及倾斜改正，直接读取改正后的平距；角度半测回归零差限差为8秒，2c较差限差为13秒，各测回较差限差为9秒；边长2次读数较差限差为5mm，测回较差限差为7mm，边长往返限差为2（a+b*D）mm（D以公里计）。记录采用HP2500电子记录专用手簿，记录资料需由专业人员进行100检查，无误后才可交计算人员计算平差。平差计算采用青华山维平差程序在计算机上进行严密平差。本次导线网内最弱边相对中误差为1/250661/10000，最弱点中误差为32.3mm。满足规范（GB/50026-93）要求。三、地形测量的成图方法及质量评述1.野外数据采集野外数据采用GPS RTK配合全站仪进行外业采集，工作前对全站仪各项指标进行了全面检测，各项指标都小于规范要求。作业过程中每2天对仪器检测一次，特别是垂直角指标差严格控制在规范要求范围之内。为了防止设站定向出问题，每站设站定向后必须用另一已知点进行检查，并且不同测站打同名地形点检查。每站测量结束前再次检查定向，在满足规范要求的情况下继续作业，否则重新进行采集。在野外数据采集时记录人员在现场绘制草图，草图要求内容完整、清晰，对每一个点记录其位置、属性。采集线状符号或面状边界坐标时根据曲率大小调整采点步距，尽量控制在图上0.31.0mm之间,以保证其精度。对当天采集的数据用通讯电缆及时传输到计算机，文件名用测量组代号加测量日期。当天采集的数据传输完成后进行展点检查，丢漏的数据第二天及时补测。2.内业编辑对外业采集的数据检查无误并备份保存后，内业采用CASS7.1编辑成图。编图按规范分层分色进行处理。由于全野外数字成图数据量大，成图后对部分高程数据进行了取舍，确保图面清晰美观。3.外业检查为了保证成图质量，我们采取了内业复查、外业打点检查和野外全面巡查三道检查程序。 四成果质量E级GPS网中基线最弱边HCG5-HCG6中误差为1:339531：30000（E级网要求），达到E级网要求；井下导线中全长相对闭合差1:145001:12000(7”二级导线要求)，符合要求。五、上交成果1.1:10000、1:5000修测纸质图2份；光盘版地形图1份；2.井下导线测量成果表2份3.E级GPS控制点成果表2份，平差报告1份4.测量总结报告2份5.以上资料电子版光盘2份其中专业理论知识内容包括：保安理论知识、消防业务知识、职业道德、法律常识、保安礼仪、救护知识。作技能训练内容包括：岗位操作指引、勤务技能、消防技能、军事技能。二培训的及要求培训目的安全生产目标责任书为了进一步落实安全生产责任制，做到“责、权、利”相结合，根据我公司2015年度安全生产目标的内容，现与财务部签订如下安全生产目标：一、目标值：1、全年人身死亡事故为零，重伤事故为零，轻伤人数为零。2、现金安全保管，不发生盗窃事故。3、每月足额提取安全生产费用，保障安全生产投入资金的到位。4、安全培训合格率为100%。二、本单位安全工作上必须做到以下内容： 1、对本单位的安全生产负直接领导责任，必须模范遵守公司的各项安全管理制度，不发布与公司安全管理制度相抵触的指令，严格履行本人的安全职责，确保安全责任制在本单位全面落实，并全力支持安全工作。 2、保证公司各项安全管理制度和管理办法在本单位内全面实施，并自觉接受公司安全部门的监督和管理。 3、在确保安全的前提下组织生产，始终把安全工作放在首位，当“安全与交货期、质量”发生矛盾时，坚持安全第一的原则。 4、参加生产碰头会时，首先汇报本单位的安全生产情况和安全问题落实情况；在安排本单位生产任务时，必须安排安全工作内容，并写入记录。 5、在公司及政府的安全检查中杜绝各类违章现象。 6、组织本部门积极参加安全检查，做到有检查、有整改，记录全。 7、以身作则，不违章指挥、不违章操作。对发现的各类违章现象负有查禁的责任，同时要予以查处。 8、虚心接受员工提出的问题，杜绝不接受或盲目指挥；9、发生事故，应立即报告主管领导，按照“四不放过”的原则召开事故分析会，提出整改措施和对责任者的处理意见，并填写事故登记表，严禁隐瞒不报或降低对责任者的处罚标准。 10、必须按规定对单位员工进行培训和新员工上岗教育；11、严格执行公司安全生产十六项禁令，保证本单位所有人员不违章作业。 三、 安全奖惩： 1、对于全年实现安全目标的按照公司生产现场管理规定和工作说明书进行考核奖励；对于未实现安全目标的按照公司规定进行处罚。 2、每月接受主管领导指派人员对安全生产责任状的落
