第二节            橱柜标准测量
一、                《橱柜标准测量表》，附表
二、                《橱柜标准图示》，附图
第一章             橱柜制图规范
第一节            测量绘图规范
一、                绘制测量图需严格执行《橱柜测量操作流程》，参照《橱柜标准图示》进行。若遇非常规的特殊物件、标准中未列的特殊物件设计师可像形画出并加以文字注明。
二、                绘图要求各个房型图示清晰明朗，标注数据书写标准，此图作为设计时布局参考、安装时的定位标准，因此尺寸必须详细、精确。
三、                由于俯视图最容易反映厨房平面及橱柜布局位置，因此选择俯视平面图为测量主腰视图，立面图为测量辅助视图。
四、                平面图需要详细画出的房型平面包括墙体、墙柱、管道、窗、门等的位置。
五、                平面图尺寸标注以墙体、墙柱及管道的连接分段标注，涉及橱柜的墙、柱、管均须标注，外形需有总尺寸标注。
六、                平面图需画出进出水管、水表、煤气管、煤气表、插座及电线的俯视位置，标注时以就近原则确定的基准点，并对测量物件标有横向、纵向的尺寸，还可加以文字注明使测量内容更清晰。

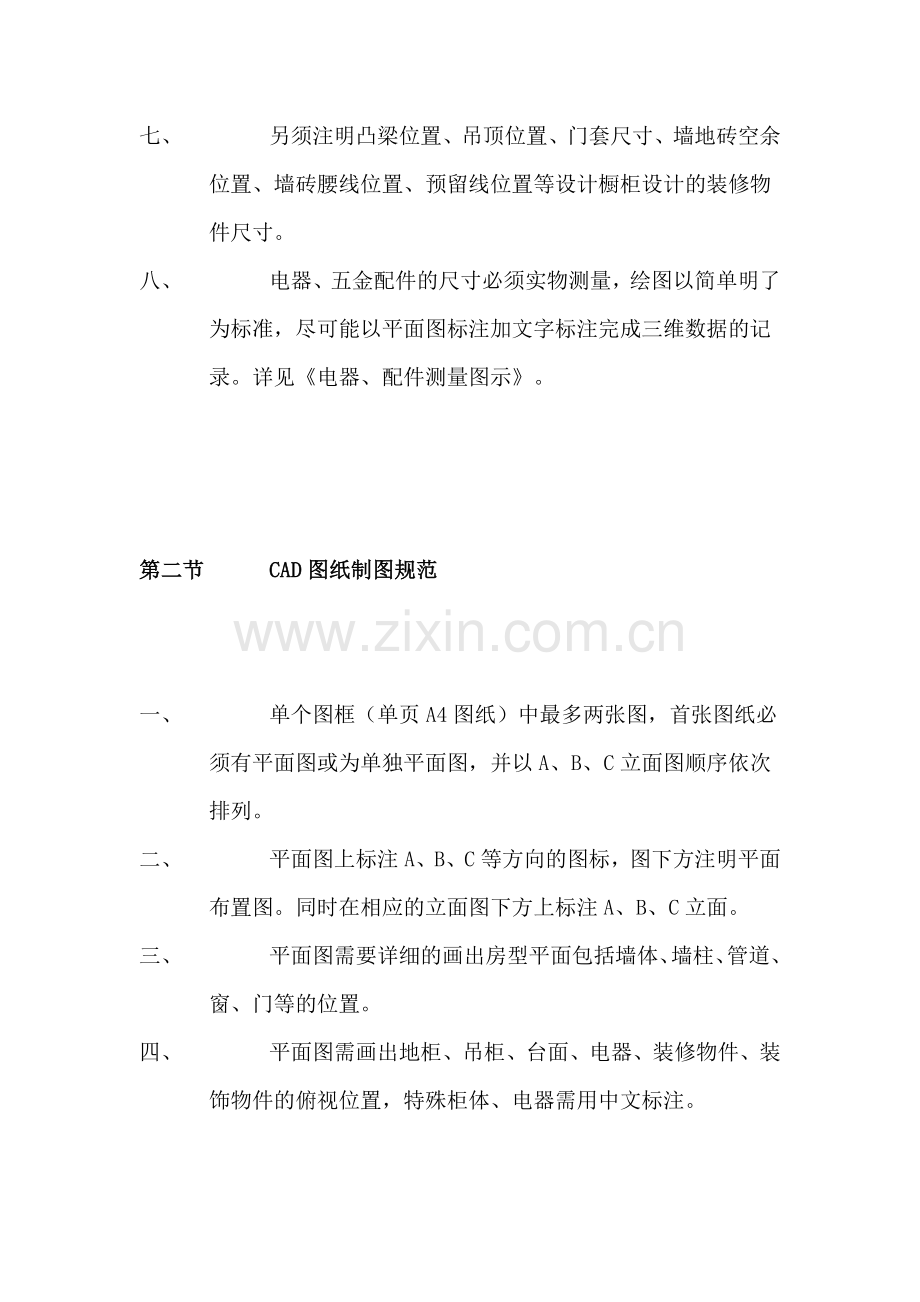

七、                另须注明凸梁位置、吊顶位置、门套尺寸、墙地砖空余位置、墙砖腰线位置、预留线位置等设计橱柜设计的装修物件尺寸。
八、                电器、五金配件的尺寸必须实物测量，绘图以简单明了为标准，尽可能以平面图标注加文字标注完成三维数据的记录。详见《电器、配件测量图示》。

第二节            CAD图纸制图规范

一、                单个图框（单页A4图纸）中最多两张图，首张图纸必须有平面图或为单独平面图，并以A、B、C立面图顺序依次排列。
二、                平面图上标注A、B、C等方向的图标，图下方注明平面布置图。同时在相应的立面图下方上标注A、B、C立面。
三、                平面图需要详细的画出房型平面包括墙体、墙柱、管道、窗、门等的位置。
四、                平面图需画出地柜、吊柜、台面、电器、装修物件、装饰物件的俯视位置，特殊柜体、电器需用中文标注。
五、                平面图尺寸标注以墙体、墙柱及管道的连接分段标注，涉及橱柜的墙、柱、管均须标注，外形需有总尺寸标注。
六、                平面图的封管板要给出封管板的外形尺寸和封管板相对位置关系。
七、                平面图中的空余地面区域，即无墙体、墙柱、管道、窗、柜体、电器等阻挡物处的地面，需填充地砖标识。
八、                立面图需要分面画出详细的房体立面包括墙体、墙柱、管道、窗、门等位置。
九、                立面图需画出地柜地柜门板、吊柜门板、板件、台面、电器、五金配件、装修物件、装饰物件等的立面位置。
十、                立面图纵向标注需标注踢脚板高度、地柜高度、台面厚度、台面至吊柜底板尺寸、吊柜高度以及总尺寸。有封顶板的画出封顶板高度，并用文字注明。
十一、         立面图横向标注需标注每个柜体门板、固定门、封管、封板，相关墙柱、管道、电器的尺寸以及总尺寸。
十二、         转角柜在立面图上用虚线表示被遮挡的剖面部分，并标注剖面部分柜体、活动门及外露固定门尺寸。
十三、         五金配件必须每个都有文字注明，煤气表、水表以及电器也需使用文字注明。
十四、         封管、封板及个别特殊柜体必须使用文字说明，注明材料、色号及功能。
十五、         插座在立面图中需明确位置，横向位置必须有参照物，纵向位置必须有文字注明。
十六、         拉手请按实际大小，实际位置画，如碰上有长度不一，可另行标注、注明拉手外形尺寸。
十七、         在图纸的剖面位置上，标注踢脚板、封顶板、各柜体前缘的缩进量，未标注的情况下，则按照常规标准做法。
十八、         橱柜门板有两种或两种以上色号、门型、材料时，需在立面图上附以详细的文字注明。
十九、         立面图中的空余墙面区域，即无门窗、柜体、电器等阻挡物处的墙面，需填充墙砖标识。两种或两种以上墙面装饰需另行标注及文字注明。
二十、         图框内的客户名称、图纸地址、联系电话、、设计人、日期等信息必须填写，且要准确、完整。
二十一、  制图中必须严格参照《橱柜标准图示》、《橱柜标准图纸》的图示标准、制图标准及标注标准。若遇非常规的特殊物件、标准中未列的特殊物件设计师可像形画出并加以文字注明。
