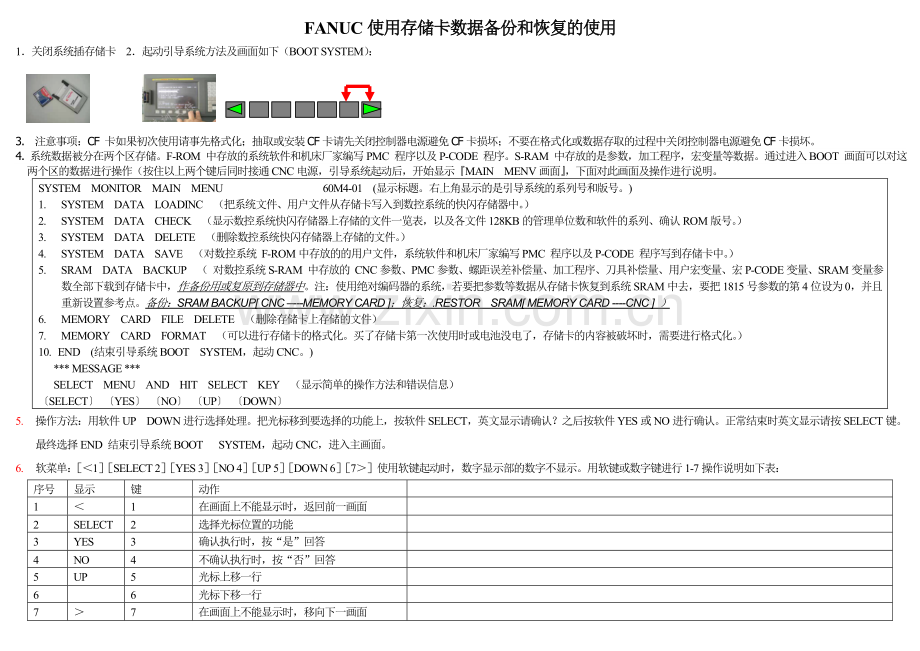

FANUC使用存储卡数据备份和恢复的使用
1．关闭系统插存储卡 2．起动引导系统方法及画面如下（BOOT SYSTEM）：

3. 注意事项：CF 卡如果初次使用请事先格式化；抽取或安装CF卡请先关闭控制器电源避免CF卡损坏；不要在格式化或数据存取的过程中关闭控制器电源避免CF卡损坏。
4. 系统数据被分在两个区存储。F-ROM 中存放的系统软件和机床厂家编写PMC 程序以及P-CODE 程序。S-RAM 中存放的是参数，加工程序，宏变量等数据。通过进入BOOT 画面可以对这两个区的数据进行操作（按住以上两个键后同时接通CNC电源，引导系统起动后，开始显示『MAIN MENV画面』，下面对此画面及操作进行说明。
SYSTEM MONITOR MAIN MENU 60M4-01 (显示标题。右上角显示的是引导系统的系列号和版号。)
1. SYSTEM DATA LOADINC （把系统文件、用户文件从存储卡写入到数控系统的快闪存储器中。）
2. SYSTEM DATA CHECK （显示数控系统快闪存储器上存储的文件一览表，以及各文件128KB的管理单位数和软件的系列、确认ROM版号。）
3. SYSTEM DATA DELETE （删除数控系统快闪存储器上存储的文件。）
4. SYSTEM DATA SAVE （对数控系统 F-ROM中存放的的用户文件，系统软件和机床厂家编写PMC 程序以及P-CODE 程序写到存储卡中。）
5. SRAM DATA BACKUP （ 对数控系统S-RAM 中存放的 CNC参数、PMC参数、螺距误差补偿量、加工程序、刀具补偿量、用户宏变量、宏P-CODE变量、SRAM变量参数全部下载到存储卡中，作备份用或复原到存储器中。注：使用绝对编码器的系统，若要把参数等数据从存储卡恢复到系统SRAM中去，要把1815号参数的第4位设为0，并且重新设置参考点。备份：SRAM BACKUP[ CNC –---MEMORY CARD ]；恢复：.RESTOR SRAM[ MEMORY CARD ----CNC ] ）
6. MEMORY CARD FILE DELETE （删除存储卡上存储的文件）
7. MEMORY CARD FORMAT （可以进行存储卡的格式化。买了存储卡第一次使用时或电池没电了，存储卡的内容被破坏时，需要进行格式化。）
10. END (结束引导系统BOOT SYSTEM，起动CNC。)
*** MESSAGE ***
SELECT MENU AND HIT SELECT KEY （显示简单的操作方法和错误信息）
〔SELECT〕 〔YES〕 〔NO〕 〔UP〕 〔DOWN〕
5. 操作方法：用软件UP DOWN进行选择处理。把光标移到要选择的功能上，按软件SELECT，英文显示请确认？之后按软件YES或NO进行确认。正常结束时英文显示请按SELECT键。最终选择END 结束引导系统BOOT SYSTEM，起动CNC，进入主画面。
6. 软菜单：［＜1］［SELECT 2］［YES 3］［NO 4］［UP 5］［DOWN 6］［7＞］使用软键起动时，数字显示部的数字不显示。用软键或数字键进行1-7操作说明如下表：
序号
显示
键
动作

1
＜
1
在画面上不能显示时，返回前一画面

2
SELECT
2
选择光标位置的功能

3
YES
3
确认执行时，按“是”回答

4
NO
4
不确认执行时，按“否”回答

5
UP
5
光标上移一行

6

6
光标下移一行

7
＞
7
在画面上不能显示时，移向下一画面

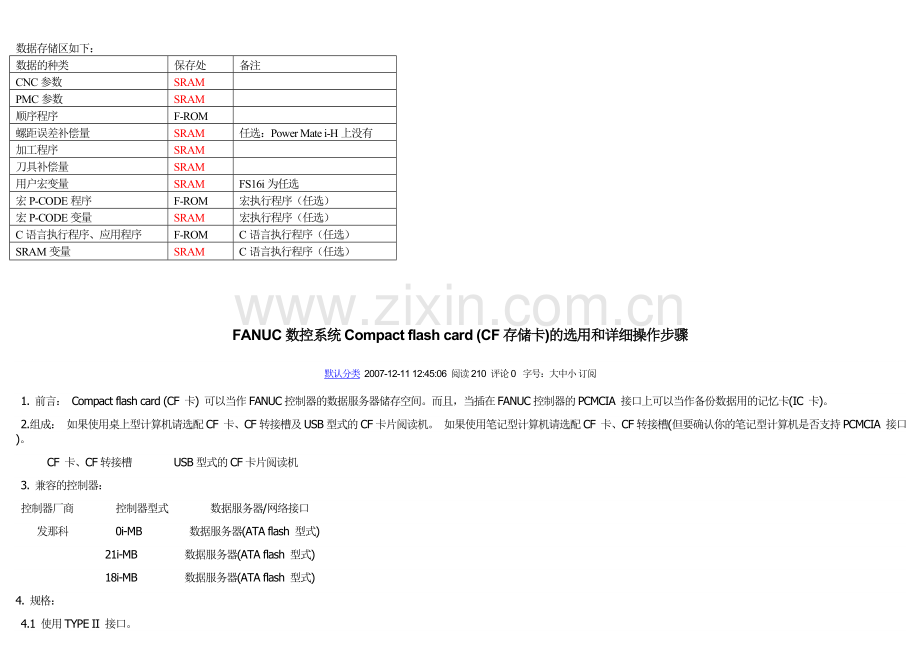

数据存储区如下：
数据的种类
保存处
备注
CNC参数
SRAM

PMC参数
SRAM

顺序程序
F-ROM

螺距误差补偿量
SRAM
任选：Power Mate i-H上没有
加工程序
SRAM

刀具补偿量
SRAM

用户宏变量
SRAM
FS16i为任选
宏P-CODE程序
F-ROM
宏执行程序（任选）
宏P-CODE变量
SRAM
宏执行程序（任选）
C语言执行程序、应用程序
F-ROM
C语言执行程序（任选）
SRAM变量
SRAM
C语言执行程序（任选）

FANUC数控系统Compact flash card (CF存储卡)的选用和详细操作步骤
默认分类 2007-12-11 12:45:06 阅读210 评论0   字号：大中小 订阅
1. 前言： Compact flash card (CF 卡) 可以当作FANUC控制器的数据服务器储存空间。而且，当插在FANUC控制器的PCMCIA 接口上可以当作备份数据用的记忆卡(IC 卡)。
2. 组成： 如果使用桌上型计算机请选配CF 卡、CF转接槽及USB型式的CF卡片阅读机。 如果使用笔记型计算机请选配CF 卡、CF转接槽(但要确认你的笔记型计算机是否支持PCMCIA 接口)。
CF 卡、CF转接槽 USB型式的CF卡片阅读机
3. 兼容的控制器：
控制器厂商 控制器型式 数据服务器/网络接口
发那科 0i-MB 数据服务器(ATA flash 型式)
21i-MB 数据服务器(ATA flash 型式)
18i-MB 数据服务器(ATA flash 型式)
4. 规格：
4.1 使用TYPE II 接口。
4.2 不需要备份电池。
4.3 需格式化成FAT 格式。
4.4 目前支持的容量为128MB、256MB、512MB、1GB、,2GB等。
5. 注意事项：
5.1 CF 卡如果初次使用请事先格式化。
5.2 抽取或安装CF卡请先关闭控制器电源避免CF卡损坏。
5.3 不要在格式化或数据存取的过程中关闭控制器电源避免CF卡损坏。

【产品名称】FANUC存储卡
【产品容量】标配512M
【产品组成】CF卡、CF卡转接板、CF卡专用usb型读卡器
【产品概述】Compact flash card (CF卡)可以当作FANUC制器的数据服务器储存空间。而且，当插在FANUC控制器的PCMCIA接口上可以当作备份数据用的记忆卡(IC卡)。目前在FANUC数控系统中，均提供PCMCIA插槽，通过PCMCIA插槽可以很方便的对系统数据进行备份。由于PCMCIA插槽位于显示器的左侧，所以使用起来更加方便。
使用FANUC存储卡可以省去麻烦的电脑数据传输，在也不用为传输软件的不兼容和数据线经常损坏而烦恼。在也不用在运行大型程序时，担心系统内存不够。在也不用拿着电脑在数控机床现场来回穿梭而疲惫。
【主要功能】
1.可以备份和传输系统参数、刀补，梯形图等
2.可以进行程序的传输(将卡上的程序传输到CNC系统上和将CNC系统上的程序传输到卡上）
3.可以进行DNC在线加工
4.可以当U盘来使用
【友情提示】
由于128M、256M容量的CF卡目前已断货（厂家停止生产），市场出售的CF卡容量为512M价格400元左右，如果客户要求开普通发票，供货会要求额外加6％的税款。

我们公司的FANUC系统大多是：FANUC 0i-mate tc,数控车，经我备份测试，需备份的文件及文件大小为：
《梯形图》文件一个：PMC-RA.000，129kb;
《系统参数》文件两个：SRAM1_0A.FDB：512kb;SRAM1_0B.FDB：512kb;
《配置信息》文件一个：MINFO.000：129kb;
FANUC系统性能稳定，操作界面友好，系统各系列总体结构非常的类似，具有基本统一的操作界面。FANUC系统可以在较为宽泛的环境中使用，对于电压、温度等外界条件的要求不是特别高，因此适应性很强。
 鉴于前述的特点，FANUC系统拥有广泛的客户。使用该系统的操作员队伍十分庞大。
  现将FANUC数控系统CF存储卡的详细操作步骤列于下面，希望对FANUC数控维护人员有所帮助。
