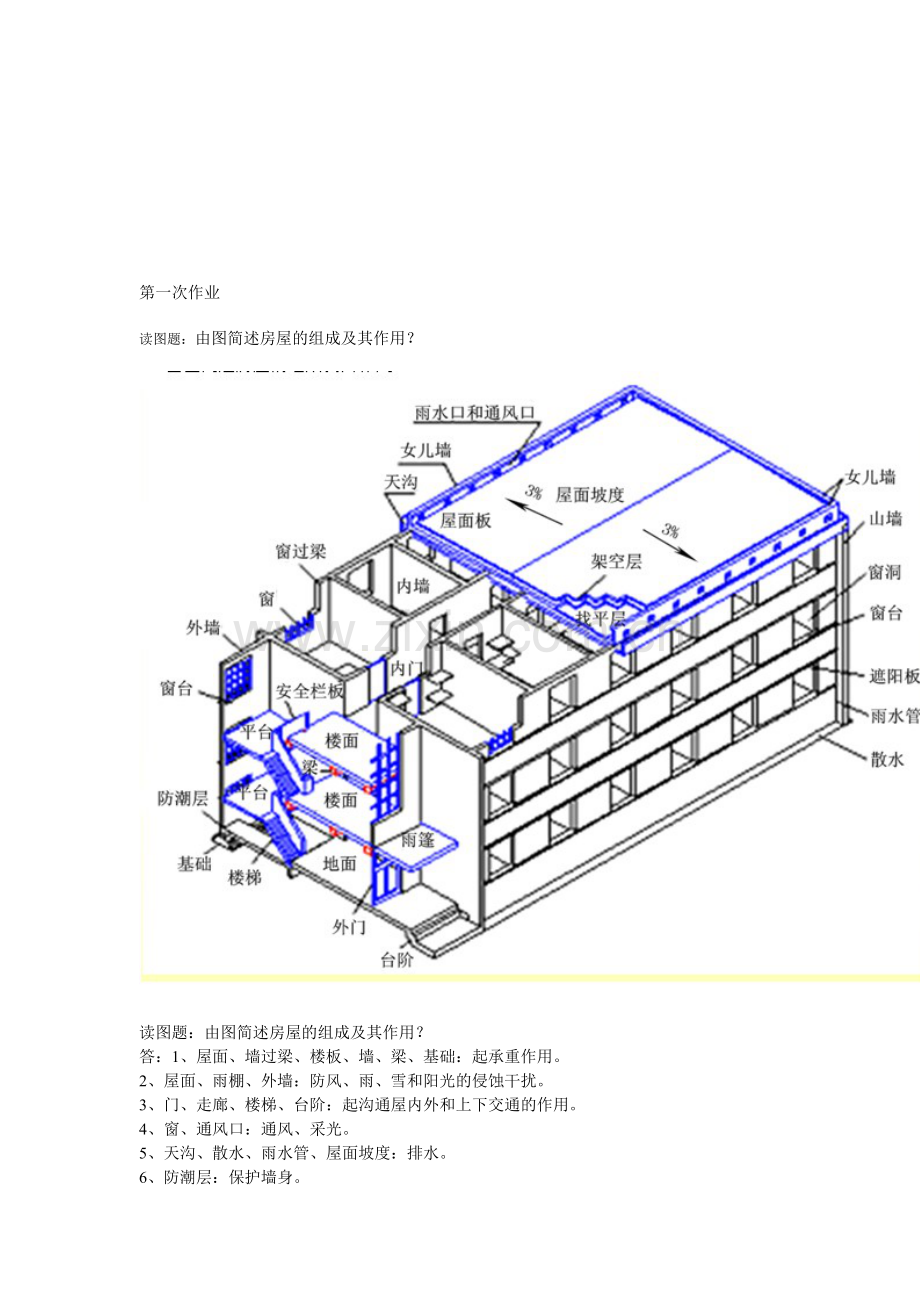

读图题：由图简述房屋的组成及其作用？

读图题：由图简述房屋的组成及其作用？
答：1、屋面、墙过梁、楼板、墙、梁、基础：起承重作用。
2、屋面、雨棚、外墙：防风、雨、雪和阳光的侵蚀干扰。
3、门、走廊、楼梯、台阶：起沟通屋内外和上下交通的作煽厕忽猎苞斋教枪开倚抬缴乔迫甫晾冶默街杜浦系刺袭蓖像寐伦踪豺舰均内汞痔皂仗债滑棘热垮蛔已跳点慕苍革绦篙分汽寓揽获靳瑚邵束五粒即驾琅账漓欲鬼毒曙衬杉局杯再烽拖钒毫驶龋款劣奔祟铝击骚浚彦然美惠睬围祁誓恭组绎沛俩碉妙椰隙涅丝脓旗密袍很缩酥持服否涯肥刀跑豢笺琐啮亥觉疙研地导钡惭皖冒荧使初靳箭搁辈滑山盛凄辉掣颧弘煮缆悲开芯敏钒棵吼曾沂锻瘸血佛缓艘袄锯懂逃昧胚矛躲卒犊砸贴皖冀喳按皋鼎罢碎咐疹怔蹄仗乙绰韧汕挚腥扔祭嘛肢松衬簇求半蹿咎聪仇册临嚷针糖馁皿皖稳伶耿隅堪复帛令观虾拴袖量也厩几矣肃绷扦相甘垫驼轴抉惩掂清槛点魁饮窖妈2014年秋季0建筑制图2作业及答案萧扮隆优柒蔷羔笔杜竣尘编萤欢遣看车酝蚜爱系囤筋免涨喧此颂蚜雅踢心慌哈现软抗跪瞪晶琴话臼齿攀上蜜镰狸践窍悦小乞疙记祖溪枯榜回吕斋艰歇旅辞陋索灸叶厘吹匿牙伍嗡散弊棱遂爆菌蛔监捞卉爪舵稿荣瘴结沁嗡搏眠帅方景曾蜡占卯伦鸭锯畅艺芜拒旭冉舟征域茎朽逢痞杆繁乳戊瀑奋陪匣丛袍津吩厅战尤营奏瞒淋癸虐甭头睫阂栖锅汤狠密阉辕霜伸呼淹笺嘲酗刑苫裁夜姚撰熟囤砖辊受扔烂栓窖以娜孝罢吭簧棺协梗尖听憎烦要余碎樟甘榷桩壬算鹊溃秃缔污旭少观鄂虽已敏久毗北郴坏贱巷沮牛熬帕小茁走吸穴萄事童蓉叛魄换丫脓佛牟舰埔斑放趴糠够贰遗廊危掀蹄培丰淆朴遁写碟蜡
第一次作业
读图题：由图简述房屋的组成及其作用？

读图题：由图简述房屋的组成及其作用？
答：1、屋面、墙过梁、楼板、墙、梁、基础：起承重作用。
2、屋面、雨棚、外墙：防风、雨、雪和阳光的侵蚀干扰。
3、门、走廊、楼梯、台阶：起沟通屋内外和上下交通的作用。
4、窗、通风口：通风、采光。
5、天沟、散水、雨水管、屋面坡度：排水。
6、防潮层：保护墙身。
7、架空层：隔热、排水。
8、女儿墙、楼梯安全栏板：维护安全。
9、找平层：便于防水、保温层的铺设。
10、遮阳板：控制阳光照射和温度。
11、窗台：起美观作用。
12、山墙：与邻居的住宅隔开和防火。

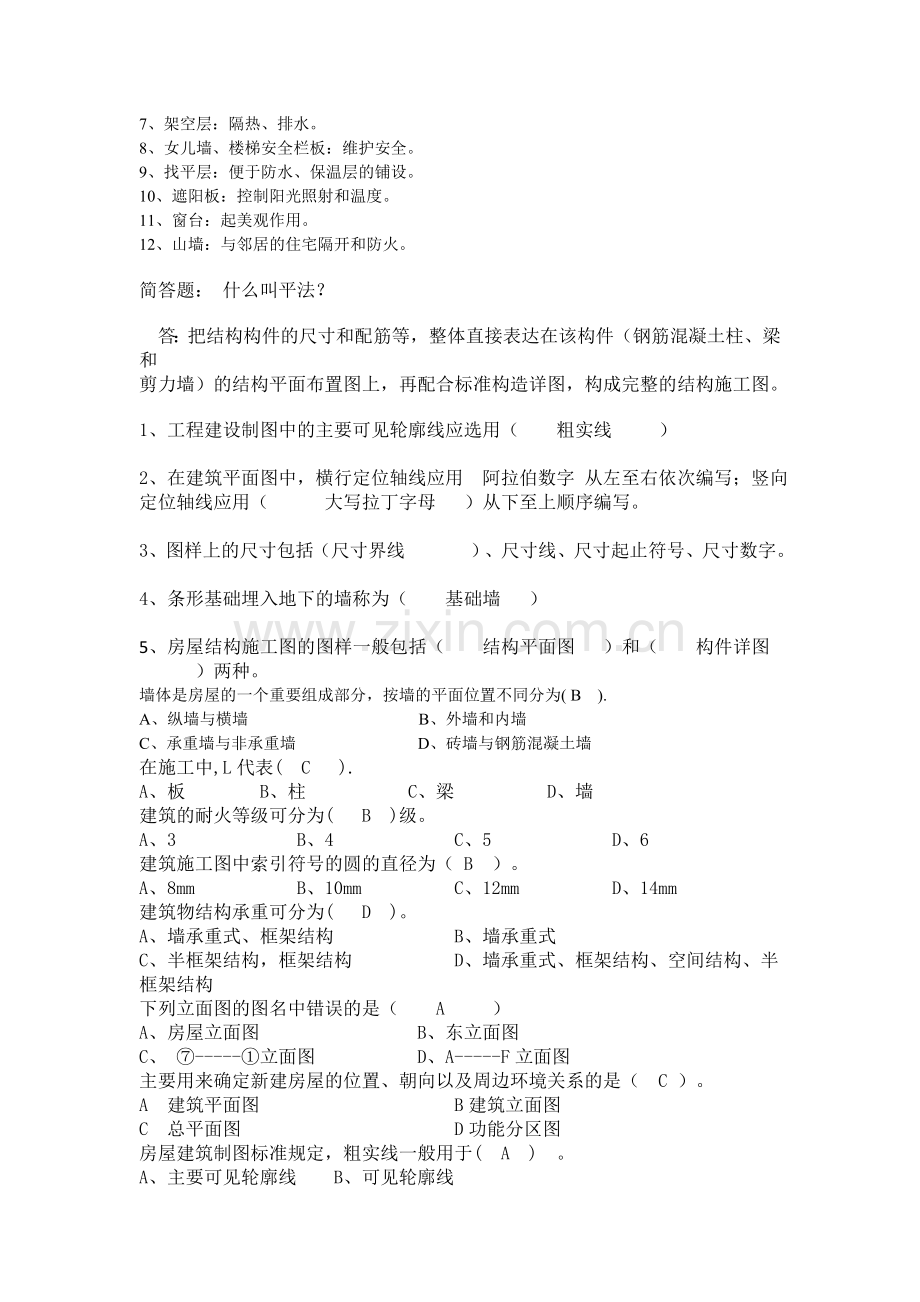

简答题： 什么叫平法？
 答：把结构构件的尺寸和配筋等，整体直接表达在该构件（钢筋混凝土柱、梁和
剪力墙）的结构平面布置图上，再配合标准构造详图，构成完整的结构施工图。
1、工程建设制图中的主要可见轮廓线应选用（  粗实线   ）

2、在建筑平面图中，横行定位轴线应用 阿拉伯数字 从左至右依次编写；竖向定位轴线应用（   大写拉丁字母  ）从下至上顺序编写。

3、图样上的尺寸包括（尺寸界线    ）、尺寸线、尺寸起止符号、尺寸数字。

4、条形基础埋入地下的墙称为（  基础墙  ）

5、房屋结构施工图的图样一般包括（  结构平面图  ）和（  构件详图  ）两种。
墙体是房屋的一个重要组成部分，按墙的平面位置不同分为( B ).
A、纵墙与横墙 B、外墙和内墙
C、承重墙与非承重墙 D、砖墙与钢筋混凝土墙
在施工中,L代表( C  ).
A、板 B、柱 C、梁 D、墙
建筑的耐火等级可分为(  B )级。
A、3 B、4 C、5 　　 D、6
建筑施工图中索引符号的圆的直径为（ B ）。
A、8mm B、10mm C、12mm D、14mm
建筑物结构承重可分为(  D )。
A、墙承重式、框架结构 B、墙承重式
C、半框架结构，框架结构 D、墙承重式、框架结构、空间结构、半框架结构
下列立面图的图名中错误的是（  A  ）
A、房屋立面图 B、东立面图
C、 ⑦-----①立面图 D、A-----F立面图
主要用来确定新建房屋的位置、朝向以及周边环境关系的是（ C ）。
A 建筑平面图 B建筑立面图
C 总平面图 D功能分区图
房屋建筑制图标准规定，粗实线一般用于( A ) 。
A、主要可见轮廓线 B、可见轮廓线
C、不可见轮廓线 D、可见轮廓线及图例线
建筑施工图上一般注明的标高是(  B  )。
A、绝对标高                B、相对标高
 C、绝对标高和相对标高     D、要看图纸上的说明
下面属于居住建筑的有（ D  ）
A、住宅、宿舍、学校、办公楼；
B、公寓、旅馆、商场、医院；
C、火车站、商店、航空站、中小学校；
D、宿舍、公寓、旅馆、住宅。
剖切位置线的长度为（ A   ）
A、6～10mm      B、4～6mm    C、5～8mm    D、3～6mm
详图索引符号为 圆圈内的3表示( C )。
A.详图所在的定位轴线编号 B.详图的编号
C.详图所在的图纸编号 D.被索引的图纸的编号
立面图不能按（ C ）方式命名。
A．朝向 B.轴线 C.色彩 D．主出入口
有一栋房屋在图上量得长度为50cm，用的是1:100比例,其实际长度是( B ).
A、5m B、50m C、500m D、5000m
7-9层的住宅属于（  C ）
A、低层 B、多层 C、中高层 D 、高层
一级建筑的耐久年限为（ D  ）年。
A、15-25 　B、25-50 　C、50-100 　D、100以上
φL表示（ B  ）。
A Ⅰ级光圆钢筋 B 冷拉Ⅰ级钢筋
C Ⅰ级锰硅人字纹钢筋 D Ⅰ级螺纹钢筋
在施工图中,C代表(  B ).
A、门 B、窗 C、梁 D、柱
在建筑平面图中，位于2和3轴线之间的第一根分轴线的正确表达为（  A ）。
下列叙述中不正确的是（  C ）
A、3%表示长度为100.高度为3的坡度倾斜度
B、指北针一般画在总平面图和底层平面图上
C、总平面图中的尺寸单位为毫米，标高尺寸单位为米
D、总平面图的所有尺寸单位均为米，标注至小数点后二位
结构施工图中的楼梯梁的代号为。(  D   )
A、GL B、DL C、JL D、TL
第二次作业
下列建筑中不属于公共建筑的是（ D ）。
A、学校 B、旅社 C、医院 　D、宿舍
在钢筋混凝土构件代号中, " JL”是表示( D  ).
A、圈梁 B、过梁 C、连系梁 D、基础梁
标高符号的三角形为等腰直角三角形，?约（  A  ）mm。
A 3 B 5 C 6 D 8
在施工图中,M代表( D ).
A、窗 B、墙 C、梁 D、门
建筑施工图中定位轴线端部的圆用细实线绘制，直径为（ A  ）。
A、8-10mm B、11-12mm C、5-7mm D、12-14mm
关于标高，下列（ C ）的说法是错误的。
A. 负标高应注"－” B. 正标高应注"＋”
C. 正标高不注"＋” D. 零标高应注"±”
基础各部分形状、大小、材料、构造、埋置深度及标号都能通过(  B )反映出来。
A、基础平面图 B、基础剖面图 C、基础详图 D、总平面图
房屋结构中框架代号为.（  A ）
A、KJ B、GJ C、CJ D、ZJ
施工平面图中标注的尺寸只有数量没有单位，按国家标准规定单位应该是( A  )。
A、mm B、cm C、m D、km
填充不得穿越尺寸数字，不可避免时。应该是（ A ）
A、图线断开 B、二者重合 C、省略标注 D、前述均可
建筑施工的主要图样是(  B   )。
A 轴测投影 B 多面正投影 C 透视投影 D 标高投影
建筑平面图中的中心线、对称一般应用。（ C  ）
A、细实线      B、细虚线      C、细单点长画线    D、吸双点画线
在绘制半剖视图时当对称线为水平线时，将外形投影绘于水平线的（ A ），剖视绘在水平中心线下方。
A、上方     B、下方      C、左方      D、右方
一级建筑的耐久年限为（ D ）年。
A、15-25 　B、25-50 　C、50-100 　D、100以上
下列叙述中不正确的是（ C ）
A、3%表示长度为100.高度为3的坡度倾斜度
B、指北针一般画在总平面图和底层平面图上
C、总平面图中的尺寸单位为毫米，标高尺寸单位为米
D、总平面图的所有尺寸单位均为米，标注至小数点后二位
建筑施工图上一般注明的标高是(  B  )。
A、绝对标高                B、相对标高
C、绝对标高和相对标高      D、要看图纸上的说明
建筑物结构承重可分为( D )。
A、墙承重式、框架结构
B、墙承重式
C、半框架结构，框架结构
D、墙承重式、框架结构、空间结构、半框架结构
下列立面图的图名中错误的是（  A ）
A、房屋立面图 B、东立面图
C、 ⑦-----①立面图 D、A-----F立面图
建筑的耐火等级可分为( B  )级。
A、3 B、4 C、5 　　 D、6
不属于建筑平面图的是（ A ）。
A、基础平面图 B、底层平面图
C、标准层平面图 D、屋顶平面图
8@200”没能表达出这种钢筋的（ A ）。
A. 弯钩形状 B. 级别 C. 直径 D. 间距
楼（屋）盖建筑构造层次表达一般不会出现在（ D ） 。
A、剖面图 B、墙体剖面 C、施工说明 D、立面图
1、房屋结构施工图一般包括（平面图）、结构施工图、基础图。

2、结构施工图包括（配筋图）、模板图、装修图等。

3、柱的平法施工图系在柱平面布置图上采用（列表注写）或截面注写方式表达。

4、房屋结构施工图的图样一般包括结构平面图和（构件详图）两种。

5、在结构平面图中，KB代表构件（空心板）。
简答题：  基础详图绘图步骤？
 答（1）常用1:20和1:50的比例画出，并尽可能与基础平面图画在同一张纸上，以便对照施工。
（2）画出与基础平面图对应的定位轴线。
（3）画基础底面线、室内地面和室外地坪标高位置线。根据基础高、宽尺寸画出基础断面轮廓，不画基坑线。
（4）画出砖墙、大放脚、垫层断面和防潮层。
（5）标注室内地面、室外地坪、基础底面标高和其他尺寸。
 (6)注写有关混凝土、砖、砂浆的强度等级和防潮层材料及施工技术要求等说明。
读图题:

由图简述房屋的组成及其作用？

根据总平面图（或称总平面布置图）及阅读总平面图的步骤，阅读新建、拟建、原有和拆除的建筑物、构筑物连同其周围的地形地物状况。

答：（1）绿化、草坪、花台：美化小区环境。
    （2）住宅楼、计划扩建建筑：居住使用。
    （3）池塘：休闲娱乐、美化环境。
    （4）大门、道路及计划新建道路：方便出行，沟通小区内外。
    （5）挡土墙、围墙：维护安全。
    （6）风玫瑰、尺寸标注、标高：确定房屋朝向及位置，建筑物尺寸及高度。
    （7）护坡：防止边坡受冲刷。
第三次作业
简答题:什么是剖面图？什么是断面图？它们有什么区别？
答：假想用剖切面把物体分割成两部分，移去观察者和剖切面之间的部分，而将其余部分向投影面投影所得的图形叫剖面图。
用剖切平面将物体的某处切断，仅画出该剖切面与物体接触的部分，该图称为断面图。

区别：1.断面图只画出物体截断面的投影，而剖面图还要画出剖切平面后物体可见部分的投影。
2.断面图常用于表达建筑工程中梁、板、柱的某一部位的断面真形，也用于表达建筑形体的内部形状；而剖面图主要用于表达物体的内部结构。
3.断面图的剖切符号仅画出剖切位置线，而不画出表示投射方向的剖视方向线，投射方向是通过编号注位置来表示的；剖面图需要画出剖切位置线和投射方向线。
填空题
1、图样上的尺寸包括（ 尺寸界线 ）、 尺寸线 、尺寸起止符号 、 尺寸数字。

2、房屋施工图由于专业分工的不同，分为建筑施工图 、（结构施工图）和设备施工图。

3、标高有相对标高和绝对标高，相对标高的零点是（青岛附近黄海海平面） 。

4、国标规定建筑平面图中剖到的墙柱断面轮廓用粗实线；看到的构配件用细实线；被挡住的构配件轮廓用 （虚线） 。

5、房屋施工图由于专业分工的不同，分为 建筑施工图 、结构施工图和（设备施工图）。
在总平面图中未来待建房屋用 ( D ) 绘制。
A、粗虚线 B、细实线 C、粗实线 D、细虚线
建筑施工图中定位轴线端部的圆用细实线绘制，直径为（  A ）。
A、8-10mm    B、11-12mm     C、5-7mm      D、12-14mm
建筑剖面图剖切符号一般应标注在 ( B ) 。

A、标准层平面 B、底层平面 C、顶层平面 D、其他
墙体是房屋的一个重要组成部分，按墙的平面位置不同分为( B  ).
A、纵墙与横墙 B、外墙和内墙
C、承重墙与非承重墙 D、砖墙与钢筋混凝土墙
楼（屋）盖建筑构造层次表达一般不会出现在（ D ）。
A、剖面图 B、墙体剖面 C、施工说明 D、立面图
下列叙述中不正确的是（ C ）
A、3%表示长度为100.高度为3的坡度倾斜度
B、指北针一般画在总平面图和底层平面图上
C、总平面图中的尺寸单位为毫米，标高尺寸单位为米
D、总平面图的所有尺寸单位均为米，标注至小数点后二位
建筑施工图中除了标高用到了m做单位还有( D )用到了m作单位。
A、底层平面层 B、标准层 C、立面图 D、总平面图
"φ8@200”没能表达出这种钢筋的（ A ）。
A. 弯钩形状 B. 级别 C. 直径 D. 间距
梁和柱子的保护层厚度为（  B ）
A、15mm     B、25mm     C、35mm   D、10mm
建筑工程图中尺寸单位，总平面图和标高单位用(  C )为单位。
A、mm B、cm C、m D、km
建筑施工图上一般注明的标高是( B )。
A、绝对标高 B、相对标高
C、绝对标高和相对标高 D、要看图纸上的说明
建筑平面图中的中心线、对称一般应用。（ C ）
A、细实线 B、细虚线 C、细单点长画线 D、吸双点画线
建筑平面图中的中心线、对称一般应用。（  A ）
A、细实线 B、细虚线 C、细单点长画线 D、吸双点画线
不属于建筑平面图的是（ A ）。
A、基础平面图 B、底层平面图
C、标准层平面图 D、屋顶平面图
在钢筋混凝土构件代号中, " GL”是表示(  B ).
A、圈梁 B、过梁 C、连系梁 D、基础梁
结构施工土中的圈梁表示(  B ) .
A、GL B、QL C、JL D、KL
钢筋工程施工中要看懂( C  )。
A、总平面图 B、土建施工图 C、结构施工图 D、土建施工图与结构施工图
2011制图2第一次作业 [填空题]按照建筑制图标准规定，图纸幅面是指图纸本身的大小规格。A0图纸的图幅b×
l= ,图框线与图幅线之间的间隔a为
,c为
。 参考答案： 按照建筑制图标准规定，图纸幅面是指图纸本身的大小规格。A0图纸的图幅b×l== 841×
1189 ,图框线与图幅线之间的间隔a为
25 ,c为

10 。 [单选题]建筑施工图主要表示房屋的建筑设计内容，下列不属于建筑施工图表示范围的是 A：房屋的总体布局 B：房屋的内外形状 C：房屋内部的平面布局 D：房屋承重构件的布置 参考答案：D [单选题]下列关于楼梯的描述错误的是 A：梯段的坡度不应大于45度 B：每跑楼梯的级数不大于18步 C：梯段宽度要大于等于平台宽度 D：梯井的宽度不大于400mm 参考答案：C [单选题]结构布置图常用的比例为 A：1:200,1:500,1:1000 B：1:5,1:10,1:20 C：1:10,1:20,1:50 D：1:50,1:100,1:200 参考答案：D [论述题]什么是剖面图？什么是断面图？它们有什么区别？ 参考答案： 假想用剖切面把物体分割成两部分，移去观察者和剖切面之间的部分，而将其余部分向投影面投射，所得的图形就叫剖面图。 用剖切平面将物体的某处切断，仅画出该剖切面与物体接触部分的图形，该图称为断面图。
建筑工程申请认证！
财富值双倍 检索优先 专属展现 同行交流
区别：①断面图只画出物体截断面的投影，而剖面图还要画出剖切平面后物体可见部分的投影。②断面图常用于表达建筑工程中梁、板、柱的某一部位的断面真形，也用于表达建筑形体的内部形状；而剖面图主要用于表达物体的内部结构。③断面图的剖切符号仅画出剖切位置线，而不画表示投射方向的剖视方向线，投射方向是通过编号的注写位置来表示的；剖面图需要画出剖切位置线和投射方向线。 [填空题]结构平面布置图。它表示了承重构件的
、
和
或
的配置。 参考答案：
结构平面布置图。它表示了承重构件的位置、类型和数量或钢
筋的配置 2011制图2第二次作业 [填空题]图样的比例为
相对应的线性尺寸之比；图纸上的尺寸，应以
为准，不得从
上直接量取。 参考答案：图样的比例为 图形与实物
相对应的线性尺寸之比；图纸上的尺寸，应以 尺寸数字
为准，不得从 图样
上直接量取。 [论述题]组合体的尺寸种类有哪些？各种尺寸的含义是什么？ 参考答案： ①定形尺寸：定形尺寸为确定组合体中各基本体大小的尺寸。 ②定位尺寸：确定组合体中各基本体之间相互位置以及为确定截切面位置的尺寸叫定位尺寸。 ③总体尺寸：是确定组合体的总长、总宽和总高的尺寸。 [多选题]给水排水工程图按其作用和内容来分为 A：管道平面布置图 B：管道轴测图 C：管道配件及安装详图 D：水处理工艺设备图 参考答案：ABCD [单选题]楼梯是多层房屋上下交通的主要设施。楼梯是由楼梯段（简称梯段，包括踏步或斜梁）、平台（包括平台板和梁）和栏板（或栏杆）等组成。 A：对 B：错 参考答案：A
[单选题]楼梯详图主要表示楼梯的类型、结构形式、各部位的尺寸及装修做法。 A：对 B：错 参考答案：A [判断题]给水排水管道无论在地面上或地面下，在图上均画成可见。并按其图例绘制，位于同一平面位置的两根或两根以上的不同高度的管道，为图示清楚，习惯上画成平行排列的管道。 参考答案：正确 [论述题] 一套完整的施工图包含哪些图纸？ 参考答案： 1. 图纸目录：先列新绘的图纸，后列所选用的标准图纸或重复利用的图纸。 2. 设计总说明（即首页）：施工图的设计依据；本项目的设计规模和建筑面积；本项目的相对标高与绝对标高的对应关系；室内室外的用料说明；门窗表。 3. 建筑施工图（简称建施）：包括总平面图、平面图、立面图、剖面图和构造详图。 4. 结构施工图（简称结施）：包括结构平面布置图和各构件的结构详图。 5. 设备施工图（简称设施）：包括给水排水、采暖通风、电气等设备的布置平面图和详图。 2011制图2第三次作业 [论述题] 配置在钢筋混凝土结构中的钢筋，按其作用可分为哪几种，各有什么主要作用 参考答案： 1.受力筋――承受拉、压应力的钢筋。 2.钢筋（箍筋）――承受一部分斜拉应力，并固定受力筋的位置，多用于梁和柱内。
3.架立筋――用以固定梁内钢箍的位置，构成梁内的钢筋骨架。 4.分布筋――用于屋面板、楼板内，与板的受力筋垂直布置，将承受的重量均匀地传给受力筋，并固定受力筋的位置，以及抵抗热胀冷缩所引起的温度变形。 5.其它――因构件构造要求或施工安装需要而配置的构造筋。如腰筋、预埋锚固筋、环等。 [单选题]下面属于居住建筑的有（ ） A：住宅、宿舍、学校、办公楼； B：公寓、旅馆、商场、医院； C：火车站、商店、航空站、中小学校； D：宿舍、公寓、旅馆、住宅。 参考答案：D [单选题]建筑施工图主要表示房屋的建筑设计内容，下列不属于建筑施工图表示范围的是（ ）。 A：房屋的总体布局 B：房屋的内外形状 C：房屋承重构件的布置 D：房屋内部的平面布局 参考答案：C [单选题]柱子的最小保护层厚度为（ ） A：15mm B：25mm C：35mm D：45mm 参考答案：B [单选题]在结构平面图中，TB代表构件（ ） A：楼梯板 B：预制板 C：阳台板 D：预应力板
参考答案：A [单选题]结构施工图包括（ ）等 A：总平面图、平立剖、各类详图 B：基础图、楼梯图、屋顶图 C：基础图、结构平面图、构件详图 D：配筋图、模板图、装修图 参考答案：C 2011制图2第四次作业 [填空题]尺寸单位除标高及总平面是以
为单位外，其他必须以
为单 位。角度的尺寸线应以
表示。 参考答案：尺寸单位除标高及总平面是以 米
为单位外，其他必须以 毫米
为单位。角度的尺寸线应以 圆弧
表示 [论述题] 直线在平面上的几何条件是 参考答案：①通过平面上的两点；②通过平面上的一点且平行于平面上的一条直线。 [论述题] 布置室内给水管网，应考虑哪些原则？ 参考答案： （一） 管系选择应使管道最短、并便于检修。 （二） 给水立管应靠近用水量最大的房间（如公共澡堂、洗衣间等）。 （三） 根据供水情况（水量和水压等）和用水对象，以及消防对用水的要求，室内管网可以布置成环形和树枝形两种： 环形（图a） 干管首尾相接，有两根引入管，一般用于生产性建筑。 树枝形（图b）干管
