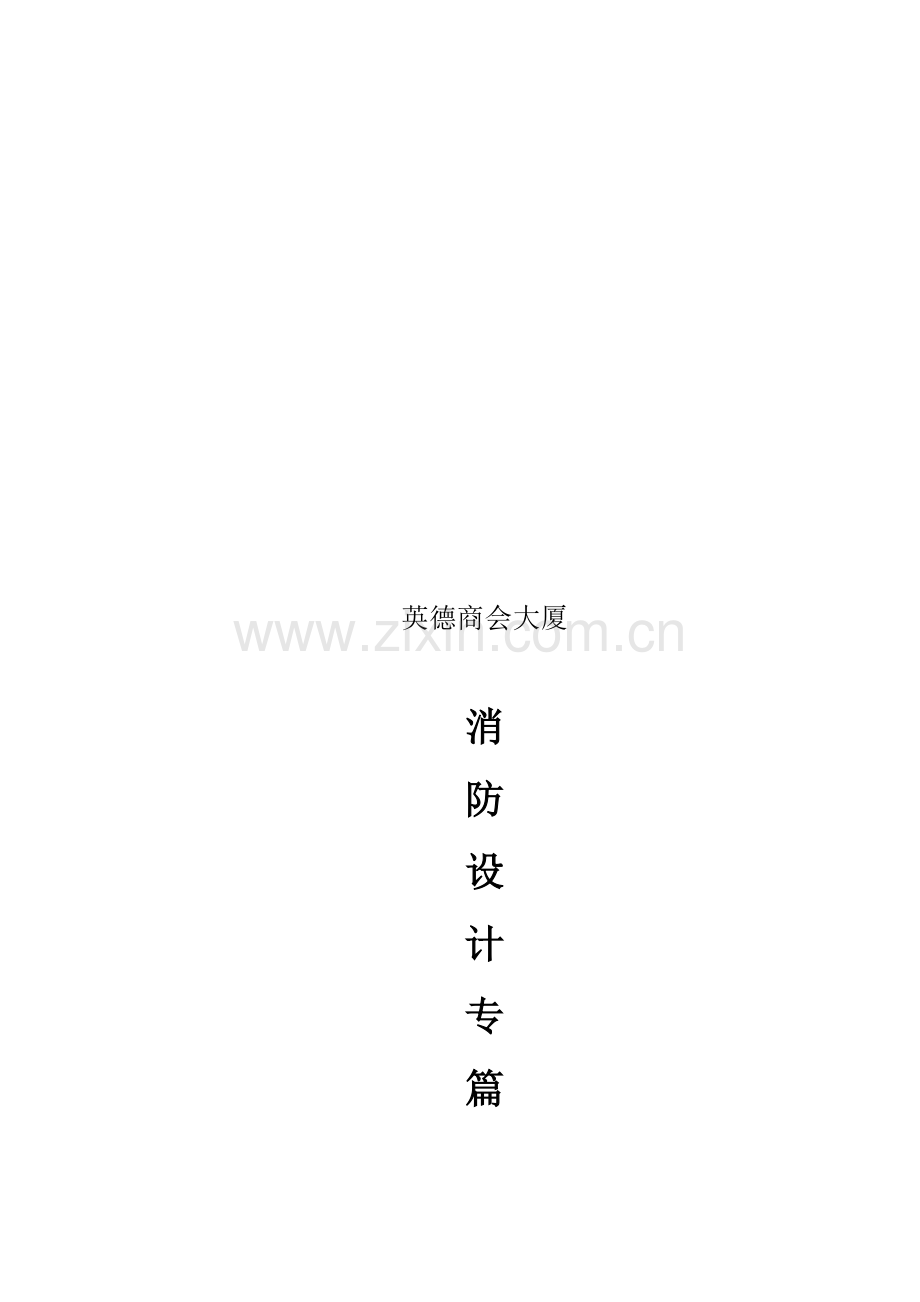

英德商会大厦

消
防
设
计
专
篇

审 核：李健玲

设 计：常 田

广州市弘基市政建筑设计院有限公司

2014年 03月 04 日

项目名称：英德商会大厦
建设单位：英德市商联置业发展有限司

法定代表人：杨志宁
技术总负责人：张一
项目总负责人：张一
建筑专业设计人：黄力力
结构专业设计人：邓杰勇
给排水专业设计人：常田
电气专业设计人：李小韩
暖通专业设计人：黄健机

设计单位：广州市弘基市政建筑设计院有限公司

目录
一、工程概况 3
二、设计依据 3
三、建筑消防设计说明 3
四、结构防火设计 3
五、给排水消防设计说明 3
六、电气消防设计说明 3
七、暖通设计 3

一、工程概况
1、 工程名称：英德商会大厦
2、 建设单位：英德市商联置业发展有限公司
3、工程地点：英城和平北路以东、规划20米路以南9813平方米的地块。
4、建设规模与目标：本工程建设用地9813平方米（合约14.7亩），建筑总面积69245.24㎡，其中地下1层建筑面积7830.76㎡（包括地下车库、设备房）；地上27层建筑面积61414.48㎡（包括办公裙楼、首层至六层、办公楼主塔楼,七层至27层、屋面梯间及机房），抗震设防为6度，屋面防水等级Ⅰ级，设计合理使用年限50年， 地下室防水:防水等级为Ⅱ级（发电机房、配电房、储油间为Ⅰ级）。
二、设计依据
1、《建筑设计防火规范》　　 GB50016-2006
2、《高层建筑设计防火规范》　　 GB50045-95(2005年版)
3、《民用建筑设计通则》 GB50352-2005
4、《无障碍设计规范》 GB 50763-2012
5、《屋面工程技术规范》 GB 50345-2012
6、《倒置式屋面工程技术规程》 JGJ 230-2010
7、《办公建筑设计规范》 （JGJ67—2006）
8、《公共建筑节能设计标准》 （GB50189—2005）
9、《高层民用建筑设计防火规范》（GB 50045-95）。（2005年版）
10、《自动喷水灭火系统设计规范》GB50084-2001（2005年版）
11、《建筑灭火器配置设计规范》GB50140-2005
12、《火灾自动报警系统设计规范》GB50116-98
13、《民用建筑电气设计规范》（JGJ 16-2008）
14、《公共建筑节能设计标准》广东省实施细则 （DBJ15-51-2007）
15、《汽车库、修车库、停车场设计防火规范》（GB 50067-97）
16、《气体灭火系统设计规范》 GB50370-2005（2005版）；
17、《民用建筑供暖通风与空气调节设计规范》（GB50736—2012）
18、其它相关规范，各专业提供的条件及甲方提供的设计条件。
19、清远市市政部门提供的供水、供电、排水、供气、邮电等资料
三、建筑消防设计说明
1、总平面设计
英德商会大厦位于英城和平北路以东、规划20米路以南，场地交通方便，地势平坦，项目建设得到市政府和有关部门的支持，道路、水、电等市政基础设施已配套，建设条件良好。场址离京广，武广英德站，都在5公里范围内。在建的广乐高速公路英德出口3公里范围内。离广州白云机场89公里，交通运输方便。区域位置十分优越。
大厦用地面积9813平方米，总建筑面积69245.24平方米，其中地上建筑面积61414.48平方米，容积率为6.258，总建筑密度为39.80%，总绿地率为25.72%，。
2、消防设计
本栋建筑共27层,为一类高层综合楼建筑，由两个消防核心筒及中间6部乘客电梯组成。其中首层至六层为办公裙楼（首层局部商铺），七层至27层为办公楼主塔楼、首层除四周直接通向室外的小型商铺网点外，其建筑面积小于2000平方，设为一个防火分区,南北两向设有多个疏散门。其塔楼出首层疏散楼梯均设有直通室外疏散通道。二层至六每层建筑面积为不超过4000平方，设两个防火分区，每个防火分区均设两部防烟楼梯间，及一部消防电梯，其防烟楼梯间及消防电梯均按要求设计楼梯前室、合用前室及排烟系统。七层至二十七每层建筑面积不超过2000平方，每层为一个防火分区，每个防火分区均设两部防烟楼梯间，及两部消防电梯，其防烟楼梯间及消防电梯均按要求设计楼梯前室与合用前室及排烟系统, 防火分区之间为耐火等极限大于3小时特级防火卷帘或防火墙隔断，防火墙之间门为甲级防火门，楼梯间、楼梯前室、合用首室为乙级防火门。
地下车库划分为两个防火分区。每个防火分区面积小于4000平方米，每个防火分区均设两个安全疏散出口。地下室设备房为一个防火分区。均设自动喷水灭火系统,地下室设备房开门均为甲级防火门。楼梯间、楼梯前室为乙级防火门，防火分区之间车道为耐火等极限大于3小时特级防火卷帘。
本项目消防水池，消防水泵房，发电机房均设于地下室，消防水泵房及发电机房均直接通向安全出口。
首层设置有消防控制中心。
天面设有18立方米的消防水箱。
通向地下室的楼梯间与电梯间均设置前室，无自然通风前室均采用机械加压送风，地下室与上层建筑共用楼梯间采用防火墙与乙级防火门进行分隔。
3、消防车道
本大厦四周设环形消防车道，消防车道宽≥4.0m，消防车道内侧距建筑物外墙满足规范要求，消防车道转弯半径R≥9m。消防车道坡度i≤8%。
建筑的北向底边至少有周边长度的1/4且不小于一个长边长度的消防登高面。建筑有充足的消防扑救面。
4、防火间距。
小区建筑间距均符合《高层民用建筑设计防火规范》以及《建筑设计防火规范》的规定。
地下室设有两条人员疏散楼梯出地面，地下室设备房均采用甲级防火门。
本工程所有消防电梯均在一分钟之内从首层到达顶层，各个疏散出口安装明显的安全出口标志。
5、防火构造
5.1窗槛墙、窗间墙的填充材料采用不燃烧材料。当外墙采用耐火极限不低于1.00ｈ的不燃烧体时，其墙内填充材料可采用难燃烧材料。
5.2本工程所有管道井与房间走道等相连通的孔洞，其空隙采用不燃烧材料填塞密实。
5.3变形缝构造基层采用不燃烧材料。
5.4住宅楼上下相邻套房开口部位采用不低于0.8ｍ的窗槛墙。
5.5本工程与地下车库连接的交通核心筒内楼梯间和合用前室均设有正压送风系统。
6、本工程采用现浇砼框架剪力墙结构，建筑耐火等级为一级。所有梁、板、柱的耐火等级为一级：梁的耐火极限为2小时，楼板的耐火极限为1.5小时，柱的耐火极限为3小时, 防火墙的耐火极限为3小时。金属承重构件节点的外露部位,均加设防火保护层,金属柱的防火保护层耐火极限为3小时，金属梁的防火保护层耐火极限2小时。
四、结构防火设计
1、梁采用钢筋混凝土，耐火2h，柱3h，板1.5h，楼梯板1.5h。
其他： 。
五、给排水消防设计说明
1、设计范围
1.1、本工程红线以内室外和室内给水排水及消防系统由本院设计。
1.2、本工程水表井与城市给水管的连接管段和最末一座检查井与城市污水管及雨水管的连接管等，
由城市有关部门负责设计。
2、消防工程
2.1、室外消防给水工程设计
2.1.1室外消防水源采用城市自来水，本工程从西南侧和东北侧各引一根DN200mm的引入管，在小区内形成环，供本工程生活和室外消火栓使用。
2.1.2室外消防用水量为30L/s。
2.1.3室外采用生活用水与消防用水合用管道系统。共设有3套室外地上式消火栓，其间距不超过120m，距道路边不大于2.0m，距建筑物外墙不小于5.0m。管材采用管内壁涂塑球墨给水铸铁管。
2.1.4室外消防采用低压制给水系统，由城市自来水直接供水，发生火灾时，由城市消防车从现场室外消火栓取水经加压进行灭火或经消防水泵接合器供室内消防灭火用水。
1.5本工程高低区消火栓系统各设3套水泵接合器、喷淋系统设3套喷淋水泵接合器。
2.2、室内消防工程设计
2.2.1本工程按一类综合楼进行消火栓系统设计和自动喷水灭火系统，地下车库按中危险级Ⅱ级进行自动喷水灭火系统设计，地上部分按中危险级Ⅰ级进行自动喷水灭火系统设计。
2.2.2消防水源及消防用水量
2.2.2.1消防水源为本小区室外单独设置的地下室消防贮水池。
2.2.2.2火灾持续时间：消火栓系统为3h，自动喷水灭火系统为1h。
2.2.2.3消防用水量标准及一次灭火用水量，详见表4-1。
序号
消防系统名称
消防用水量标准
火灾延续时间
一次灭火用水量
备注
1
室内消火栓系统
40L/s
3h
432m3
由消防水池供
2
自动喷水灭火系统
30L/s
1h
108m3
由消防水池供
3
室外消火栓系统
30L/s
3h
324m3
由城市管网供

合 计

864m3

2.2.2.4本工程在本小区单独设置地下室消防泵房，设有有效容积为V=540m3 消防贮水池一座，分为两格，水池为钢筋混凝土水池。完全满足室内一次灭火用水量540m3的要求。泵房内设2台消火栓给水加压泵和2台自动喷淋加压给水泵，一用一备，互为备用。
2.2.3室内消火栓灭火系统
2.2.3.1室内采用临时高压制消火栓给水系统。消火栓加压给水泵与消防水池单独在本小区室外设地下室消防泵房内，共设2台消火栓给水加压泵，一用一备，互为备用；消火栓加压给水泵型号：XBD15/40-W，参数：Q=40L/s H=150m N=110kW。
2.2.3.2消防管道在竖向进行分区，-1F~6F为低区，7F~27F为高区。保证消火栓栓口的静水压不大于1.0MPa，当消火栓的静水压大于0.5MPa时，采用减压稳压消火栓。
2.2.3.3本建筑物内各层均设消火栓进行保护。其布置保证室内任何一处均有2股水柱同时到达。灭火水枪的充实水柱为10m。地下车库内的消防栓间距不大于30米，消火栓保护半径不大于25米。
2.2.3.4每个消火栓箱内均配置DN65mm消火栓一个、DN65mm L25m衬胶水带一条，DN65×19mm直流水枪一支、启动消防水泵按钮和指示灯各一只、一个消防软管卷盘、DN25mm L25m软管一条。
2.2.3.5本工程高位消防水箱设在综合楼的天面，有效容积18m3，成品水箱，水箱做保温，由于水箱安装高度满足最高处最不利点消火栓处的静水压不低于0.07MPa的要求。
2.2.3.6系统控制
①消火栓给水加压泵由设在各个消火栓箱内的消防泵启泵按钮和消防控制中心直接开启消防给水加压泵。消火栓水泵开启后，水泵运转信号反馈至消防控制中心和消火栓处。该消火栓和该层或防火分区内的消火栓的指示灯亮。
②消火栓给水加压泵在泵房内和消防控制中心均设手动开启和停泵控制装置。
③消火栓给水备用泵在工作泵发生故障时自动投入工作。
④消火栓灭火系统的水泵接合器设在科研综合楼首层的室外，高低区各1组（每组3个），供消防车从室外消火栓取水向室内消火栓灭火系统补水。
2.2.3.7管材和接口：
室内消火栓给水管当工作压力等于或小于 1.2MPa时，采用普通内外热镀锌钢管；当工作压力大于1.2 MPa时，采用内外热镀锌加厚钢管或内外热镀锌无缝钢管；管径小于DN100时采用丝扣连接，管径大于或等于DN100时采用卡箍、法兰连接，镀锌钢管与法兰的焊接处应二次镀锌。室外埋地管采用内壁喷塑外壁涂石油沥青球墨铸铁给水管，橡胶圈接口。
2.2.4自动喷水灭火系统
2.2.4.1保护范围
①除建筑面积小于5.0m2的卫生间不设喷洒头外，其余部位均设喷洒头保护。
2.2.4.2设计参数
①地下室自动喷淋按中危险Ⅱ级进行设计。地上部分按中危险级Ⅰ级进行自动喷水灭火系统设计。
②喷水强度：地下室8L/min·m2，作用面积：160m2；地上部分6L/min·m2，作用面积：160m2；持续喷水时间：1h；最不利点喷洒头工作压力0.1MPa。
③系统设计用水量40L/s。
2.2.4.3系统设计
①本工程自动喷水灭火系统在竖向不分区。
②本工程在地下室报警阀房设7组湿式报警阀，十七层、二十一层、二十三层各设1组湿式报警阀。每个湿式报警阀担负的喷洒头不超过800个，每个预作用报警阀担负的喷洒头不超过800个。
③喷洒头：地下室的停车库、设备房等不做吊顶的地方采用DN15带保护网直立式玻璃球喷洒头，动作温度为68℃、K=80；地下室的餐厅采用DN15下垂型玻璃球喷洒头，动作温度为68℃、K=80；地上部分采用的是下垂型玻璃球喷洒头，动作温度为68℃、K=80。
④自动喷水灭火系统每个防火分区或每层均设信号阀和水流指示器。
⑤自动喷水灭火系统设二台消防给水加压泵，贮水池与消火栓系统合建，单独在本小区室
外设的地下室消防泵房内。二台水泵为一用一备，互为备用；自动喷淋加压给水泵型号：XBD17/30-W，参数：Q=30L/s H=170m N=110kW。
⑥自动喷水灭火系统水泵接合器设在综合楼首层的室外，共1组（3套），供消防车从室外消火栓取水向室内自动喷水灭火系统补水。
⑦自动喷水灭火系统由设在本建筑物屋顶的喷淋系统增压稳压装置稳压。自动喷淋系统增压稳压装置ZW(L)-I-Z-10。自动喷水灭火系统和室内消火栓灭火系统共用18m3屋顶消防水箱。发生火灾时由喷淋加压泵从消防水池取水加压供水。
⑧为了保证系统安全可靠，每个报警阀组的最不利喷头处设末端试水装置，其它防火分区和各楼层的最不利喷头处，均设DN25mm试水阀。
2.2.4.4系统控制
①湿式系统
i)火灾发生后喷头玻璃球爆碎，向外喷水，水流指示器动作，向消防控制中心报警，显
示火灾发生位置并发出声光等信号。
ii)系统压力下降，报警阀组的压力开关动作，并自动开启自动喷水灭火给水加压泵。与此
同时向消防控制中心报警。并敲响水力警铃向人们报警。给水加压泵在消防控制中心有
运行状况信号显示。
②预作用系统
准工作状态时配水管内不充水，火灾时由火灾自动报警系统自动开启雨淋报警阀后，
转为湿式系统的闭式系统。当火灾温度继续升高，闭式喷头的锁闭装置脱落，喷头自动
喷水。
③自动喷水灭火系统给水加压泵，应在泵房的控制盘上和消防控制中心的屏幕上均设有运
行状况显示装置。
2.2.4.5管材
①室内自动喷水灭火系统给水管采用内外热镀锌钢管。DN<100mm者采用丝扣连接，DN≥
100mm者采用沟槽式卡箍连接。
②室外埋地管采用内壁喷塑外壁涂石油沥青球墨铸铁给水管，橡胶圈接口。
③工作压力:2.6MPa。
2.2.5消防排水
2.2.5.1消防电梯坑底的侧面设有大于2立方水量的集水坑，坑内设2台消防潜水泵排除消防排水。
2.2.5.2消防排水，利用地下一层其余废水潜水泵坑进行排水。
2.2.6移动式灭火装置
2.2.6.1地下室的车库部分按中危险级A、B类火灾设计，每处设手提式磷酸铵盐干粉灭火器（MF/ABC5）2具，最大保护距离12米；设备房部分按中危险级A、E类火灾设计,每处设手提式磷酸铵盐干粉灭火器（MF/ABC5）2具，最大保护距离20米。
2.2.6.2综合楼及走廊、电梯前室等公共部位均按严重危险级A类火灾设手提式磷酸铵盐干粉式灭火器配（MF/ABC5）2具/处，最大保护距离15米。配电间及机房按中危险E类火灾设计, 设手提式磷酸铵盐干粉式灭火器配（MF/ABC4）2具/处，最大保护距离12米。
2.2.7气体灭火装置：
2.2.7.1设置部位：高压房、低压房、发电机房设置无管网七氟丙烷灭火系统。
2.2.7.2设计基本参数：高压房、低压房、发电机房采用全淹没式灭火系统，设计灭火浓度9％，气体喷放时间≤10 s。
2.2.7.3系统控制：系统设自动控制、手动控制、应急控制三种控制方式。
2.2.7.4气体灭火系统详见专业公司设计。
3、主要设备器材表
3.1、本工程设备表（包含地下室）：详表1-2
表1-2
序号
名称
规格型号
单位
数量
备注
一
消防给水系统

1
消火栓给水加压水泵
XBD15/40-W
台
2
一用一备，设在室外消防泵房内

(Q=40L/S H=150m N=110Kw)

2
自动喷水加压水泵
XBD17/30-W
台
2
一用一备，设在室外消防泵房内
(Q=30L/s H=170m N=110kW)

3
热浸镀锌钢板水箱
有效容积V=18m3
座
1
天面消防水箱
6×3×2m
4
湿式报警阀组
DN150,PN=1.2MPa
套
10
配套压力开关、延迟器等
5
水流指示器
DN150
套
若干

6
信号阀
DN150 PN=1.6MPa
套
若干

7
室内消火栓（单栓）
消火栓箱700×1000×160
套
52
箱内配DN65mm消火栓一个，DN65，L25m衬胶水带一条，DN19mm水枪一支，消火栓水泵启泵按钮和报警按钮、警铃、指示灯各一个。
8
室内减压稳压消火栓（单栓）
消火栓箱700×1000×160
套
209
箱内配DN65mm减压稳压消火栓两个，DN65 mm，L25m衬胶水带两条，DN19mm水枪两支，消防卷盘一套，消火栓水泵启泵按钮和报警按钮、警铃、指示灯各一个。
9
地下式消防水泵接合器

1)
消火栓系统水泵接合器
DN100,PN=2..5MPa
套
3
包括闸阀，止回阀，安全阀
2)
自动喷水灭火系统水泵接合器
DN100,PN=3.0MPa
套
2
包括闸阀，止回阀，安全阀
10
天面增压稳压设备

自动喷淋系统增压稳压装置
ZW(L)-I-Z-10
Q=0.83L/s H=47m N=1.5kw
套
1
配800的气压罐
11
灭火器
MF/ABC5

若干

二
污废水系统

1
潜水排污泵
80WQ40-15-4.0型
台
14
消防电梯集水坑和地下室集水坑

Q=40M3/h, H=15m N=4Kw

3.2、总图：详表1-3
主要设备器材表
表1-3
序号
名称
规格型号
单位
数量
备注
1
地上式消火栓
SS100/65-1.0
套
2

2
消火栓系统消防水泵接合器
SQX150-A型
套
6

3
自动喷水灭火系统消防水泵接合器
SQX150-A型
套
3

六、电气消防设计说明
1.设计范围
1.1、火灾自动报警
1.2、联动控制
1.3、火灾广播及消防电话
1.4、漏电火灾报警系统
1.5、消防供电及系统接地
2、消防控制室
消防控制室设在本栋首层内，该控制室与设备监控系统的监控中心及保安中心合用房间。消防控制室内设有火灾报警控制器、消防联动制台、应急广播设备、中央电脑、CRT显示器、打印机、电梯运行监控盘及消防专用电话总机、UPS电源设备及漏电火灾报警设备等。消防控制室内设有直接报警的外线电话。
3、火灾自动报警系统
本工程为一类防火建筑，火灾自动报警系统按一级设置。采用总线制报警系统。
　　1） 在 走道 、 电梯厅 、 设备房 、 大堂 等场所设置感烟探测器；在 中庭 （高大空间）设置红外光束感烟探测器或空气采样早期烟雾探测器。
　 2）点型感温探测器、感烟探测器的设置要满足《火灾自动报警系统设计规范》GB50116—98的要求。
　 3）在本建筑每个防火分区的公共场所的出入口等适当部位等处设置手动报警按钮。
　 4）在消火栓箱内设置消火栓按钮。
　 5）火灾自动报警控制器接收感烟、感温的火灾报警信号及水流指示器、检修阀、湿式报警阀、手动报警按钮、消火栓按钮的动作信号；还可接收排烟阀、加压阀的动作信号。
4、消防联动控制
消防控制室内设置联动控制台，其控制方式分为自动/手动控制、手动硬线直接控制。通过联动控制台，可实现对消火栓系统、自动喷水系统、防排烟系统、正压送风系统、防火卷帘门、防火门、电梯运行、气体灭火、应急广播、火灾应急照明等的监视及控制。火灾发生时可手动/自动切断空调机组、通风机及其它非消防电源。
4.1、消火栓系统监视与控制
在消防控制室可对消火栓加压泵的启、停控制，运行状态和故障显示；
消火栓加压泵、消火栓稳压泵均可由压力开关自动/手动控制；
消火栓按钮动作直接启动消火栓加压泵；消火栓启泵按钮的位置显示；
通过硬线手动直接启动消火栓加压泵；
消防泵房可手动启动消火栓加压泵；
消防控制室能显示消火栓加压泵的电源状况；
监视消防水池、水箱的水位。
4.2、自动喷水系统的监视和控制
喷水加压泵、喷水稳压泵的启、停控制；运行状态和故障显示；
监视水流指示器、湿式报警阀的压力开关、安全信号阀的工作状态；
报警阀处压力开关动作直接启动喷水加压泵；
通过硬线手动直接起动喷水加压泵；
消防泵房可手动启动喷水加压泵；
消防控制室还能显示喷水加压泵的电源状况。
4.3、正压送风系统的监视和控制
正压风机的启停控制，运行状态和故障显示；
控制正压送风口的开启及状态显示；
自动或通过硬线手动直接启动正压风机。
4.4、排烟系统的监视和控制
4.4.1专用排烟风机的控制
排烟风机的启停控制，运行状态和故障显示；
控制排烟阀的开启及状态显示；
自动或通过硬线手动直接启动排烟风机。
4.4.2排风兼排烟风机的控制
正常情况下该风机为通风换气使用，由就地手动控制，火灾发生时由消防控制室控制，并享有控制优先权，其控制方式与专用排烟风机相同。
4.4.3消防控制室能显示所有排烟阀、排烟口、正压送风阀、正压送风口的动作信号。
　4.5、电梯的监视和控制
4.5.1在消防控制室设置电梯监控盘，能显示各部电梯的运行状态；正常、故障、开门、关门及所处楼层位置显示。
4.5.2火灾发生时，根据火灾情况及场所，由消防控制室电梯监控盘发出指令，指挥电梯按消防等程序运行：对全部或任意一台电梯进行对讲，说明改变运行程序的原因；所有电梯均强制返回首层并将轿箱门打开；除消防电梯外，其余电梯均停止运行。
4.5.3电梯运行监视控制盘及相应的控制电缆由电梯厂商提供；
4.5.4电梯的火灾指令开关采用钥匙开关，由消防控制室负责火灾时的电梯控制。
4.6、消防控制设备对常开防火门的控制，应符合下列要求：
门任一侧的火灾探测器报警后，防火门应自动关闭；
防火门关闭信号应送到消防控制室。
4.7、防火卷帘门的控制
7.1用于防火隔离的卷帘门一步落下，由其一侧或两侧的感烟控测自动控制；
7.2用于通道上的卷帘门分两步落下，由其两侧的感烟、感温探测器自动控制；
7.3卷帘门的动作信号要送至消防控制室；
7.4在卷帘门两侧均设有专用光报警及手动控制按钮。
4.8、气体灭火系统的控制
4.8.1火灾自动报警系统的要求：气体灭火系统作为一个相对独立的系统，单独配置了自动控制所需的火灾探测器，可独立完成整个灭火过程。
4.8.2自动控制：消防控制室能显示系统的自动、手动工作状态；能在气体灭火系统报警、喷射各阶段有相应的声光信号，并关闭相应的防火门、窗，停止相关的通风空调系统，关闭有关部位的防火阀。
4.8.3该系统同时具有手动控制及应急操作功能。
4.8.4该系统应设备厂家提出具体安装方案，核定后方可施工。
4.9、消防控制室在确认火灾后，应能切断有关部位的非消防电源，并接通警报装置及火灾应急照明灯和疏散标志灯。
4.10、出入口控制系统必须满足紧急逃生要求。当通向疏散方向为防护面时，系统必须与火灾报警系统及其他紧急疏散系统联动，当发生火警或需要紧急疏散时，人员不使用钥匙应能迅速安全通过。
5、火灾应急广播系统
在消防控制室设置火灾应急广播机柜，该机柜与本工程的公共广播系统共用，机组采用定压式输出。火灾应急广播按建筑层或防火分区分路，每层或每一防火分区为一路。
5.1、在地下室及公共走道等公共场所设置火灾应急广播扬声器。
5.2、火灾发生时，消防控制室值班人员根据火情，自动或手动进行火灾应急广播，及时指挥，疏导人员撤离火灾现场。
播放疏散指令的控制程序如下：
二层及二层以上楼层发生火灾，应先接通着火层及相邻的上下层。
首层发生火灾，应先接通本层、二层及地下各层；地下室发生火灾，应先接通地下层及首层；含多个防火分区的单层建筑，应先接通着火防火分区及相邻的防火分区。
5.3、应急广播应设置备用扩音机，容量不小于应急广播时最大广播区扬声器容量总和的1.5倍。
5.4、火灾应急广播可兼作公共服务性广播，但应有火灾应急广播优先的功能。
6、火灾应急电话系统
在消防控制室设置消防专用电话总机；除在手动报警按钮、消火栓按钮等处设置消防专用电话塞孔外，在变配电室、消防泵房、通风机房、电梯机房及消防电梯桥厢、管理值班室、地下车库出入管理处等场所均设有消防专用电话分机；消防控制室设置可直接报警的外线电话。
7、漏电火灾报警系统
本建筑物火灾自动报警系统保护对象为一级，在 总配电箱 、 楼层配电箱 、 各设备房用电 等处的配电线路上设置了漏电火灾报警装置，报警信号传至消防控制室。
7.1该装置自成系统，由现场漏电报警器、总线制传送仪、PC机控制台和组态软件组成。
7.2系统应具有以下功能：
7.2.1探测漏电流、过电流、发出声光信号报警，准确报出故障线路，监视故障点的变化。
7.2.2储存各故障和操作试验信号
7.2.3切断漏电线路上的电流，并显示其状态。
7.2.4显示系统电源状态。
7.2.5消防控制室的PC机可对现场的漏电火灾报警器进行控制、监测，可实现中心与现场的双向通信功能。漏电火灾报警系统控制器设在消防控制室（值班室）内。
8、消防电源及系统接地
8.1、消防设备，如消防泵、防排烟风机、潜污泵、消防电梯、消防中心、变电所等设备及应急照明应均为一级用电负荷，根据规范均采用双回路（两个电源）供电，末端自动切换。
8.2、系统供电
本项目消防负荷按一级负荷设计，由市电引入两路独立的10KV高压电源供电。并配备业主自备的柴油发电机作备用电源。
柴油发电机设置说明：本工程消防按一级负荷设计，配备柴油发电机，作为整栋办公楼的消防电源。在平时，当市政电源发生故障时，启动柴油发电机，供电给本办公楼的包括消防及非消防在内的一、二级负荷；当发生火灾，同时市政电源无法正常工作时，内启动相应发电机，供电给本办公楼的消防负荷；
8.3、系统接地
消防系统接地利用大楼综合接地装置作为其接地极，设独立引下线。引下线采用1×35mm2PVC40。要求综合接地电阻不得大于0.5欧姆。
9　应急照明及疏散指示
9.1应急照明系统等采用专用回路双电源配电，并在末端互投；部分应急照明采用区域集中式供电(EPS)其连续供电时间不小于 30 min。
9.2 应急照明系统干线采用WDZN-YJV -1KV型铜芯交联聚乙稀绝缘、聚烯烃护套低烟无卤阻燃耐火电力电缆在强电间、吊顶内明敷于金属防火线槽；支线采用WDZN-BYJ型铜芯交联聚乙稀绝缘、聚烯烃护套低烟无卤阻燃耐火电线穿钢管或经阻燃处理的硬质塑料管暗敷于不燃烧体的结构层内，且保护层厚度不宜小于30mm。
9.3疏散照明：在楼梯间、消防电梯前室及通道等公共场所设置自带蓄电池（浮充）电源的疏散指示标志照明，其地面最低照度及时间应满足下表要求。
9.4备用照明：在变电所、消防水泵房、通风机房、电梯机房等场所设置备用照明，照度为正常照明的100%。
9.5 应急照明平时采用就地控制或由建筑设备监控系统统一管理，火灾时由消防控制室自动控制强制点亮全部应急照明灯。
区域类别
场所举例
最少持续通电时间（min）
照度（lu）
备用照明
疏散照明
备用照明
疏散照明
一般平面疏散区域
公共建筑的疏散楼梯间、防烟楼梯间前室、疏散通道、消防电梯间及其前室、合用前室
-
≥30
-
≥0.5
竖向疏散区域
疏散楼梯
-
≥30
-
≥5
人员密集流动疏散区域及地下室疏散区域
高层公共建筑中的观众厅、展览厅、多功能厅、餐厅、宴会厅、会议厅、候车(机)厅、营业厅、办公大厅和避难层(间)等场所
-
≥30
-
≥5
航空疏散区域
屋顶消防救护用直升机停机坪
≥60
-
不低于正常照明照度
-
避难疏散区域
避难层
≥60
-
不低于正常照明照度
-
消防工作区域
消防控制室、电话总机房
≥180
-
不低于正常照明照度
-
配电室、发电站
≥180
-
不低于正常照明照度
-
水泵房、风机房
≥180
-
不低于正常照明照度
-
10、消防系统线路的选型及敷设方式
10.1、消防报警系统线路
信号传输干线采用ZR-RVS-2x1.5mm2；电源干线采用ZR-BV-2x4mm2，电源支线采用ZR-BV-2x2.5mm2，电话线采用RYJVP-2x1.5mm2，广播线采用ZR-BV-2x1.5mm2。传输干线采用防火金属线槽在弱电间、吊顶内明敷设，支线采用穿钢管或经阻燃处理硬质塑料保护暗敷于不然烧体的结构层 内，且保护层厚度不宜小于30mm。由顶板接线盒至消防设备一段线路穿金属耐火（阻燃）波纹管。
10.2、消防设备线路
普通380V电缆采用WDZA-YJV-1KV型铜芯交联聚乙稀绝缘、聚烯烃护套低烟无卤阻燃A类电力电缆，由事故电源母线供给消防负荷的电缆采用WDZN-YJV -1KV型铜芯交联聚乙稀绝缘、聚烯烃护套低烟无卤阻燃耐火电力电缆，密集母线采用阻燃密集绝缘型母线，供消防负荷的支线导线采用WDZN-BYJ型铜芯交联聚乙稀绝缘、聚烯烃护套低烟无卤阻燃耐火电线或WDZN-YJV -1KV型铜芯交联聚乙稀绝缘、聚烯烃护套低烟无卤阻燃耐火电力电缆。
凡管径大
