暗 盖 板 涵 技 术 交 底 书
表号：T11J—L110
单位：中铁XX局XX高速项目部 编号：003
主 送 单 位
施工技术部
共4 页
接 收 单 位
各分部和各桥涵施工队
日 期
2012年12月7日
施工准备
基坑开挖
基地处理
基础施工
台身施工
八字墙施工
盖板安装
盖板预制
立模
砼集中拌合
罐车运输
砼入模
钢筋绑扎
立模
钢筋绑扎
立模
钢筋绑扎
立模
承载力检测
合格
合格
合格
合格
合格
合格
合格
合格
合格
帽石施工
台背回填
合格
合格
合格
施工工艺流程图

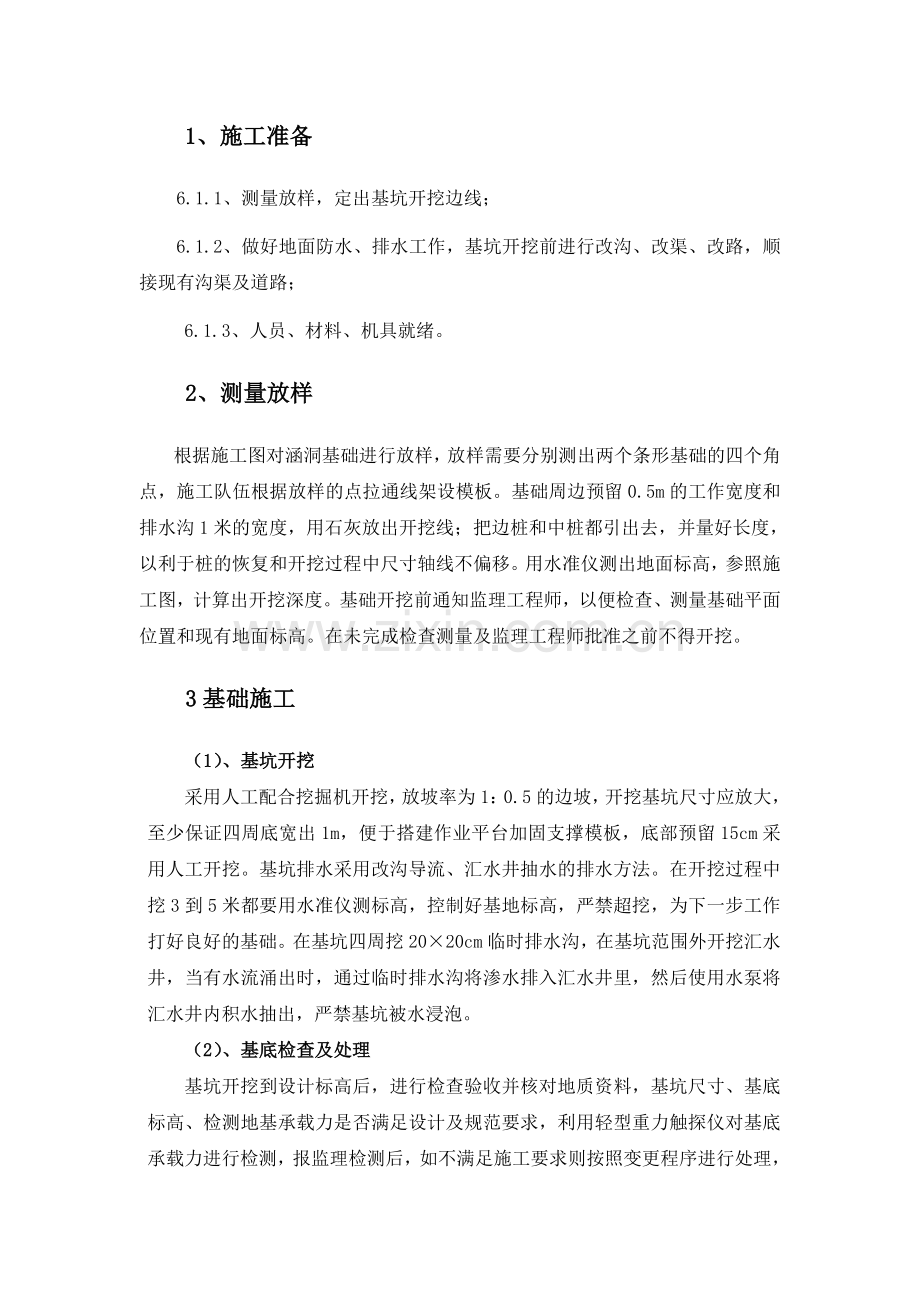

1、施工准备
6.1.1、测量放样，定出基坑开挖边线；
6.1.2、做好地面防水、排水工作，基坑开挖前进行改沟、改渠、改路，顺接现有沟渠及道路；
6.1.3、人员、材料、机具就绪。
2、测量放样
根据施工图对涵洞基础进行放样，放样需要分别测出两个条形基础的四个角点，施工队伍根据放样的点拉通线架设模板。基础周边预留0.5m的工作宽度和排水沟1米的宽度，用石灰放出开挖线；把边桩和中桩都引出去，并量好长度，以利于桩的恢复和开挖过程中尺寸轴线不偏移。用水准仪测出地面标高，参照施工图，计算出开挖深度。基础开挖前通知监理工程师，以便检查、测量基础平面位置和现有地面标高。在未完成检查测量及监理工程师批准之前不得开挖。
3基础施工
（1）、基坑开挖
采用人工配合挖掘机开挖，放坡率为1：0.5的边坡，开挖基坑尺寸应放大，至少保证四周底宽出1m，便于搭建作业平台加固支撑模板，底部预留15cm采用人工开挖。基坑排水采用改沟导流、汇水井抽水的排水方法。在开挖过程中挖3到5米都要用水准仪测标高，控制好基地标高，严禁超挖，为下一步工作打好良好的基础。在基坑四周挖20×20cm临时排水沟，在基坑范围外开挖汇水井，当有水流涌出时，通过临时排水沟将渗水排入汇水井里，然后使用水泵将汇水井内积水抽出，严禁基坑被水浸泡。
（2）、基底检查及处理
基坑开挖到设计标高后，进行检查验收并核对地质资料，基坑尺寸、基底标高、检测地基承载力是否满足设计及规范要求，利用轻型重力触探仪对基底承载力进行检测，报监理检测后，如不满足施工要求则按照变更程序进行处理，若满足要求，进入下道工序。
（3）、基础测量放样
放样需要分别测出两个条形基础的四个角点，施工队伍根据放样的点拉通线架设模板；中间设置一道沉降缝，防止由于地基不均匀下沉导致混凝土开裂破坏影响正常使用。
（4）、基础钢筋加工
1、所用钢筋均有制造厂家的的质量保证书和出厂合格证，且工地试验室应按规定进行抽样检查，其技术总要求应符合现行国家标准的有关规定。
2、钢筋在钢筋场地集中下料、弯制成型，再倒运至现场进行绑扎安装。
3、钢筋加工弯制前，其表面的油渍、漆污、浮皮、铁锈等应清除干净，钢筋应顺直，无局部折曲，加工后表面无削弱钢筋界面的痕迹。
钢筋加工允许偏差
项目
允许偏差（mm）
受力钢筋顺长度方向加工后的全长
±10
弯起钢筋各部分尺寸
±20
箍筋、螺旋筋各部分尺寸
±5
4、钢筋绑扎
钢筋绑扎接头应设置在承受应力较小处，并应分散布置。配置在“同一截面”内的受力钢筋的截面面积，占受力钢筋总截面面积的百分率，应符合设计要求。当设计未提要求时，应符合下列规定：
a、绑扎接头在受拉区不得大于25%，在受压区不得大于50%：
b、钢筋接头应避开钢筋弯曲处，距弯曲点的距离不得小于钢筋直径的10倍;
c、在同一根钢筋上应少设接头。
（5）、基础钢筋安装
钢筋采用在钢筋场统一加工成型后拉至现场安装、预埋。钢筋加工及安装需满足《公路桥涵施工技术规范》（JTG/TF50-2011）的相关要求，钢筋应重点控制主筋长度及主筋保护层厚度、斜交加固区钢筋位置及间距。
钢筋应按设计图纸要求进行绑扎安装。钢筋品种、规格、数量、形状、位置、间距、接头等均应符合设计图纸的要求，并严格做好原材料的抽检和接头试验工作。
钢筋骨架应绑扎牢固并有足够的刚度，且在混凝土浇筑过程中，不发生任何松动或大的变形。
第二层基础要埋入预埋钢筋，用通长筋采用搭设钢筋架子固定钢筋。
钢筋保护层5cm，采用同一标号混凝土垫块，保护层垫块宜错开布置且保证4个/m3。
在钢筋的交叉点处，采用0.7~2.0mm的铁丝，按逐点改变扎丝方向（8字形）交错扎结，或按双对角线（十字形）方式扎结。
钢筋绑扎要整齐。盘筋和弯曲的钢筋，采用冷拉方法调直时，Ⅰ级钢筋冷拉率不得大于2%，Ⅱ级钢筋不得大于1%。钢筋的截断及弯曲工作均在钢筋加工场进行。 钢筋应按图纸所示的形状进行弯曲，主筋弯曲及标准弯钩应根据规范，弯钩直线段长度一般不小于5d 。纵向钢筋采用电弧焊，所有焊工应持证上岗，质检员每个焊接点进行仔细检查，并报请监理检查。
钢筋安装的允许偏差表 表6-1
序号号
偏 差 名 称
允许偏差
1
双排钢筋，其排与排间距的局部偏差
±5mm
2
同一排中受力钢筋间距的局部偏差
板、墙、大体积
±20mm
3
分布钢筋间距
±20mm
4
箍筋间距
绑扎骨架
±20mm
焊接骨架
±10mm
5
弯起点的偏差（加工偏差±20mm包括在内）
±30mm
6
保护层厚度（c）
c≥35mm
±10mm
25mm<c<35mm
±5mm

（6）、基础模板安装
基础模板采用竹胶板，为了防止模板受到砼内应力的影响而变形，保证涵洞基础的线性与美观，在模板纵向每50cm加竖向肋骨一根，横向在上、中、下各加一条肋骨。肋骨采用钢管，两侧模板采用对拉螺杆对拉，并用顶托支撑。模板在支立前进行除尘、涂脱模剂，脱模剂涂均匀，脱模剂需得到监理的认可，安装完毕后对其进行平面位置、顶部高程、节点联系及纵横向、稳定性进行检查，监理签认后方可浇注混凝土。
模板、支架及拱架安装的允许偏差
项 目
允许偏差（mm）
模板标高
基础
±15
柱、墙和梁
±10
墩台
±10
模板内部尺寸
上部构造的所有构件
+5，0
基础
±30
墩台
±20
轴线偏位
基础
15
柱或墙
8
梁
10
墩台
10
模板相邻两板表面高低差
2
模板表面平整
5
预埋件中心线位置
3
预留孔洞中心线位置
10

（7）、基础沉降缝预留
浇筑前按图纸要求设置沉降缝，沉降缝中间设一道，缝宽2cm，用泡沫板隔开。具体位置需结合地基土质变化情况及路堤高度而定。对于有角度的明通道，沉降缝是沿路线方向的，板是平行四边形的。
（8）、基础砼浇筑
混凝土强度为C25，由混凝土运输车运输至浇筑现场运至现场的混凝土不得有离析和泌水现象，每车混凝土在使用前先进行坍落度检测，控制坍落度在3～5cm。现场做试块两组，拿回实验室进行养护。混凝土由导槽导入基坑；浇筑混凝土时采用插入式振动器与表面振动器进行振捣。插入式振动器振捣时，其移动间距不应超过振动器作用半径的1.5倍，并注意与侧模保持50～100mm的距离；每一处振动完毕后应缓慢的提出振动棒；振动时振动棒避免碰撞模板、钢筋及其他预理件；对每一振动部位，必须振动到该部位砼停止下沉，不再冒出气泡、表面呈现平坦、泛浆为止。浇筑完成后检查预埋的与台身的连接钢筋，预埋深度不能小于30cm。砼初凝时注意要凿毛。
（9）、拆模
待基础混凝土强度达到75%后拆除模板，拆模板时避免过大振动，遵循先支后拆、后支先拆的原则。不磕不碰混凝土表面。模板拆完后要马上清除表面水泥浆等杂物，并涂刷脱模剂归堆放好，确保不变形。
（10）、基础砼养生
根据气候条件选择相应的方法进行养护，采用彩条布和草帘覆盖结构物，彩条布覆盖在混凝土上，草帘覆盖在彩条布上面，洒水养生保证土工布保持湿润。
（11）支撑梁施工
支撑梁为30cmX40cm，在做支撑梁时底部必须先压实，用打夯机夯实基底，铺设15cm砂砾垫层。
4、台身施工
（1）、台身施工放线
在涵洞基础施工完毕后，在浇筑完毕的基础上用全站仪测出涵洞台身的精确位置，并用记号笔做好明显的标记。
（2）、台身钢筋加工
钢筋在钢筋加工厂集中加工成型后，运至现场进行拼装，钢筋焊接及绑扎应符合设计及规范要求，单面焊接时，焊缝长度不小于10d，双面焊接时，焊缝长度不小于5d，d为焊接钢筋直径。具体加工要求和技术要点可参照基础钢筋加工方法及工艺。
（3）、台身钢筋安装
涵台钢筋安装根据基础沉降缝、基础预埋连接筋的位置分段绑扎、焊接钢筋，钢筋应按设计图纸要求进行绑扎安装。
钢筋骨架应绑扎牢固并有足够的刚度，且在混凝土浇筑过程中，不发生任何松动或大的变形。
钢筋保护层5cm，采用同一标号混凝土垫块，保护层垫块宜错开布置且保证4个/m3。
在钢筋的交叉点处，采用0.7~2.0mm的铁丝，按逐点改变扎丝方向（8字形）交错扎结，或按双对角线（十字形）方式扎结。
钢筋绑扎要整齐。盘筋和弯曲的钢筋，采用冷拉方法调直时，Ⅰ级钢筋冷拉率不得大于2%，Ⅱ级钢筋不得大于1%。钢筋的截断及弯曲工作均在钢筋加工场进行。 钢筋应按图纸所示的形状进行弯曲，主筋弯曲及标准弯钩应根据规范，弯钩直线段长度一般不小于5d 。纵向钢筋采用电弧焊，所有焊工应持证上岗，质检员每个焊接点进行仔细检查，并报请监理检查。钢筋安装的允许偏差可参照表6-1。
（4）、台身模板安装
基础模板采用竹胶板，为了防止模板受到砼内应力的影响而变形，在模板纵向每40cm加竖向肋骨一根，横向在上、中、下各加一条肋骨。肋骨采用钢管，涵台墙身用穿PVC管的φ12圆钢拉筋对内外模板对拉来进一步加固内外模板。拉杆横向间距为60cm，竖向间距为60 cm，且要横向在同一水平线，竖向一条直线。对拉时应注意涵台厚度、钢筋保护层厚度符合设计要求。拉筋设好后，用钢管加固外模板。模板在支立前进行除尘、涂脱模剂，脱模剂涂均匀，脱模剂须得到监理的认可，安装完毕后对其进行平面位置、顶部高程、节点联系及纵横向、稳定性进行检查，监理签认后方可浇注混凝土。
（5）、台身沉降缝预留
模板在安装时应预留好沉降缝，沉降缝的位置应和基础预留的沉降缝位置相对应，缝宽2cm，用泡沫板隔开。
（6）、台身混凝土浇筑
浇筑前清理模板内杂物，洒水润湿接茬砼面，并再次检查钢筋保护层厚度，确保符合设计要求。混泥土采用红安县长信商砼拌和站的商品混凝土，混凝土强度为C30，砼运输车运至现场，控制坍落度在3～5cm。现场做试块两组，拿回实验室进行养护。吊车吊砼吊斗送混凝土入模或直接泵送。砼自由倾落高度不大于2m，分层浇筑，每层30cm，浇筑顺序为从下至上、从边向中间，两涵台应对称浇筑。用φ50 mm插入式振动器振捣，其移动间距不超过振动器作用半径的1.5倍，与侧模保持50～100mm的距离，振捣完毕后缓慢的提出振动棒，避免振动棒碰撞模板、钢筋及其它预埋件，每一振动部位必须振动到该部位混凝土密实为止，观察方法为混凝土停止下沉，不再冒气泡，表面呈现平坦、泛浆。混凝土的浇筑应连续进行直到完成。混凝土灌注完毕后，对顶面进行修整，抹平定浆后，再一次收浆压光，并及时用彩条布和草帘进行覆盖（注意台身根据沉降缝位置浇筑一个，待达到强度时再浇筑另一个）。
（7）、拆模
待混凝土强度达到75%后拆除模板，先拆外模板，后内模板，即先外模板后内模板。拆模板时避免过大振动，遵循先支后拆、后支先拆的原则。不磕不碰混凝土表面。模板拆完后要马上清除表面水泥浆等杂物，并涂刷脱模剂归堆放好，确保不变形。拆除模板后，拉筋取出来，要及时封墙，封墙所用砂浆应与墙身砼颜色一致，保证美观。
（8）、涵台砼养生
根据气候条件选择相应的方法进行养护，采用彩条布和草帘覆盖结构物，保持湿润，进行洒水养护，防止混凝土热胀冷缩开裂。
5、台帽施工
涵台施工完毕，经测量和质检人员、监理工程师检验合格后方可进行台帽施工。
（1）、测量放样
用全站仪精确放出台帽位置，并用墨线弹画标记。
（2）、台帽钢筋安装
将台身顶面凿毛、清洗干净后，按照设计图纸绑扎台帽钢筋，钢筋绑扎完成后进行模板安装。注意留电缆槽，中间有预埋锚栓钢筋，背墙有预埋搭板钢筋，放板的位置要做成台阶状，有2%的坡比。注意路基的坡比，纵向的坡比与路面相同。
（3）、台帽模板安装
台帽模板采用木模板，模板加固采用内撑外拉，并用钢管、铁扣斜撑加固。经检验合格后，才能进行砼的浇筑。
（4）、台帽砼浇筑
砼采用拌和站集中拌制，砼罐车运输。砼强度等级为C30。砼一次浇筑成型，除预留沉降缝外，不留施工接缝。砼浇筑完后1.5～24h之内，不得受到振动。台帽施工中必须注意控制标高。
（5）、拆模、台帽砼养护
待混凝土强度达到75%后拆除模板，砼浇筑完毕要注意养护，可采用保温效果较好的材料覆盖养生。在底座上铺1.2cm厚竹胶板形成底模板，底模中线应挂线检查，符合后加以固定。检查合格后，涂以新机油，以利脱模。
6、钢筋混凝土盖板施工
⑴、钢筋混凝土盖板的预制在小型构件预制场内制作，砼采用集中拌和，所有砼均由拌合站供应，砼采用罐车运输到位后直接浇注，当无条件时则考虑二次转运方案。
⑵、模板采用钢模板，支撑采用木支撑或钢管支撑方案。
⑶、盖板钢筋采用在钢筋场统一加工成型后拉至现场安装，钢筋加工及安装需满足《公路桥涵施工技术规范》（JTG/TF50-2011）的相关要求，盖板钢筋应重点控制主筋长度及主筋保护层厚度、斜交加固区钢筋位置及间距。钢筋允许偏差详见表5-1。
⑷、预制盖板浇筑混凝土前，先对模板、钢筋等进行检查，模板内杂物、积水和钢筋上的污垢必须清理干净；模板如有缝隙，应立即填塞严密，模板内面是否涂刷脱膜剂且是否均匀，如没有涂刷则应立即进行补刷。
⑸、浇筑混凝土时采用插入式振动器与表面振动器进行振实。插入式振动器振捣时，其移动间距不应超过振动器作用半径的1.5倍，并注意与侧模保持50～100mm的距离；每一处振动完毕后应缓慢的提出振动棒；振动时振动棒避免碰撞模板、钢筋及其他预理件；对每一振动部位，必须振动到该部位砼停止下沉，不再冒出气泡、表面呈现平坦、泛浆为止。然后采用表面振动器对盖板进行振实，振实时控制振动器平板覆盖已振实部分10cm左右，以避免漏振。
7、盖板安装
盖板预制完成后，强度达到85%后才可脱底模、移动和堆放，堆放时应在块件端部两点搁置，不得把上下面倒置。强度达到100%后方可进行吊装，吊装时采用钢丝绳捆绑吊走，人工配合吊车安装。安装好盖板后用M10砂浆填塞缝隙。

8、沉降缝及防水层
本工程设计沉降缝宽度为2cm，基础及涵台施工时，为保证缝宽，用2cm厚沥青模板安放在沉降缝位置，支模及结构砼施工过程中保证板缝垂直、上下贯通，结构成型后再掏出。涵台外侧沉降缝采用沥青麻筋填缝，厚5cm，麻筋需提前浸在沥青中，填缝前要拿出晾干，不得污染墙体；台身内侧沉降缝采用M10砂浆封闭，沉降缝中间满塞粘土；整个台身外表（包括盖板）涂刷沥青两层，每层1.5mm，需注意的是填缝台背处，填缝前先将缝内清理干净，用钢筋棍将缝内用麻筋填满捣实，涵洞沉降缝应竖直、平整，上下不得交错，缝宽均匀一致，填缝料应填塞密实且不透水；防水层应敷设密贴、平整、均匀。
9、附属工程
在涵台、八字墙强度达到70%后，方可施工帽石以及浆砌附属，帽石施工前，施作预埋接茬筋，立模时保证线性顺直，浇筑时需振捣密实，防止出现空洞，蜂窝马面；浆砌施工，采用砂浆应满足设计要求，坐浆法砌筑，砂浆饱满，勾缝缝宽2cm，深1cm，每个勾缝闭合图形采用五边形或者六边形，大小均匀，线性圆滑，直径一般30cm左右，错缝7-8cm，不能出现通缝
10、涵背回填
盖板安装完毕后，应采用水泥砂浆填充台背与盖板间的间隙，当填塞砂浆或混凝土强度达到75%时，方可进行回填土。回填时从涵台两侧不小于2倍孔径范围内同时采用水平分层、对称地按照设计要求进行填筑、压实，回填土的分层厚度宜为10cm-20cm，用小型机械进行压实。回填时要对称、分层填筑、夯实，从填方基底或涵洞顶部至路床顶面均为96%的压实度标准。
11、施工要点
1、基础
（1）、基底标高，平面尺寸符合设计要求。
（2）、保证水位应在基础底面以下，基底不积水、不泡水。
（3）、换填（如果设计有要求）换填施工要符合规范要求，宽度要预留足够的富余宽度。
（4）、地基承载能力与设计图纸不符且达不到要求时，要及时上报，按照规定程序办理有关手续申请变更。
2、钢筋加工、安装
（1）、调直除锈，做到平直没有局部弯折，表面洁净没有油污，没有锈斑。
（2）、钢筋焊接：
① 电焊工要持证上岗。
② 焊条、焊剂应有合格证且符合要求。
③ 经过试焊，焊接工艺、参数已经得到监理工程师同意。
④ 钢筋的焊接接头采用搭接焊时，轴线要一致，焊缝长度单面焊不小于10d，双面焊不小于5d，焊缝饱满没有焊渣。
⑤ 焊接接头采用对接焊时，接头处不可以有裂纹，钢筋表面没有烧伤、没有咬边·、没有裂缝，没有焊瘤等情况。
⑥ 接头处的弯折不大于4度，轴线偏移不得大于2mm。
⑦ 受拉区主筋不得使用绑扎，受拉区主筋接头在同一断面数量不得超过50%，受拉区主筋焊接接头应避免最大应力断面。
（3）、钢筋骨架：
①骨架长度、直径、主筋规格、根数、间距、箍筋、点筋位置，保护层厚度符合设计要求。
②保护层垫块齐全可靠。
3、立模
（1）、各部位尺寸符合设计要求。
（2）、支架连接应该紧密，保证支架稳定、可靠。
（3）、模板应该用内撑支撑，用螺丝栓紧，防止下沉，其他支撑应稳定、牢固。
（4）、模板的接缝必须密合，外露部分接缝处理措施良好，通道外露面必须为大型的钢模或贴塑胶合板。
（5）、伸缩缝板按照固定做好防水处理，位置正确、固定牢靠，上下贯通。
4、基础砼
（1）、施工配合比按照实际砂、石的含水量及时调整。
（2）、检查砼坍落度符合要求。
（3）、制作砼试块。
（4）、混合料计量可靠准确。
（5）、伸缩缝尺寸、位置正确、牢固。
（6）、施工现场做到文明、安全。
5、浇筑墙身砼
（1）、必须满足基础砼浇筑的条件。
（2）、前后场配合紧密，不允许出现等料等类似情况发生。
（3）、防止砼撞击，造成灰浆、骨料分离的情况。
（4）、注意分层浇筑厚度及间歇时间的规定。
（5）、振捣工序、应该有专人专职，按照层次顺序进行充分振捣，没有漏振，不过振，防止泌水。
（6）、注意检查浇筑中模板、钢筋、支撑移位、变形情况。
6、砼养生
（1）、检查养生方法和时间及时组织养生，即使模板覆盖阶段，也应该及时充分保持湿润状态。
7、质量要求
（1）、强度必须符合设计要求。
（2）、长度、宽度、高度、各点标高应该符合要求。
（3）、平整度、光洁度、垂直度、水泡孔、蜂窝麻面达到规范要求。
