机械设计习题卡06答案.doc

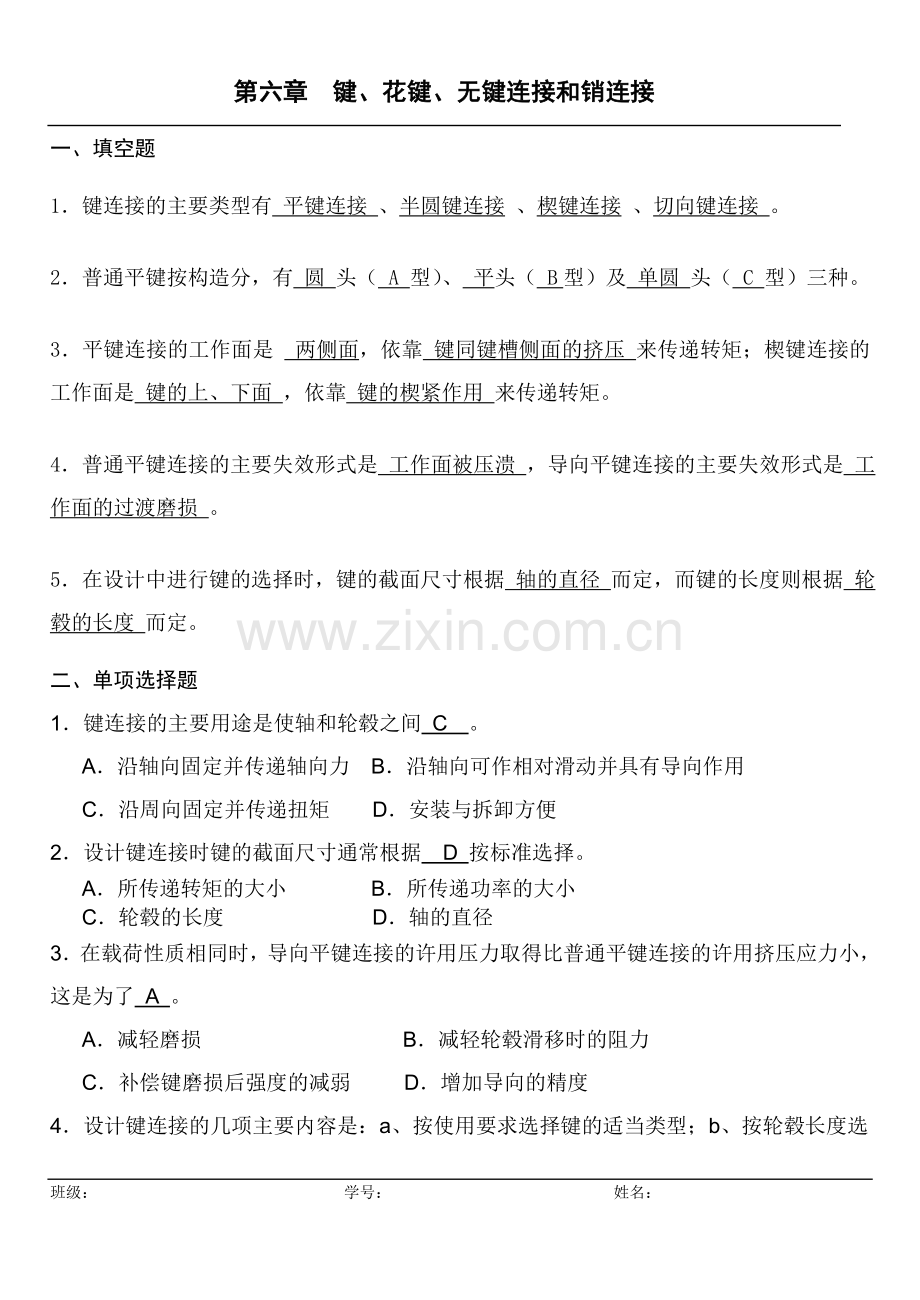

第六章 键、花键、无键连接和销连接一、填空题1键连接的主要类型有 平键连接 、半圆键连接 、楔键连接 、切向键连接 。2普通平键按构造分，有 圆 头（ A 型）、 平头（ B型）及 单圆 头（ C 型）三种。3平键连接的工作面是 两侧面，依靠 键同键槽侧面的挤压 来传递转矩；楔键连接的工作面是 键的上、下面 ，依靠 键的楔紧作用 来传递转矩。4普通平键连接的主要失效形式是 工作面被压溃 ，导向平键连接的主要失效形式是 工作面的过渡磨损 。5在设计中进行键的选择时，键的截面尺寸根据 轴的直径 而定，而键的长度则根据 轮毂的长度 而定。二、单项选择题1键连接的主要用途是使轴和轮毂之间 C 。A沿轴向固定并传递轴向力 B沿轴向可作相对滑动并具有导向作用C沿周向固定并传递扭矩 D安装与拆卸方便2设计键连接时键的截面尺寸通常根据 D 按标准选择。A所传递转矩的大小 B所传递功率的大小 C轮毂的长度 D轴的直径3在载荷性质相同时，导向平键连接的许用压力取得比普通平键连接的许用挤压应力小，这是为了 A 。A减轻磨损 B减轻轮毂滑移时的阻力 C补偿键磨损后强度的减弱 D增加导向的精度4设计键连接的几项主要内容是：a、按使用要求选择键的适当类型；b、按轮毂长度选择键的长度；c、按轴的直径选择键的剖面尺寸；d、对连接进行必要的强度校核。在具体设计时，一般顺序是： C 。Abacd Bbcad Cacbd Dcdba5平键连接能传递的最大扭矩为T，现要传递的扭矩为1.5T，则应 D 。A把键长L增大到1.5倍 B把键宽b增大到1.5倍C把键高h增大到1.5倍 D安装一对平键6普通平键连接的承载能力一般取决于 D 。A轮毂的挤压强度 B键工作表面的挤压强度C轴工作面的挤压强度 D上述三种零件中较弱材料的挤压强度7C型普通平键与轴连接，键的尺寸为bhL14965，则键的工作长度为 A 。A58mm B61mm C65mm D51mm8下面是几种普通平键连接的剖视面，其中 B 在结构上正确。9楔键连接的主要缺点是 D A.键的斜面加工困难 B.键安装时易损坏 C.键楔紧后在轮毂中产生初应力 D.轴和轴上零件对中性差10半圆键和切向键的应用场合是 B 。A前者多用来传递较大扭矩，后者多用来传递较小扭矩B前者多用来传递较小扭矩，后者多用来传递较大扭矩C各种大小扭矩均可传递11常用来制造键的材料是 B 。A低碳钢 B. 中碳钢 C. 高碳钢 D. 合金钢12. 轴的键槽通常是由 D 加工而得到的。A. 插削 B. 拉削 C. 钻及铰 D. 铣削13. 楔键和 B ，两者的接触面都具有1:100的斜度。A. 轴上键槽的底面 B. 轮毂上键槽的底面 C. 键槽的侧面14. 半圆键和切向键的应用场合是 B 。A. 前者多用来传递较大转矩，后者多用来传递较小转矩B. 前者多用来传递较小转矩，后者多用来传递较大转矩C. 两者都用来传递较小转矩D. 两者都用来传递较大转矩15. 花键连接与平键连接(采用多键时)相比较， C 的观点是错误的。A. 承载能力比较大B. 旋转零件在轴上有良好的对中性和沿轴移动的导向性C. 对轴的削弱比较严重D. 可采用研磨加工来提高连接质量和加工精度16. 花键连接的强度，主要取决于 C 强度。A. 齿根弯曲 B. 齿根剪力 C. 齿侧挤压 D. 齿侧接触17. 应用较广的花键齿形是 C 。A. 矩形与三角形 B. 渐开线与三角形C. 矩形与渐开线 D.矩形、渐开线与三角形三、简答题1根据用途不同，平键分为哪几种类型？其中哪些用于静连接，哪些用于动连接？根据用途不同，平键分为普通平键、薄型平键、导向平键和滑键四种。其中普通平键和薄型平键用于静连接，导向平键和滑键用于动连接。2薄型平键连接与普通平键连接相比，在使用场合、结构尺寸和承载能力上有何区别？薄型平键与普通平键的主要区别是键的高度约为普通平键的60%-70%，也分为圆头、平头和单圆头三种形式，但传递转换的能力较低，常用于薄壁结构、空心轴和一些径向尺寸受限制的场合。3. 普通平键的强度条件怎样(用公式表示)？如何在进行普通平键连接强度计算时，强度条件不能满足，可采用哪些措施？普通平键连接的强度条件为： ：传递的转矩；：键与轮毂的接触高度；：键的工作长度；：轴的直径。可采用的措施有：a. 增大键和轮毂的长度，但键不宜过长，否则，载荷沿键长分布不均；b. 用两个键相隔1800布置；c. 改用花键; d. 更换键、轴或毂的材料。4为什么采用两个平键时，一般布置在沿周向相隔的位置；采用两个楔键时，相隔 ；而采用两个半圆键时，却布置在轴的同一母线上？两个平键沿周向相隔布置，对轴的削弱均匀，并且两键对轴的挤压力平衡，对轴不产生附件弯矩，受力状态较好。两个楔键相隔布置，若夹角过小，则对轴的局部削弱过大，若夹角过大，则两个楔键的总承载能力下降，若夹角为，两个楔键承载能力相当于一个楔键的承载能力。两个半圆键布置轴的同一母线上。半圆键对轴的削弱较大，两个半圆键不能放在同一横截面上，只能放在同一母线上。5. 平键和楔键在结构和使用性能上有何区别？为什么平键应用较广？平键的工作面是两侧面，楔键的上、下面为工作面；楔键的上表面和与它相配合的轮毂键槽底面均有1:100的斜度，而平键无斜度。楔键连接的缺点是键楔紧后，轴和轮毂的配合产生偏心和偏斜，因此楔键主要毂类零件的定心精度要求不高和低转速的场合。平键连接具有结构简单、装拆方便、对中性好优点，因此应用较广。6. 半圆键与普通平键连接相比，有什么优缺点？它适用在什么场合？半圆键也是靠侧面来传递转矩，它工艺性好、装配方便，尤其适用于锥形轴端与轮毂的连接。缺点是轴上键槽较深，对轴的强度削弱较大，故一般只用轻载连接中。7为什么在轴的零件图上，轴的键槽深度可以用表示，也可以用 标注？而在轮毂的工作图上，键槽深度必须用来标注(轴的直径)？轴上键槽深度(或)或毂上键槽深度不受槽宽的影响，测量精度及稳定性较好，故采用这种标注方法。8什么叫无键连接？它有何优缺点？凡轴与毂的连接不用键或花键时，统称为无键连接。无键连接主要有型面连接和胀紧连接。型面连接：轴和毂孔通过非圆截面构成连接。型面连接装拆方便，能保证良好的对中性；连接面上没有键槽及尖角，减少了应力集中，故可传递较大的转矩。加工工艺比较复杂。胀紧连接：在轴和毂孔之间装入胀紧连接套而构成的一种静连接。胀紧连接定心性好，装拆方便，引起的应力集中小，承载能力高，并有安全保护作用。由于要在轴和毂孔间安装胀紧套，应用时会受到结构尺寸的限制。9. 销有哪几种？各用在何种场合？销根据用途可分为定位销、连接销和安全销三种。定位销用来固定零件之间的相对位置，它是组合加工和装配时的重要辅助零件。连接销可传递不大的载荷；安全装置中过载剪断元件称为安全销。四、计算分析题1. 图示减速器的低速轴与凸缘联轴器及圆柱齿轮之间分别用键连接。已知：轴传递的转矩T1000Nm，齿轮材料为锻钢，若，许用安全系数。凸缘联轴器的材料为HT250，工作时有轻微冲击，连接处轴及轮毂的尺寸如图示。试选择键的类型和尺寸，并校核其连接强度。联轴器处的键：根据结构要求，选用A型普通平键。由轴径，选取，根据轮毂宽度，选取键长。校核：根据表6-2知，轻微冲击下，HT250的许用挤压应力，所以，故联轴器处键合用。齿轮连接处的键：根据结构要求，选用A型普通平键。由轴径，选取，根据轮毂宽度，选取键长。校核： 根据表6-2知，轻微冲击下，钢的许用挤压应力，所以，故齿轮处键合用。2. 图示牙嵌离合器在左右两半分别用键与轴、相联接，在空载下，通过操纵可使右半离合器沿导向键在轴上作轴向移动。该轴传递的转矩T1000Nm，轴径，右半离合器的轮毂长L130mm，工作中有轻微冲击，离合器及轴均为钢制。试选择右半离合器的导向平键的尺寸，并校核该联接的强度。 根据结构要求，选择A型导向平键。根据轴径，轮毂长度，行程长及导向平键的标准长度系列，查表6-1知，。校核：导向平键连接结构属于动连接，通常只需要进行耐磨性计算，校核其表面压力即可。式中，转矩，接触高度，轴径，键的工作长度。所以。对于动连接，钢的许用压力，所以，故该键合用。其中专业理论知识内容包括：保安理论知识、消防业务知识、职业道德、法律常识、保安礼仪、救护知识。作技能训练内容包括：岗位操作指引、勤务技能、消防技能、军事技能。二培训的及要求培训目的安全生产目标责任书为了进一步落实安全生产责任制，做到“责、权、利”相结合，根据我公司2015年度安全生产目标的内容，现与财务部签订如下安全生产目标：一、目标值：1、全年人身死亡事故为零，重伤事故为零，轻伤人数为零。2、现金安全保管，不发生盗窃事故。3、每月足额提取安全生产费用，保障安全生产投入资金的到位。4、安全培训合格率为100%。二、本单位安全工作上必须做到以下内容： 1、对本单位的安全生产负直接领导责任，必须模范遵守公司的各项安全管理制度，不发布与公司安全管理制度相抵触的指令，严格履行本人的安全职责，确保安全责任制在本单位全面落实，并全力支持安全工作。 2、保证公司各项安全管理制度和管理办法在本单位内全面实施，并自觉接受公司安全部门的监督和管理。 3、在确保安全的前提下组织生产，始终把安全工作放在首位，当“安全与交货期、质量”发生矛盾时，坚持安全第一的原则。 4、参加生产碰头会时，首先汇报本单位的安全生产情况和安全问题落实情况；在安排本单位生产任务时，必须安排安全工作内容，并写入记录。 5、在公司及政府的安全检查中杜绝各类违章现象。 6、组织本部门积极参加安全检查，做到有检查、有整改，记录全。 7、以身作则，不违章指挥、不违章操作。对发现的各类违章现象负有查禁的责任，同时要予以查处。 8、虚心接受员工提出的问题，杜绝不接受或盲目指挥；9、发生事故，应立即报告主管领导，按照“四不放过”的原则召开事故分析会，提出整改措施和对责任者的处理意见，并填写事故登记表，严禁隐瞒不报或降低对责任者的处罚标准。 10、必须按规定对单位员工进行培训和新员工上岗教育；11、严格执行公司安全生产十六项禁令，保证本单位所有人员不违章作业。 三、 安全奖惩： 1、对于全年实现安全目标的按照公司生产现场管理规定和工作说明书进行考核奖励；对于未实现安全目标的按照公司规定进行处罚。 2、每月接受主管领导指派人员对安全生产责任状的落班级： 学号： 姓名：
