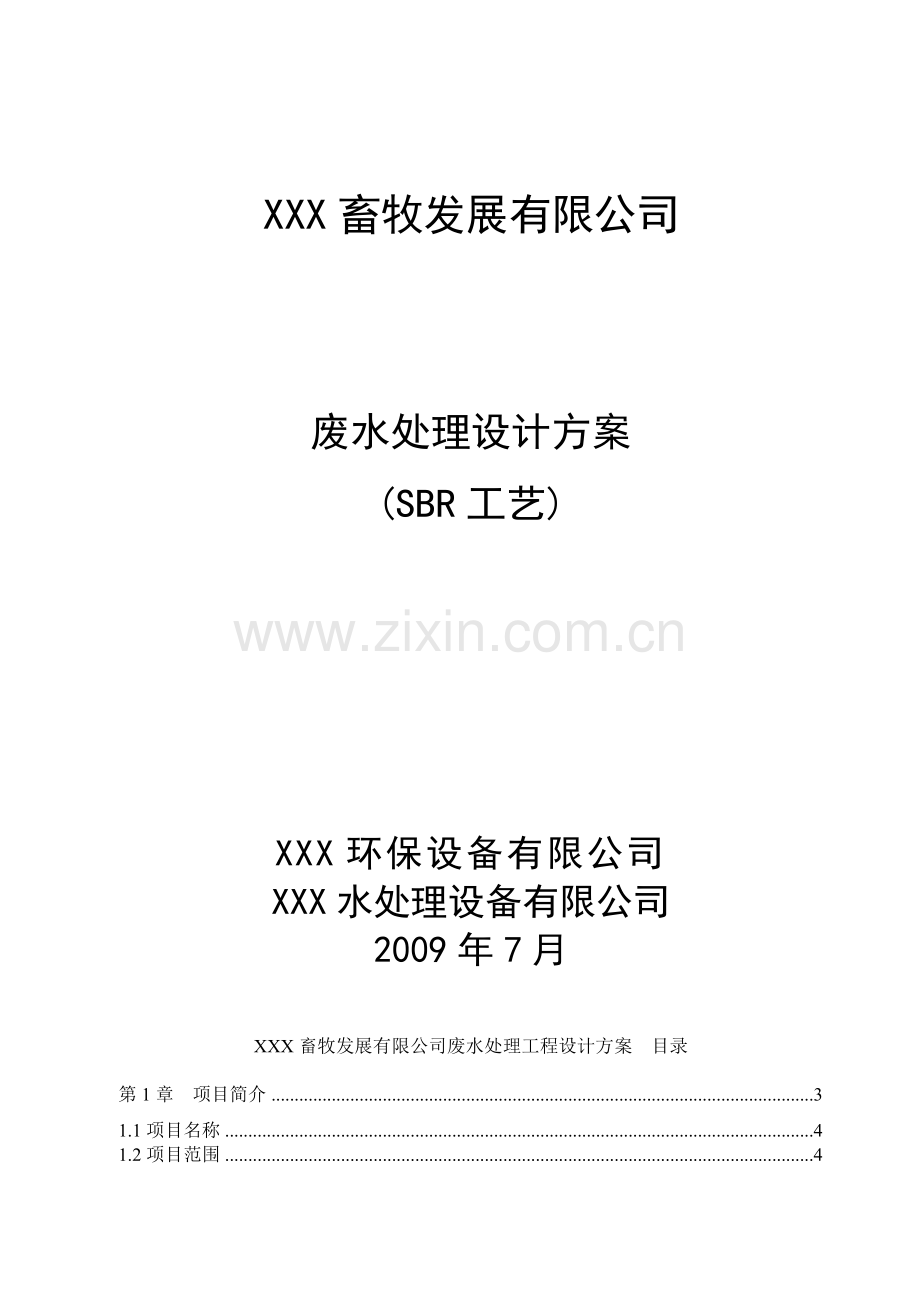

废水处理设计方案SBR版.doc

XXX畜牧发展有限公司废水处理工程设计方案(SBR工艺)XXX畜牧发展有限公司废水处理设计方案(SBR工艺)XXX环保设备有限公司XXX水处理设备有限公司2009年7月XXX畜牧发展有限公司废水处理工程设计方案 目录第1章 项目简介31.1项目名称41.2项目范围4第2章 设计依据、标准及原则62.1设计依据62.2设计采用的标准及规范62.3设计原则7第3章 设计参数83.1设计水量83.2原水水质83.3处理程度的确定：8第4章工艺流程94.1 废水特点94.2工艺流程的确定94.3工艺流程简述124.4主要处理单元简介134.5各主要处理工段处理效果分析15第5章 工程设计165.1废水排放系统165.2废水处理构筑物及设备165.3平面布置195.4管线布置205.5电气设计20第6章 工艺投资估算216.1土建明细表216.2设备材料报价216.3报价22第7章 经济技术分析237.1直接运行成本237.2工程进度表23第8章 结论与建议258.1结论258.2建议25第1章 项目简介 XXX畜牧发展有限公司(以下简称华隆畜牧)位于山东省乳山市，于2008年初成立，注册资金2000万元，下设牧业有限公司、肉联加工厂、市场专卖有限公司、科技研发中心等。公司以生猪、鸡饲养、屠宰加工、肉类食品进出口贸易为主营业务。日屠宰、加工肉食鸡20万只，在生产过程中会排放一定量的废水。华隆畜牧在生产经营获得高速发展的同时一直把节能降耗、污染减排作为企业的头等大事来抓。为此，决定新建一座废水治理工程，满足越来越严格的废水排放标准，达到经济和社会效益的双丰收。 江华集团XXX环保设备有限公司位于风景优美的太湖之滨著名的陶都中国宜兴，为股份制企业。江华集团公司目前拥有XXX环保设备有限公司、江苏江华水处理设备有限公司、江苏江华环境工程有限公司、杭州江华水处理设备有限公司、宜兴市江华环保设备(填料)有限公司、XXX水处理设备有限公司等几个生产实体，以XXX环保设备有限公司、XXX水处理设备有限公司为核心，是专业从事环保水处理设备的研究、开发、制造、安装、服务等单项或总体承包业务的专业厂家，完成各类项目近千项。产品涉及三废环境治理、给水净化、硬水软化、纯水制备和循环水冷却回用五方面共三十多个大类，四百多个规格品种，是一家集设计开发、制造销售、安装调试与服务、总承包环境治理及给水排水处理设备及工程一体的大型水处理环保企业，集团公司年生产能力超亿元，已为数以百计的用户提供理想的设备并出口多个国家，产品销售突破八千万元，是获得ISO9002认证的企业之一，并通过ISO9001:2000 版质量认证。公司占地三万多平方米，厂房面积一万五千平方米，机械加工设备及工艺装备一应俱全，检验设施完备，质量保证体系健全。现有固定资产约二千万元，在政府、银行、用户等保持优秀的信誉知名度。公司职工二百多人，其中专业技术人员四十多人，设备、工艺等方面的设计制造、检验专职技术人员配备齐全。长期与国内多家重点院校及科研设计单位合作，同时和美国、日本、欧洲等国外著名水处理设备企业建立横向协作关系，不断推出各类新产品、新工艺、新技术。公司设计技术、生产设施、经济状况等实力雄厚，在各类水处理技术上积累了丰富的实践经验，可为用户提供水处理工艺的最佳方案，生产产品主要涵盖热力发电、煤焦化工、石油化工、汽车制造、中西制药、航空航天、铁路公路建设、钢铁冶炼、饮料食品、轻工纺织等工业项目；城市污水、宾馆、小区等民用项目水处理工程提供从设计到施工、设备制造和安装调试系统的优质技术服务。质量和信誉是企业的生命，我们本着“以质量求生存、以效益求发展”为基本目标，恪守“诚信务实、共创和谐环境”的工作原则，使企业在质量、服务等方面有更新的认识和进一步提高，企业将永远以“客户的需要就是我们追求的目标，客户的满意就是我们服务的宗旨”为企业宗旨，追求最高的品质、超值的价格以及最优的售后服务，依靠丰富的生产经验和高品质的环保设备开拓国内国际市场，为人类的环保事业作出应有的贡献。“立足国内、面向亚洲、敢进欧美、创建名牌”是本公司永恒的企业精神和奋斗目标。 针对屠宰鸡的生产和废水排放的特点，我公司编写了废水治理的设计方案。1.1项目名称 XXX畜牧发展有限公司废水处理工程 1.2项目范围1. 本工程方案的设计内容自格栅池池始，至排水口至。2. 本设计方案包括工艺、土建、设备、电器仪表。3. 本设计方案不包括总图、暖通、给排水、照明、消防。第2章 设计依据、标准及原则2.1设计依据 华隆畜牧提供的基础数据和相似企业污水站的运行数据。2.2设计采用的标准及规范中华人民共和国环境保护法中华人民共和国水污染防治法污水综合排放标准 （GB8978-1996）地表水环境质量标准 （GHZB1-2001）山东省半岛流域水污染物综合排放标准 (DB37/676-2007)肉类加工工业水污染物排放标准城市污水再生利用 城市杂用水水质 （GB/T18920-2002）混凝土结构设计规范 （GB500102002）10KV及以下变电所设计规范 (GB50053-94)低压配电设计规范 (GB50045-95)建设项目环境保护管理条例 国务院1998第253号令建设项目环境保护设计规定 87国环字002号污水综合排放标准 (GB8978-1996)环境空气质量标准 (GB3095-1996)建筑灭火器配置设计规范 （GBJ140-90）工业企业噪声控制设计规范 (GBJ87-85)工业金属管道设计规范 (GB50316-2000)国家及行业现行标准、规范，地方标准、规范， 设计方院通用标准图集污水处理的专业设计规范,及其它可能涉及的规范。2.3设计原则n 保持一定的先进性和超前性，满足越来越严格的排放标准，避免废水站频繁改造。n 我们根据以往各类废水处理的成功经验，并考虑企业的实际情况和要求，提出本项废水处理工程设计方案。n 本项设计在平面布置上力求紧凑，以减少占地，在高程布置上利用液位差，依次合理布置各处理单元构筑物高程，减少提升动力消耗，降低运行成本。n 根据企业特点，废水处理工程在设计上考虑了废水水量和水质的波动性，各处理单元应易于操作和调整。n 废水处理工程在工艺设计上，要保证废水处理工艺的先进性，技术的可靠性和经济的合理性，并易于操作管理。第3章 设计参数3.1设计水量根据华隆畜牧提供的数据，一班生产，10小时排放生产废水5000t/d。3.2原水水质根据屠宰鸡提供的数据和相似企业污水站的运行情况，水质数据见表3.1.CODCr(mg/L)总氮(mg/L)动植物油(mg/L)pH1400601008.0表3.1 设计进水水质3.3处理程度的确定：废水经处理后达到山东省半岛流域水污染物综合排放标准(DB37/676-2007)表2的一级标准，具体指标见表3.2。CODCr(mg/L)BOD5(mg/L)pH动植物油类(mg/L)氨氮(mg/L)60206-91010表3.2 排放标准第4章 工艺流程4.1 废水特点n 种鸡一般均食用动物性饲料及复合配合饲料 ,宰杀时 ,鸡胗里的食物又全部排到废水里去 ,使废水含有一定量的泥砂、悬浮性有机物、蛋白质及氮、磷等。n 废水中含有一定量的鸡毛 ,在水中呈悬浮状态而非飘浮状态 。n 烫鸡工段使废水含有一定量的油脂 ,天冷时废水的浮油十分明显。n 鸡开膛时，大量小肉屑跑到废水中去 ;废水中含有一定量的鸡血 ,呈红色 ,鸡血中的主要成份为血红蛋白。n 废水排放极不均匀，每天十小时内全部排出。4.2工艺流程的确定4.2.1废水处理的难点 (1)废水中含有大量悬浮性鸡毛等悬浮物屠宰鸡废水中含有的大量的鸡毛等悬浮物若处理不善极易堵塞管道和水泵，应设置去毛机进行处理。在生产工段的排水之前应设置羽水分离器回收羽毛，不仅可以降低废水中鸡毛的量，减轻废水站的压力还能回收资源，增加利润。普通的机械格栅容易被小的鸡毛以及油糊实，本设计采用粗格栅去除废水中含有的手套、塑料袋等杂质，设三道人工格栅去除鸡毛。 (2)较高的动植物油动植物油在寒冷的冬季极易凝固，很容易堵塞设备，因此设隔油池。 (3)废水排放极不均匀，每天10小时内全部排出。 为降低污水站的建设和运行费用，保证污水站能稳定运行，需要24小时运行，平均每小时处理210m3，10小时能处理2100m3，剩余的废水需要调节池储存，故需要建一座2900m3的调节池。4.2.2 工艺流程的选择根据本工程的难点和特点，本方案拟采用如下措施：(1) 采用充分的预处理措施。采用隔油沉砂池+多道格栅+厌氧预处理的预处理措施，最大程度的去除废水中含有的鸡毛、泥沙、饲料、动植物油，提高废水的可生化性。(2) 好氧工艺的选择 接触氧化工艺(即池内加挂填料)接触氧化工艺属于生物膜法处理工艺中的一种，通常需要池内加挂填料。主要优点是：处理效果较好，产泥量相对较少。主要缺点是：填料的寿命较短，通常仅有4-5年左右，更换费用昂贵。 A/O工艺 缺氧好氧处理工艺(即A/O工艺)具有良好的脱氮功能，可以去除废水中的氨氮。采用连续工艺，不需要复杂、昂贵的自控设备既可达到较高水平的自动运行。该工艺的主要缺点是：占地面积较大。 SBR工艺 SBR(Sequencing Batch Reactor)间歇式活性污泥法是一种间歇进水、间歇曝气、间歇出水的活性污泥法。主要优点是：占地面积小，自动化水平高。由于本工程场地较小，因此采用SBR工艺。SBR正常运转时对自动化要求较高，为保证SBR稳定运行，体现出SBR占地面积小，运行灵活，自动化水平高的特点，本设计采用PLC自控装置控制SBR的自动运行。为防止鼓风机噪音污染，设单独的鼓风机房，并作充分的隔音降噪措施。 (4)污泥脱水设备 废水中的有机污染物绝大部分被转化为二氧化碳、水，剩余部分部分转变为污泥，因此废水处理工程会产生一定量的剩余污泥。本设计系统的剩余污泥经污泥消化池消化后，产量较少，可采用带式压滤机进行污泥脱水。根据以上分析，本工程的处理工艺如图4.1所示：生产废水粗格栅渠提升泵池细格栅渠厌氧隔油池调节池SBR池混凝沉淀池计量池排放栅渣外运栅渣外运鼓风机絮凝剂污泥池剩余污泥泥带式浓缩脱水一体机干泥堆肥或外运图4.1 废水处理及污泥处理流程 4.3工艺流程简述4.3.1工艺流程简述：生产废水经管道排入粗格栅渠，粗格栅渠内设并联两台粗格栅，一台机械格栅一台手动格栅，去除废水中较大的杂质；出水自流入提升泵池，池内设潜水式提升泵，将污水提升入细格栅渠，利用特制的格网去除废水中残留的鸡毛，出水进入厌氧隔油池。该池的池型采用厌氧折流板反应器，在去除浮油的同时，具有很好的厌氧消化能力，可大大提高废水的可生化性降低色度；可将SBR产生的污泥打入该池内，在提高该池的去处效果的同时，还可以降低SBR剩余污泥的产量，并降低污泥处理的难度和费用。厌氧隔油池的出水自流入调节池，调节池内设两台提升泵将废水提升入SBR池，废水中的有机物和氨氮在此池中被氧化为二氧化碳、水和硝酸盐，实现了废水的净化。SBR出水进入混凝沉淀池进行深度处理，进一步去除废水中残存的色度、COD等污染物，提高出水质量。混凝沉淀池出水经计量槽计量后排放。系统产生的少量污泥首先排入污泥消化池进行厌氧消化，然后利用带式压滤机脱水，泥饼焚烧或者填埋，滤液进入调节池重新处理。4.4主要处理单元简介4.4.1格网利用特制的格网去除鸡毛，操作简便，处理效果好。4.4.3厌氧隔油池该池实际上是一个厌氧折流板反应器。从原理上看，该池属于第三代厌氧反应器，独特之处是特有的折流板构型在使得该池具有很好的厌氧消化作用的同时，还具有优良的隔油作用。因此具有一池两用的功效。4.4.4 SBR池一套污水处理系统的核心是生化处理系统，本设计采用SBR处理工艺作为生化处理系统。SBR(Sequencing Batch Reactor)间歇式活性污泥法主要的特点是间歇进水，间歇曝气和间歇排水。以去除有机物为目的的SBR分周期运行，每个周期一般都包括进水、曝气、沉淀、排水和待机五个步骤。1、 选用SBR工艺的原因SBR非常适合小型的污水的处理，它在空间上属于理想的完全混合工艺，因此可以迅速的稀释进入反应器的污染物浓度和某些对微生物有害的物质；在时间上属于理想的推流式反应器，因此可以有效的防治污泥膨胀；由于污水处理过程中反应和沉淀在同一个池子中进行，省去了二次沉淀池，比其他工艺减少了占地，节约土地资源；由于是间歇反应，它有很强的抗水力冲击和抗水质冲击能力，这一点非常符合小水量污水排水的特点，因此SBR工艺大量的应用于小规模的污水处理上。2 SBR法工艺特点SBR法技术先进实用、成熟可靠、运行效果好等优点，能满足各种严格的出水水质要求。SBR法工艺具有以下特点优点机理沉淀性能好理想沉淀理论有机物去除效率高理想推流理论提高难降解废水的处理效率生态环境多样性抑制丝状菌膨胀选择性准则可以脱磷除氮，不需要新增反应器生态环境多样性不需要二沉池和污泥回流占地小结构本身的特点4.4.4 混凝沉淀池 屠宰废水经生化处理后，COD、氨氮等主要污染物大大降低，但是废水中还具有一些色度，主要是由于废水中鸡血以及鸡血中存在的高浓度的三价铁盐引起的，同类工程证明，在SBR池后投加适量的絮凝剂后可大大降低废水的色度和COD值。 本设计沉淀池采用平流沉淀池构型。该池的主要优点是出水水质好，抗水力冲击负荷能力强，非常适合类似SBR等间歇出水工艺的后续处理。4.4.6带式压滤机污泥经过浓缩池浓缩后体积大大减小，但若采用污泥干化场，占地大，效率低，并且在冬季和雨季效果差。本设计采用带式污泥脱水机。主要特点为 a连续脱水，处理能力大； b自动化程度高，操作管理简单；c滤带采用高压水连续冲洗，不存在滤布沾结、堵塞问题。4.5各主要处理工段处理效果分析 序号处理单元项目CODcr(mg/L)BOD5(mg/L)SS(mg/L)氨氮(mg/L)PH1预处理进水14006001000304.5-6.0出水8404204030802SBR 进水84042020060出水10020100106-93混凝沉淀进水1120100出水6095.7979584第5章 工程设计5.1废水排放系统污水收集系统不包括在污染治理项目内，厂方负责生产废水和生活污水分别收集、单独排入污水站，并将污水输送到指定位置，进入污水站的排水管的管底标高-2.5米。5.2废水处理构筑物及设备1. 粗格栅渠 主要作用：去除废水中较大的杂质数 量1座 钢砼结构 地下式 带盖有效尺寸5.6m3.2m3.0m 有效水深0.5m停留时间1.4min主要设备 机械格栅 1台 手动格栅1台手动闸门4台2. 提升泵池 主要作用：将废水提升数 量1座 钢砼结构 地下式 带盖有效尺寸6.0m5.0m5.0m 有效水深3.0m停留时间1.0h主要设备 潜水式提升泵3台 2用1备 主要技术参数Q=250m3/h H=11m N=15kw 液位计1台3. 细格栅渠 主要作用：去除废水中较为细小的杂质数 量1台有效尺寸6.0m1.2m0.8m 主要设备： 手动格网3台4. 厌氧隔油池主要作用：厌氧消化，提高生化处理率；隔油。数 量1座 钢砼结构 半地下式有效尺寸9.6m31m6.0m 有效水深5.5m停留时间8h主要设备 排泥系统1套 曝气搅拌系统1套5. 调节池主要作用：调节水量，均化水质。数 量1座 钢砼结构 半地下式有效尺寸21.0m32.5m6.0m 有效水深5.0m停留时间17h主要设备 污水提升泵2台，互为备用 技术参数Q=300m3/h H=7m N=11KW 液位控制仪1套6. SBR生物池主要作用：将有机物降解为二氧化碳和水，将氨氮硝化为硝酸盐氮，进而反硝化为氮气。数 量2座 钢砼结构 半地下式有效尺寸36176.0(m3)有效水深4.5m容积负荷：0.71kgCOD/(m3.d)主要设备 鼓风机FT-150, 30KW, 3台，2用1备，SBR池每池一台，一台备用 液位控制仪2套 滗水器2套 加碱系统1套 微孔曝气系统2套7. 混凝沉淀池主要作用：进一步处理废水中残存的有机物、色度等污染物，提高出水水质。形 式钢混结构混凝池尺寸3.5m3.5m3.5m 2座沉淀池尺寸24.08.0m3.5m 1座主要设备 加药系统2套 框式搅拌器2套 刮吸泥机1台8. 计量槽主要作用：计量排水量形 式钢混结构有效尺寸4.0m1.0m1.0m 1座主要设备 V型计量槽1台9. 操作机房机房200m2, 机房鼓风机、压滤机、配电系统等放在机房内。10. 污泥池主要作用：储存系统产生的剩余污泥数 量1座 钢砼结构地下式污泥池外形尺寸10.0m8.0m5.0m 配套设备： 污泥螺杆泵2台 1用1备Q=10m3/h 压力=60m N=5.5kw 液位计1台 带式污泥脱水机1台 带宽1米 高分子助凝剂投机系统1套5.3平面布置根据厂方的实际情况，所有污水处理设备均设置在污水处理车间内，除集水池外，全都为地上设备。在将污水处理设备尽量布置的紧凑之外，还应使污水处理设备美观大方。5.4管线布置污水处理站的自来水取自厂内，厂方保证处理站生产及生活用水的水质、水压及水量。污水处理站采暖管道来自锅炉房。场内生活污水、污泥脱水滤液均排入下水管道，流入调节池。各构筑物的放空管出水就近排入排水沟。5.5电气设计5.5.1供电电源及配电污水处理厂的电源由厂内配电室引入，电源线均为电缆直进线，设计成控制室及现场均能控制。5.5.2用电负荷按照处理工艺计算污水处理系统用电负荷：电气设备额定电压为380V/220V。本工程总装机容量为150KW, 运转能耗为1645KW.h，电气设备额定电压为380V/220V，功率因数0.75。 5771001803090012095 5790368228596330825771001803090012386 5761373997357606965771001803090013594 5780775799025155125771001803090012387 5771649826018180515771001803090012138 5721311921589183265771001803090012359 5790368223610760535771001803090012356 5761352861437917425771001803090012355 57508786970469327917088100343355274 10122994432583337917088100343355275 10186673293883200817088100343356107 10158115250150052217088100343356108 10100018005987173217088100343354295 10107419414268701717088100343356184 10187866086962880217088100343356185 10177583117408667417088100343356109 10108601437357284617088100343356110 10115220721601491617088100343355237 10102704160570270917088100343355238 10122936486142541417088100343356169 10186220440263571817088100343354928 10176065408978880418
