暖气设计方案.doc

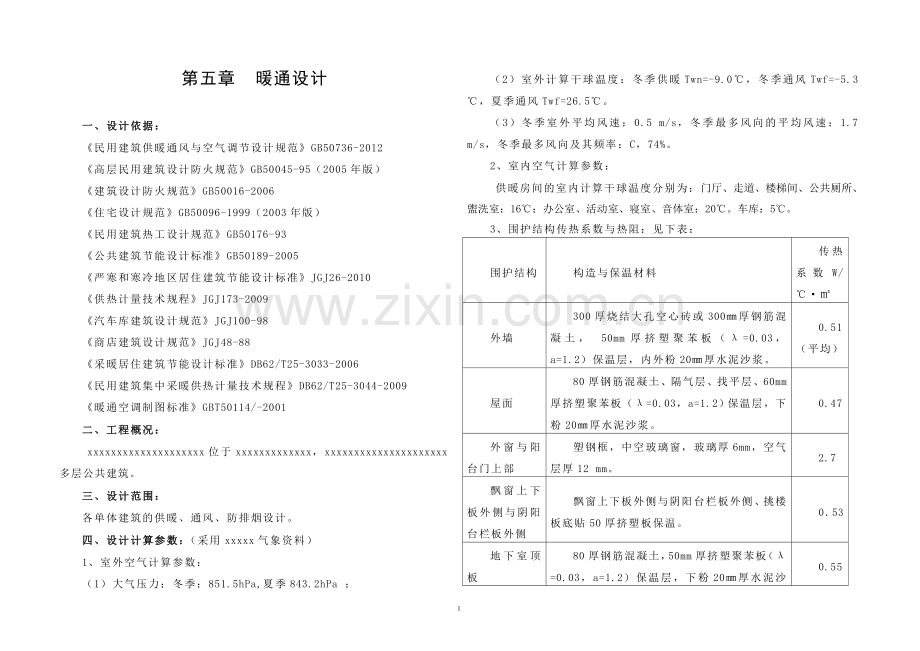

第五章 暖通设计

一、设计依据：
《民用建筑供暖通风与空气调节设计规范》GB50736-2012
《高层民用建筑设计防火规范》GB50045-95（2005年版）
《建筑设计防火规范》GB50016-2006
《住宅设计规范》GB50096-1999（2003年版）
《民用建筑热工设计规范》GB50176-93
《公共建筑节能设计标准》GB50189-2005
《严寒和寒冷地区居住建筑节能设计标准》JGJ26-2010
《供热计量技术规程》JGJ173-2009
《汽车库建筑设计规范》JGJ100-98
《商店建筑设计规范》JGJ48-88
《采暖居住建筑节能设计标准》DB62/T25-3033-2006
《民用建筑集中采暖供热计量技术规程》DB62/T25-3044-2009
《暖通空调制图标准》GBT50114/-2001
二、工程概况：
xxxxxxxxxxxxxxxxxxxx位于xxxxxxxxxxxxx，xxxxxxxxxxxxxxxxxxxxx多层公共建筑。
三、设计范围：
各单体建筑的供暖、通风、防排烟设计。
四、设计计算参数：（采用xxxxx气象资料）
1、室外空气计算参数：
（1）大气压力：冬季：851.5hPa,夏季843.2hPa ；
（2）室外计算干球温度：冬季供暖Twn=-9.0℃，冬季通风Twf=-5.3℃，夏季通风Twf=26.5℃。
（3）冬季室外平均风速：0.5 m/s，冬季最多风向的平均风速：1.7 m/s，冬季最多风向及其频率：C，74%。
2、室内空气计算参数：
供暖房间的室内计算干球温度分别为：门厅、走道、楼梯间、公共厕所、盥洗室：16℃；办公室、活动室、寝室、音体室：20℃。车库：5℃。
3、围护结构传热系数与热阻：见下表：
围护结构
构造与保温材料
传热系数W/℃·㎡
外墙
300厚烧结大孔空心砖或300㎜厚钢筋混凝土， 50mm厚挤塑聚苯板（λ=0.03，a=1.2）保温层，内外粉20㎜厚水泥沙浆。
0.51（平均）
屋面
80厚钢筋混凝土、隔气层、找平层、60mm厚挤塑聚苯板（λ=0.03，a=1.2）保温层，下粉20㎜厚水泥沙浆。
0.47
外窗与阳台门上部
塑钢框，中空玻璃窗，玻璃厚6mm ，空气层厚12 mm。
2.7
飘窗上下板外侧与阴阳台栏板外侧
飘窗上下板外侧与阴阳台栏板外侧、挑楼板底贴50厚挤塑板保温。
0．53
地下室顶板
80厚钢筋混凝土，50mm厚挤塑聚苯板（λ=0.03，a=1.2）保温层，下粉20㎜厚水泥沙浆。
0.55

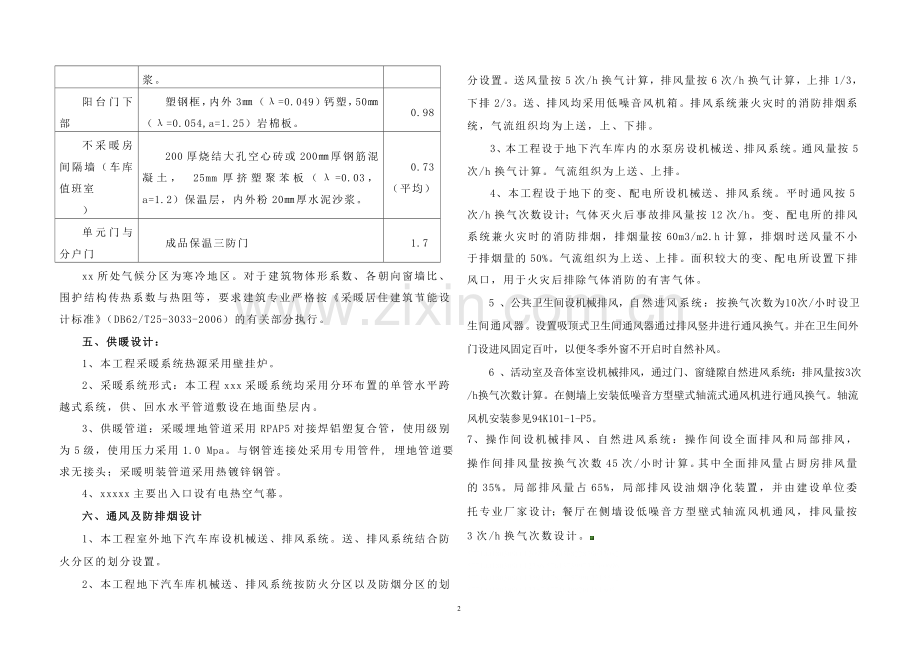

阳台门下部
塑钢框，内外3㎜（λ=0.049）钙塑，50㎜（λ=0.054,a=1.25）岩棉板。
0.98
不采暖房间隔墙（车库值班室
）
200厚烧结大孔空心砖或200㎜厚钢筋混凝土， 25mm厚挤塑聚苯板（λ=0.03，a=1.2）保温层，内外粉20㎜厚水泥沙浆。
0.73（平均）
单元门与分户门
成品保温三防门
1.7
xx所处气候分区为寒冷地区。对于建筑物体形系数、各朝向窗墙比、围护结构传热系数与热阻等，要求建筑专业严格按《采暖居住建筑节能设计标准》（DB62/T25-3033-2006）的有关部分执行。
五、供暖设计：
1、本工程采暖系统热源采用壁挂炉。
2、采暖系统形式：本工程xxx采暖系统均采用分环布置的单管水平跨越式系统，供、回水水平管道敷设在地面垫层内。
3、供暖管道：采暖埋地管道采用RPAP5对接焊铝塑复合管，使用级别为5级，使用压力采用1.0 Mpa。与钢管连接处采用专用管件, 埋地管道要求无接头；采暖明装管道采用热镀锌钢管。
4、xxxxx主要出入口设有电热空气幕。
六、通风及防排烟设计
1、本工程室外地下汽车库设机械送、排风系统。送、排风系统结合防火分区的划分设置。
2、本工程地下汽车库机械送、排风系统按防火分区以及防烟分区的划分设置。送风量按5次/h换气计算，排风量按6次/h换气计算，上排1/3，下排2/3。送、排风均采用低噪音风机箱。排风系统兼火灾时的消防排烟系统，气流组织均为上送，上、下排。
3、本工程设于地下汽车库内的水泵房设机械送、排风系统。通风量按5次/h换气计算。气流组织为上送、上排。
4、本工程设于地下的变、配电所设机械送、排风系统。平时通风按5次/h换气次数设计；气体灭火后事故排风量按12次/h。变、配电所的排风系统兼火灾时的消防排烟，排烟量按60m3/m2.h计算，排烟时送风量不小于排烟量的50%。气流组织为上送、上排。面积较大的变、配电所设置下排风口，用于火灾后排除气体消防的有害气体。
5 、公共卫生间设机械排风，自然进风系统：按换气次数为10次/小时设卫生间通风器。设置吸顶式卫生间通风器通过排风竖井进行通风换气。并在卫生间外门设进风固定百叶，以便冬季外窗不开启时自然补风。
6 、活动室及音体室设机械排风，通过门、窗缝隙自然进风系统：排风量按3次/h换气次数计算。在侧墙上安装低噪音方型壁式轴流式通风机进行通风换气。轴流风机安装参见94K101-1-P5。
7、操作间设机械排风、自然进风系统：操作间设全面排风和局部排风，操作间排风量按换气次数45次/小时计算。其中全面排风量占厨房排风量的35%。局部排风量占65%，局部排风设油烟净化装置，并由建设单位委托专业厂家设计；餐厅在侧墙设低噪音方型壁式轴流风机通风，排风量按3次/h换气次数设计。
