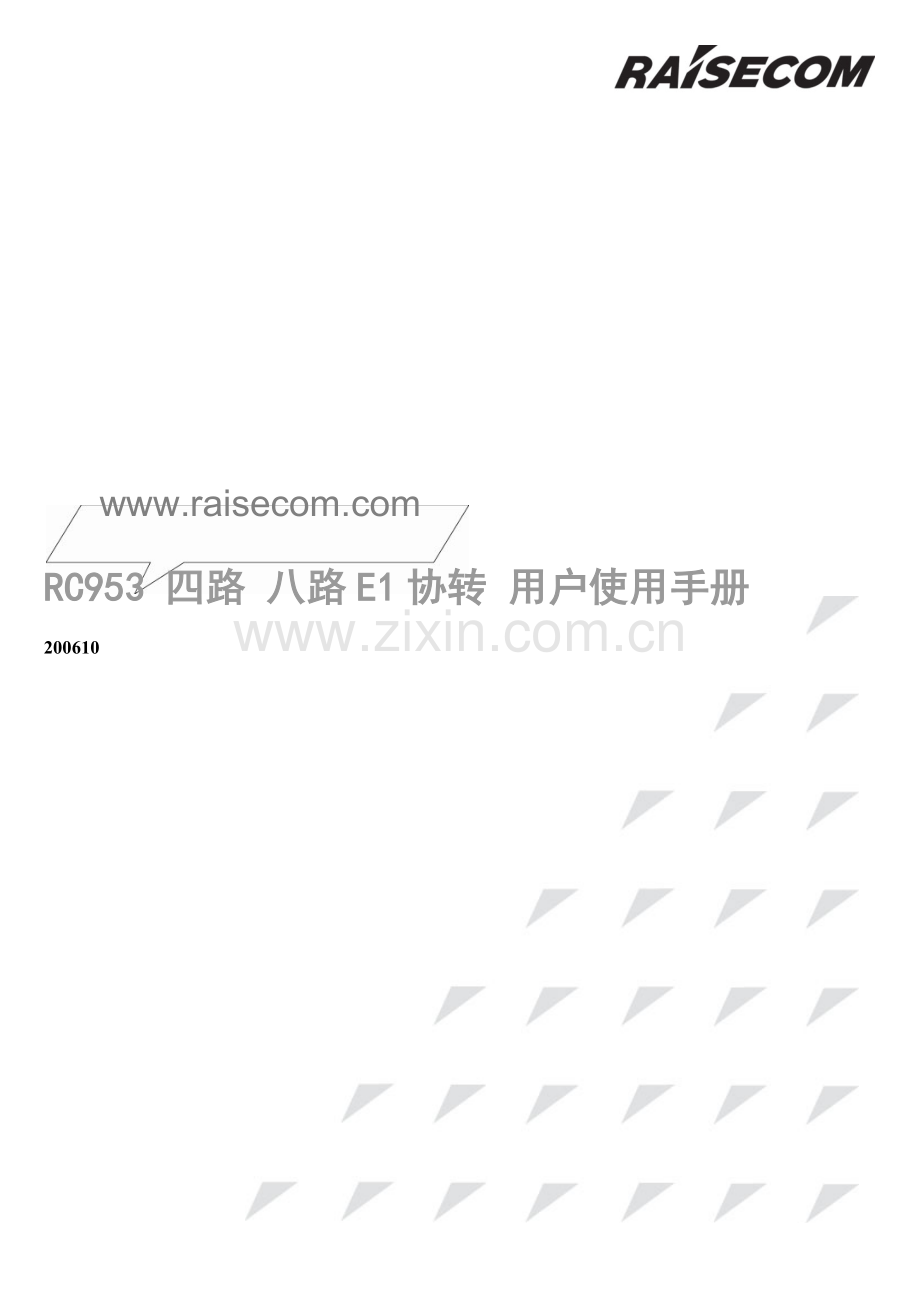

RC953 四路 八路E1协转 用户使用手册
200610

北京瑞斯康达科技发展有限公司为客户提供全方位的技术支持和服务。
直接向北京瑞斯康达科技发展有限公司购买产品的用户，可与北京瑞斯康达科技发展有限公司各地办事处或用户服务中心联系，也可直接与公司总部联系。
读者如有任何关于产品的问题，或者有意进一步了解公司相关产品，可采用下列方式与我们联系：
公司网址：
技术支持热线： 86-10-82883110(7*24小时)
技术支持传真： 86-10-82885200, 010-82884411
技术支持邮箱： help@
客户投诉热线： 86-10-82884499-600
公司总部地址： 北京市海淀区北四环中路229号海泰大厦617室/619室
邮政编码： 100083

—————————————————————————————————————————————

声 明
Copyright ©2006
北京瑞斯康达科技发展有限公司
版权所有，保留一切权利。
非经本公司书面许可，任何单位和个人不得擅自摘抄、复制本书内容的部分或全部，并不得以任何形式传播。
是北京瑞斯康达科技发展有限公司的注册商标。
对于本手册中出现的其它商标，由各自的所有人拥有。
这里的产品和服务名称都为北京瑞斯康达科技发展有限公司的商标。
由于产品版本升级或其它原因，本手册内容会不定期进行更新。除非另有约定，本手册仅作为使用指导，本手册中的所有陈述、信息和建议不构成任何明示或暗示的担保。

前 言
版本说明：
说明该手册对应软件产品的版本号。

读者对象：
说明该手册预期的读者对象。

相关手册：
列出有关的参考书，如：
属于本项目的所有已发表文件，《安装手册》、《操作手册》等。
并且在最后说明本手册属于什么手册。

文章结构：
列出手册的基本内容，包含章名称和主要用途，如：
第1章 概述 主要介绍系统特性。

CONTENTS

修订记录 6
安全注意事项 7
第1章 概述 8
1.1 主要特点 8
1.2 设备编号说明 8
1.3 外形尺寸 10
第2章 技术参数 11
2.1 产品基本配置 11
2.2 业务以太网接口属性 11
2.2.1 电口 11
2.2.2 光口 11
2.3 E1接口属性 11
2.4 供电条件 12
2.5 工作环境 12
第3章 结构及指示灯说明 13
3.1 面板示意图 13
第4章 应用模式 20
第5章 安装与检测 22
5.1 注意事项 22
5.2 安装过程 22
5.2.1 设置前面板的拨码开关 22
5.2.2 连接业务以太网口 22
5.2.3 连接E1线 22
5.2.4 上电 22
5.2.5 配置业务 23
5.3 线缆的准备 23
第6章 常见故障解答 24
附录A：120欧平衡线接头线序定义 25
附录B：专用词汇及缩略语 26
修订记录
修订日期
手册版本
修订内容
备注
2006-10-23
V1.0
初稿

安全注意事项
在安装和使用本产品之前，请仔细阅读以下事项，并严格按照手册中的说明进行操作，瑞斯康达公司不对任何由于违反安全事项而造成的损失承担责任。

在安装、维护、拔插部件时，一定要由合格的技术人员操作，并按照防静电程序进行，电源部分必须接地。

设备内含精密器件，请避免剧烈震动和碰撞，请勿自行拆卸或维修设备，否则将可能造成不可恢复的损坏，瑞斯康达科技发展有限公司将视擅自拆卸设备为自动放弃保修权利。

要将设备安装在一间温度和湿度都可以控制的设备房中，要注意设备放置处物质的导电性。

第1章 概述
RC953系列是具有反向复用功能的E1协议转换器远端设备。具有1路用户以太网接口和多路（4路或8路）E1接口。主要用于接入或传送带宽大于2Mbps、小于16Mbps的以太网业务。
RC953系列按设备的以太网接口类型、E1接口类型、E1接口数量、电源类型划分，可以分为多种型号。
1.1 主要特点
Ø 提供4路或8路E1接口；系统自适应小于4路或小于8路E1。
Ø 提供1个FE接口。
ü 电口时：支持自动协商，AUTO-MIDX，10M/100M，全/半双工，支持全双工模式下的802.3x和半双工模式下的背压流控。
ü 光口时：100FX
Ø 以太网数据采用HDLC帧格式封装。
Ø 支持E1链路线序的自动识别。
Ø E1虚级联组成员差分延时+/-16ms。
Ø 支持E1虚级联组内链路的自动建链、拆链。
Ø 支持E1环回测试。
Ø 支持误码仪功能。
Ø 面板支持丰富的E1线路信息指示。
Ø E1接口类型：平衡非平衡可选。
Ø 支持全面的网管功能。
Ø 标准19英寸，1U机箱。
Ø 整机功耗<10W，工作稳定可靠。
Ø 单电源，交直流可选。
Ø 工作温度：－5～50℃。
1.2 设备编号说明
设备由主电路板和和电源板组成。
整件设备型号：RC953 - A - B - C - D
FE8E1 BL M AC
FX8E1 空白 S1 DC
FE4E1 S2
FX4E1 S3
SS13
SS15
SS23
SS25

型号说明：
RC953：代表是具有反向复用功能的E1协议转换器设备。
A：表明FE类型和E1接口数量，可以是FE8E1、FX8E1、FE4E1、FX4E1。
FE8E1表示FE是电口，E1有8路。
FX8E1表示FE是光口，E1有8路。
FE4E1表示FE是电口，E1有4路。
FX4E1表示FE是光口，E1有4路。
B：仅仅对于FE8E1和FX8E1有意义。表明E1接口类型。可以是空白、BL。
空白：表示是75欧BNC非平衡接口。
BL：表示是120欧RJ45平衡接口。
C：仅仅对于以太网光接口设备有意义，电接口设备此处为空白。光接口设备此处表明以太网光接口类型。可以是M,S1,S2,S3,SS13,SS15,SS23,SS25。
类型
波长
距离
M
多模，1310nm (注1)
0-2Km
S1
单模，1310nm
0-25Km
S2
单模，1310nm
10-60Km
S3
单模，1550nm
15-120Km
SS13
单模，发送1310nm单模，接收1550nm
0-25Km
SS15
单模，发送1550nm单模，接收1310nm
0-25Km
SS23
单模，发送1310nm单模，接收1550nm
10-50Km
SS25
单模，发送1550nm单模，接收1310nm
10-50Km
注1：对M的多模光头，其有850nm和1310nm两种波长，我公司默认为1310nm。如需使用850nm波长的多模光头，则为订制产品。
D：表明整机电源类型。可以是AC、DC。
AC表示采用交流220V电源供电。
DC表示采用直流-48V电源供电。
其它要求如直流 24V则为订制产品。

详细可用型号列表参见产品订货信息。
1.3 外形尺寸
本机结构采用国际标准19英寸1U机箱，外观小巧，安装方便。
430mm（宽）×44.45mm×（高）×180mm（深）

第2章 技术参数
2.1 产品基本配置
Ø 主电路板：1个FE电接口或光接口，4路或8路E1接口。
Ø 电源模块：单电源，220V/AC或–48V/DC。
2.2 业务以太网接口属性
2.2.1 电口
Ø 速率：10/100M自适应
Ø 接口方式：RJ-45
Ø 支持IEEE802.3标准
Ø 流量控制支持802.3x
Ø 线序为主机模式，支持AUTO-MIDX
2.2.2 光口
Ø 速率：100M
Ø 接口方式：SC
2.3 E1接口属性
Ø 以太网数据采用HDLC帧格式封装；
Ø 支持E1链路线序的自动识别；
Ø E1虚级联组成员差分延时+/-16ms。
Ø 在以太网到E1的方向上，每路具有512K Bytes缓存。
Ø 支持E1虚级联组内链路的自动建链、拆链。
Ø 对于8路E1反向复用设备，有8路E1，全部为75欧BNC非平衡接口或全部为120欧RJ45平衡接口；对于4路反向复用设备，有4路E1，每路同时具有75欧BNC非平衡接口或120欧RJ45平衡接口，通过拨码开关选择。
Ø 比特率：2048Kbps±50ppm。
Ø 码型：HDB3。
Ø 输入阻抗：75欧非平衡或120欧平衡。
Ø 电气特性：符合ITU-T G.703建议。
Ø 帧结构：符合ITU-T G.704建议。
Ø 抖动：符合ITU-T G.823建议。
Ø E1端口仅支持成帧模式，默认采用FAS+CRC4的PCM31格式 。
Ø 每路E1链路提供四个面板指示灯：
ü LOS：本地信号丢失告警
ü PAT：用于误码仪测试指示
ü LER：本地总告警，包括AIS（插入指示告警）、LOF（帧丢失）、CRC（冗余校验错误）
ü RAL：远端总告警，包括LOS、AIS、LOF、CRC
Ø 支持E1链路的本地与远端环回控制。
Ø 支持E1链路误码仪功能。
Ø 前面板设有拨码开关（参见结构及指示灯说明），可以实现以下控制：
ü 管理的主从设置
ü 环回使能控制
ü 本端、远端环回选择
ü 误码仪功能
ü 以太网为电口时对自适应/速率/双工功能的配置
ü 时钟选择
Ø 支持通过E1线的带内网管，能够接收局端机的配置和监控指令。

2.4 供电条件
Ø 单电源供电。
Ø 供电电压：直流-48V，容差范围 –36V～ -72V
交流220V，容差范围 180V～ 260V
Ø 功耗：小于10W
2.5 工作环境
Ø 环境温度：-5℃～50℃
Ø 相对湿度：≤90%(35℃时)

第3章 结构及指示灯说明
RC953系列的机箱尺寸全部一样，但面板根据以太网光/电接口，E1平衡/非平衡接口，电源交直/流的不同，而有所不同。
3.1 面板示意图
图5-1至图5-6以交流机箱为例给出了各种不同型号设备的面板示意图。
图5-7给出了交/直流机箱电源接口的区别。

图5-1 RC953-FE8E1面板

图5-2 RC953-FX8E1面板

图5-3 RC953-FE8E1-BL面板

图5图5-4 RC953-FX8E1-BL面板

图5-5 RC953-FE4E1面板

图5-6 RC953-FX4E1面板

图5-7 交/直流机箱电源接口的区别

图5-1的指示说明如表5-1。
表5-1 RC953面板指示说明
序号
名称
指示灯颜色
描述
1
公司LOGO和设备型号

－
注意对于以太网为电口和光口的设备，面板上都使用FE字样，即：
RC953-FE8E1、RC953-FX8E1、RC953-FE8E1-BL和RC953-FX8E1-BL设备都用RC953-FE8E1字样；
RC953-FE4E1和RC953-FX4E1设备都用RC953-FE4E1字样；
2
SYS
绿色
上位。闪烁表示设备工作正常。0.5秒亮，0.5秒灭交替。
PWR
绿色
下位：电源指示灯，灯亮表示设备电源正常。
3

LOOP

黄色
环回指示灯
当设置远端环回测试时，环回成功则黄灯亮；
不成功则黄灯闪；
设置本地环回测试时，黄灯亮；
当取消环回测试时，灯灭。
4
LOS
红色
左上位。每路E1有一个LOS灯。亮表示本地E1接收信号丢失，灭表示检测到接收信号。
PAT

黄色
左下位。误码仪指示灯。每路E1有一个PAT灯。
当启用误码仪功能时，如果有误码则黄灯闪，无误码则黄灯亮；
不使用误码仪功能时，灯灭。
LER

红或黄
右上位。每路E1有一个LER灯。表示E1线上有除了LOS之外的本地其余告警，具体含义为：
AIS时，红灯闪；
LOF时，黄常亮；
CRC时，黄闪亮；
无上述告警时，灯灭；
LOS时，灯灭。
另外：LER 和RAL 同时亮红灯的方式指示GID告警。
RAL

红或黄
右下位。每路E1有一个RAL灯。当远端设备（指终结E1业务的设备，而不是指中间的传输设备）为本公司同类产品时，表示远端设备存在告警，具体含义为：
LOS时，红常亮；
AIS时，红灯闪；
LOF时，黄常亮；
CRC时，黄闪亮；
无告警时，灯灭。
另外：LER 和RAL 同时亮红灯的方式指示GID告警。
5
4E1设备的SW1

－
平衡/非平衡接口选择。仅仅对于RC953-FE4E1设备设有该拨码开关。ON为下，OFF为上，出厂默认为OFF。含义如下：
第n（n=1~4）位：选择对应的E1接口类型。ON，平衡接口；OFF，非平衡接口；
6
4E1设备的SW2或8E1设备的SW1

－
E1通道关闭选择。ON为下，OFF为上，出厂默认为OFF。含义如下：
第n（n=1~4或n=1~8）位： 选择对应的通道是否关闭。OFF为不关闭（即启用），ON关闭（即不启用）。
7
4E1设备的SW3
或
8E1设备的SW2

－
E1和以太网接口设置。ON为下，OFF为上，出厂默认为OFF。含义如下：
第1位：ON，主控设备；OFF，从控设备。
第2位：ON，环回使能；OFF，环回禁止。
第3位：仅仅在第2位为环回使能（ON）时才有效。ON，本地环回；OFF，远端环回。
第4位：ON, 开启E1误码测试功能；OFF，关闭E1误码测试功能。
第5位：ON，以太网自适应禁止；OFF，以太网口自适应使能。仅仅对于以太网为电口时有效。
第6位：ON，自适应禁止时，强制以太网为10M；OFF，自适应禁止时，强制以太网为100M。仅仅对于以太网为电口时有效。
第7位：ON，自适应禁止时，强制以太网为半双工；OFF，自 适应禁止时，强制以太网为全双工。仅仅对于以太网为电口时有效。
第8位：ON，选择从时钟；OFF，缺省为主时钟。
8
以太网电接口

绿色
仅仅对于以太网为电口时有效。RJ45接口，带4个指示灯。
LNK：左上位。常亮，表示链路连接上；灭，表示链路没有建立。
100M：左下位。常亮，表示链路工作在100M；灭，表示链路工作在10M。
ACT：右上下位。常亮，表示有收发数据；灭，表示没有收发数据。
FDX：右下位。常亮，表示链路工作在全双工；灭，表示链路工作在半双工。
9
以太网光接口

绿色
仅仅对于以太网为光口时有效。SC接口，带2个指示灯。
LNK/ACT：左上位。常亮，表示链路连接上；闪烁，表示有收发数据；灭，表示链路没有建立。
SD：左下位。常亮，表示检测到光信号；灭，表示没有检测到光信号。
10
8路E1非平衡接口
－
仅仅对于RC953-FE8E1和RC953-FX8E1设备有意义。
每路含一个发送BNC母接头（TX）和一个接收BNC母接头（RX）。
11
8路E1平衡接口
－
仅仅对于RC953-FE8E1 -BL和RC953-FX8E1 -BL设备有意义。
每路为一个RJ45接口。共2个1x4的RJ45座。接口线序参见附件。
12
4路E1接口
－
仅仅对于RC953-FE4E1和RC953-FX4E1设备有意义。
每路包括一个平衡接口（RJ45接口）和一个非平衡接口（一个发送BNC母接头和一个接收BNC母接头）。接口选择由前面板的拨码开关控制，参见SW1。
13
交流电源接口
－
仅仅对于交流电源机箱有用。为三芯插座。
14
直流电源接口
－
仅仅对于直流电源机箱有用。包括三个接线端子：
-48V：左端子。电源负端。
PGND：中间端子。内部接到机壳。
BGND：右端子。电源地。
15
电源开关
－
ON：上位，电源开启。
OFF：下位，电源关闭。
16
接地端子
－
机壳接地连接螺钉。

第4章 应用模式

如图所示RC953-FE4E1与RC953-FE4E1配合（无网管）可以为用户的两个远程局域网间提供2M～8M的业务通道。 RC953-FE8E1与RC953-FE8E1配合（无网管）可以为用户的两个远程局域网间提供2M～16M的业务通道。

如图所示，在用户分支接入点放置RC5/6系列收发器，在用户接入点所在运营商机房放置RC953-FX8E1，在用户中心处放置RC953-FE8E1，将各分支接入点业务汇聚到中心。这样用户中心和每个分支之间可建立起2M～16M的业务通道。

如图所示RC953-FX4E1、RC953-FX8E1可以做为远端机放置于用户分支接入点所在的运营商机房，配合用户中心的RC953-8FE16E1或RC953-GESTM1以及用户接入点的收发器构成点到多点的星形网络。可以给用户分支接入点提供2M～16M的业务带宽，并且可以通过对用户中心设备的网管，管理到各接入点设备，实现全网网管。此种应用可充分利用现有传输资源，并且具有组网灵活、带宽易调节等特点，非常适合大客户高带宽的专网组网。
第5章 安装与检测
5.1 注意事项
首先按照装箱单核对设备、备件的型号和数量是否一致，检查设备外观是否完好无损。如有受潮现象，必须进行干燥处理。
为了本设备能正常地工作，必须按以下步骤进行设置和安装：
Ø 仔细阅读本说明书
Ø 固定和安装设备
Ø 连接好以太网线缆、光纤以及E1线缆
Ø 上电，配置设备，具体配置过程见网管手册
Ø 正常使用
5.2 安装过程

5.2.1 设置前面板的拨码开关
根据用户需求，按照结构及指示灯一节中关于拨码开关的描述，设置好拨码开关。
u 注意：前面板的拨码中，主从位设置和E1通道启用设置仅取决于上电时的状态，之后更改配置是无效操作，而其余拨码位之后更改配置是有效操作。
5.2.2 连接业务以太网口
对于以太网接口为电接口的设备：以太网电缆的一端连接本设备的以太网接口，另一端连接路由器或以太网交换机。
对于以太网接口为光接口的设备：光纤的一端连接本设备的以太网光接口，另一端连接路由器或以太网交换机。
5.2.3 连接E1线
对于E1接口为非平衡的设备：用75欧非平衡BNC线缆的一端连接本设备的E1接口，另一端连接传输设备或同类设备。
对于E1接口为平衡的设备：用120欧平衡RJ45线缆的一端连接本设备的E1接口，另一端连接传输设备或同类设备。
5.2.4 上电
如果使用直流-48V 供电，先将“PGND”端子与保护地连接。在电源线不通电的情况下，“-48V”端子与低电位线缆连接，“BGND”端子与高电位线缆连接。安装牢固，并确保无短路，打开电源。
如果使用交流220V 供电，直接使用附件中提供的电源线。
电源接通后，PWR电源指示灯应该正常。当前面板的SYS系统灯开始闪烁时，说明设备初始化已经完成。同时观察以太网端口的指示灯和E1端口的指示灯应该正常。（具体含义可参见结构及指示灯一节中关于指示灯的描述。）
5.2.5 配置业务
如果RC953的E1线对端为（终结E1业务的设备）本公司的局端设备，那么可以从局端设备管理和配置本设备。具体业务配置方法，请参看相应的命令行手册和网管手册。
5.3 线缆的准备
需要准备的线缆有：

表7-1 RC953设备接口连接线缆的规格
接口
线缆规格
10/100Mbps以太网电接口
1根。
对于以太网接口为电接口的设备才需要。100Base-T的5类非屏蔽双绞线。（用户自备）
SC接头光纤
2根。
对于以太网接口为光接口的设备才需要。单/多模根据设备型号确定（用户自备）
75欧非平衡BNC线缆
若干根。对于非平衡设备才需要。（用户自备）
120欧平衡RJ45线缆
若干根。对于平衡设备才需要。（用户自备）
电源接口
交流模式，电源线为220V/10A的电源线。附件提供1根。
直流-48V模式，电源线为-48V/10A电源线。附件提供1根。

第6章 常见故障解答
您如果在安装和使用的过程中遇到问题，请试着通过如下的建议去解决。如果还是得不到解决，请联系销售商以获得技术支持。
Ø 前面板电源PWR没有亮
首先检查设备电源线是否已经连接。然后检查电源板是否正常供电。

Ø 前面板电源SYS灯不闪烁
设备死机。需要掉电重启，或通知设备厂家。但要注意上电之后需要等待一段时间后，SYS灯才会闪烁。

Ø E1接口有LOS告警
这表明，E1接口接收信号丢失。首先，检查E1线缆是否连接好。若还有告警，更换线缆和检查对端设备。

Ø 以太网口LINK灯不亮
首先检查网线是否断路。其次，检查与以太网口相连接的网络设备运行是否正常。确认使用的网线制作是否正确。

附录A：120欧平衡线接头线序定义
RJ45管脚号
信号名
描述
1
TX＋
发送＋
2
TX－
发送－
3
NC
未连接
4
RX＋
接收＋
5
RX－
接收－
6
NC
未连接
7
NC
未连接
8
NC
未连接

附录B：专用词汇及缩略语
EoPDH
Ethernet over PDH：PDH上承载以太网数据业务。本文组要指用E1承载以太网业务。
PDH
Pseudo-synchronous Digital Hierarchy：准同步数字系列。
FAS
Frame Alignment Signaling：帧定位信号。
LOS
Loss of Signal：信号丢失。
LOF
Loss of Frame：帧丢失。
AIS
Alarm Indication Signal：告警指示信号。
CRC
Cyclic Redundancy Check：循环冗余校验。
LER
Local Error Alarm：本地错误告警，本文指E1线上接收反向除了LOS之外的告警，包括：AIS、LOF和CRC。
RAL
Remote Alarm：远端告警，本文指远端设备有LOS、AIS、LOF、CRC告警。
PAT
Pattern：模式，本文指E1线路误码测试功能是否开启。
SD
Signal Detect：信号检测，本文指光模块接收部分检测到有光或无光。
GID
Group Identification：组标识。属于同一个反向复用组的E1具有相同的ID号。不同组具有不同的ID号。

地址: 北京市海淀区北四环中路229号海泰大厦617/619室 邮编: 100083 电话: [phone]
传真: [phone] Http:// 技术支持：help@
销售热线: 86-10-82884499转600 技术咨询热线: (8610)-82883110 82884499转877
