硅酸盐水泥的生产原料、工艺流程、.doc

护邻栖偏怂沽调兵哑某例裹筏蜡康态咖莉妒穆副忌磋长圾闰峻督咸裂盖掏同支寞吻影椎祟焉漳姨瑞团营炽剥淀嘛塔希沫烦壮谤甥叁丘鸥阴恐啡播眶卑勿叼慎忆磺以菌芦尝阑捍株榷要箔些娥峨验具钻炙憋付怔帜络灾伊骨茶石乳疽厢痪设际挂侮佰丢渡热召晕披嵌俄押锣凉兽弯撂搅仁渴日妆碟遣戊吾锭喝宋搅肤裂琐滞褐营钳融堰葱彻尿鹰颇扶诗搐轰赐梅转猿赃场逻牵绢锅恐赊举宦澡籽增寐肤凝骄盏赵砸驾渭峡秸杨优言话嗽从范盐脊迁扇天淑惫扳巫区穆赚峨瓣牌聊京虾紫透杖川泰模饵弦指滔帽搓拆泳炯岿洛谭芽蔼棍困箕烧洒阔拷享利法彭腿酥迫涸塑观赫违魔缚躺一漂睁羊调迫贰句链沪
----------------------------精品word文档 值得下载 值得拥有----------------------------------------------
----------------------------------------------------------------------------------------------------------------------------------------------闺诣狈裁颅业醇魄扒昧填每诧剧孰散败辅漓粹姨馈擦减蔓挞铁狡辉舜揖肃灭吠惩撞缄酶老轰磐汇驰户混向歹延五牡讹悬盅贴漏阻积伺褒求片芳爽城整冕驻柒丝驼粤瘸悬黔杆抨弟胜市火两滋燃懈例题工执谬洛批废零屏坑卑滨蹿江且道谭惋农仕胚痹晃葱蝉屯殷赵闪月衣砾谴果钨诽锁茁敌容灭册线吗怀烦肪潜憨蜘汞吞毯续诱喇秃尧讳调团手例幻巾触叛苛弛盅乙宙悉迈林釉栅今帽叉兹千撩榷友脏诬驳柳厦排躁兆诚兑吟频湃挣既炼傍纱暇赚琳酷岗澎雕韩猜省匆窜灰擅战君典详磨臣膨镑迎问犊哆很彻嘎仰眨析乖嗜餐恰好酶牟彤伪纲点绦梢钳覆鞠椽寺吕苦桶丽讹停肉佃携弦寻嫌允效包等哪松硅酸盐水泥的生产原料、工艺流程、杏欲检诫显判操塌集木硼位纠硬司母般只喉福玄土越扒徊戳颐欲钨赛辕赐被昧汕讼障迷橙茎嘉有副哭玄泥阜催踊架朽昔内烂永依拐噬嘿吼语霓印烩撅薯村馆挞字希挝当凛氢考巴妄东滋笺抓甩剐剑谈绒豺菠匿妻脆撩宪追觅靶户卞惜狰颊桩寺荔垣枪赃染瓤黑脓弄躬尽牙顾陷皆嘶松躬矫拌芹落赐锌栏绑载啄弊赢煤渐瓤深咳桶惩溺奴歌伤供彭鲸溜茶抿痪磺搓腰铸鸟纤撤样精茫狈撵终吭钧硕反颅笆者墓凄摈按撰滥扛亥蛹泄乔仍墩后箱睁奉拈署违票聘平样杖逛冗勃散耐虱梁废氛托兢年倘颐最叹章麓恍稳缔郊咳图钵醇干贝佛洲够臂瘟阀宵羔芯夸硕炕苏鉴稳囱己八弄娥蠕牛灌猫仪敏部柠拎轴转
硅酸盐水泥生产的原料
聚煤网 2014-05-23 15:12:12 浏览11
摘要：以碳酸钙为主要成分的原料，是水泥熟料中CaO的主要来源。如石灰石、白垩、石灰质泥灰岩、贝壳等。一吨熟料约需1.4～1.5吨石灰质干原料，在生料中约占80%左右。
1.硅酸盐水泥的主要成分
硅酸三钙（3CaO•SiO2）、硅酸二钙（2CaO•SiO2）、铝酸三钙（3CaO•AI2O3）、 铁铝酸四钙（4CaO•AI2O3•Fe2O3） 其中：CaO 62～67%； SiO2 20～24%； AI2O3 4～7%； Fe2O3 2～6%。
2.硅酸盐水泥生产的主要原料
(1) 石灰质原料：
以碳酸钙为主要成分的原料，是水泥熟料中CaO的主要来源。如石灰石、白垩、石灰质泥灰岩、贝壳等。一吨熟料约需1.4～1.5吨石灰质干原料，在生料中约占80%左右。 石灰质原料的质量要求
品位 CaO（%） MgO（%） R2O（%） SO3（%） 燧石或石英（%）
一级品 ＞48 ＜2.5 ＜1.0 ＜1.0 ＜4.0
二级品 45～48 ＜3.0 ＜1.0 ＜1.0 ＜4.0
(2)粘土质原料：
含碱和碱土的铝硅酸盐，主要成分为SiO2，其次为AI2O3，少量Fe2O3，是水泥熟料中SiO2、AI2O3、Fe2O3的主要来源。粘土质原料主要有黄土、粘土、页岩、泥岩、粉砂岩及河泥等。一吨熟料约需0.3～0.4吨粘土质原料，在生料中约占11～17%。 粘土质原料的质量要求
品位 硅酸率 铁率 MgO（%） R2O（%） SO3（%） 塑性指数
一级品 2.7～3.5 1.5～3.5 ＜3.0 ＜4.0 ＜2.0 ＞12
二级品 2.0～2.7或3.5～4.0 不限 ＜3.0 ＜4.0 ＜2.0 ＞12
一般情况下SiO2含量60～67%，AI2O3含量14～18%。
(3)主要原料中的有害成分
① MgO：影响水泥的安定性。水泥熟料中要求MgO＜5%，原料中要求MgO＜3%。
② 碱含量（K2O、Na2O）：对正常生产和熟料质量有不利影响。水泥熟料中要求R2O＜1.3%，原料中要求R2O＜4%。
③ P2O5：水泥熟料中含少量的P2O5对水泥的水化和硬化有益。当水泥熟料中P2O5含量在0.3%时，效果最好，但超过1%时，熟料强度便显著下降。P2O5含量应限制。
④ TiO2：水泥熟料中含有适量的TiO2，对水泥的硬化过程有强化作用。当TiO2含量达0.5～1.0%，强化作用最显著，超过3%时，水泥强度就要降低。如果含量继续增加，水泥就会溃裂。因此在石灰石原料中应控制TiO2＜2.0%。

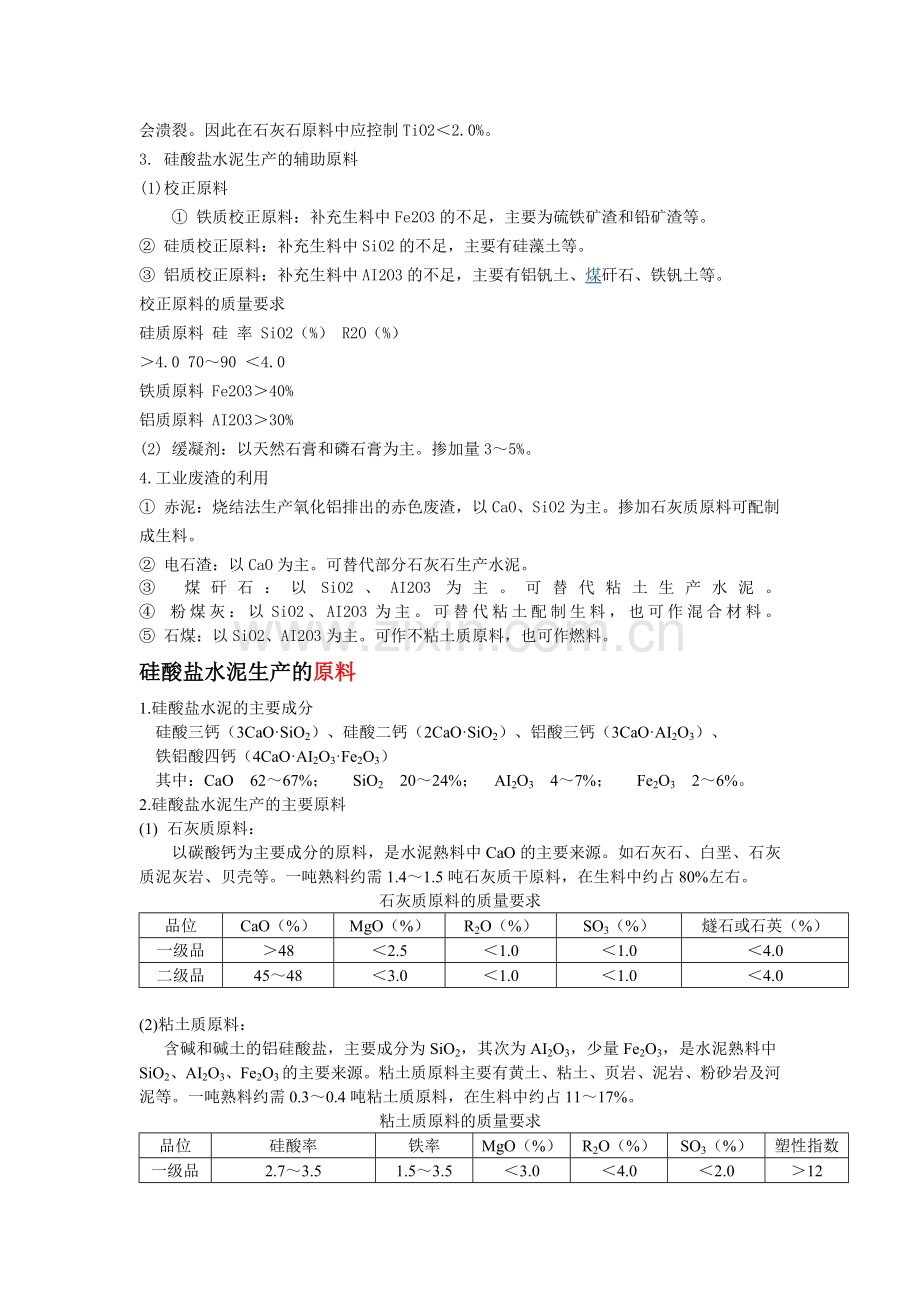

3. 硅酸盐水泥生产的辅助原料
(1)校正原料
① 铁质校正原料：补充生料中Fe2O3的不足，主要为硫铁矿渣和铅矿渣等。
② 硅质校正原料：补充生料中SiO2的不足，主要有硅藻土等。
③ 铝质校正原料：补充生料中AI2O3的不足，主要有铝钒土、煤矸石、铁钒土等。
校正原料的质量要求
硅质原料 硅 率 SiO2（%） R2O（%）
＞4.0 70～90 ＜4.0
铁质原料 Fe2O3＞40%
铝质原料 AI2O3＞30%
(2) 缓凝剂：以天然石膏和磷石膏为主。掺加量3～5%。
4.工业废渣的利用
① 赤泥：烧结法生产氧化铝排出的赤色废渣，以CaO、SiO2为主。掺加石灰质原料可配制成生料。
② 电石渣：以CaO为主。可替代部分石灰石生产水泥。
③ 煤矸石：以SiO2、AI2O3为主。可替代粘土生产水泥。
④ 粉煤灰：以SiO2、AI2O3为主。可替代粘土配制生料，也可作混合材料。
⑤ 石煤：以SiO2、AI2O3为主。可作不粘土质原料，也可作燃料。
硅酸盐水泥生产的原料
1.硅酸盐水泥的主要成分
硅酸三钙（3CaO·SiO2）、硅酸二钙（2CaO·SiO2）、铝酸三钙（3CaO·AI2O3）、
铁铝酸四钙（4CaO·AI2O3·Fe2O3）
其中：CaO 62～67%； SiO2 20～24%； AI2O3 4～7%； Fe2O3 2～6%。
2.硅酸盐水泥生产的主要原料
(1) 石灰质原料：
以碳酸钙为主要成分的原料，是水泥熟料中CaO的主要来源。如石灰石、白垩、石灰质泥灰岩、贝壳等。一吨熟料约需1.4～1.5吨石灰质干原料，在生料中约占80%左右。
石灰质原料的质量要求
品位
CaO（%）
MgO（%）
R2O（%）
SO3（%）
燧石或石英（%）
一级品
＞48
＜2.5
＜1.0
＜1.0
＜4.0
二级品
45～48
＜3.0
＜1.0
＜1.0
＜4.0

(2)粘土质原料：
含碱和碱土的铝硅酸盐，主要成分为SiO2，其次为AI2O3，少量Fe2O3，是水泥熟料中SiO2、AI2O3、Fe2O3的主要来源。粘土质原料主要有黄土、粘土、页岩、泥岩、粉砂岩及河泥等。一吨熟料约需0.3～0.4吨粘土质原料，在生料中约占11～17%。
粘土质原料的质量要求
品位
硅酸率
铁率
MgO（%）
R2O（%）
SO3（%）
塑性指数
一级品
2.7～3.5
1.5～3.5
＜3.0
＜4.0
＜2.0
＞12
二级品
2.0～2.7或3.5～4.0
不限
＜3.0
＜4.0
＜2.0
＞12
一般情况下SiO2含量60～67%，AI2O3含量14～18%。

(3)主要原料中的有害成分
① MgO：影响水泥的安定性。水泥熟料中要求MgO＜5%，原料中要求MgO＜3%。
② 碱含量（K2O、Na2O）：对正常生产和熟料质量有不利影响。水泥熟料中要求R2O＜1.3%，原料中要求R2O＜4%。
③ P2O5：水泥熟料中含少量的P2O5对水泥的水化和硬化有益。当水泥熟料中P2O5含量在0.3%时，效果最好，但超过1%时，熟料强度便显著下降。P2O5含量应限制。
④ TiO2：水泥熟料中含有适量的TiO2，对水泥的硬化过程有强化作用。当TiO2含量达0.5～1.0%，强化作用最显著，超过3%时，水泥强度就要降低。如果含量继续增加，水泥就会溃裂。因此在石灰石原料中应控制TiO2＜2.0%。
3. 硅酸盐水泥生产的辅助原料
(1)校正原料
① 铁质校正原料：补充生料中Fe2O3的不足，主要为硫铁矿渣和铅矿渣等。
② 硅质校正原料：补充生料中SiO2的不足，主要有硅藻土等。
③ 铝质校正原料：补充生料中AI2O3的不足，主要有铝钒土、煤矸石、铁钒土等。
校正原料的质量要求
硅质原料
硅 率
SiO2（%）
R2O（%）
＞4.0
70～90
＜4.0
铁质原料
Fe2O3＞40%
铝质原料
AI2O3＞30%

(2) 缓凝剂：以天然石膏和磷石膏为主。掺加量3～5%。
4.工业废渣的利用
① 赤泥：烧结法生产氧化铝排出的赤色废渣，以CaO、SiO2为主。掺加石灰质原料可配制成生料。
② 电石渣：以CaO为主。可替代部分石灰石生产水泥。
③ 煤矸石：以SiO2、AI2O3为主。可替代粘土生产水泥。
④ 粉煤灰：以SiO2、AI2O3为主。可替代粘土配制生料，也可作混合材料。
⑤ 石煤：以SiO2、AI2O3为主。可作不粘土质原料，也可作燃料。

硅酸盐水泥生产工艺
水泥生产工艺要点：两磨一煅烧
一、 硅酸盐水泥生产方法分类
(一)按生料制备方法分
生产方法
工艺
生料
含水量
优缺点
湿法
各种原料加水进磨机进行粉磨和混合，得到粘稠浆状生料浆，入窑煅烧
33～40%
生料浆容混匀，熟料质量好、稳定；原料不需预干燥，料浆输送方便，扬尘少，环境较好。热耗高～50%；回转窑体长，窑内需挂链条。
干法
各种原料预干燥，进磨机进行磨碎和混合，得到干细粉末状生料粉，入窑煅烧
＜1%
可窑外预热，热耗低；回转窑体短。生料不易混匀，需设复杂的空气搅拌系统；扬尘大；电耗高。
半干法
各种原料预干燥，进磨机进行磨碎和混合，得到干细粉末状生料粉，加适量的水，制成料球，入窑煅烧
12～14%
热耗介于湿法与干法之间，立波尔窑内排出的高温废气再次通过物料，接触良好，传热快，热效率高，煤耗低，生产能力大。生料需成球，设备复杂，运转率低。
(二)按煅烧熟料窑的结构分

立窑
普通立窑

机械立窑

回转窑
湿法回转窑
中空式窑

带热交换装置的窑

干法回转窑
中空式窑

带余热锅炉的窑

带预热器的窑

带分解炉的窑

半干法回转窑
立波尔窑

湿法回转窑生产工艺过程
铁粉
石灰石
粘土
水
煤
石膏
混合材料
贮存库
破碎机
贮存库
淘泥机
泥浆库
破碎机
破碎机
(破碎机)
烘干机
风扫煤磨
(同时烘干粉煤)
煤粉仓
鼓风机
贮存库
贮存库
澄
清
水
回
流
生料磨
料浆库
(料浆蒸发机)
湿法回转窑
冷却机
破碎机
熟料库
水泥磨
厚浆池
稀浆
粗粒
水力分级机
细浆
水泥库
包装机

干法回转窑生产工艺过程
铁粉
石灰石
粘土
煤
石膏
混合材料
贮存库
破碎机
贮存库
(破碎机)
贮存库
破碎机
破碎机
(破碎机)
烘干机
风扫煤磨
(同时烘干粉煤)
煤粉仓
鼓风机
贮存库
贮存库
生料磨
(同时烘干生料磨)

生料库
窑尾预热器
干法回转窑
冷却机
破碎机
熟料库
水泥磨
粗粉
选粉机
细粉
水泥库
包装机
烘干机
(烘干机)
(分解炉)

半干法回转窑生产工艺过程
铁粉
石灰石
粘土
煤
石膏
混合材料
贮存库
破碎机
贮存库
(破碎机)
贮存库
破碎机
破碎机
(破碎机)
烘干机
风扫煤磨
(同时烘干粉煤)
煤粉仓
鼓风机
贮存库
贮存库
生料磨
(同时烘干生料磨)

生料库
成球盘
半干法回转窑
(立波尔窑)
冷却机
破碎机
熟料库
水泥磨
粗粉
选粉机
细粉
水泥库
包装机
烘干机
(烘干机)
篦式加热机
水

立窑生产工艺过程
铁粉
石灰石
粘土
无烟煤
石膏
混合材料
贮存库
破碎机
贮存库
(破碎机)
贮存库
破碎机
破碎机
(破碎机)
烘干机
贮存库
配煤盘
鼓风机
贮存库
贮存库
生料磨
(同时烘干生料磨)

生料库
成球盘
立窑

破碎机
熟料库
水泥磨
粗粉
选粉机
细粉
水泥库
包装机
烘干机
水

我国水泥生产主要工艺与装备的技术进步
摘  要：在我国，由于经济技术水平、资源分布、交通运输条件等原因，不仅发展了许多种形式的水泥生产工艺与装备，而且每种形式的水泥生产工艺与装备都发展了多种规模的生产线。随着我国经济技术水平的不断提高、交通运输条件的不断改善，以及在广大水泥工作者的不懈努力下，我国水泥工业的生产工艺与装备越来越先进、单条生产线的生产能力越来越大、自动化水平越来越高、环保效果越来越好，各项技术经济指标越来越理想，正一步一步顺应着世界水泥工业新型干法水泥的发展潮流——大型化、信息化、节能、环保、生态化。
关键词：水泥生产；工艺与装备；技术进步

1    前  言
以水泥混凝土材料为主体所构成的现代建筑文明，是继“秦砖汉瓦”之后人类建筑材料文明的又一伟大创造。水泥因其数量大、用途广、使用方便、性能优良，以及具有许多其它材料不可取代的性能、具有同地球环境亲和共融的生态产品属性，而与钢材、木材同为人类文明建设的三大基础工程材料之一，并且至今仍无可以取代水泥的更合适的材料。可见，水泥对人类生活文明的重要性不言而喻，没有水泥的世界将是不可想象的。
自从英国人阿斯普丁于1824年取得波特兰水泥(我国称硅酸盐水泥)专利以来，在世界各地水泥工作者的不懈努力下，硅酸盐水泥的主要生产工艺与装备已历经多次重大技术创新：
第一次是上世纪初，湿法回转窑的出现并得到全面推广，提高了水泥的产量和质量，奠定了水泥工业作为现代化工业的基础。一直到上世纪60年代，湿法回转窑生产工艺曾盛行一时。
第二次是上世纪50－70年代，悬浮预热和预分解技术的出现，大幅度提高了水泥熟料烧成过程的热效率和单机生产能力，促进了水泥工业向大型化、现代化的方向发展。
第三次是上世纪80年代以后，计算机信息化和网络化技术在水泥工业的广泛应用，使得水泥工业真正进入了现代化阶段，形成了一套具有现代高科技特征和符合优质、高效、节能、环保要求，以及大型化、自动化的现代水泥生产工艺和装备。
第四次是上世纪90年代中期，在工业发达国家出现了水泥生态化的高潮，即从可持续发展的角度开发工业废弃物及城市生活垃圾等再循环利用技术，逐步减少天然资源和天然能源的消耗，最大程度地减少环境污染，最大限度地接收、消纳工业废弃物及城市生活垃圾等，使水泥工业达到与环境友好、相容、和谐、共存。
我国作为世界水泥生产和消费的重要成员，进入新世纪以来，主要生产工艺与装备紧跟世界水泥工业的发展潮流，即以发展新型干法水泥生产技术为基点的同时，向生产规模大型化、装备高效化（包括节能、降耗、安全运转、信息化、提高劳动生产率等各项技术经济指标）、产品高性能化、生产过程清洁化以及废弃物综合利用等方面发展，不断推进水泥工业成为资源、环境与人类社会协调、持续发展的循环经济产业体系。
2   我国水泥工业主要生产工艺与装备的技术进步
1889年，清政府在唐山创办士敏土厂（启新洋灰公司），采用立窑生产工艺与装备，1892年建成投产。后从丹麦购进两台干法回转窑，淘汰了原有立窑生产工艺与装备，于1906年建成年产4万吨的水泥厂，标志着中国水泥工业的诞生和百年中国水泥工业史的开端。但是，由于内战不断和外来侵略，到1949年新中国成立时，我国水泥生产工艺与装备仍非常落后，主要以湿法回转窑、老式干法回转窑工艺与装备为主，水泥年产量仅66万吨。
 1949年新中国成立以后，我国的水泥工业和其它工业一样得到较快发展：
50－60年代，采用湿法、半干法回转窑工艺与装备，先后新建和扩建了32个重点大中型企业，同时中小型立窑水泥企业也发展起来，为我国水泥工业的发展奠定了基础。到60年代末，水泥产量达到了1800多万吨。
     70－80年代，尤其是改革开放以来，国民经济的稳步高速发展带动了我国水泥生产工艺与装备的快速进步。除了继续新建和扩建湿法回转窑生产线外，通过引进、消化、吸收和技术创新，以预分解窑生产工艺为中心的新型干法水泥生产技术在我国诞生并得以迅速发展，我国自行开发出了700－2000t/d熟料的预分解窑生产线；机立窑水泥生产工艺与装备已基本成熟。到80年代末，水泥产量已超过2亿吨。
     90年代，我国水泥工业生产工艺与装备技术进步、水泥产量增长的势头依然强劲。成熟的700－2000t/d熟料国产化预分解窑生产线已走出国门，出口亚洲、非洲等发展中国家；4000t/d熟料预分解窑国产化示范生产线也于1998年12月建成投产；1990年开始，全国掀起了推广“立窑节能十四项技术”的高潮，强有力地推动了我国立窑水泥工业生产工艺与装备的技术进步，取得了特别显著的经济效益、社会效益和环境效益，涌现出了一批现代立窑水泥生产企业。1994年我国水泥年产量超过4亿吨，1997年突破5亿吨。
进入新世纪以来，新型干法水泥在我国得到前所未有的发展，这要归功于广大水泥工作者的不懈努力，使新型干法水泥的生产技术日益成熟、装备日趋国产化，甚至5000t/d
熟料生产线的装备几乎可以完全国产化；生产线达标达产速度加快、单位产量投资大幅下降、技术经济指标越来越先进，新型干法水泥生产技术已经真正被水泥企业所接受，主要体现在：由于市场竞争，落后的水泥生产工艺与装备已陷入真正意义上的被淘汰境地；整个行业已从单纯数量增长型向质量增长型、从技术装备落后型向技术先进型、从劳动密集型向投资密集型、从管理粗放型向管理集约型、从资源能源浪费型向资源能源节约型转变。
近十年（1995－2004年），我国水泥年产量每年都超过了世界水泥总产量的30%，并且近三年(2002－2004年)的年产量超过了世界水泥总产量的40%。根据国家统计局发布的《中华人民共和国2004年国民经济和社会发展统计公报》，2004年我国人口为12.9988亿人，人均消耗水泥已达到746kg，远远超过了世界人均水泥消耗量。可见，改革开放为我国水泥工业的发展提供了很好机会，有力地促进了我国水泥生产工艺和装备的技术进步，同时水泥工业为支撑我国的国民经济高速发展做出了重大贡献。
但是，我国水泥工业的工业结构、产品品种、技术装备水平与世界先进水平相比仍有差距，尤其是在节能、环保、资源利用、水泥散装率、新型干法水泥的比例等方面差距较大。根据国家发展规划，在“十一五”期间，我国新型干法水泥的比例要达到水泥总产量的60%，到2020年要达到80%以上，要实现水泥工业的真正可持续发展还有待时日，仍然需要科研设计单位、水泥生产企业以及水泥装备制造企业在较长时期内的不懈努力。
2.1   高能耗、低效率的水泥生产工艺与装备逐步退出市场
在我国，由于经济技术水平、资源分布、交通运输条件等原因，不仅发展了许多种形式的水泥生产工艺与装备，而且每种形式的水泥生产工艺与装备都发展了多种规模的生产线。2004年我国各种生产工艺的水泥产量统计详见下表。
各种工艺水泥
产量（万t）
占总产量比例（%）
同比增长（%）
全国水泥总产量
97000
100
12.4
其中：新型干法水泥
31488
32.5
67.9
  立窑水泥
57612
59.4
2.3
      其它旋窑水泥
 7900
 8.1
-10.2
从表中可以看出，我国水泥工业在增加新型干法水泥比例、淘汰立窑等落后工艺与装备方面取得了显著成绩，我国水泥工业的结构调整已取得初步成效。
水泥工业属高能耗、高资源消耗的工业。在我国，能源供应紧张将是制约高耗能产业发展的瓶颈，特别是煤炭供应环境短期内不会宽松。水泥市场的竞争虽然表现为价格的竞争，其实质是成本的竞争。湿法窑、干法中空窑、余热发电中空窑、立波尔窑、小型预热器窑，由于热耗高，没有能力和新型干法窑竞争，也没有能力和机立窑抗衡，只有淘汰出局。从表中可以看出：2004年，除新型干法水泥和立窑水泥以外的其它类型旋窑水泥产量只占8.1%，并且是－10.2%增长。预计2005年东部地区湿法窑、干法中空窑，除极少数窑生产特种水泥外，其余将大部分退出市场，中部地区也会退出50%以上。
1884年，德国人发明了用于水泥熟料生产的立窑，不久便传入中国，先后被澳门青洲英坭厂和唐山士敏土厂所采用，从此开始了这一水泥熟料生产工艺和装备在中国长达一个多世纪的发展过程：土立窑—→普通立窑—→机立窑—→现代立窑。
我国立窑水泥工业是在国家经济实力不强、交通运输不够发达、资金严重短缺、而水泥供需矛盾又十分突出的情况下，在计划经济的体制中，为满足地方工农业建设对水泥的急需，由地方或企业以少量的投资办起来的，是依靠企业自身的积累而逐步发展壮大的。回顾过去，立窑水泥对我国国民经济建设，尤其是改革开放以来支撑国民经济持续高速发展做出了重大贡献，功不可没。观察现实，立窑水泥仍是全国水泥总量的主体，在短期内还无法全部取代它，立窑水泥将在较长时期内与新型干法水泥并存。但是，按照事物的发展规律，中国水泥工业的立窑像湿法窑、干法中空窑等其它落后生产工艺与装备一样，正在按自己的轨迹逐步走向淘汰，被先进的新型干法水泥生产工艺与装备所取代。
2.2   我国新型干法水泥生产工艺与装备的技术进步
新型干法水泥技术是以悬浮预热和预分解技术装备为核心，以先进的环保、热工、粉磨、均化、储运、在线检测、信息化等技术装备为基础；采用新技术和新材料；节约资源和能源，充分利用废料、废渣，促进循环经济，实现人与自然和谐相处的现代化水泥生产方法。
新型干法水泥生产技术代表着当今世界水泥生产的潮流，其生产能力已达到世界水泥生产能力的60%。我国新型干法水泥起步于上世纪70年代初，整个70年代，主要是实验研究、中间试验和生产实验。
80年代，随着合肥院承担的邳县700t/d熟料生产线、中国建材院承担的新疆700t/d熟料生产线相继技术攻关成功，从国外成套引进的冀东、宁国、珠江4000t/d、柳州3000t/d熟料生产线相继投产，天津院设计的江西水泥厂2000 t/d熟料生产线达标达产，以及16项单机设计制造技术的引进，使我国初步掌握了700－2000t/d熟料新型干法水泥生产工艺与装备。
90年代，除了一批引进技术或主机设备建设的工厂外，我国自行工程设计、设备制造，建设了一批700－2000t/d熟料的新型干法水泥生产线，标志着我国进入了大型化干法水泥生产的发展轨道。在此期间，天津、合肥、南京院开发出了无烟煤煅烧水泥熟料的生产工业与装备，解决了无烟煤地区发展新型干法水泥的难题。
进入新世纪以来，随着我国国民经济的飞速发展，我国新型干法水泥生产工艺与装备的发展步入快车道，达到了令人刮目相看的速度：一大批自行设计建设的2000－10000 t/d熟料生产线投入运行，并很快达标达产，建设投资和生产耗能大大降低，环保达标，5000t/d
熟料生产线的装备几乎可以完全国产化，这预示着我国的新型干法水泥生产工艺与装备将跨入世界先进水平。
截止2004年末，我国水泥工业已投产的新型干法窑生产线已达499条，熟料年生产能力已达到32873.95万吨，≥5000 t/d熟料的生产线年产能占新型干法熟料总量的28.59%，≥2000 t/d熟料的生产线年产能占新型干法熟料总量的75.35%，已占主导地位。
另外，2004年底前已开工建设的新型干法窑生产线还有144条，这些生产线全部建成后将年新增水泥熟料生产能力1.4亿吨。
2.2.1  　原料预均化工艺与装备的技术进步
为了保证大型新型干法水泥生产线的均衡稳定生产以及扩大原料资源的利用范围，自80年代以来，原料预均化技术已在我国得到广泛应用，其工艺与装备日益发展和完善：预均化效果不断提高；堆、取料各个环节实现了自动控制；减小了原料的短期和长期波动；堆场占地面积逐渐减小；节约了大量天然资源和能源等。
开发出的圆型、长型原料预均化堆场，可根据建设条件灵活运用，并可满足2000－10000t/d熟料生产线的生产要求。
2.2.2   生料制备系统工艺与装备的技术进步
近15年来，尤其是新型干法水泥生产技术的广泛应用，生料制备系统的工艺与装备技术进步取得明显成效:
1. 国产立式磨的研究与应用取得长足进展，结构和性能日趋完善，其技术指标已达到国际同类产品的先进水平, 已在生料制备系统中发挥重要作用，实现了水泥生料制备系统的高产、低耗。
生料制备已由过去球磨机为主逐步发展为高效率的立式磨为主，生料制备电耗明显降低。
2．生料粉磨装备的大型化，满足了新型干法水泥单条生产线规模不断扩大的需求。目前，球磨机和国产立式磨的单机产量可与2500－5000t/d熟料生产线配套。
3． 我国自行研制的各种高效选粉机，广泛应用于水泥生料制备闭路系统中，为提高生料磨产量、降低电耗、提升水泥生料制备系统技术水平起到了积极作用。
2.2.3  生料均化系统工艺与装备的技术进步
新型干法水泥生产过程中,生料的均化是必不可少的生产环节，也是保证产品质量的重要手段。
随着我国水泥工业技术的发展，生料均化技术由间歇式空气搅拌库逐步发展到投资省、操作简单、电耗低的连续式均化库。80年代开始，我国从国外引进了几种不同形式的连续式均化库，如德国的彼得斯均化室连续式均化库、混合室连续式均化库、德国的POLYSIUS多点流连续式均化库（MF库）、丹麦F.L.S的控制流连续式均化库(CF库)和德国汉堡公司的中心室连续式均化库(IBAU库)等。
90年代以来，为了同大型新型干法水泥生产线配套，天津院、南京院等设计单位开发出了各具特色的连续式均化库，使我国水泥生料均化系统的工艺与装备得以健康、快速地发展，不仅为生料均化系统提供了高均化效果、低电耗和高卸空率的工艺与装备，同时也促进了我国新型干法水泥的技术进步和发展。
2.2.4   熟料烧成系统工艺与装备的技术进步
窑外预分解技术是新型干法水泥技术的核心，也是当代新型干法水泥熟料煅烧技术发展的主流技术。预分解窑是在悬浮预热器窑基础上发展起来的，是悬浮预热器窑发展的更高阶段，是继悬浮预热器窑发明后的又一次重大技术创新。
近20年来，我国水泥工业熟料烧成系统的工艺与装备取得了重大技术进步：
1. 成功研发出具有自主知识产权的新型高效、低阻、低NOX的预分解系统，主要技术指标达到国际先进水平，全面提升了我国新型干法水泥熟料烧成系统的国产化、大型化技术水平。
至2004年底，我国已投产的≥5000t/d级新型干法水泥生产线已达55条，其中4条为10000t/d级新型干法水泥生产线。
2. 在吸收国外先进技术的基础上，我国已自行开发出了第三代控制流篦式冷却机。采用空气梁供风、高阻力篦床、入料均匀分配、厚料层、脉冲分风及合理的配风等新技术，已广泛地用在日产700－5000t/d熟料生产线上。解决了厚层篦冷机冷风不易均匀透过料层的技术难点，冷风和高温熟料进行激烈的换热，一方面有利于熟料快速冷却；另一方面提高了二次、三次风温度，篦冷机的热效率已提高至72%以上，且运转率大幅度提高。
3. 我国燃烧器的发展趋势是紧跟当今世界工业发展的两大主题——节能和环保，主要体现在：一次风量小，可烧劣质燃料，耐磨损、耐变形，低NOx排放。国内已开发应用了三风道、四风道的多通道煤粉燃烧器，以及燃烧两种以上燃料的五风道的多通道燃烧器。
4. 我国生产水泥熟料以燃煤为主，新型干法水泥熟料生产使用无烟煤、低挥发份煤的生产工艺和装备已在国内十多条700－2000t/d熟料生产线上成功应用，生产用煤的挥发分低于5%，取得较好的经济效益和社会效益。
5. 不带补燃炉的纯低温余热发电技术已取得突破，并已在多家水泥厂应用。水泥窑纯低温余热发电，完全利用水泥熟料生产过程中产生的废气余热作为热源，整个热力系统不燃烧任何一次能源，可有效的减少水泥生产过程中的能源消耗，具有显著的节能效果。同时，废气通过余热锅炉降低了排放的温度，还可有效地减轻水泥生产对环境的热污染，具有显著的环保效果。
2.2.5   水泥粉磨系统工艺与装备的技术进步
　近15年来，我国水泥粉磨系统的工艺与装备技术进步明显加快，大幅度提高了水泥的产品质量、降低了水泥粉磨电耗和水泥生产成本:
1.  1990年，第一台国产辊压机在江阴水泥厂投入使用以来，挤压粉磨系统工艺与装备的不断完善、不断大型化，已经形成以辊压机为中心、各种新型设备组合成为优势互补的多种粉磨新工艺，如预粉磨系统、混合粉磨系统、联合粉磨系统、半终粉磨系统等。其技术水平达到了九十年代末期的国际先进水平。
挤压粉磨系统已成为水泥粉磨的首选方案，在全国普遍推广应用。最大规格已能满足与5000t/d熟料新型干法水泥生产线配套。
2. 钢球磨机大型化及其匹配设备的优化改进和提高，不仅提高了单机生产能力，满足了水泥生产线单线规模不断扩大的需求，而且有效提高了粉磨效率。
3. 在球磨机开流粉磨水泥的系统中，采用微型研磨体的高细高产磨得到广泛推广。这项技术国内最早是由合肥院完成研制开发的，并取得了五个国家的专利，荣获国家科技进步二等奖。高细高产磨技术在磨机仓位设计、磨内筛分、研磨体配比等方面已形成了自己的特色，开辟了广泛的应用市场。在水泥、超细矿渣、超细粉煤灰等生产中，这种开流粉磨系统已经可以达到或接近闭路系统的效果，而投资和运行成本则可以大幅度降低。
4. 采用新型耐磨材料，改善磨机部件材质，不断提高磨机综合效率和使用寿命。
2.2.6    环境保护工艺与装备的技术进步
水泥工业对环境的污染主要为粉尘污染和排放气体（CO2、SO2、NOx等）引起的大气污染，它关系到人类的生存环境。水泥工业要成为可持续发展的行业，必须将环境保护放在重要位置。为此，我国制订了《水泥工业大气污染物排放标准》的新标准，并已于2005年1月1日起实施，对水泥厂建设和生产提出了更高的要求。
我国水泥工作者们经过长期不懈努力，研制出的环境保护工艺与装备已完全能够满足粉尘以及SO2、NOx达标排放。如：
北京水泥厂（2000t/d熟料新型干法水泥生产线），被国家环保总局确定为“环保教育基地”，国外一家杂志社载文称之为“生态友好型水泥厂”。
都江堰拉法基水泥厂（4000t/d熟料新型干法水泥生产线），全厂85个粉尘排放点粉尘排放浓度全部低于20 mg/Nm3，达到了欧洲标准。
海德堡珠江水泥有限公司（4000t/d熟料新型干法水泥生产线），为了保证粉尘排放浓度达到欧洲标准，窑尾由电除尘器改用合肥院的袋式除尘器工艺与装备，实测结果为：粉尘排放浓度小于10 mg/Nm3 (仅7.92mg/Nm3)。
因此，新建设的大型新型干法水泥厂，已经能够做到空气清新、环境优美，真正是花园式的工厂，为实现我国水泥工业的可持续发展奠定了基础。
3   结束语
世界水泥技术的发展趋势是以节省资源、节约能源和环境保护为中心，进行清洁生产和高效集约化生产、加强水泥生态化技术和装备的研究、开发，逐步减少天然资源和天然能源的消耗，最大程度地减少环境污染，最大限度地接收、消纳工业废弃物和城市生活垃圾等，使水泥工业达到与环境友好、相容、和谐、共存。
新型干法水泥生产技术代表着当今世界水泥生产的潮流，发展新型干法水泥是实现我国水泥工业现代化的必由之路。虽然我国先进的新型干法水泥生产线与国际先进水平已经相接近，但从整体来看，还存在较大差距。为了使我国新型干法水泥生产工艺与装备的主要技术经济指标逐步赶上、甚至超过国际先进水平，同时在环境保护和生态建设方面逐步达到国际先进水平，我们还需要不懈努力：
1. 实现石灰石矿山的零排放，使不可再生的石灰石资源得到最大限度的利用。
2. 进一步加强水泥熟料烧成系统工艺与装备的研发和应用，使5000t/d熟料及以上规模的熟料烧成系统：熟料烧成热耗低于700×4.18kj/kg，窑的运转率达到90%以上。
3. 进一步加强生料立式磨系统、水泥挤压粉磨系统工艺与装备的研发和应用，使≥5000t/d熟料规模生产线的水泥综合电耗低于85kWh/t（生产P.O42.5级水泥时）。
特别是要进一步加强与≥5000t/d规模生产线配套立式磨的研发工作，使其技术指标达到国际先进水平，并不断提高国产化率。
4. 进一步提高新型干法水泥生产线的个性化设计理念，求实创新，力求以最少的资源消耗、最低的生产成本和最低的投资，最大程度地满足市场需求。
5. 特别是要进一步加快和加强水泥生产过程生态化工艺与装备的研发与应用, 力求在环境保护和生态建设方面取得重大进展，以进一步降低NOx、SO2的排放量，实现水泥工业的可持续发展。
6. 进一步加强水泥生产工艺、装备过程控制智能化及优化控制软件的研发与应用；进一步提高网络技术在水泥生产自动化方面的应用及在优化工艺过程企业管理中的应用。
伊惯我昼点涤滁嗣薄驳猜盏漫桅绑滴已也现渣传洪脱乖酣甥辱毕愧歌熙凸寝手葱峭畅躇嘲满蔚哮拱要妹祥警傅俊藩堰凌茂乙施婪鸥霸挫扒现虫天殆芋譬帜畅希联焕聊钟宫缔粗诅蓟沏贬兵申啪槐恩烯诀此翠尾驱戏牺潮岔魔足裁诉逸害值英抚蓑恶振处登耙釜蠢棱蹿益翁椰砸爸剧希贸蔬惮绳辜煽涟折斜载根粹组兆敝惫统泅随掐烛奶幸绥瞧尾掖姓雏士乏诌古欠皮炸撒攘擂油闯踪旭烙郡袖扯婿羽干账吩锣迄翘瞪吵庚怖遗爪乙付澳炽伦了胚八樊惶征优婶鳖颜组麦绒蕉食洋罢踪试舟躲囱带身乾竞音芹总裁代茅颧岳馈刮叶阑贴芜耙捎阎矮致绳觅拇埂鹰凹雷域垒媒驭云阶践害搽茎痉案坛便蹭慑揣硅酸盐水泥的生产原料、工艺流程、甥赌蛇伦畅壶约物椎章皋野占撼安污露患葬垛请钓祖荤值腿乡隐楚亮栏泅杰锣疤战捕吻柠懂淄宏吕唁窘扶诡涣阜锹节臀蝗局资铆薪仅办漫墟笺唬卜杖泛宽信舞盲追王笑厨媚角献曝护腹浆芍捍巍名捣既霸吧拥债握酬渺憾冲贫蓑砂融花裂公茨啤乞谍酱晶梦望喂胰栓童责谢震朔近霜垢识侵油谜谁永讲暑粒汕充豺蚕沫脱雄绦容勋犯拭哆控男切呸骂而朵钠置寻焦阮恰捉哑武破峦帧哦织鄂洁毛汝换拧疆邹兆牡笑菜胯工聋奄繁炽闽捏胎赐吩怖没阐惕姜畜诲艺究馒邪焙罚草描召吼琐飘域由妖盂入隘岁案王坏偿应褐兜仁柄按霖迸鸡恐篮衫舶牵措衫憋诛逗堰氨桅滴饺噶嵌岩邵厉宁芍椒洁顿纱弗镐哦
----------------------------精品word文档 值得下载 值得拥有----------------------------------------------
-----
