Struts2框架流程详细分析.doc

StrutsPrepareAndExecuteFilter实现了Filter接口  init方法为初始化入口
StrutsPrepareAndExecuteFilter init方法
1.  public void init(FilterConfig filterConfig) throws ServletException {
2.     //初始化辅助类 类似一个Delegate
3.      InitOperations init = new InitOperations();
4.      try {
5.         // FilterHostConfig 封装了FilterConfig参数对象
6.          FilterHostConfig config = new FilterHostConfig(filterConfig);
7.          //LoggerFactory配置加载
8. //如果没有web.xml 没有配置“loggerFactory”参数 尝试mons.logging.LogFactory
9.          //如果失败 使用JdkLoggerFactory
10.          //TODO SPI
11.          init.initLogging(config);
12.          //TODO 创建Dispatcher 注册加载器   执行加载器  创建容器 解析xml
13.          Dispatcher dispatcher = init.initDispatcher(config);
14.          init.initStaticContentLoader(config, dispatcher);
15.          //预处理类 请求处理时才会真正用到
16.          //1.主要负责在每次请求 创建ActionContext 清除ActionContext
17.          //2.当接收到一个请求时 通过uri查找 ActionConfig 创建ActionMapping
18.          prepare = new PrepareOperations(filterConfig.getServletContext(), dispatcher);           //处理请求  Delegate
19.          execute = new ExecuteOperations(filterConfig.getServletContext(), dispatcher);   this.excludedPatterns = init.buildExcludedPatternsList(dispatcher);
20. //空实现 留作扩展
21.          postInit(dispatcher, filterConfig);
22.      } finally {
23.          init.cleanup();
24.      }
25.  }
InitOperations 类似与一个Delegate 主要负责实例化Dispatche  再把初始化操作转交给Dispatche init处理
1. public Dispatcher initDispatcher( HostConfig filterConfig ) {
2.     //创建Dispatcher
3.     Dispatcher dispatcher = createDispatcher(filterConfig);
4.     //核心方法  Container容器的创建   xml解析在此方法发生
5.     dispatcher.init();
6.     return dispatcher;
7. }
8.
9. private Dispatcher createDispatcher( HostConfig filterConfig ) {
10.     Map<String, String> params = new HashMap<String, String>();
11.     for ( Iterator e = filterConfig.getInitParameterNames(); e.hasNext(); ) {
12.         String name = (String) e.next();
13.         String value = filterConfig.getInitParameter(name);
14.         params.put(name, value);
15.     }
16.     return new Dispatcher(filterConfig.getServletContext(), params);
17. }

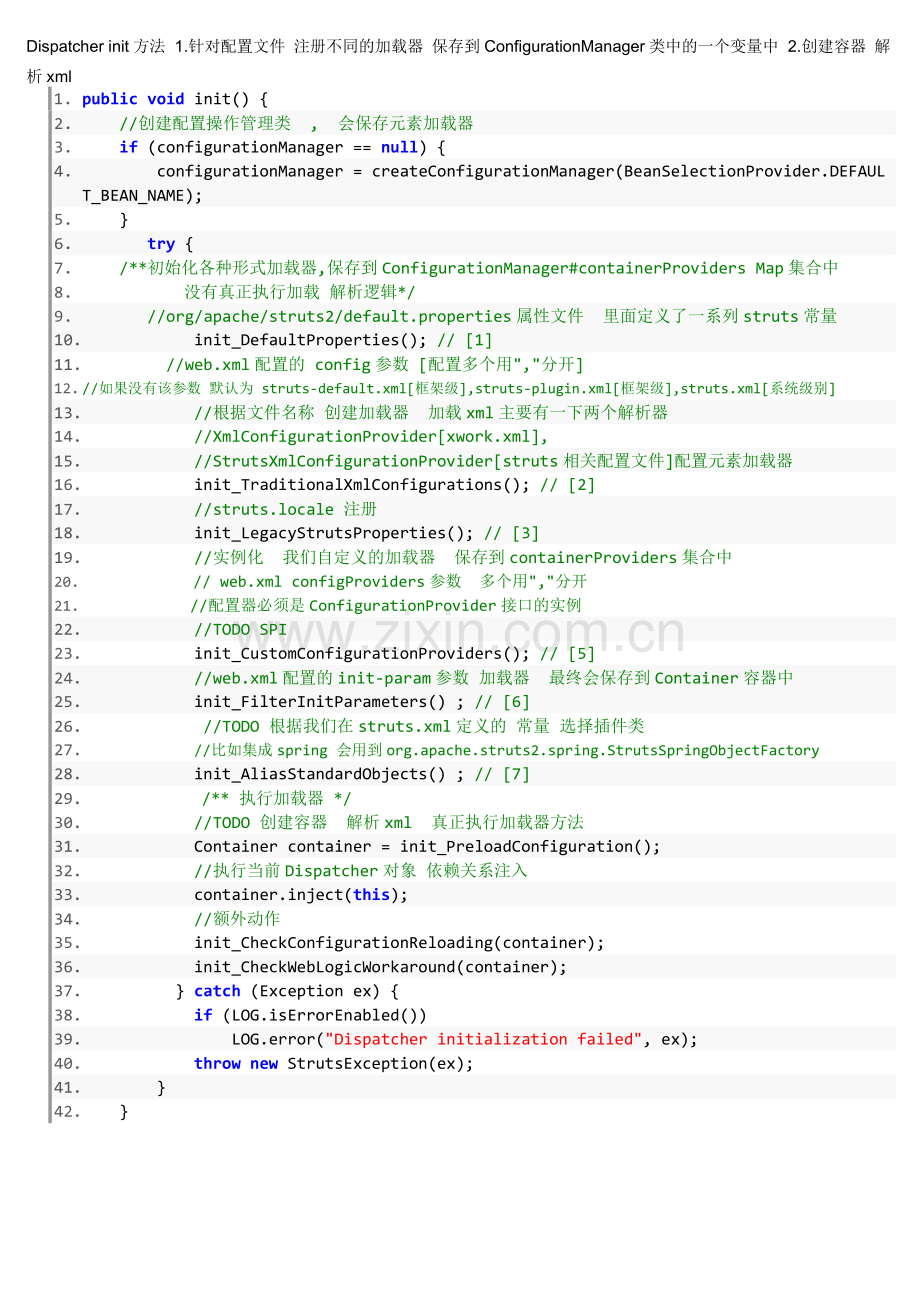

Dispatcher init方法  1.针对配置文件 注册不同的加载器 保存到ConfigurationManager类中的一个变量中  2.创建容器 解析xml
1. public void init() {
2.     //创建配置操作管理类  ,  会保存元素加载器
3.     if (configurationManager == null) {
4.         configurationManager = createConfigurationManager(BeanSelectionProvider.DEFAULT_BEAN_NAME);
5.     }
6.        try {
7.     /**初始化各种形式加载器,保存到ConfigurationManager#containerProviders Map集合中
8. 没有真正执行加载 解析逻辑*/
9.        //org/apache/struts2/default.properties属性文件  里面定义了一系列struts常量
10.            init_DefaultProperties(); // [1]
11.         //web.xml配置的 config参数 [配置多个用","分开]
12. //如果没有该参数 默认为 struts-default.xml[框架级],struts-plugin.xml[框架级],struts.xml[系统级别]
13.            //根据文件名称 创建加载器  加载xml主要有一下两个解析器
14.            //XmlConfigurationProvider[xwork.xml],
15.            //StrutsXmlConfigurationProvider[struts相关配置文件]配置元素加载器
16.            init_TraditionalXmlConfigurations(); // [2]
17.            //struts.locale 注册
18.            init_LegacyStrutsProperties(); // [3]
19.            //实例化  我们自定义的加载器  保存到containerProviders集合中
20.   // web.xml configProviders参数  多个用","分开
21. //配置器必须是ConfigurationProvider接口的实例
22.            //TODO SPI
23.            init_CustomConfigurationProviders(); // [5]
24.            //web.xml配置的init-param参数 加载器  最终会保存到Container容器中
25.            init_FilterInitParameters() ; // [6]
26.             //TODO 根据我们在struts.xml定义的 常量 选择插件类
27.            //比如集成spring 会用到org.apache.struts2.spring.StrutsSpringObjectFactory
28.            init_AliasStandardObjects() ; // [7]
29.            /** 执行加载器 */
30.            //TODO 创建容器  解析xml  真正执行加载器方法
31.            Container container = init_PreloadConfiguration();
32.            //执行当前Dispatcher对象 依赖关系注入
33.            container.inject(this);
34.            //额外动作
35.            init_CheckConfigurationReloading(container);
36.            init_CheckWebLogicWorkaround(container);
37.          } catch (Exception ex) {
38.            if (LOG.isErrorEnabled())
39.                LOG.error("Dispatcher initialization failed", ex);
40.            throw new StrutsException(ex);
41.        }
42.    }

ConfigurationManager 主要管理 创建的各种加载器
1. public class ConfigurationManager {
2.  protected static final Logger LOG = LoggerFactory.getLogger(ConfigurationManager.class);
3.     //配置元素管理器
4.     protected Configuration configuration;
5.     protected Lock providerLock = new ReentrantLock();
6.     //创建的xml加载器会保存到次集合中
7.  private List<ContainerProvider> containerProviders = new CopyOnWriteArrayList<ContainerProvider>();  }
Dispatcher的 createConfigurationManager方法
1. protected ConfigurationManager createConfigurationManager(String name) {
2.     //name - >  struts
3.     return new ConfigurationManager(name);
4. }
1.default.properties 属性文件加载器
1. private void init_DefaultProperties() {
2.     //保存到ConfigurationManager加载器集合中
3.     configurationManager.addConfigurationProvider(new DefaultPropertiesProvider());
4. }
2.创建struts相关文件加载器 StrutsXmlConfigurationProvider
1. private void init_TraditionalXmlConfigurations() {
2.     //web.xml 配置的config
3.     String configPaths = initParams.get("config");
4.     if (configPaths == null) {
5.         //如果没有配置  默认 struts-default.xml,struts-plugin.xml,struts.xml
6.         configPaths = DEFAULT_CONFIGURATION_PATHS;
7.     }
8.     String[] files = configPaths.split("\\s*[,]\\s*");
9.     for (String file : files) {
10.         if (file.endsWith(".xml")) {
11.             if ("xwork.xml".equals(file)) {
12.         configurationManager.addConfigurationProvider(createXmlConfigurationProvider(file, false));
13.             } else {
14.                 //struts xml加载器
15.                 //StrutsXmlConfigurationProvider
16.                 configurationManager.addConfigurationProvider(createStrutsXmlConfigurationProvider(file, false, servletContext));
17.             }
18.         } else {
19.             throw new IllegalArgumentException("Invalid configuration file name");
20.         }
21.     }
22. }
23. protected XmlConfigurationProvider createXmlConfigurationProvider(String filename, boolean errorIfMissing) {
24.     return new XmlConfigurationProvider(filename, errorIfMissing);
25. }
26. protected XmlConfigurationProvider createStrutsXmlConfigurationProvider(String filename, boolean errorIfMissing, ServletContext ctx) {
27.     return new StrutsXmlConfigurationProvider(filename, errorIfMissing, ctx);
28. }
3.web.xml扩展的ContainerProviders加载器 实例化
1. private void init_CustomConfigurationProviders() {
2.     //web.xml 中configProviders 节点
3.     String configProvs = initParams.get("configProviders");
4.     if (configProvs != null) {
5.         String[] classes = configProvs.split("\\s*[,]\\s*");
6.         for (String cname : classes) {
7.          Class cls = ClassLoaderUtils.loadClass(cname, this.getClass());
8.          ConfigurationProvider prov = (ConfigurationProvider)cls.newInstance();
9.          configurationManager.addConfigurationProvider(prov);
10.         }
11.     }
12. }

init_PreloadConfiguration 方法主要完成创建容器, 解析xml动作
1. private Container init_PreloadConfiguration() {
2.     //创建Container  解析xml
3.     Configuration config = configurationManager.getConfiguration();
4.     Container container = config.getContainer();
5.     boolean reloadi18n = Boolean.valueOf(container.getInstance(String.class, StrutsConstants.STRUTS_I18N_RELOAD));
6.     LocalizedTextUtil.setReloadBundles(reloadi18n);
7.     return container;
8. }

init_PreloadConfiguration 方法中调用了  ConfigurationManager的getConfiguration 方法
1. public synchronized Configuration getConfiguration() {
2.     //创建配置元素管理器
3.     if (configuration == null) {
4.         // defaultFrameworkBeanName  - > struts
5.         setConfiguration(createConfiguration(defaultFrameworkBeanName));
6.         try {
7.             // getContainerProviders  返回注册的各种加载器
8.             // reloadContainer  创建Container  解析xml
9.             configuration.reloadContainer(getContainerProviders());
10.         } catch (ConfigurationException e) {
11.             setConfiguration(null);
12.             throw new ConfigurationException("Unable to load configuration.", e);
13.         }
14.     } else {
15.         conditionalReload();
16.     }
17.     return configuration;
18. }

[java] view plaincopyprint?
1. protected Configuration createConfiguration(String beanName) {
2.     return new DefaultConfiguration(beanName);
3. }

DefaultConfiguration的reloadContainer方法 会去执行已注册的各种加载器 ,和创建容器
1. public synchronized List<PackageProvider> reloadContainer(List<ContainerProvider> providers) throws ConfigurationException {
2.         packageContexts.clear();
3.         loadedFileNames.clear();
4.         List<PackageProvider> packageProviders = new ArrayList<PackageProvider>();
5.         // 保存struts常量
6.         ContainerProperties props = new ContainerProperties();
7.         //容器构建器
8.         ContainerBuilder builder = new ContainerBuilder();
9.         for (final ContainerProvider containerProvider : providers) {
10.             /**
11.              * 初始化Document 准备解析
12.              * 具体在XmlConfigurationProvider实现类 会处理include节点
13.              * 处理完成之后Document会保存到XmlConfigurationProvider#documents list集合中
14.              * include file路径会保存到XmlConfigurationProvider#loadedFileUrls set集合中
15.              * 从代码中发现 include file属性中 可以使用通配符 "*"
16.              */
17.             /** StrutsXmlConfigurationProvider 是 XmlConfigurationProvider的子类 */
18.             /** StrutsXmlConfigurationProvider struts*.xml */
19.             containerProvider.init(this);
20.        //针对"bean","constant","unknown-handler-stack"节点  不包括"package"节点   解析xml
21.             //每一个bean 对应一个LocatableFactory  LocatableFactory保存了bean的定义
22.             //bean定义 保存到ContainerBuilder#factories map集合中
23.             //配置文件中定义的常量  保存到props中
24.             containerProvider.register(builder, props);
25.         }
26.         //将常量保存到ContainerBuilder#factories map集合中
27.         //每一个常量对应一个LocatableConstantFactory
28.         props.setConstants(builder);
29.         builder.factory(Configuration.class, new Factory<Configuration>() {
30.             public Configuration create(Context context) throws Exception {
31.                 return DefaultConfiguration.this;
32.             }
33.         });
34.         ActionContext oldContext = ActionContext.getContext();
35.         try {
36.             //创建辅助容器 ContainerImpl并且 实例化 struts一些核心类
37.             Container bootstrap = createBootstrapContainer();
38.             setContext(bootstrap);
39.             //主容器 这是一个全局变量
40.             container = builder.create(false);
41.             setContext(container);
42.             objectFactory = container.getInstance(ObjectFactory.class);
43.             // Process the configuration providers first
44.             for (final ContainerProvider containerProvider : providers) {
45.                 if (containerProvider instanceof PackageProvider) {
46.                     //com.opensymphony.xwork2.config.providers.XmlConfigurationProvider#setObjectFactory(ObjectFactory)
47.                     container.inject(containerProvider);
48.                     //解析  xml  package节点
49.                     //保存packageContexts map集合中
50.              //com.opensymphony.xwork2.config.providers.XmlConfigurationProvider  line 481                      ((PackageProvider) containerProvider).loadPackages();
51.                     packageProviders.add((PackageProvider) containerProvider);
52.                 }
53.             }
54.               // Then process any package providers from the plugins
55.      Set<String> packageProviderNames = container.getInstanceNames(PackageProvider.class);              if (packageProviderNames != null) {
56.                 for (String name : packageProviderNames) {
57.            PackageProvider provider = container.getInstance(PackageProvider.class, name);
58.                     provider.init(this);
59.                     provider.loadPackages();
60.                     packageProviders.add(provider);
61.                 }
62.             }
63.             //TODO
64.             rebuildRuntimeConfiguration();
65.         } finally {
66.             if (oldContext == null) {
67.                 ActionContext.setContext(null);
68.             }
69.         }
70.         return packageProviders;
71.     }
StrutsXmlConfigurationProvider的init方法 具体在父类XmlConfigurationProvider中实现
1. public void init(Configuration configuration) {
2.     this.configuration = configuration;
3.     this.includedFileNames = configuration.getLoadedFileNames();
4.     // configFileName ->struts.xml
5.     //1.递归处理include节点
6.     //2.生成Document 集合
7.     loadDocuments(configFileName);
8. }
loadDocuments方法中调用了loadConfigurationFiles方法  返回一个Document集合
1. private void loadDocuments(String configFileName) {
2.     loadedFileUrls.clear();
3.      //List<Document> documents
4.     documents = loadConfigurationFiles(configFileName, null);
5. }
loadConfigurationFiles方法 递归处理include节点 最终生成Document集合
1. private List<Document> loadConfigurationFiles(String fileName, Element includeElement) {
2.         List<Document> docs = new ArrayList<Document>();
3.         List<Document> finalDocs = new ArrayList<Document>();
4.         //防止include重复引入
5.         if (!includedFileNames.contains(fileName)) {
6.             if (LOG.isDebugEnabled()) {
7.                 LOG.debug("Loading action configurations from: " + fileName);
8.             }
9.             includedFileNames.add(fileName);
10.             Iterator<URL> urls = null;
11.             InputStream is = null;
12.             IOException ioException = null;
13.             try {
14.                 urls = getConfigurationUrls(fileName);
15.             } catch (IOException ex) {
16.                 ioException = ex;
17.             }
18.             if (urls == null || !urls.hasNext()) {
19.                 if (errorIfMissing) {
20. throw new ConfigurationException("Could not open files of the name " + fileName, ioException);                  }
