关于编写教案的意见

教案是教师进行教学时使用的基本材料，它按章节详细阐述教学内容。准备教案是教学的前提，也是备课的中心环节。一个完整的教案，一般应包括以下几个项目：授课单位、授课教师、课程名称、授课班级、授课时间、授课地点、教学目的、教学重点、教学难点、授课方法、授课手段、教学过程及主要内容、课程作业及课程小结等。教案的形式可以是手写形式，也可以是电子讲稿形式。内容的多少可以根据具体的教学需要而定，但有一个基本要求就是要不断地随时更新教学内容。
按照教案编写的要求，请各位老师根据所授课程、教学特点和学生的学习特点设计自己的教案，形成自己的教学风格。
附件：教案样本（供参考）

交通工程学院教学教务处
年 月 日

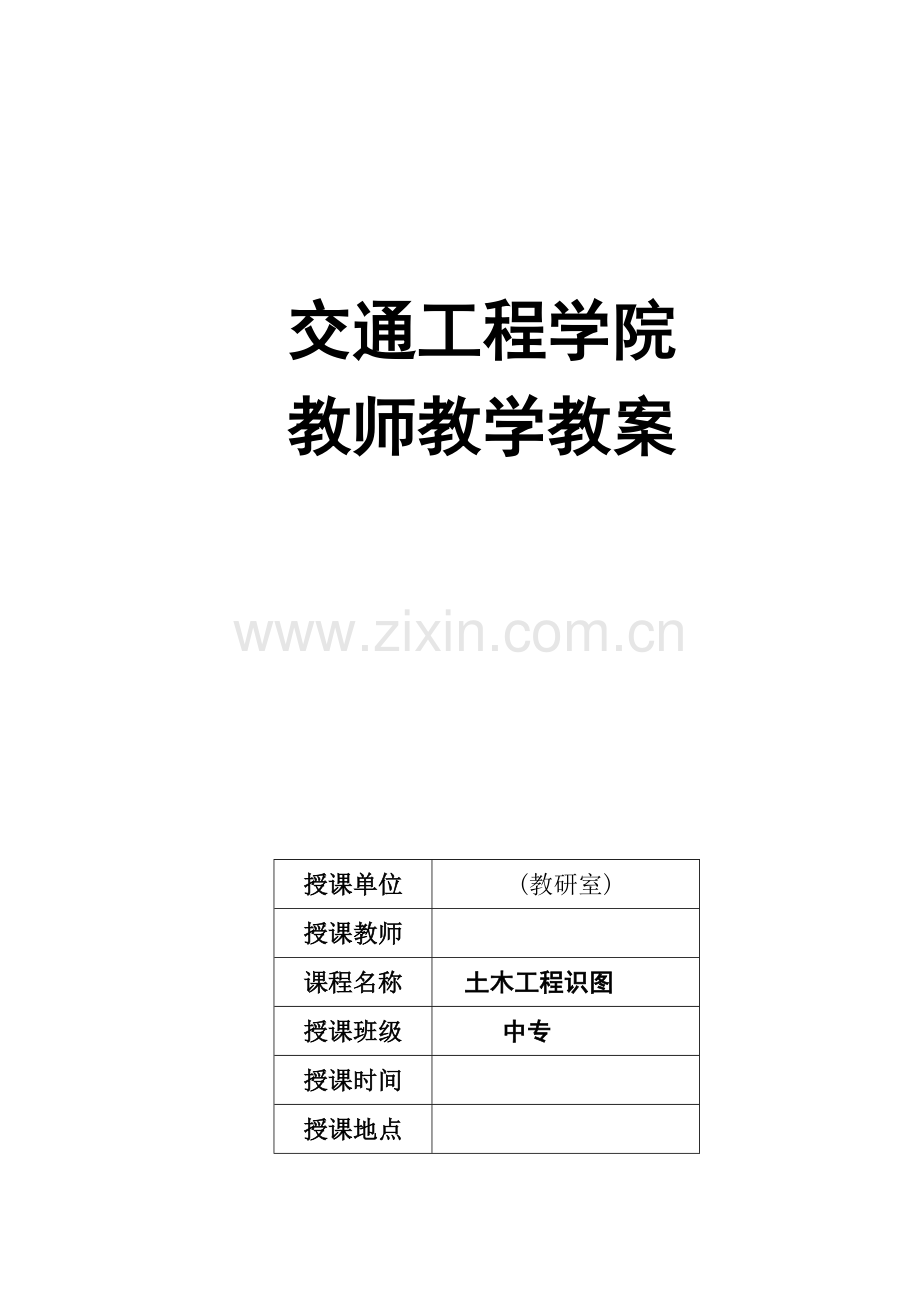

交通工程学院
教师教学教案

授课单位
(教研室)
授课教师

课程名称
土木工程识图
授课班级
中专
授课时间

授课地点

周次： 第 1周 课次： 第 1次课 授课时间： 年 月 日
章节名称
绪论
教学目的
让学生通过工程图实例，了解图样在工程中的用途，知道本课程的主要学习任务、基本内容和学习要求
教学重点
本课程的任务和主要内容
教学难点
本课程的任务和主要内容
授课方法
任务驱动法
授课手段
多媒体课件
教学过程及主要内容
1． 工程图样
定义：工程图样（简称图样）是把具体或想象的建筑物的形状和尺寸根据投影方法并遵照国家标准的规定绘制成的用于建筑工程施工的图。
图样是表达设计意图、交流技术思想的重要手段。
建筑工程图就是表达房屋的建筑、结构、设备等内容的工程图样，是建筑施工中重要的技术依据。
2. 本课程的任务 n
了解现行房屋建筑制图标准和有关的专业制图标准。 n
研究投影的基础理论及基本原理，主要是正投影法的基本原理及应用。 n 掌握绘制和阅读建筑工程图样的基本知识、基本方法和技能。
n 培养空间想象、空间构思及其分析表达能力。
n 培养严肃认真的工作态度和耐心细致的工作作风。
3. 本课程的主要内容 n
制图基本知识 ：介绍绘图工具及用品的使用与维护、制图标准及基本规定和几何作图方法。 n
投影作图 ：介绍投影的基本知识和基本理论，包括正投影、轴测投影和透视投影。 n
专业制图 ：包括房屋施工图、给排水施工图、采暖电气施工图及装饰施工图等。
4. 学习本课程的要求
掌握各种投影法的基本理论和作图方法，主要是以正投影法为主。
教学过程及主要内容
能正确地使用绘图仪器和工具，掌握正确的绘图方法，提高绘图的速度和质量。 n
会运用投影关系及投影规律进行投影图与空间物体的转换，能正确地识读和绘制建筑形体的投影图和专业施工图。
5.学习方法
认真听讲，及时复习。
有意识地培养空间想象能力。 n
正确处理好看图和画图的关系。 n
培养耐心细致的工作作风和严肃认真的工作态度。 n
注意观察周围的建筑物，适当地阅读一些与本专业课程有关的参考书，培养自学能力

课程作业

准备制图用具
教学反思

周次： 第 1周 课次： 第 2次课 授课时间： 年 月 日
章节名称
第一章 制图标准
1.1图纸的幅面规格 1.2 图线
教学目的
1.了解制图国家标准的主要内容
2.了解图纸幅面、标题栏的规定
3．理解图线的线型要求和主要用途，能画出各种线 型活动：练习画各种线型
教学重点
制图国家标准、图纸幅面、图线
教学难点
图纸幅面、图线
授课方法
任务驱动法
授课手段
多媒体课件
教学过程及主要内容
1. 图纸的幅面规格
图纸幅面的基本尺寸规定有五种，其代号分别为A0、A1、A2、A3和A4。 n
各号图纸幅面尺寸和图框形式、图框尺寸都有明确规定，具体规定见表1.1、图1.1、图1.2、图1.3。 n
图纸幅面尺寸相当于系列，即l=b，l为图纸长边长，b为图纸短边长。 A0号图幅的面积为1m2，A1号为0.5m2，是A0号图幅的对开，如图1.3所示。 n
长边作为水平边使用的图幅称为横式图幅，短边作为水平边使用的图幅称为立式图幅。A0～A3可横式或立式使用，A4只能立式使用。
图纸幅面的长边可按表2.2加长。 n
标题栏的长边应为180mm，短边尺寸宜为40mm、30mm、50mm。
图标应按图1.5分区。 n
需要各相关工种负责人会签的图纸，还设有会签栏，如图1.6。 n
学生制图作业用标题栏，可选用图1.8所示格式

2. 图线
线型有实线、虚线、单点长画线、双点长画线、折断线和波浪。
线等，其中有些线型还分粗、中、细三种。 n
各种线型的规定及其一般用途详见表1.3。
线的宽度：0.18mm、0.25mm、0.35mm、0.5mm、0.7mm、1.0mm、1.4mm和2.0mm。 n
先确定图样中所用粗线的宽度b，再确定中线宽度为0.5b，最后定出细线0.25b的宽度。 n
粗、中、细线形成一组，叫做线宽组，如表1.2所示。
图线的画法：
相互平行的两条线，其间隙不宜小于图内粗线的宽度，且不宜小于0.7mm。
教学过程及主要内容
虚线、单点长画线、双点长画线的线段长度宜各自相等。 n
虚线与虚线应相交于线段处；虚线不得与实线相连接。单点长画线同虚线。 n
单点或双点长画线端部不应是点。在较小的图形中，单点或双点长画线可用细实线代替。
课程作业

《土木工程识图习题集》P1(1) (2)
P2(2)

教学反思
