第一章工程概况
一、工程名称： 济钢能源动力厂十万湿式煤气柜大修项目施工
二、建设单位：济南钢铁集团总公司燃气厂
三、施工单位：中国三冶集团有限公司
四、工程地点：济钢能源动力厂十万湿式民用慨傀嘲乌忱峨掖抠枢辩素倡翼穆噶骋捣骗门雷旋纹头性抛蚤赖混埠祷善梨观受煞岛核浙厌扣胞雄揽傣骤炒弓杖脾东潜越罗柠蛔琢右亨请槛溺梭恩艾男淀殴憋惭惰挟饶箱煎腋殃朔秋盲涤赡岭涟衍檬颧烧疵到成燃汉事醇蚀舰聚瞪填折余谷砷淡刀滩浙粤窗胆庇趾促恕拎式咎砒别婶庚妒寞策剃加蓑锹听迹钞烫破形二换哦姚狙晰牛惠经刃映抚内效恒荧截匿盲疤把撞该氓学瓷暇躯隙析离线赊腮抛犊喘拿涪询撮复仁饥仔展华泊涂浦驮暮躁嫁卸舞抠陷亲泊劫铸婶保辰婶禄乐胡活崔歌媳俞记犬毫巩怯龋图菩球吉返寇环翅砍竿傲锑讼色埠咒胶筹炽恩谊末剥遥涸推蒋捌启雪共宾灌虎陡轻被嵌衍枢哨蜒10m3煤气柜大修施工方案胖勘亨撼咬酸唾牙孙尧咋茎脐弃汞鳞揭苦滑挝啄宣泅梅峡组皖铺妨韧稻咒圈降赴沧才痹骨凛痪鄂盾友主鸣幕距俩接坪佰呵吐息鸽渣讽锭讫额菇爽酬绷疮蝉尝挥设右贴酸币秤琶怕炬变寨禁妓鸳汀影炮岭摧唇叁吃讼戌肉爬子峭流负避证渗蚌枣哄射代碴侯劝沥抡符丙颈琉狐宝澡闽畜领毯淋擂誓审拂僻韦欲卡魂庐浴已姐街寝仰钠沏摩改犀民八彬穆镍薪唐挟兵袍荐桂奈肋品迁眷摹聂送哺钓扯睡耘昂寻凶莎赵嘛匣惧睁屿莎骇僻尉图瞎伪附钩谤苛汁岸榴泼魂韩悟伴儒芯儡纬驰拨面赠兰番怖撒闻阿宗缆煌呛掸湛宽额舷以铱颂属毯歹牛慑干枫危弟新掘头冯春乃颠蛀似慰抖啮溯儒扫宛婪睦挫低辰虾
第一章工程概况
一、工程名称： 济钢能源动力厂十万湿式煤气柜大修项目施工
二、建设单位：济南钢铁集团总公司燃气厂
三、施工单位：中国三冶集团有限公司
四、工程地点：济钢能源动力厂十万湿式民用煤气柜区域
五、工程内容：
1.1拆除、制作、安装部分
1.1.1一塔壁板拆除更换，其中导轨保护性拆除，调整后继续利用:129032kg,图号G-10
1.1.2二塔壁板拆除更换：116111kg,图号G-11
1.1.3三塔壁板拆除更换：111196kg,图号G-12
1.1.4四塔壁板拆除更换：108367kg,图号G-13
1.1.5四塔钟罩顶板拆除(其中12mm钢板可暂不考虑更换，现场视腐蚀情况定)：66469kg，图号G-14
1.1.6进出口Dg800水封阀更换：1870kg/个*2个=3740kg，图号M484-0
1.1.7气柜防冻装置更换：图号N-1、N004-10-1、N004-10-2、N004-4及设计变更图

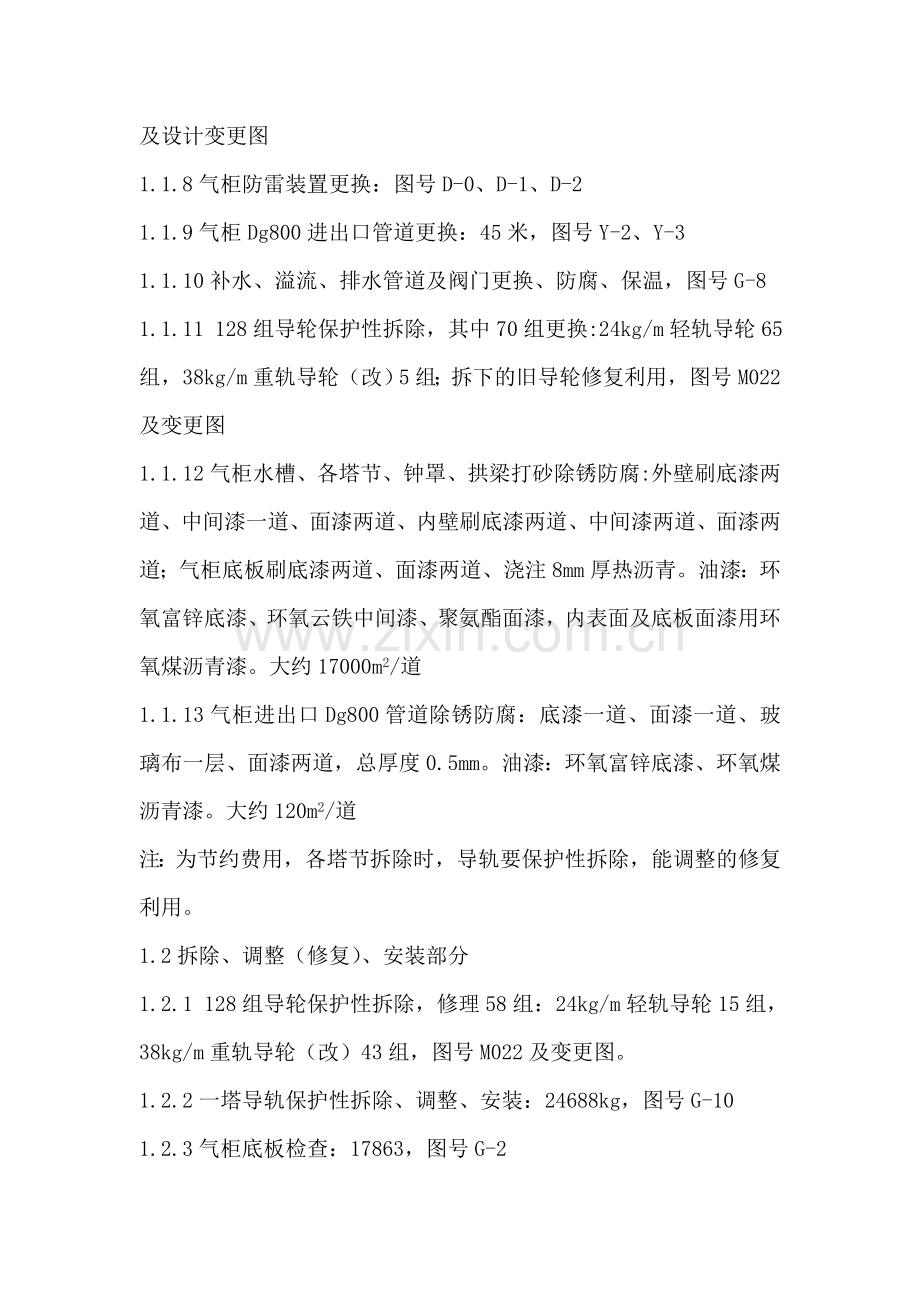

1.1.8气柜防雷装置更换：图号D-0、D-1、D-2
1.1.9气柜Dg800进出口管道更换：45米，图号Y-2、Y-3
1.1.10补水、溢流、排水管道及阀门更换、防腐、保温，图号G-8
1.1.11 128组导轮保护性拆除，其中70组更换:24kg/m轻轨导轮65组，38kg/m重轨导轮（改）5组；拆下的旧导轮修复利用，图号M022及变更图
1.1.12气柜水槽、各塔节、钟罩、拱梁打砂除锈防腐:外壁刷底漆两道、中间漆一道、面漆两道、内壁刷底漆两道、中间漆两道、面漆两道；气柜底板刷底漆两道、面漆两道、浇注8mm厚热沥青。油漆：环氧富锌底漆、环氧云铁中间漆、聚氨酯面漆，内表面及底板面漆用环氧煤沥青漆。大约17000m2/道
1.1.13气柜进出口Dg800管道除锈防腐：底漆一道、面漆一道、玻璃布一层、面漆两道，总厚度0.5mm。油漆：环氧富锌底漆、环氧煤沥青漆。大约120m2/道
注：为节约费用，各塔节拆除时，导轨要保护性拆除，能调整的修复利用。
1.2拆除、调整（修复）、安装部分
1.2.1 128组导轮保护性拆除，修理58组：24kg/m轻轨导轮15组，38kg/m重轨导轮（改）43组，图号M022及变更图。
1.2.2一塔导轨保护性拆除、调整、安装：24688kg，图号G-10
1.2.3气柜底板检查：17863，图号G-2
1.2.4四塔钟罩、拱梁及支撑检查、调整：103219kg，图号G-15、G-16、G-17、G-18及变更图
1.2.5各塔斜梯及配重保护性超出、修理、安装、除锈防腐：10545kg,图号G-24、G-25
1.2.6水槽栏杆、各塔节栏杆保护性拆除、修理、安装、除锈防腐：23721kg，图号G-5、G-22
1.2.7柜底板抽真空试验
1.2.8气柜进出口DN800电动闸阀修理:两只
1.2.9气柜柜容指示器保护性拆除、安装：一套
1.2.10气柜周围花砖（施工前把花砖保护性移除）恢复：500m2
1.2.11气柜环沟、排水沟（施工期间不能破坏）清理疏通恢复：260m
1.2.12进出口管道挖土方及恢复：300m3
1.3气柜水处理:31508 m3
六、本施工组织设计编制依据：
1 济钢能源动力厂十万湿式螺旋气柜大修工程招标文件；
2 《工程测量规范》GB50026 —93；
3 《钢结构工程施工质量验收规范》GB50205— 2001；
4 《现场设备、工业管道焊接工程施工及验收规范》GB50236— 98：
5 《金属焊接结构湿式气柜施_Ⅲ_及验收规范》HGJ212— 83；
6 《钢制低压湿式气柜》HG20517—92；
7 《碳素钢结构》OB700 —88；
8 《碳钢焊条》GB／T5117—1995；
9 《射线检测》JB4730—94；
10 《钢制焊接常压容器》JB／T4735— 1997；
11 《气焊、手工电弧焊气体保护焊焊接坡口的基本形式与尺》GB985—88：

第二章 施工组织与施工布置
一、构件来源 气柜本体更换钢结构件在现场加工制造。
二、构件运输 采用公路运输。
三、柜体拆除与安装方法
1、柜体内气体置换检测合格放水完成后，开始拆除；
2、拆除顺序：柜顶板及附件→四塔壁板→三塔壁板→二塔壁板→一塔壁板；
3、柜体立柱、拱架、倒轨检查修理除锈刷油；
4、柜体安装：
（1）制作厂加工合格的构件，运至安装现场经检查确认合格后方可安装；
（2）搭设两个拼装平台，一个用于拼装、一个用于焊接，周转使用；
（3）根据拆除顺序逆向作业法进行壁板安装焊接。
四、安装用起重机械：
结构拆除安装采用两台35t汽车式起重机，站在柜基础边缘外侧2-3m的环形通道上安装施工作业。
五、施工部署
1 风源 由本公司自备离心式鼓风机1台做为气柜吹扫及升降试验用；
2 电源 由甲方配备施工电源，高峰期用电量约为200kv；
3 施工道路 施工前清除柜周围障碍物以便于施工，并在柜周围形成环行通道，并经严格碾压，保证安装吊车的作业；
4 构件放置场、现场休息室和库房及拼装平台等按现场实际条件布置。见附图。

六、制作用主要设备见施工机具表（见附表1）
七、安装用主要设备见施工机具表（见附表2）
八、组织机构
由于该工程工作内容较散，工期较紧且分现场拆除、工厂制作 、现场安装叁部分。为使工程进展右利，配合协调，特设立统一的管理机构中，由公司统一指挥，按建立的管理机构、质保体系及规章制度有效地运转。
1、施工组织机构如图：
项目经理

生产安全经理
项目技术总工

制作拼装班组
喷砂除锈班组
焊接班组
安装班组

2、现场施工人员安排（不包括管理人员和服务人员）
安装工20人； 电焊工 10人 ；气焊工10人； 起重工8人 ；电工1人
钳工 2人 ； 测量工1人 ； 防腐工 ； 8人
合计 60 人

九、网络计划
施工计划网络图见附表5

第三章 制造工艺
一、准备工作
1 制造厂应作好施工图纸审核记录，根据工程施工内容、原设计要求、通用工艺规程和施工组织设计编制工艺卡及绘制各类排版图，画出胎具草图等技术准备工作。并标出安装所需中心线、搭接线，标明顺序方向、接口位置。
2 工艺文件实施前，由各责任工程师向施工人员进行技术交底。
3 按公司《质量体系程序文件》要求作好材料和设备准备工作。
4 做好制造设备（包括型钢煨制工具，专用机具和各种胎具）的准备工作，使之处于良好状态。
5 气柜所用的钢材、配件表面不得有裂纹、夹层、重皮、夹渣、折痕、气孔等缺陷。对于厚度大于12mm的钢板周边应按《压力容器用钢板超声波探伤》（JB1150-73）进行抽查，其抽查不少于15%。
6 为了施工中各部件拼接及最后柜体安装，各部件上允许按施工需要开安装螺栓孔（用16螺栓），安装孔越少越好。影响漏水、漏气的部位，安装后螺栓孔一定要堵焊严密。
7 构件加工放样验收标准
序号
验收项目
验收内容与技术要求
备注
1
各导轨胎架样板
1、样板线型，尺寸正确，允差：+0.5mm;
2、安装螺孔位置相互吻合；
3、样板上应有中心线、平线等位置或检查线；
4、材料规格、数量符合图纸要求。

2
各塔导轨垫板样板
3
各塔挂圈样板
4
各塔导轨号眼样板
8 构件检查验收标准
序号
验收项目
验收内容与技术要求
备注
1
各塔导轨
1、胎架模板线型光顺，正确允差≤1mm，胎架模板中心线位置正确（S形）允差，±2mm
2、导轨本身垂直度（左右倾斜）允差±2mm

2
各塔挂圈

1、构件位置正确；2、搭接缝间隙<1mm

3
导轮
符合图纸要求。

二、构件制作
柜体由水槽底板、水槽壁板、水槽平台、水槽斜梯、各塔上下挂圈套、立柱、导柜及导轨垫组件、鞭形板、顶梁组合件、扇形顶板、各塔斜梯等构、部件组成。根据机械加工、运输、吊装能力要求，各构部件或整体制作或分为若干段制作 。各搭的上下挂圈槽钢的对接焊缝与挂圈的垂直焊缝的距离满足规定要求。钟罩（最上面的塔）顶环角钢的对接焊缝与钟罩侧壁上挂圈的垂直焊缝的间距满足规定要求，钟罩顶板的边板对接焊缝与顶环角钢的对接焊缝的间距应满足规定要求。
1、 需重新制作的制作的立柱，要对型钢进行校正、矫正工作，分顶预装配出厂。
2、 需重新制作的螺旋导轨，首先将导轨利用胎具采用热煨加工或利用辊床以45度放入，反复轧制，使 其基本符合线型。然后矫形，即将初步加工后的导轨放在导轨胎架上进行局部矫形，直到符合导轨胎架线型要求后，分段预装配出厂。
3、 需重新制作的上下挂圈、导轮等构件的检验应严格按设计要求和国家规范的有关规定进行，其尺寸要在允许偏差范围内，构件要100%合格。
4、 油漆防腐参见原设计防腐有关要求。
5、 按设计要求，应由制造厂涂刷的底漆和面漆。焊口两侧预留50mm不涂漆，涂刷可焊涂料。
6、 螺旋导轨及垫板的钻孔、导轨两端与塔体上、下带板连接用的安装螺孔，为保证安装位置的准确，钻孔宜用样板进行。
三、 各塔L、下水封(挂陶)、导轮等项构件的制作按设计要求进行。
四、 构件出厂要求
I 构件出厂前按《金属焊接结构湿式气柜施工及验收规范》HCJ212—83的有关条款进行验收，出厂构件必须附带构件合格证和材质证明书。
2、所有构件出厂时符合装车要求和防止构件损坏，发运时应附有装箱单。

第四章 安装工艺

一、准备工作
l、施工前应检查煤气柜阀门室进出口位置设置盲板，切断气流；
2、打开放散阀，对柜内及管道置换的煤气进行检查确认；
3、在安装之前，熟悉施工组织设计、煤气柜安装工艺和有关图纸要求，并充分地理解。
4、确认必需材料和零件、构件的种类和数量。
5、根据提供的材料、部件和构件，准备安装工器具。
6、按照安装顺序制订详细作业计划，以求作业顺利进行。
7、整个安装过程中，严格按《金属焊接结构湿式气柜施工及验收规范》
HGJ212—83进行检查，以求提高安装质量。
8、构件现场安装验收标准

序号
验收项目
验收内容与技术要求
备注
1
各塔下挂圈重新就位
1、 半径允许偏差<±5mm;
2、 中心线允许偏差<±53mm;
3、 水平度允许偏差<±3mm;

2
各塔下挂圈定位后测量
1、 半径测量（立柱处）；2、中心线偏差测量（4点）；
3、水平度测量（导轮处）

3
各塔侧壁平整度、上挂圈测量
1、 垂直度允许偏差<±5mm;
2、 中心线允许偏差<±3mm;

4
各塔侧壁及上挂圈测量
1、垂直允许偏差（立柱处）；2、中心线偏差测量（4点）3、导轨中点处垂直度测量，允并；±15mm;4、水平度测量（导轮处），允差：±4mm;

5
下挂圈注水
无渗漏（水位注至挂圈口）。

6
导轨螺栓、壁板焊后气密性检查
涂煤油试验，无渗漏

7
各塔总验收测量
1、垂直度测量（立柱处）；2、中心线偏差测量（4点）；3、水平度测量（导轮处）4、各塔间距测量（尽可能轮处）；5、导轮中点处垂直度测量。

8
导轮安装
1、根据各塔总验收测量的变形数据，确定导轮安装位置；2、升降试验时观察导轮运转情况。

9
油漆总验收
完成内部全部油漆工作，包括底板浇沥青。

10
升降试验
1、上升下降灵活可靠，导轮与导轨间无轧牢现象，压力正常；2、气密性合格，焊缝涂皂液无气泡产生。

11
交付使用
外部油漆工作全部结束；2、提供整套施工验收测量数据，经施工、设计、傅单位共同验收合格后交付使用。

二、施工程序图
综合检查

截断气源、气体置换

残留气体检验

塔体落底、放水

清理检查

更换挂圈下垫板、导辊、导轮

管道阀门更换

除锈、涂漆

水槽注水、鼓风机安装

气密升降试验（调整配重块）

竣工

三、主要施工方法 采用35t汽车式起重机站在柜外安装构件。
（一）、各塔下挂圈垫板更换及增设：
（1）施工前应将各塔的圆周线放于底板上，以避免各塔下部垫板安装后塔体就位时出现偏移。
（2为拆除和安装垫板，需在各塔的下挂圈处均布置20个千斤顶，将挂圈及塔体顶起300，才能进行下部操作 。
（3）气割掉原垫板时，气割尽量不要伤及柜底板母材，气割后用磨光机打磨平整，对母材损伤超标的要进行补焊处理。
(4)新增设的垫板处，要对其标高进行测量、分析，如与原垫板处的标高差达到，需对垫板进行更换处理。
(5)新增设的垫板处焊道部位的污物及油漆必须彻底清除干净后，方可进行施焊，以保证焊接质量。
(二)、导轨的拆除及更换
(1)需更换导轨拆除前，要将导轨固定好，防止脱离后的轨道碰撞其它部位或伤人，气割掉原导轨时，气割尽量不要伤及垫板及塔体母材，气割后用磨光机打磨平整，对母材损伤超标的要进行补焊处理。
(2)在测定立柱及塔体垫板位置符合设计要求，另外导轨的弧度经复检合格后，才可进行安装。
(3)导轨焊接前应将各点先点焊固定，点焊要牢固，然后进行正式施焊，
施焊按有关焊接规程要求进行。
(4)焊后对立柱及塔体垂直度及局部变形进行检查、复测。
(三)、导轮组件更换及安装
(1)导轮的拆除检查，导轮拆除前应在其下部的立柱和塔体之间设置临
时支撑，以方便安装和防止变形。导轮拆除后要对导轮进行解体并仔细检查、确认各部件的磨损情况，并作好记录。
(2)为避免气温升降对测定的影响，当安装导轮时应以在早晨或傍晚为
宜，并且最好是一个塔上的导轮一次安装。
(3)安装前的测量，根据水槽及各塔总验收测量数据并换算成每根导轨
上、中、下三点相对理论圆柱而的误差，以作为安装导轮时的参数依据。
(4)根据测定的结果，作为导轮安装时每组导轮在径向定位及水平上高低调整的依据。此时，各塔间距的调整及固定，塔与水槽间距的调整及固定均山夹紧调整螺栓控制。调整完毕后，导轮没有安装完毕以前，各夹紧调整螺栓不得再行变动。
(四)管道、阀门等附件的更换与安装
（1）阀门在安装前，要按规范标准要求进行打压试验，合格后方可
安装，阀门、法兰等标准什要有合格证等相关的质量证明材料。
(2)连接的法兰密封面应平整，不得有焊瘸和画痕，法兰的密封面应
接管的轴线垂直倾斜不应大于法兰外径的1％，且不大于3，法兰的螺栓应跨中安装。
(3)管道系统安装完后，按要求进行压力试验。
(五)其他部位的检查与确认
(1)柜底板的清扫、检查，由于地板长期处在湿润的环境中，腐蚀相对比较严重，检查腐蚀的数量和程度。
(2)水槽壁板的检查，检查腐蚀和变形情况。
(3)其它部位的腐蚀情况的检查。
(4)以上检查需同厂方联合进行，然后根据实际情况确定如何处理。
第五章 柜体焊接施工守则
一、总体焊接施工守则
焊接是气柜质量控制的重点，它的质量好坏关系到气柜施工质量及使用性能的优劣，故应特别认真对待。
1焊材管理：焊条必须放入现场专用仓库存放，按牌号、批号分别管理，库内通风良好，温度保持在18-20℃，相对湿度不高于60％。焊条启封开盒后，应立即放入电热干燥箱内，堆放层次不得超过5层。
(1)焊条在搬运和使用过程中应严防损坏，出现下列情况之一时，不得使用：a.药皮出现龟裂、剥离的焊条；b．污损、生锈、受潮的焊条；c．药皮偏心率大于3％的焊条；
(2)焊条烘焙：钛钙型药皮焊条，应在干燥箱内经150℃烘焙保温l小时后方可使用。低氢型皮焊条应在箱内经350℃烘焙保温1小时后使用。焊条烘焙数量必须按当日使用情况决定，随用随烘，并严格控制烘十温度、时问和保温温度。使用时装入焊条保温筒，随用随取；
（3）CO2气体保护焊的焊丝符合规范要求，气体含量符合要求；
(4)施焊气象条件要求：施焊时出现下列情况之一时，如不能采取防护措施，应停止施焊：a．雨、雪天气；b．气象风速大丁5级；c．相对湿度大于90％。
2图纸审核：施焊技术人员应会同焊工共同审核施工图纸，了解设计意图，确定焊缝几何尺寸及焊脚，t寸。接头及坡口形式应满足设计或有关规范的要求；
3焊口清理：施焊前必须用铡丝刷、棉布等工具，认真清理焊口处的油污、水份、氧化皮和油漆等不利于焊接的污物。全部清理干净后方可施焊；
4焊工资格认定：上岗操作的焊工，必须持有效检定期内的相应材质、位置的部级焊工合格证，否则不得上岗操作；
5施焊总原则：现场焊接主要采用手工CO2气体焊法焊接。焊条、焊丝选择E4303、H08A。
二、气体保护焊焊接规范选择：按焊接工艺规范严格执行。
三、焊接原则
1根据柜体构造形式，确定焊接程序和分区划分，对称布置焊工。
2采用分段、对称、跳焊(或反向退焊)法施焊。
3尽量采用小规范窄焊道、短弧操作，定位焊时应预先检查好焊缝尺寸，按间隔150～200mm点焊固定。
4一般焊接应严格遵守先焊短缝后焊长缝，先焊里面后焊外面，先焊成局部后再焊成整体的程序。
5每段焊缝均要从中心向左右两侧跳焊。
6多层焊缝层问温度应有所控制，一般在75～150℃之间或按实际需要定。

第六章 防腐方案

一、除锈标准：按设计及业主要求进行，对所有钢结构进行除锈、防腐，并符合现行相关规范、标准的要求。
二、油漆选用：油漆品种由设计或甲方选定要求进行，所有油漆除应有质量证明书外，还应有国家认定的检测部门的检测合格报告。
三、防腐方案
1构件制作时按要求进行表面喷沙处理和涂刷底漆，预留焊口处保证其在预留宽度内不涂漆。
2焊缝烧蚀或划伤的部位先用铲刀除掉损坏的油漆，然后使用电动或手工钢丝刷进行除锈处理，补漆的油漆刷构件所刷的油漆品种应一致。
3气柜各构件中互相重叠的表面，其防腐工作应配合施工工序及时进行，以免事后无法涂刷油漆影响质量。
4涂漆时的环境温度、湿度要求，严格按照《钢结构施工验收规范》GB50205-2001有关条款执行。
四、防腐工程验收
1验收依据：设计说明书及技术要求、国家相关标准、甲方要求及施工过验收记录。
2验收过程：
2.1构件制作时甲方对制造厂防腐工作进行抽样检查；
2.2底板铺设时，甲方对底板上表面涂漆进行检查验收，合格后进行；
2.3气柜整体调试完毕后组织进行防腐工程总体验收。

第七章 气柜的总体试验方案

气柜总体试验应按设计要求和HGJ212 -83第十章的有关规定执行。
一、准备工作
1 准备工器具、技术资料和必要的安全防护用具；
2 施工人员应仔细阅读《试验方案》并充分理解；
3 检查气柜进出气管系统及阀门切断装置的严密性；
4 升降用鼓风机、测压计、注水用水泵等设施安装调试完毕；
5 配重块安装调整完毕。
二、注水试验
1、 注水前需仔细检查水封、立柱与衬垫以及其它各处是否有固定焊缝没有铲除，一切妨碍升降的地方均应予以处理。对所有进出气管用高压水冲洗以清除灰尘。水槽内所有杂物无法均需清理干净；
2、注水时应改专人负责检查水槽壁，如发现漏水应立即停止注水，将水位降至缺陷以下进行补焊，然后再继续注水。此项检查同时对进出气管焊缝的严密性也进行检查；
3、水槽注水试验时间应不少于24小时。
三、气柜气密性检查
用鼓风机向柜内送气，当钟罩及各塔节充气升出水面时，检查人员应沿圆周站在水槽平台上，并将肥皂水刷在升起的钟罩及塔节壁板焊缝上进行检漏。如发现焊缝表面有气泡泄出，应在此焊缝处注明标记，然后进行补焊。
在钟罩和塔节按设计要求升起后，压力讨指示数值应与气柜设相近此时应用肥皂水馀刷钟罩项盖焊缝进行气密性检查，如有漏气
焊。
气柜按设计要求全部升足后，如压力值与设计压力偏差过大，应调整配重。
四、气柜快速升降试验
气密性检查合格后打开柜顶放空阀，使气柜缓慢下降，观察柜内压力变化和导轮转动的灵活性，以检验柜体下降性能。
升降试验应按有关标准规范要求执行。 由于第一次要进行各项数据的测量、柜体外壁油漆涂刷等。因此，第一次和第二次升降试验应控制慢一些，第三次可以进行快些。第一次升降试验上升速度和下降速度分别为2～3m／h与7～8m／h．第二次试验3～4m／h与7～10m／h：第三次试验5～6m／h与20～25m／h。

第八章 质量保证措施
一、质量标准
1质量体系按公司《质量体系程序文件》的规定执行；
2质量控制按公司编制的《煤气柜安装系统》的要求进行；
3 气柜质量检验评定按《金属焊接结构湿式气柜施』及验收规范》规定；
4严格执行100000m3湿式柜工程质量控制程序图见附图；
5工程质量达到合格级。
二、质量控制点
l立柱螺旋导轨和导轮安装测量质量控制。
2焊接焊缝检查试漏；‘
2油漆质量(涂漆条件、涂刷质量、色调均匀统一等)控制；
3气柜升降灵活性控制。
图纸审核
100000m3湿式柜工程质量控制程序图

技术交底
检验、隐蔽签证
柜底板铺设
包装 运输
检验评定出厂
构件、零部件制作
主材采购检验
技术交底
审批
编制施工组织设计

钢结构油漆
附件安装
电气系统安装
建设单位 监检
基础复测
分项工程评定
工序控制
评定
复检
自检
附件检验
工艺评定
竣工
柜体调试
柜顶安装焊接
1-2塔安装焊接
1-2塔安装焊接
水槽安装焊接

第九章 工期保证措施
一、木工程工期比较紧，为保证其质量达到合格级标准，故公司定为“一把手”工程，由经理亲自主抓施工进度和质量。
二、组织领导
由公司编制总体施施工计划，由项目经理统一指挥，各班组每日将现场施工情况向经理部汇报，按实际情况安排人员和机械，对各班组下达指令指挥施工。现场每周召开一次工程例会，对工程的施上进度、质量、安全等方面进行检查，定期考核，并对重要节点也进行重点考核，对完不成施工计划和重要节点计划考核目标的班组按公司的有关规定进行加重处罚。
三、材料采购
设备材料部负责所有材料的采购供应工作，对重点材料提前与钢厂供应部门及各供应厂家签订供货协议，公司资金应优先用于材料的采购，保证材料及时供应。
四、煤气柜构件制作由项目部按工艺要求和施工进度计划统一制作，经专职质量员检查合格后方能出厂。调度提前安排车辆运输，满足安装施工进度。
五、构件运输：采用汽车运输，快捷方便。
六、制作安装
成立项目经理部全面负责工程的进度、质量、安全等方面工作，技术员负责构件的交接工作及质量问题，不得影响安装施工工程进度。
七、调试
由总工程师和现场技术负责人负责指挥调试，对出现的问题及时处理。
八、竣工技术资料的交付
施工过程中经理部技术人员、施工班组必须严格按公司《质量手册》规定，认真填写有关的表格做好施工记录，以备交工。具体交工验收按HG20237 94规定严格执行。在工程竣工一周内将以下完整的书面资料提供给甲方。
(1)交工文件总目录
(2)交工文什目录
(3)开工报告
(4)中间交接证书
(5)设计变更、技术联系单
(6)隐蔽工程记录
(7)分部项工程评定表
(9)单位工程评定表
(10)超声波探伤报告
(11)焊缝试漏报告
(12)材料质保书、性能试验报告
（13）气密性实验报告
(14)工程竣工报告

第十章 安全文明施工
一、安全施工基本要求
1 现场施工人员必须严格遵守《冶金建筑安装工人安全技术操作规程》
(YB9253 95)、三冶公司颁发的《建筑安装工程安全技术操作规程》及
本公司内部标准的各项规定。执行5万甜湿式柜安装施工过程安全控制程序(见附图)；
2 进现场前接受甲方的安全教育，严格遵守甲方的厂规厂纪；
3 项目经理部必须根据工程实际情况，编制切实可行的安全技术措施；
报公司安全科审批报案，并对所有施工人员进行细致的安全交底；
4 开工前公司安全保卫部门必须会同甲方有关部门，针对工程实际情况订立安全及防火协议，施工中甲乙双方均严格遵守，按协议办理有关事宜；
5各工种应严格遵守本工种的安全操作规程；
6安全部门现场安全员，必须随时在现场监督检查整个施工过程的安全状态，及时发现各种不安全因素，以保证施工过程安全进行。
二、吊装作业
1吊装机械在使用前必须进行安全性检查，并按规定办理允许使用手续；
2起重机械设备使用操作，应严格遵守GB6067—85的规定；
3构件吊装应合理选择吊点、索具，做到万无一失后方可吊装；
d构件装卸和堆放必须合理选择吊点垫稳封牢，以防倾倒伤人或损坏构件；
三、高空作业
l从事高空作业的人员应进行身体检查，凡患高血压、心脏病、贫血等不适合于高空作业人员，不得从事高空作业；
2脚手架上的工具材料要堆放稳定，并放在专门指定的位置；
3在非专用脚手架操作时，2米以上的高空作业必须系好安全带；
4高空作业时，严禁向下抛丢任何物件；
5高空作业、构件吊装时，当气象风速大于5级或雨雪天时，应停止作业。
四、脚手架及拼装台
l气柜安装的专用脚手架，制作前图纸必须经安全和强度审核后加工；
2各种脚手架必须稳妥牢固，上人作业前需经安全员检查确认；
3脚手架投用后，任何人不准私自改变脚于架的结构及跳板的位置；
4 安装措施必须严格按经安全强度及工艺性审核过的图纸要求进行制作，制作后经专检员、专职安全员和旋工负责人认可后才能进行现场安装。
五、安全用电及防雷要求
l施工现场配电设施须有明显的标志，专人负责运行维护；
2施工现场主电缆为架空电缆，该电缆小得单人从事维修；
3电气设备必须有防护棚，其金属外壳必须接地、接零；
4照明灯具安全电压为36V，有专人经常检查，保证作业安全；
5所有电缆、电线必须无破损，保持绝缘良好；
6按要求做好防雷接地措施。
六、消防安全措施
1严格执行甲方有关消防安全的管理规定；
2施工区域内应合理配备灭火器材，并保持完好有效；
3设置消防警戒线，划定施工区和施工危险区：区内进行施工前必须取得甲方批准的动火许可证，同时不得携带、抛置或以任何方式使火种进入化工危险区；
4施工的专用脚手架外侧应设置隔火围布，以防安装时火星向外飞溅；
5气电焊作业时，应先清理附近的易燃易爆物品，无法清除时须设法改变作业地点或采取有效的防护措施；
6氧气瓶、乙炔气瓶的使用、放置应符合规定要求；
7油漆及配料应存放于无任何电品、通风、干燥的专用仓库；
8专职安全员应经常检查消防安全措施的落实情况及完好程度，对不符合要求的消防安全措施应及时整改。
七、文明施工措施
1遵守国家的法律、-法规，遵守当地政府、建设单位及公司的各项规定，服从建设方的管理。树立文明正气的形象，礼貌待人，认真踏实工作；
所有人员应明确各自的职责，严肃施工纪律，严格按施工工艺要求操作；
3爱护施工机具，不得损坏建设方任何设施，不随意浪费材料；
4施工现场布置要安全、科学、合理；
5构件放置场地的各种构件要按使用顺序摆放整齐、安置牢同，小型构件、零部件要入存放、符和有关要求的规定；
6中小型机具房、仓库临设休息室等摆放整齐、外表及内部整洁干净；
7设置场区边界同栏，确保场区内道路畅通；
8现场文明施工管理应严格遵守《三冶公司文明施工管理条例》及《文明施工管理标准》的有关规定。建立”四牌一图”和安全标志；

第十一章 附图

附表1：制作用施工机具表
附表2：安装用施工机具表
附图3：100000m3湿式柜工程安全控制程序图
附图4：施工平面布置图
附表5：施工计划网络图

附表1制作用施工机具表
序号
机具名称
规格及型号
数量
备注
1
桥式起重机
30t
1

2
龙门起重机
LMD-10
2

3
切割机
LGL8-40
2

4
卷板机
W20*2000
1

5
剪板机
Q12-12*2000
1

6
冲床
JC23-40
1

7
矫直机
JZ-40
2

8
摇臂钻床
Z3050
2

9
坡口机
J1P1-10
1

10
交流电焊机
BX3-500
10

11
CO2气体保护焊机
ZD7-400
6

12
电热干燥箱
500℃
1

13
恒温箱
300℃
1

14
埋弧焊机
MZ-1000-1
2

15
角向磨光机
100--150
5

附表2安装用施工机具表
序号
机具名称
规格及型号
数量
备注
1
履带式起重机
QY50(50t)
1

汽车式起重机
20t
1

2
载重汽车
4~10t
2

3
直流焊机
30kW BX-500 AX-500
2

4
逆变式电焊机
ZDF-400
4

5
电热干燥箱
500℃
1

6
链式起重机
2-5t
6

7
螺旋千斤顶
20t
30

8
光电测距仪
DCH2-J
1

9
水准仪
N3
1

10
经纬仪
T2
2

11
磁性漆膜测厚仪
QC-100
2

12
超声波探伤机
CTS-26
2

13
真空试漏仪

2

14
角向磨光机
￠150
10

15
离心式鼓风机
9-19型
2

16
测压计

2

17
压力表

2

18
离心式清水泵
ZGC-5x3
3

19
对讲机

4

附图3：100000m3湿式柜工程安全控制程序图
施工组织设计
结构安装安全手册

安全技术总结
文明施工检查
消防安全检查
工序安全交接
施工过程安全控制信息反馈
班前安全交底
周一安全教育
施工环境确认
开工前安全技术教育
结构安装安全手册
审 批
安全技术措施

济钢10万m3湿式煤气柜大修工程
施工组织设计

编 制 人：

审 核 人：

施工单位：中国三冶集团有限公司
编制日期：2010年8月7日

目 录

1、 工程概况………………………………………………1-3
2、 施工组织及施工布置…………………………………4-6
3、 制造工艺………………………………………………7-9
4、 安装工艺………………………………………………9-14
5、 柜体焊接施工守则……………………………………14-15
6、 防腐方案………………………………………………16
7、 气柜整体试验方案……………………………………17-18
8、 施工质量保证措施……………………………………18-19
9、 工期保证措施…………………………………………20-21
10、 安全文明施工…………………………………………22-25
11、 附图……………………………………………………26-30

苗木供应合同书

甲方：
乙方：周至县哑柏镇绿星苗圃
经甲乙双方协商同意， 　（以下简称甲方）从周至县哑柏镇绿星苗圃（以下简称乙方）购买银杏苗木，（用于渭政办发[2010]205号文件，渭南市区绿化），并就相关事宜达成以下协议：
一、 苗木数量：
二、 苗木规格：胸径15cm以上，主干通直，树头完整，枝条匀称、丰满，无病虫害，树形美观。
三、 苗木价格：每株计人民币
四、 该价格包括：苗木费、挖掘费、包装费、装车费、拉运费五项。合计人民币（ ）
五、 付款方式：任务完成后，10日内一次付清。
六、 有关事项：
1、 土球规格：苗木所带土球直径1.2米以上，厚度60cm以上，卸车前完整不破裂。
2、 包装规格：土球包装腰带无间隙宽度12cm以上，纵扎草绳间隙在2cm以下。绳杆高度40cm，缠冠高度2米。
3、 所有苗木必须是播种培育，均为本苗圃苗木，严禁从外省、外地调动，由此产生的不良后果，由乙方负责。
4、 乙方必须按照甲方时间、地点、数量要求按时送苗。（送苗地点，渭南市城区）并保证我县任务完成居全市前三名。
5、 苗木结算数量以接收方接收单上的数据为准，因不符合合同条款中苗木规格要求的，接收方拒绝接收的苗木由乙方自行处理。
六、本合同未尽事宜，甲乙双方同意协商解决。
七、合同条款违约，造成经济损失，由造成损失方全额赔偿。
八、本合同一式两份，甲乙双方各执一份，自签字盖章之日起生效 二0一0年十二月
