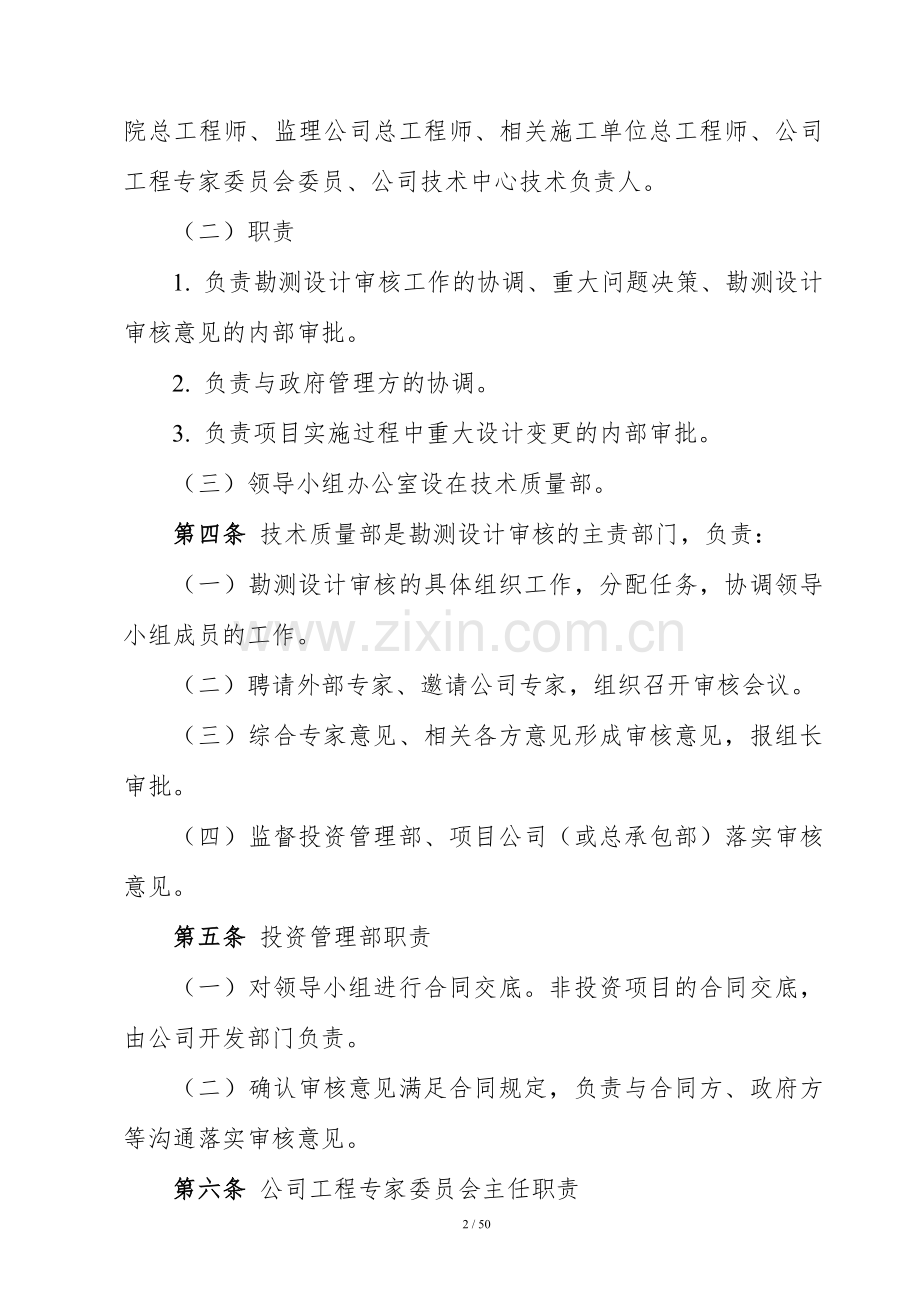

xx公路工程局有限公司公路工程勘测设计审核管理办法第一章总则第一条为实现xx公路工程局有限公司（以下简称公司）公路工程“安全、适用、经济、美观、环保、耐久、和谐、快捷”的勘测设计理念，确保勘测资料完整、真实，满足相应设计阶段需要，使项目总体设计、线位及工程方案科学合理，特制定本办法。第二条本办法适用于公司（境内）投资建设项目、总价包干的总承包项目的勘测设计内部审核管理。这些项目的勘测设计管理还应满足政府、合同的规定。对于这些项目，无论公司开始介入的是哪个阶段（预可、工可、初步设计、施工图设计），都要延伸研究前面所有阶段的文件。第二章组织机构及职责第三条公司成立勘测设计审核领导小组：（一）成员 1. 组长：公司总工程师。 2. 副组长：技术质量部负责人、投资管理部负责人、公司工程专家委员会主任、项目公司总工程师、总承包部总工程师。 3. 组员：预算考核部负责人、总承包分公司总工程师、设计院总工程师、监理公司总工程师、相关施工单位总工程师、公司工程专家委员会委员、公司技术中心技术负责人。（二）职责 1. 负责勘测设计审核工作的协调、重大问题决策、勘测设计审核意见的内部审批。 2. 负责与政府管理方的协调。 3. 负责项目实施过程中重大设计变更的内部审批。（三）领导小组办公室设在技术质量部。第四条技术质量部是勘测设计审核的主责部门，负责：（一）勘测设计审核的具体组织工作，分配任务，协调领导小组成员的工作。（二）聘请外部专家、邀请公司专家，组织召开审核会议。（三）综合专家意见、相关各方意见形成审核意见，报组长审批。（四）监督投资管理部、项目公司（或总承包部）落实审核意见。第五条投资管理部职责（一）对领导小组进行合同交底。非投资项目的合同交底，由公司开发部门负责。（二）确认审核意见满足合同规定，负责与合同方、政府方等沟通落实审核意见。第六条公司工程专家委员会主任职责（一）担任审核会议专家组长，分配专家技术任务。（二）整理形成专家意见。（三）对公司专家提出考核意见。第七条项目公司（或总承包部）职责（一）充分理解、把握合同规定。（二）与技术质量部、投资管理部共同选定勘测设计单位、设计监理单位。组织开展勘测设计工作。（三）充分理解、把握勘测设计文件资料。（四）确认审核意见满足合同规定。负责与勘测设计单位、设计监理单位沟通落实审核意见。协助投资管理部与合同方、政府方等沟通落实审核意见。将与合同方、政府方等沟通落实审核意见情况以及资料报投资管理部。（五）承担会议会务工作，承担会议经费。第八条预算考核部职责（一）提供审核中方案比选的经济参数。（二）确认审核带来的效益。第九条内部审核会议参会人员包括领导小组成员、项目经理部或者分部、相关单位人员，根据情况确定勘测设计单位、设计监理单位是否参加。第十条设计院、公司技术中心、监理公司、总承包分公司应收集、学习相关意见，努力提高自身技术水平。第三章工作流程及时限第十一条公司市场开发部门应按照项目类型及时向相关部门和单位进行合同交底。第十二条在政府部门评审前，公司应完成相应的内部审核。项目公司（或总承包部）应监管勘测设计单位工作进度，为公司内部审核留出足够的时间。第十三条项目公司（或总承包部）应提前至少10个工作日通知技术质量部组织审核。第十四条在审核会议中，技术质量部应整理完成审核意见（初稿），并将书面审核意见（初稿）送达相关方。第十五条在审核会议完成后（一）技术质量部及时通知预算考核部进行相关经济核算，预算考核部在接到通知15个工作日内提供相关经济信息。（二）项目公司（或总承包部）就审核意见（初稿）与勘测设计单位、设计监理单位进行进一步沟通，在15个工作日书面反馈给技术质量部。（三）投资管理部就审核意见（初稿）与合同方、政府方等进行进一步沟通，在15个工作日书面反馈给技术质量部。（四）技术质量部综合以上信息，形成审核意见（征求意见稿），征求相关方意见，相关方应在7个工作日反馈给技术质量部。（五）技术质量部综合以上信息，形成审核意见（报批稿），报送公司总工程师。（六）公司总工程师签发后，技术质量部将审核意见转发给投资管理部、预算考核部、项目公司（或者总承包部）、设计院、监理公司、公司技术中心，总承包部应将审核意见下发给各分部。第十六条在实施过程中，总承包部、项目公司对审核意见中仍然难以落实到位的内容应书面反馈给技术质量部，技术质量部应及时进行处理。第四章管理要求第十七条审核过程列为企业技术保密三级，审核意见列为企业技术保密二级，参与审核工作的人员应遵守《xx公路工程局有限公司企业技术保密规定》。第十八条勘测设计审核技术工作可参考《附件1 公路工程勘测、设计验收审核技术要点》。第十九条项目公司（或总承包部）在勘测设计合同中应明确要求：勘测设计单位在阶段性成果总结时应邀请公司参加，尤其是方案比选过程。第二十条审核过程中，应从工程全寿命成本、安全、环保进行论证，而不能仅考虑施工期成本、安全、环保。第二十一条对于总价包干形式项目的实施主体在施工阶段提出的重大设计变更（尤其是可降低总价的设计变更），实施主体的上级单位应向公司技术质量部提出设计审核请求。公司技术质量部在15个工作日内组织审核。设计变更管理见《附件2 公路工程设计变更管理指导意见》。第二十二条对于含有多个Ⅰ级施工技术方案的特大桥（尤其是深水基础），特殊路基基底处理，施工安全总体风险评估等级为Ⅳ级的公路隧道、极高的铁路隧道、Ⅰ级风险的地铁工程项目的施工图，项目经理部（或者其上级单位）在审图时，如遇到非常规设计、无类似工程（类似结构、类似环境、类似工艺）施工经验时，各分部（或项目经理部）的上级单位应向公司技术质量部提出设计审核请求。第二十三条其他情况下，各单位也可向公司技术质量部提出设计审核请求。第五章奖罚第二十四条对于违反流程、时限的处理（一）对于一般程度的违反，由公司总工程师对主体责任单位、主体责任人在相关会议上提出批评。（二）对于情节严重的，由公司总工程师对主体责任单位、主体责任人在绩效考核中扣分。第二十五条对于未完成职责、违反管理要求的处理（一）造成工程质量事故中一般事故及以上的，按国家、中国交建有关规定处理。（二）造成工程质量事故中质量问题的，根据经济损失大小对主体责任单位年度绩效考核进行扣分5%～15%、对主体责任人年度绩效考核扣分50%～100%。（三）造成工程质量隐患、安全隐患的，根据经济损失大小对主体责任人年度绩效考核扣分10%～50%。（四）造成工程安全事故的，按国家、中国交建有关规定处理。第二十六条对于取得的技术进步成果，根据《xx公路工程局有限公司技术创新奖评审奖励办法》进行奖励。第二十七条对于取得的经济效益，由预算考核部确认后，具体奖励额度由技术质量部提出，经公司总经理办公会确定。奖励原则：（一）对最先提议者，奖励效益的1%～5%。（二）对相关的主要人员，奖励总额度为效益的1%～5%。第六章附则第二十八条公司境外总价包干的项目参照执行，由海外事业部制定具体办法。第二十九条本办法由公司技术质量部负责制定和解释。第三十条本办法自印发之日起施行。附件1：公路工程勘测、设计验收审核技术要点 2：公路工程设计变更管理指导意见附件1: 公路工程勘测、设计验收审核技术要点设计各阶段勘测外业验收技术要点第一章外业验收的组织与管理第1条由项目建设公司组织专家验收，必要时邀请公司技术质量部参加。第2条基本程序： 1. 召开首次会议，外业验收组（专家）听取勘测、调查工作汇报； 2. 查看工点，根据各专业检查和关注要点，现场查看重要工点、工程敏感区、测量标志等； 3. 查看资料，外业验收组应认真查看项目外业验收资料清单和清单所列资料内容，填写《检查验收及评审记录表》； 4. 形成外业验收意见，验收组召开会议，听取各专业意见，按本技术指南第3条对勘测外业成果进行质量评定，并形成外业验收的结论。 5. 召开末次会议，宣布外业验收意见，并将外业验收意见和《检查验收及评审记录表》等书面意见交付承担勘测任务的单位，第3条勘测单位必须按意见要求进行补充、修改、完善、核实，并请相应专业主审人签署确认。第二章外业成果质量评定第4条外业验收评定的依据 1. 国家颁布的相关法律法规，如《土地管理法》、《水法》、《公路法》、等系列法规； 2. 中华人民共和国国家标准，如《工程测量规范》、《道路工程制图标准》、《道路工程术语标准等； 3. 中华人民共和国行业标准、规范、规程等，以交通部发布的现行有效版本为依据，内容涉及路线、路基、路面、排水、桥涵、隧道、环保、试验、地勘、测量、安全性评价等各专业和环节。如《公路工程技术标准》、《公路路线设计规范》、《公路路基设计规范》、《公路沥青混凝土路面设计规范》、《公路水泥混凝土路面设计规范》、《公路桥涵设计通用规范》、《公路钢筋混凝土及预应力混凝土桥涵设计规范》、《公路隧道设计规范》、《公路环境保护设计规范》、《公路土工试验规程》、《公路勘测规范》《公路工程水文勘测设计规范》、《公路工程地质勘测规范》等； 4. 项目建设公司特殊要求（符合国家政策法规）； 5. 工程所在省市有关规定；第5条外业验收评定内容公路工程基本建设项目前期工作，不同阶段，文件编制的目的和要求不同，为此，结合不同的研究、设计阶段，提出了具体的外业验收材料和工作深度要求。具体请详见本技术指南《第4条外业验收内容及附表》。第6条外业验收评定标准验收组根据相应阶段外业测量、调查、收集和设计的部分中间成果等基本材料内容，对外业工作内容、工作量，工作成果及工作质量等进行总体分析，评价其是否符合工程实际、是否符合相关标准、规范要求，评价其是否满足相应阶段文件编制的需要，明确提出需要改进和补充的工作内容。验收结论分两类： 1. 暂缓验收出现下列情况之一者，应暂缓验收，并把本次验收列入中间检查处理。 (1) 路线方案存在重大调整，需补充测量和收集资料； (2) 测量不规范或数据处理不科学，导致在较大范围内存在系统性偏差，需重新对控制点进行检测、复测和数据处理； (3) 存在重大工程方案未落实，可能对工程的可行性和经济性有重大影响； (4) 各项基础资料收集和调查不充分，工作深度明显不满足相应阶段验收材料要求。 2. 验收通过验收时工作深度达到下列两种情况之一，应视为验收通过。 (1) 路线和工程方案基本确定，各项验收资料齐全和完整，完全满足相应阶段文件编制的需要。 (2) 路线和工程方案基本确定，各项验收资料比较齐全和完整，仅需对个别工点或专业补充部分测量、调查，或仅需补充完善外业阶段的部分内业工作内容等。第三章外业检查验收内容及勘测要求 3.1外业检查验收资料要求 3.1.1工程可行性研究阶段工程可行性研究外业验收基本材料表3.1 序号外业验收内容目的技术要求备注 1 交通经济部分 1.1 社会经济状况：拟建项目社会经济外业资料调查收集清单上所规定的主要内容 1、进行社会经济发展趋势分析和主要社会经济指标预测，为交通需求预测提供依据； 2、为论证拟建项目功能、地位和作用提供依据。外业调查收集资料应齐全、真实、适用、有效；满足相关规定和要求。 1.2 交通运输状况：拟建项目交通运输外业资料调查收集清单上所规定的主要内容通过交通运输现状资料的收集和调查，了解和分析研究区的交通运输网络构成，发展水平与特点，公路运输的地位和作用，进行交通分析及预测，进而作为确定公路建设项目技术等级、工程设施规模以及经济评价的基础。 1、对研究区内水、陆、空交通资料进行收集； 2、除不适宜采用“四阶段预测法”或可适当简化、或用其他预测技术的项目外，其他项目原则上须对研究区内公路网进行OD调查。 3、外业调查收集资料应齐全、真实、适用、有效；满足相关规定和要求。 2 工程部分 2.1 1、地形图 2、交通图 3、规划或设计图 4、预可行性研究报告和批准的项目建议书（若有）通过基本图纸资料的收集和准备，为方案研究提供必要条件。 1要求收集研究区1:10000～1：100000地形图，收集研究区城镇、交通等社会经济发展规划，收集预可行性研究报告和批准的项目建议书（若有）等。 2、必要时测绘研究区1:10000数字地形图，便于计算机应用软件数据采集。 2.2 技术标准的确定通过技术标准的确定，为具体技术指标的采用提供依据。 1、根据公路网发展规划，并考虑项目与其它工程的衔接情况，以及上阶段研究结论，结合交通量预测中间成果等进行通行能力分析，确定公路等级及其车道数。 2.3 建设条件通过对研究区自然地理、人文环境的调查和认识，研究其与建设项目的相互影响。 1、收集研究区区域地质报告，必要时对研究区进行遥感地质解译； 2、踏勘调查研究区地形、地质、水文等自然地理条件，必要时进行专项地质调绘； 3、踏勘、调查筑路材料及运输条件； 4、社会环境条件调查，听取当地政府及交通主管部门等对建设项目的意见等； 5、建设项目与研究区城镇、其它交通的衔接情况等。 2.4 方案拟定各方案的平纵面图、主要工程数量估算表和初步的比选结论，提出备选方案。做到方案不遗漏。通过对研究区可能存在的方案进行研究、综合论证比选，提出备选方案。结合上阶段研究结论，根据确定的技术标准，以及路线主要控制点和总体走向等，对沿线地形、地质、地物、气候、地震等各种可能影响路线走向的问题进行研究，对所有可能的工程建设方案进行实地踏勘和调查，粗略比选论证，筛选出具有比较价值的备选方案。 2.5 备选方案踏勘调绘、调查资料通过实地踏勘，了解和熟悉各备选方案地理、社会环境条件，调整和优化路线及工程方案。 1、用手持式GPS导航仪，备选方案路线平纵面图等，对各备选方案进行充分的现场踏勘和调查研究； 2、初步查明控制方案的主要因素。如地形、地质、水文等自然因素，沿线城镇、交通等发展规划，以及其它控制方案的因素。 3、各备选方案与相关规划的关系及沿线政府和职能部门对方案的意见。 2.6 工程环境影响调查收集资料及中间成果资料通过对备选方案沿线环境特征调查和资料收集，避免或减弱路线方案工程环境敏感区的影响。 1、文物古迹、风景名胜等社会人文环境调查； 2、土壤植被、水土保持、野生动植物资源及保护情况调查； 3、土地属性及人均占有可耕地数量等调查。 4、路线方案及工程对策中间成果资料。 2.7 主要建筑材料单价及征地、拆迁赔偿标准等经济资料的调查和收集通过基础资料的调查和分析，为投资估算的合理确定提供依据。研究区征地拆迁政策及其计算基础资料，特殊重大项目拆迁代价，沿线各类筑路材料价格、运距。 2.8 备选方案踏勘报告中间成果通过各方面的资料收集、调查和现场踏勘，调整优化备选方案。 1、调绘、调查、收集的相关图件及资料。 2、各方案主要工程的平纵面图、主要工程规模和初步的比选结论。 3、编写踏勘报告。 3 有关问题 3.1 问题汇报通过汇报有关问题，提出下一步工作的重点和需注意的事项，引起各方面和各部门的重视。 3.1.2初步设计阶段初步设计阶段初勘工作外业验收，应基本确定设计方案，结构类型及主要尺寸。初步设计外业验收基本材料表3.2 序号外业验收材料目的技术要求备注 1 上阶段资料学习、研究和执行上阶段有关成果、意见和批复。收集上阶段有关成果资料，咨询意见、审查意见和交通部批复意见等。资料收集齐全，并说明在本阶段的执行情况。 2 外业勘测报告通过报告和汇报，便于领导和专家快速、准确地了解勘测阶段的有关成果和问题。要求内容系统齐全，方案论证充分，文字简明通顺，勘测工程描述客观准确，能够反映工程和勘测的实际情况。针对勘测、设计和施工关键性技术问题，提出需要进行试验、研究的项目。测量精度及相应指标，各专业的调查情况及成果，项目自检情况、与上阶段的工程规模对比情况等完成报告 3 控制测量成果为控制地形测图、准确控制公路实地空间定位，需要控制测量成果。控制测量应覆盖工程建设的范围，仪器类型、人员资质和控制测量的主要技术指标、观测方法、精度等级等应满足有关测量规范的要求。完成技术设计书、平面控制点图、平面控制点成果表、高程控制点成果表、控制点点之记、技术总结。 4 公路测量和调查为基本确定路线和各种构造物的位置和主要尺寸，为基本查明沿线人文及自然地理条件，基本确定设计和施工方案。要求对各路线方案高填、深挖地段，大型桥梁、隧道、立体交叉以及需要特殊控制（如不良地质）的地段，用极坐标法、GPS RTK法等进行实地放线测量和调查，对需作综合地质勘测的重点工点及与相邻路段衔接的关键边上应埋设路线控制桩。各相关专业对项目进行专项调查并形成调查记录。完成各路线方案测量和调查工作。 5 资源配置及质量控制检查生产人员、仪器设备配置是否按作业计划安排应有任务书、技术指导书、作业计划、资料传递卡、单项工作验核卡，工地核对记录，上阶段成果文件及审查、批复意见等。勘测、调查记录本、计算书应编页并签署齐全。完成初勘和满足外业验收相关文件资料的有关质量记录文件。 6 总体设计、路线篇选定设计方案，基本确定位置。应有各方案的路线平面图、路线纵断面图，工程地质平面图、不良地质地段表、（重大）占地、拆迁工程数量表等。完成各路线方案技术要求内容。 7 路基路面及排水篇基本确定路基标准横断面、特殊路基设计方案及沿线路基取、弃土方案，计算路基土石方量并进行调配；基本确定路面设计方案、路面结构类型及主要尺寸；基本确定排水系统和防护工程的位置、路段长度、结构形式和尺寸。应有路基标准横断面、不良地质等重要工点的（地质）断面图及初步确定的处治方案（草）图，路基土石方数量（估算）表，取土、弃土平面（草）图、路基防护工程数量（估算）表，路面结构方案图等，各方案路基横断面电子文档等。完成路基、路面、排水设计方案及部分设计图纸。 8 桥梁、涵洞篇基本确定特大、大、中桥桥位，设计方案、结构类型及主要尺寸；基本确定小桥、涵洞、漫水桥及过水路面等的位置、结构类型及主要尺寸。有沿线水系分布示意图，特大、大、中桥表，特大、大桥及复杂中桥的桥型布置草图（含地质调绘断面和比选方案），小桥表，涵洞表，水文调查与计算书等。完成本项技术要求内容。特大桥可为概念设计图。 9 隧道工程篇 :基本确定隧道位置、设计方案、结构类型及主要尺寸。有隧道（地质）平面图，隧道（地质）纵断面图，隧道进、出口纵断面、横断面图等。隧道洞口1:500的地形图。完成本项技术要求内容。 10 路线交叉篇基本确定互通式立交的等级、位置、形式、结构类型及主要尺寸；基本确定分离式交叉、通道和人行天桥的位置、形式、结构类型及主要尺寸。有交通量分布图，互通式立交各方案的平面图、纵断面图、标准横断面图，特大、大桥及复杂中桥的桥型布置图（含地质调绘断面和比选方案）等；分离式立交一览表，通道、人行天桥一览表，平面交叉一览表，管线交叉一览表等。完成本项技术要求内容。 11 交通工程及沿线设施（重点验收与土建相关内容）篇基本确定交通工程及沿线设施各项工程的位置、类型及主要尺寸。要求基本落实与土建密切相关的收费站及收费站房位置、管理养护机构位置、服务区位置等。基本落实危险路段分布情况及初拟的安全、监控措施。 12 环保设计篇基本确定环保、水保的内容、措施及方案。有环境敏感区一览表，并初拟环保工程方案。 13 渡口码头及其他工程篇基本确定渡口码头及其他工程的位置、结构形式及主要尺寸。要求有渡口、码头平面布置图，其他工程（改移河道、悬出路台、防雪走廊等）一般布置图等。完成本项技术要求内容。 14 筑路材料篇基本查明沿线筑路材料的质量、储量、供应量及运输条件、运距，并进行原材料、混合料的试验。要求有沿线筑路材料料场表，部分材料试验资料表。完成本项技术要求内容，回答是否能满足项目建设的需要。 15 施工方案篇对施工条件、施工方案进行初步安排。要求对施工便桥、便道，预制场、搅拌场、沥青路面加工场等进行规划和调查，对隧道施工供电等进行调查，形成调查记录。完成平面方案设计和相关协调、调查。 16 占地、拆迁基本确定占地，拆迁建筑物及电力、电讯等设施的数量。要求有占地，拆迁建筑物及电力、电讯等设施的调查记录表，必要时作分类统计汇总。回答有无影响方案的重大拆迁。 17 地质勘测基本查明沿线地质、水文、气候、地震等情况。有各方案1：2000地质平面图调绘资料，重点工点1：200地质断面图测绘资料，区域遥感地质解译资料，有关地质（测）调绘专题报告，有关场评、环评、地质灾害危险性评估专题报告等。完成本项技术要求内容，不含专项地勘工作。 18 经济调查编制设计概算。要求对地方筑路材料和钢材、沥青、水泥等外购材料单价进行调查，对占地、拆迁单价等进行调查。形成调查记录。满足设计概算的编制需要。 19 技术指导书要求的其他内容支撑设计方案的安全性、可行性和经济性。如：有关协调、协议和会议材料。公路运行速度预测。改建公路调查等。 3.1.3施工图设计阶段施工图详勘工作外业验收，应具体确定和落实设计方案，结构类型及尺寸。施工图设计外业验收基本材料表3.3 序号外业验收材料技术要求备注 1 总体材料 1.1 上阶段资料收集上阶段有关成果资料，咨询意见、审查意见和交通部批复意见等。 1.2 外业勘测报告总则内容系统齐全，方案论证充分，文字简明通顺，勘测工程描述客观准确，能够反映工程和勘测的实际情况。如有比较方案要同等深度论述路线总体所处自然地理条件；与沿线环境及远景规划的协调情况；新理念，新技术、新工艺、新材料的使用情况；道路安全性评价结论；有关协调及协议情况等。勘测过程勘测起止时间，勘测前进行的准备工作，勘测采用的仪器设备及软件情况，勘测基本控制点情况，勘测过程中出现的问题及解决情况。勘测情况控制点的检测、重测与联测；公路平面、高程及横断面测量；桥涵、隧道、交叉、沿线设施、环保工程、临时工程等的勘测与调查；地形测量或补测(调绘)情况；测量精度情况等。沿线工程地质及水系概况重点说明沿线工程地质总体情况及不良地质地段情况，沿线主要水系分布情况(补充说明)。总体路线方案路线总体走向，沿线主要控制点，对各种影响路线走向的问题的处理情况，通过乡镇方案，垭口、河流等沿线重要地形通过位置及通过方案，初步采用的平面及纵断面指标，运行速度预测及安全性评价情况（若有）等。主要工程量简介包括路线长度，路基土石方估算数量、重点防护工程及重点排水工程数量、桥涵数量及长度，隧道数量及长度，沿线主要设施数量。路基路面总体填、挖方情况及初拟边坡坡率，不良地质路段情况及初步确定的处理方案，路面结构选择情况，防护工程情况，总体排水设计情况。桥梁工程主要桥梁设置位置、目的，对附近构造物的影响情况，初步确定的方案及结构形式。隧道工程隧道设置位置，进、出口选择情况，隧道地质条件，隧道方案情况。路线交叉主要交叉的分布及设置情况，初拟交叉方案。交通工程及沿线设施管理、养护机构，安全、监控、通信、收费、供电、照明、服务设施等的设计情况。环保设计环境敏感区分布情况及初拟的环保方案，与沿线自然环境的协调情况及采取的措施等进行说明。沿线设施沿线管理、养护、收费、服务设施设置情况及职责分工。筑路材料材料的质量、储量，开采运输方式与条件、运距，所需便道、便桥长度等。施工组织及预算筑路材料单价调查；占地拆迁经济调查；对施工工期、进度，对施工机具、设备、材料等进行计划安排，按国家有关经济政策规定进行预算编制工作的说明。执行任务书(合同)情况是否正确执行任务书（合同），对任务书（合同）中具体要求的落实情况。执行规范规程及有关规定情况正确执行技术标准、规范、规程及有关规定，合理、恰当使用技术指标，主要技术指标使用情况等。执行初步设计批复情况、执行设计咨询、监理等单位意见情况。说明执行情况，对有变化的地方应认真论证，提出理由。初测资料的利用情况，复检、自检情况应对外业勘测、调查及中间成果的深度、完整性和测量精度等进行评价。各专业研究、执行上阶段设计理念、设计思路、设计方案的情况等。工程规模与初步设计的对比情况标段划分方案划分段落合理，规模满足有关要求，便于施工组织和土方调配，方便工程招标。提出标段划分建议问题与建议论述清晰、准确、建议方案有比较价值。 1.3 主要技术经济指标表全线主要技术经济指标齐全，正确清晰。如有比较方案应单独列表 1.4 沿线水利、铁路、公路、城建、文物等部门相关规划补充调查记录内容齐全、准确，省际接线时，应通过有关部门充分协调，确定好接线点。 1.5 水文、气象、地质、地震等总体资料补充调查内容齐全、准确。 1.6 其他图表、附件及资料内容齐全，正确、清晰、美观。 2 路线 2.1 公路平面总体设计草图在1：2000地形图上绘出路线位置、桩号、断链，示出桥、涵、通道、渡槽、立交、隧道等构造物位置。标示改沟改路、取弃土场、沿线设施、不良地质、控制测量点等。 2.2 公路平纵面缩图 1：50000~1：200000地形图绘制。示出特大桥、大中桥、隧道、主要路线交叉、主要路线设施等的位置和形式。必要时供汇报演示等用。 2.3 路线纵断面图标示桥、涵、通道、隧道等位置，内容齐全，绘制正确清晰。纵坡设计基本合理，路线地质标注准确。 2.4 直线、曲线及转角表计算正确、书写清晰。 2.5 路线固定表路线起终点、断链点、构造物控制点桩等埋设规范、标示清楚，内容齐全。 2.6 水准点表内容齐全，书写清晰，计算正确。 2.7 导线点成果表内容齐全，书写清晰，计算正确。 2.8 基本勘测资料中桩、纵断面、横断面、地形测量等记录齐全、准确。 2.9 建筑物情况调查记录详细记录沿线建筑物位置、类型、面积、归属等资料。记录整个路线测绘范围内资料，根据工作情况可与中桩记录等资料一同记录 2.10 树木、青苗、土地调查记录详细记录沿线树木树种、数量、位置、归属、沿线地界、地类记录准确。 2.11 电力、电讯调查记录详细记录沿线电力、电讯设施的位置、类型、归属等资料。 2.12 其他管线调查记录详细记录沿线其他各种管线设施等的情况。 2.13 既有道路勘测、调查勘测、调查全面细致，记录准确清晰。利用旧路时编制 3 路基、路面 3.1 路基标准横断面图图纸清晰，符合相关规范要求。 3.2 路基典型横断面图断面类型齐全，设计合理，图纸清晰。 3.3 特殊路基设计方案图类型齐全，设计经济合理，内容完备，图纸清晰。 3.4 不良地质地段表段落齐全，地质情况描述清晰。 3.5 路基高边坡及陡坡路堤路段统计一览表列出填挖高边坡及陡坡路堤路段长度、边坡高度、工程地质条件及处治方案等。 3.6 路基防护工程调查记录及分类统计表防护工程的纵、横断面测量准确，地质情况调查清晰。并列表分类统计防护工程的路段长度等主体工程规模。不含植物防护 3.7 路基土石方估算表要求填挖边坡坡比、路基防护及构造物位置等基本落实的情况下进行估算，能实际反映每公里及各合同段主体土石方情况。 3.8 取土场、弃土场调查记录及一览表调查数量充足，地形图清晰准确，调查内容齐全，记录准确。 3.9 路线工程地质、水文地质勘测记录及地质取样试验一览表勘测细致全面，能够从总体上反映路线所处位置工程地质和水文地质情况，地基土质定名、土工试验指标、地下水位及补给来源正确。 3.10 取土场地质勘测记录勘测细致全面，能够反映取土场土质情况及土类划分情况。 3.11 路基、路面排水系统布置草图一般公路排水困难路段应绘制本图。高速公路、一级公路绘于路线平面总体设计图中。 3.12 特殊排水设施调查记录进行特殊设计的集水、排水、输水工程，沿轴线方向纵、横断面测量准确，地质情况调查准确。 3.13 改河工程勘测、调查记录对改河位置应进行地形图测绘和工程勘测，进行地质、水文情况调查和工程基础资料的调查和收集。 3.14 路基调治构造物设置一览表段落齐全，结构合理，经济节约、功能有效。 3.15 路基调治构造物调查记录 1、水流情况调查准确、全面； 2、地形测绘准确； 3、地质情况调查准确。 3.16 控制洪水位调查记录及水文分析、计算资料调查段落齐全，数据准确，水文分析计算完整，水文控制参数取值正确。 3.17 路面结构方案图结构方案基本合理，路基顶面模量调查基本准确。包括旧路补强段落方案 4 桥梁、涵洞 4.1 特大、大、中桥设置一览表包括桩号、孔径、交角、河流名称。 4.2 小桥设置一览表包括桩号、孔径、交角、河流名称。 4.4 涵洞设置一览表包括类型、桩号、孔径、交角、净高。 4.6 补充桥涵水文调查及计算资料调查资料完整、齐全，分析系统、准确，初步确定洪水流量和设计水位。 4.7 全线桥涵分布草图桥位平面图精度符合要求，范围符合规定，导流及附属工程布设合理。 4.8 沿线水系分布图标示水系分布名称、流向 4.9 桥型布置图标明洪水位、桥面标高、概略地质界线等资料。初设含比较方案中桥以上桥梁、特殊小桥绘制 4.10 斜坡等复杂地形处墩台横断面图精度符合要求，范围符合规定。 4.11 被交叉道路、控制性构造物的平面位置、标高实地放线，明确标示平面位置。 4.12 导流防护工程方案图完成简图，可有多个方案，可与桥位平面图一并绘制。 4.13 通航河道桥位河床平面图测绘准确、记录清晰，满足航道和通航管理有关标准、规范规定及管理部门有关要求。 4.14 桥位测量记录控制测量检核、补测，地形图补测及桥轴线纵横断面测量，大型调治构造物测量，记录齐全，书写清晰，测量方法和精度符合规范要求。应与公路测量系统相统一。 4.15 桥位控制点一览表包括各种测量控制点，记录齐全，书写清晰。 4.16 原有桥涵情况调查记录调查资料全面、准确，记录清晰。 4.17 重要工点施工组织概略图基本明确施工的方法、措施、便道和施工场地等。 5 隧道工程 5.1 隧道控制测量隧道平面、高程贯通测量及记录。分析预估隧道平面横向贯通中误差和贯通面上的高程贯通中误差。应与路线控制点联测 5.2 隧道纵横断面测量包括隧道通风井、联络道及连接线放线和隧道轴线测量记录、洞口横断面测量记录等。 5.3 隧道地形测量 1：2000地质填图、地质纵断面图。隧道洞口1:500地形图，其范围一般为前后左右各宽60~100m，并满足设置附属设施的需要。 5.4 隧道一览表包括隧道起终点、长度、中心桩号等。 5.5 隧道纵断面图提出初步方案。 5.6 典型洞门、特殊结构洞门、重点隧道洞门方案布置图提出初步方案。 5.7 隧道建筑限界及轮廓图标示分离式、连拱式、停车带、横通道等的建筑限界。 5.8 典型衬砌断面设计图提出分离式、连拱式隧道衬砌的初步方案。 5.9 支护参数表提出分离式、连拱式隧道支护参数。 5.10 附属工程方案初步拟定通风及洞外联络道等附属工程方案。 6 路线交叉 6.1 互通式立交一览表包括桩号、被交叉道路等级、交叉形式，连接线长度、相邻互通式立交的间距，互通式立交与相邻的其他有出入口的设施或隧道之间的距离等。 6.2 互通式立交平面图形式布设合理，符合总体设计要求。 6.3 互通立交纵断面试坡图内容齐全，绘制正确清晰，纵坡设计方案合理。 6.4 互通立交路基标准横断面图设计合理。 6.5 路网及规划资料收集资料齐全、准确。 6.6 跨线桥桥型方案图桥孔布设合理，资料齐全，方案经济合理。可有比较方案。 6.7 分离式立交一览表包括桩号、孔径、交角、跨越形式、被交叉道路等级。 6.8 分离式立交桥位平面、纵断面图测绘准确，内容齐全，引道布设合理。 6.9 分离式立交桥型方案图桥孔布设合理，内容齐全，可提出多种方案供选择。 6.10 通道(天桥)一览表包括桩号、孔径、交角、跨越形式、被交叉道路等级。 6.11 通道(天桥)调查记录表设置合理，资料齐全，相关书面协议签署完备。 6.12 通道(天桥)方案图完成典型方案图，与被交叉道路衔接合理。 6.13 平面交叉一览表包括桩号、交角、被交叉道路情况。 6.14 平面交叉方案图完成典型和复杂平面交叉方案图。 6.15 被交叉道路、管线调查记录被交叉道路、管线测量准确，调查详实，满足需要。 6.16 其他交叉一览表及调查记录设置合理，调查资料齐全，有书面协议。 7 其他工程及沿线设施 7.1 收费设施其位置、类型、占地和房建规模等与土建有关内容。 7.2 管理、服务设施与交通工程设计单位协调，经建设单位及上级主管部门确认，包括位置、功能、规模等与土建有关内容，有书面协议或批文。 7.3 管理、服务设施等连接路线、进出口道路测量测量、调查详细、准确，记录清晰，符合相应技术要求。 7.4 其他工程一览表资料详实、准确，方案合理。 7.5 其他工程布置图布设合理，资料齐全，记录清晰，必要时有书面协议。 8 环境保护 8.1 环境敏感区一览表列出其位置桩号、影响因素、影响范围、采取的工程措施。必须包括环评报告的环境敏感区 8.2 典型环保工程布置图包括主线典型布置图、特殊地段布置图，绘制清晰准确，方案经济合理。拍摄图片整理编目。环评报告的环境敏感区必须完成 8.3 路外环保设施平面图包括蒸发池、声屏障等设施的平面布置图及地形图。
