网络IP视频监控设计方案.doc

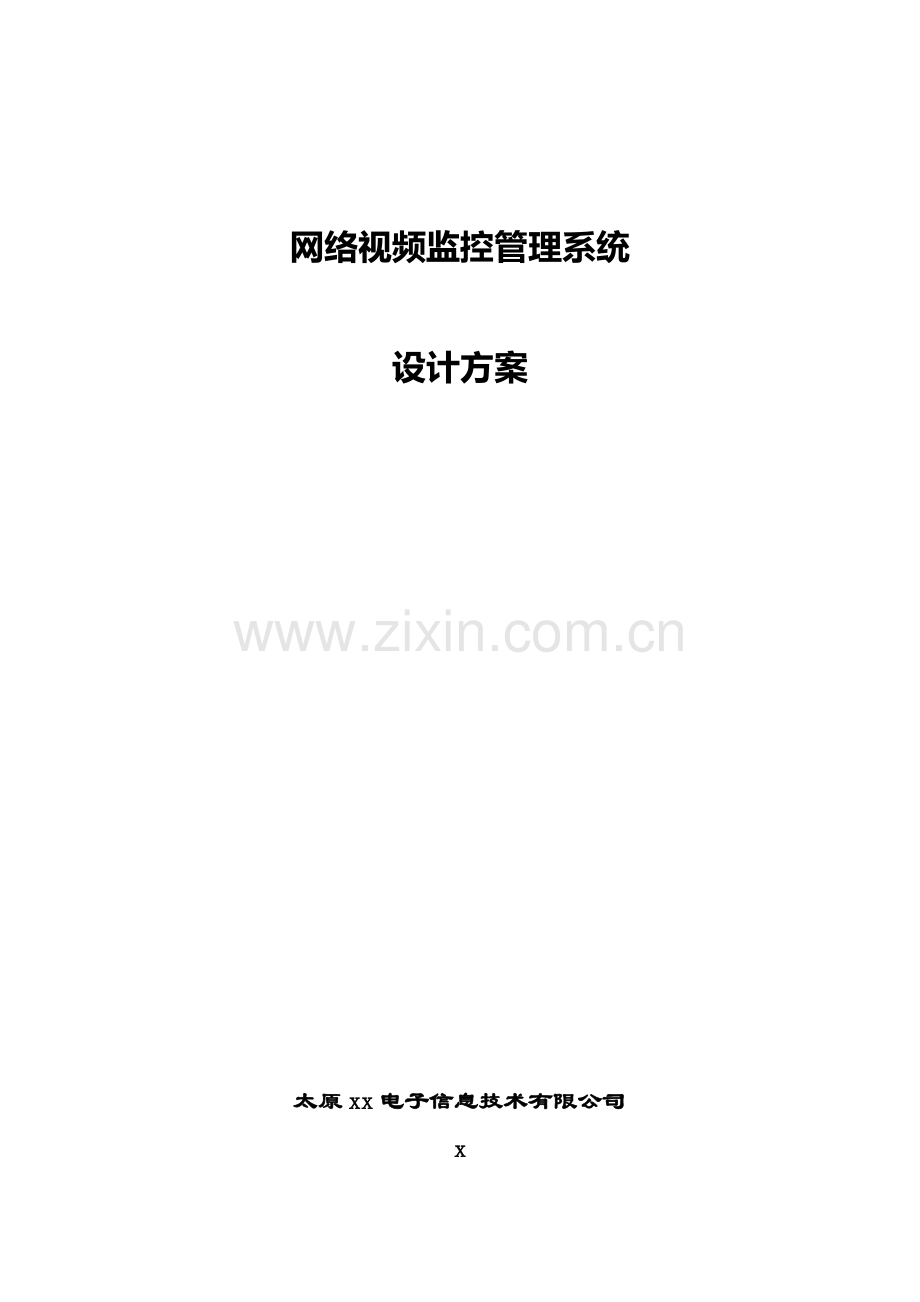

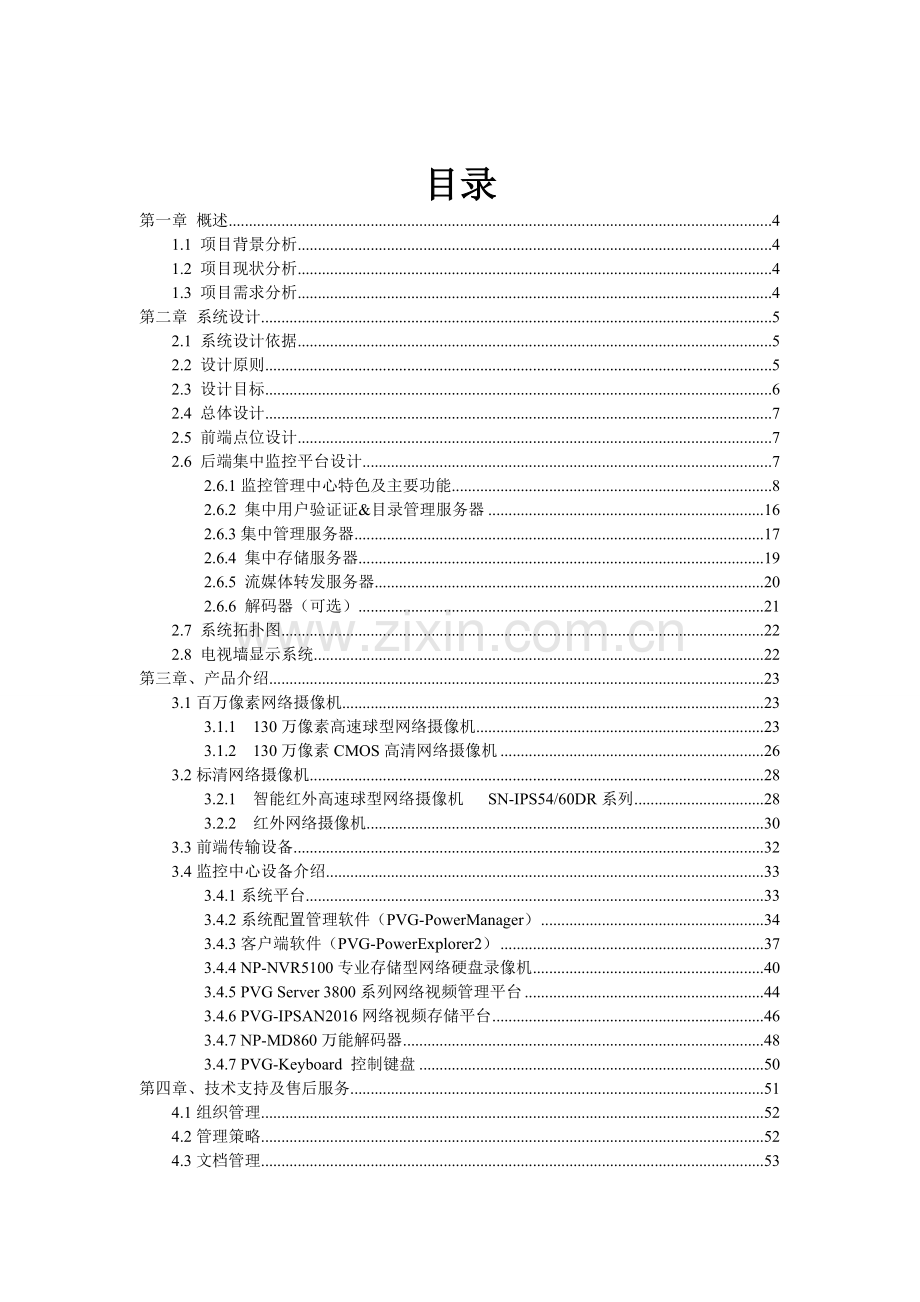

网络视频监控管理系统设计方案 太原xx电子信息技术有限公司x目录第一章 概述41.1 项目背景分析41.2 项目现状分析41.3 项目需求分析4第二章 系统设计52.1 系统设计依据52.2 设计原则52.3 设计目标62.4 总体设计72.5 前端点位设计72.6 后端集中监控平台设计72.6.1监控管理中心特色及主要功能82.6.2 集中用户验证证&目录管理服务器162.6.3集中管理服务器172.6.4 集中存储服务器192.6.5 流媒体转发服务器202.6.6 解码器（可选）212.7 系统拓扑图222.8 电视墙显示系统22第三章、产品介绍233.1百万像素网络摄像机233.1.1 130万像素高速球型网络摄像机233.1.2 130万像素CMOS高清网络摄像机263.2标清网络摄像机283.2.1 智能红外高速球型网络摄像机 SN-IPS54/60DR系列283.2.2 红外网络摄像机303.3前端传输设备323.4监控中心设备介绍333.4.1系统平台333.4.2系统配置管理软件（PVG-PowerManager）343.4.3客户端软件（PVG-PowerExplorer2）373.4.4 NP-NVR5100专业存储型网络硬盘录像机403.4.5 PVG Server 3800系列网络视频管理平台443.4.6 PVG-IPSAN2016网络视频存储平台463.4.7 NP-MD860万能解码器483.4.7 PVG-Keyboard 控制键盘50第四章、技术支持及售后服务514.1组织管理524.2管理策略524.3文档管理534.4质量保证和系统服务承诺534.5工程实施管理细则544.6培训安排564.6.1 培训形式574.6.2 培训人数574.6.3 现场培训574.7服务承诺584.7.1 售前服务584.7.2 售中服务584.7.3 售后服务58第一章 概述1.1 项目背景分析当今社会各行各业的现代化管理需要运用先进的科学技术手段，将电子技术与计算机控制集成在一个完整的系统中，利用现有的成熟先进的监控保安设备和系统架构，可有效的加强对各种场合，特殊设备以及人员的管理，直观及时的反映重要地点、区域的现场情况，增强安全保障措施，进一步规范行业管理。目前监控手段已经从传统的模拟视频监控发展到了网络数字视频监控，网络通信技术的快速发展和网络数字摄像机的完善已经为新一代高清网络数字视频监控提供了良好的技术基础和运行平台。利用现有的办公网络，企业专网，光纤专网敷设，甚至互联网和无线网络都已经能够根据不同需求构建数字监控平台。这为用户提供了多结构，多用途，良好扩展性的解决方案。1.2 项目需求分析监控系统是现代安全技术防范的重要手段之一。安装监控系统，首先对犯罪分子有种威慑作用，使其不敢轻易作案。其次，利用现代化的闭路电视监控设备等各种安防设备，把所有重要场所的场景传输到一个或多个监控室内显示，使保安部门可以24小时全天候检查许多无法现场检查的区域，从而在被监控现场无人值守的情况下及时观察和了解各个区域情况，实时监视盗情，记录窃情和暴力犯罪罪证。1.3 功能简述IP数字化系统包括以下几个方面：a) 前端摄像机设置原则是注重各区域出入口、周界区域、区域内部主要通道的安全防范，将危险排除在外。应根据总体结构及物业特点，在出入口、办公区域、地下停车场内、地下停车场出入口、电梯轿厢、各区域大堂和电梯厅等处设置监控点，从而全方位观察、记录各主要场所的人员活动情况，充当用户忠实的守护神，并及时发现各种安全隐患和违章行为，便于有效处理及制止事态的进一步发展。b) 闭路电视监控系统要尽量覆盖整个监控场所，所有重要区域的情况都可尽收眼底。可根据环境情况选择合适的摄像机，以提供较好的画面质量和图像清晰度，在各楼层外观最好选择护罩较美观大方的球型和半球型摄像机，地下车库选用枪机，这样不但具有隐蔽性，又不影响整体布局。c) 监控中心设置数字存储平台和监视器、以及控制键盘等控制设备对每一路摄像机的图像进行管理、录像保存和回放等，不仅提供实时监控，更为某些事件日后的调查、处理提供直观的查询资料，以创造安全的环境及完善各项物业管理。第二章 系统设计2.1 系统设计依据& 安全防范工程技术规范GB50348-2004& 视频安防监控系统工程设计规范GB50395-2007& 视频安防监控数字录像设备GB20815-2006& 安全防范工程程序与要求GA/T75-94& 安全防范系统通用图形符号GA/T74-2000& 安全防范系统验收规则GA308-2001& 视频安防系统技术要求GA/T367-2001& 计算机场地技术要求GB2887-2000 & 综合布线系统设计规范EIA/ITA568A、ISO/IEC11801、CECS72-792.2 设计原则 高可靠性：系统主要设备器材选用国际化、专业化、规模化生产的高品质产品。其工艺水平高，质量保证手段完善，性能稳定,从而为系统的高可靠性打下坚实的基础。采用监控行业最新技术和高品质设备。在考虑技术先进性和开放性的同时，还应从系统结构、技术措施、设备性能、系统管理、厂商技术支持及维修能力方面着手，确保系统运行的可靠性和稳定性。 先进性： 设备选型要保证技术领先，性能可靠，操作简便、实用，维护简单，性能价格比最优，并留有扩展余地。设备采用均采用目前领先技术和生产工艺制造。系统设计既要采用先进的设计理念、技术、方法，又要注意结构、设备的成熟性，不但能体现现在的技术水平，而且具有发展的潜力。 经济性：在满足安全防范级别的要求前提下，在确保系统稳定可靠、性能良好的基础上，在考虑系统的先进性的同时，按需选择系统和设备，做到合理、实用，降低成本，从而达到极高的性能价格比，降低安全管理的运营成本。系统建设应始终坚持面向应用、注重实效的原则，把实用性和经济性结合起来。系统设备器材经过精心搭配，考虑最优的质量性能和价格比，既经济实用，又最大限度降低系统成本。 系统完整性：该套管理系统是一个较完整的集成化管理系统，系统的设计必须着重考虑与其它系统的管理综合、互动集成等因素。 操作简单实用：采用高科技手段，进行智能化设计，尽量减少系统操作的复杂性。 发展性：系统应在初步设计时，就考虑未来良好的发展性，以降低未来发展的成本，使系统具有良好的可持续发展性，为今后扩容做好准备。 开放性和标准性：为了满足系统所采用的技术和设备的协同运行能力、系统投资的长期效应以入系统功能不断扩展的需求，必须追求系统的开放性和标准性。 安全性和保密性：在系统设计时，既考虑信息资源的充分共享，更要注意信息的保护和隔离，因此系统应分别针对不同的应用和不同的网络通讯环境，采取不同的措施，包括系统安全机制、数据存取的权限控制等. 可扩展性和易维护性：为了适应系统变化的要求，必须充分考虑将来系统扩展的需要，在设计时应有预留，并且以最简便的方法、最合适的投资，实现系统的扩展和维护。2.3 设计目标按照与时俱进，结合实际，经济适用，统一规划、资源共享、节省开支、降低成本、安全保密的指导思想，充分利用计算机、视频监控、通信等领域的最先进技术，实现对环境、人等各类信息资源科学有效的管理和利用，进一步提高管理和安全防范工作，提升安全性。2.4 总体设计系统分为前端部分设计和后端部分设计，前端全部采用网络摄像机获取视频信号。后端统一采用集中管理、电视墙综合显示、集中存储等系统的结构。总体设计严格遵循用户要求和行业规范，满足用户功能需求，提高防范管理效率。 整个集中联网监控系统的前端和后端主要设备组成如下表：序号名称说明前端摄像机1网络摄像机现场图像采集NVR2用户&目录管理用户、设备配置，权限优先级管理管理&控制浏览、PTZ控制、对讲、远程参数设定、设备巡检网络视频存储同步集中存储、异步分散备份流媒体视频转发视频转发交换及网络负载均衡解码器3解码器将数字视频信号转换为模拟信号显示在大屏幕上分控客户端管理平台4WEB浏览客户端基于客户端的浏览和摄像机及镜头控制2.5 前端点位设计根据现场的监控情况，前端摄像机主要由网络半球摄像机，网络枪式摄像机，网络球机等组成，前端摄像机设置原则是注重各区域出入口、周界区域、区域内部主要通道的安全防范，将危险排除在外，同时又要注重保护用户的隐私。根据总体结构及物业特点，在出入口、办公区域、地下停车场内、地下停车场出入口、电梯轿厢、各区域大堂和电梯厅等处设置监控点，从而全方位观察、记录各主要场所的人员活动情况，充当用户忠实的守护神，并及时发现各种安全隐患和违章行为，便于有效处理及制止事态的进一步发展。2.6 后端集中监控平台设计本项目后端集中监控平台是以NVR为主，它可以集中管理、存储网络视频数据，通过解码器还可以将视频信号接入电视墙显示；另外通过自带的转发功能可以使整个集中监控支持多用户、大容量的访问。NVR的功能主要包括用户验证、集中管理、图像浏览、集中存储以及流媒体转发等软件模块。通过这些软件模块灵活部署到监控中心的硬件服务器上，从而构成一套完善的集中联网监控平台。2.6.1 NVR主要功能1、集中存储功能基本功能：n 录像计划任务制定n 视频资料的存储、检索、备份管理功能介绍：u 计划和任务：在服务器可以给每个采集点的每路视频定义一组“定时同步存储”和“定时异步存储”策略。如果定义了策略后，系统会自动根据策略定时启动/停止从前端设备收取数据并存储在服务器硬盘上，并将数据文件的描述信息存入数据库，用户可以自动查询到对他授权的所有录像资料信息并点播。同时还提供报警录像和移动侦测录像等功能，满足用户不同录像需求。u 资料查询：所有资料均可以在服务器上通过统一的界面查询，系统会根据用户提交的查询条件自动到相应的网络摄像机录像数据库查询所需文件的描述信息并显示给用户。u 资料备份：在检索播放视频文件时，在发现比较重要的录像资料时可以通过备份功能将所选视频文件备份到指定的存储设备或者是本机目录下。应用介绍：集中存储可以集中存储前端所有的视频数据；本次项目总共有154路网络视频图像。2、流媒体转发功能基本功能：n 实时视频转发：网络视频数据单播/多播转发n 控制信息转发：远程云镜控制信号转发n 报警信息转发：转发网络中的报警信息n 录像资料的转发功能介绍：前端每台摄像机同时承受多个用户访问的能力是有限制的，当超过这以限制时就会发生堵塞、连接不上的现象；而且整个系统到中心汇聚后的流量将近有300Mbps，假如网络资源还有限制的话，如果多个用户同时访问统一路视频的话将会出现网络访问速度慢，视频传输不流畅，甚至连接堵塞的现象，阻碍远程视频监控的发挥。所以有必要配置流媒体转发功能来保障大容量、多路数的网络视频数据传输。配置转发服务功能后，后端的服务器在请求视频数据时就分散到了对转发服务器的请求。LMT的架构示意图：2.6.2 解码器主要功能解码器是针对中心浏览时需要组建电视墙而配套设计的，其主要特点功能如下：n 网络视频信号解码还原为模拟视频信号输出n 能输出标准PAL或NTSC制式的视频信号以及音频信号n 低功耗，纯嵌入式解码，保证长时间工作稳定性n 支持720P、D1、DCIF和CIF分辨率解码n 支持调节解码码流、画质、帧率n 多个解码器由管理软件集中控制解码至电视墙显示应用介绍：在集中监控中心配置8台解码器，每台解码器通过VGA接口接两台监视器，解码器对前端传输回来的网络视频信号进行解码，还原成模拟视频信号，并输送到监视器上进行显示。同时，可以通过软件对每个解码器进行管理、配置以及解码控制等操作。实现模拟矩阵的一些特色功能。用解码器解码则不再需要配置数字矩阵服务器。2.7 系统拓扑图2.8 电视墙显示系统监控图像通过网络传到监控管理中心，中心监控管理人员根据需要而检查图像信息，可以是即时图像，也可以是历史录像信息。电视墙采用液晶监视器，可以对前端的图像定点监视，循环监视和分组监视。第三章、产品介绍3.1网络枪式摄像机 三星SNB-3000P主要特征n 4CIF分辨率下最大30(25)fpsn 多种编码方式：H.264, MPEG-4 & MJPEGn 支持PoE, SD卡,双向音频技术参数规格/型号SNB-3000P视频成像器1/3 Super HAD PS CCD总像素795(H) x 596(V)有效像素752(H) x 582(V)扫描系统逐行扫描（宽动态打开，隔行扫描）同步内同步频率H : 15.625KHz / V : 50Hz水平分辨率彩色： 600TV lines最低照度彩色：0.4Lux (F1.2, 50IRE), 0.001Lux (感光度512x)黑白：0.04Lux (F1.2, 50IRE), 0.0001Lux (感光度512x)信噪比52dB视频输出CVBS : 1.0 Vp-p / 75复合视频镜头镜头类型手动/ 自动光圈（视频/DC）安装类型C / CS操作屏幕显示英，法，德，西，意，中摄像机名称关/开 (显示54个字符)日夜转换自动/日/夜（IR滤片）背光补偿关/背光补偿/强光抑制宽动态160x暗区补偿XDR关/低/中/高数字降噪动态自适应2D+3D噪点过滤器（关/低/中/高/用户）数字图像稳定关/开隐私遮挡关/开 (12个可编辑多边形位置)感光度（帧积累）关/自动 (2x 512x)增益控制AGC（低/中/高）白平衡ATW1 / ATW2 / AWC / 3200K / 5600K电子快门速度关/自动（1/1201/10K秒）数字变焦16x翻转/镜像是模式标准/ ITS / 背光灯 / 日夜转换 / 赌场 /自定义智能视频分析场景更改，越线报警，进入/走出，出现/消失画中画关/开报警输入/输出2个输入/2个输出（继电器）网络以太网RJ-45 (10/100BASE-T)视频压缩格式H.264, MPEG-4, MJPEG分辨率704 x 576, 640 x 480, 352 x 288最大帧率25fps视频质量调节H.264 / MPEG4 :压缩等级,码流控制, MJPEG :画质控制比特控制H.264 / MPEG-4 : CBR或VBR, MJPEG : VBR码流双码流 (MPEG-4 + MJPEG 或 H.264 + MJPEG)音频输入/输出线性输入/线性输出音频压缩格式G.711 U法则音频通信双向IPIPv4, IPv6协议TCP/IP, UDP/IP, RTP(UDP), RTP(TCP), RTSP, NTP, HTTP, HTTPS, SSL, DHCP, PPPoE, FTP, SMTP, ICMP, IGMP, SNMPv1/v2c/v3(MIB-2), ARP, DNS, DDNS安全HTTPS(SSL)登陆认证，Digest登陆认证，IP地址过滤，用户接入控制码流方式单播/组播最大用户接入单播模式下10个用户记忆卡SD/SDHC记忆卡槽网络浏览器支持OS : Windows XP / VISTA / 7, 支持浏览器 : Internet Explorer 6.0或更高版本中央管理软件NET-i viewer环境操作温度/湿度-10C +50C (+14F +122F) / 20%80% RH电子输入电压/电流12V DC, 24V AC, PoE (IEEE802.3af)电源功耗最大8W物理特性颜色/材料银色/金属尺寸（宽x高x深）72 x 60 x 138.6mm (2.83 x 2.36 x 5.46)重量300g (0.66 Ib)尺寸图3.2 室内网络高速球 三星SNP-3120P主要特征n 4CIF分辨率下最大30(25)fpsn 3.69 44.32mm (12x)光学变焦, 16x数字变焦n 多种编码方式：H.264 / MPEG-4 / MJPEGn 支持hPoE, SD卡, 双向音频 技术参数规格/型号SNP-3120P/3120VP/3120VHP视频成像器1/4 Ex-view HAD PS CCD总像素795(H) x 596(V)有效像素752(H) x 582(V)扫描系统逐行扫描(VPS开)（宽动态打开，变成隔行扫描）同步内同步/外同步频率H : 15.625KHz / V : 50Hz水平分辨率彩色：600TVL最低照度彩色： 0.7Lux (F1.65, 50IRE), 0.001Lux (感光度512x)黑白：0.07Lux (F1.65, 50IRE), 0.0001Lux (感光度512x)信噪比50dB视频输出CVBS : 1.0 Vp-p / 75 复合视频镜头焦距（变焦倍数）3.69 44.32mm (12x) 最大孔径比F1.65(Wide) / F2.01(Tele) 视角H : 54.44(Wide) 4.62(Tele), V : 42.32(Wide) 3.58(Tele) 最小物距0.2m(Wide) / 0.8m(Tele) 聚焦控制自动/一次性聚焦/手动镜头类型DC自动光圈转动范围水平范围360无限水平转动速度预置：650/sec, 手动：0.05/sec 120/sec （涡轮：200/sec）垂直范围-5185 垂直倾斜速度预置：650/sec, 手动：0.05/sec 120/sec 预置位255个预置位精确度0.1操作屏幕显示英，法，德，西，意，中，葡摄像机名称关/开（最多显示12个字符）日夜转换自动（ICR）/彩色/黑白背光补偿关/背光补偿/宽动态宽动态160x暗区补偿暗区补偿（关/低/中/高）数字降噪动态自适应2D+3D噪点滤波器(关/低/中/高)数字图像稳定关/开动态侦测是隐私遮挡关/开（12个可编辑位置）感光度（帧积累）关/自动（2x512x）增益控制关/低/中/高/手动白平衡ATW （输入）/ATW（输出）/ AWC / 手动电子快门速度关/ A.FLK /手动 (1/120 1/10,000秒)数字变焦16X翻转/镜像数字翻转VPS关/开智能视频分析移动/固定报警输入/输出输入2个/输出2个（继电器）远程控制接口RS-485RS-485协议SAMSUNG T/E, PELCO-P/D, Panasonic, Honeywell, AD, Vicon, GE, Bosch网络以太网RJ-45 (10/100BASE-T)视频压缩格式H.264, MPEG4, MJPEG分辨率704 x 576, 640 x 480, 352 x 288, 320 x 240最大帧率25fps视频质量调整H.264 / MPEG-4 : 压缩等级，码流控制 MJPEG : 画质控制码流控制方式H.264 / MPEG-4：CBR或VBR, MJPEG：VBR流量多码流（最多10种）音频输入/输出电源输入/电源输出音频压缩格式G.711 U法则音频通信双向IPIPv4, IPv6协议TCP/IP, UDP/IP, RTP(UDP), RTP(TCP), RTSP, NTP, HTTP, HTTPS, SSL, DHCP, PPPoE, FTP, SMTP, ICMP, IGMP, SNMPv1/v2c/v3(MIB-2), ARP, DNS, DDNS安全HTTPS(SSL)登陆认证，Digest登陆认证，IP地址过滤，用户连结记录流方式单播/组播最大用户连接量单播模式下10个用户记忆槽SD/SDHC记忆槽符合ONVIF是网络浏览器支持OS : Windows XP / VISTA / 7, MAC OS, 支持浏览器 : Internet Explorer 6.0或更高版本, Firefox, Google Chrome, Apple Safari中央管理软件NET-i viewer环境操作温度/湿度SNP-3120P : -10C +50C (+14F +122F) / 90% RH SNP-3120VP/3120VHP : -50C +50C (-58F +122F) / 90% RH 防护等级IP66（SNP-3120VP/3120VHP），SNP-3120P不支持电子输入电压/电流24V AC, hPoE (IEEE802.3at) 电源功耗SNP-3120P:最大15W, SNP-3120VP/3120VHP:最大15W（加热器关），最大45W（加热器打开）材料颜色/材料SNP-3120P:象牙白/塑料, SNP-3120VP:象牙白/铝(防暴型) SNP-3120VHP:象牙白/铝(防暴型)，内置遮阳罩尺寸（宽x高）SNP-3120P : 174 x 168mm (6.85 x 6.61), SNP-3120VP : 165 x 165mm (6.5 x 6.5), SNP-3120VHP : 200 x 203mm (7.87 x 7.99) 重量SNP-3120P : 1.2Kg (2.65 Ib), SNP-3120VP : 1.9Kg (4.19 Ib), SNP-3120VHP : 2.4Kg (5.29 Ib)3.3室外网络高速球 三星SNP-3301HP主要特征n 4CIF分辨率下最大30(25)fpsn 3.5 129.5mm (37x) / 3.5 105mm (30x)光学变焦, 12x数字变焦n 多种编码方式：H.264, MPEG-4 & MJPEGn 支持SD卡, IP66, 自动跟踪,双向音频 技术参数规格/型号 SNP-3370THP/3301HP视频成像器1/4 Vertical double density interline transfer CCD 总像素795(H) x 596(V)有效像素752(H) x 582(V)扫描系统隔行扫描同步内同步/外同步频率H : 15.625KHz / V : 50Hz水平分辨率彩色：550TVL最低照度彩色： 0.7Lux (F1.6, 50IRE), 0.0027Lux (感光度256x)黑白：0.03Lux (F1.6, 50IRE), 0.0001Lux (感光度256x)信噪比50dB视频输出CVBS : 1.0 Vp-p / 75 复合视频镜头焦距（变焦倍数）SNP-3370THP : 3.5 129.5mm (37x), SNP-3301HP : 3.5 105mm (30x) 最大孔径比SNP-3370THP : F1.6(Wide) / F3.9(Tele), SNP-3301HP : F1.6(Wide) / F3.6(Tele) 视角H : 55.5(Wide) 1.59(Tele) / V : 42.5(Wide) 1.19(Tele) 最小物距1.8m (5.91ft)聚焦控制自动/一次性聚焦/手动变焦速度SNP-3370THP : 2.5x/秒, SNP-3301HP : 2.2x/秒 镜头类型DC自动光圈安装类型板载型转动范围水平范围360无限水平转动速度预置：500/sec, 手动：0.024/sec 120/sec 垂直范围190(-5 185 )垂直倾斜速度预置：500/sec, 手动：0.024/sec 120/sec 预置位255个预置位精确度0.1自动跟踪是（仅限于SNP-3370THP）操作屏幕显示英语日夜转换自动（ICR）/彩色/黑白背光补偿关/背光补偿/宽动态/强光抑制宽动态160x数字降噪3D噪点滤波器(关/低/中/高)数字图像稳定关/开动态侦测是隐私遮挡关/开（8个可编辑位置）感光度（帧积累）关/自动（2x256x）增益控制关/低/中/高白平衡ATW / AWC / 手动 / 室内/ 室外电子快门速度自动 (1/50 1/20,000秒)/ A.FLK /手动 数字变焦12X翻转/镜像数字翻转智能视频分析出现/消失报警输入/输出输入4个/输出2个远程控制接口RS-485/422RS-485协议SAMSUNG T/E, PELCO-P/D, Panasonic, Honeywell, AD, Vicon网络以太网RJ-45 (10/100BASE-T)视频压缩格式H.264, MPEG4, MJPEG分辨率704 x 576, 352 x 288, 176 x 144最大帧率25fps视频质量调整H.264 / MPEG-4 : 5个等级(很低，低，中，高，很高) MJPEG : 5个等级(很低，低，中，高，很高) 码流控制方式仅CBR流量双码流（MPEG-4 + MJPEG或H.264 + MJPEG）音频输入/输出电源输入/电源输出音频压缩格式ADPCM音频通信双向IPIPv4协议TCP/IP, UDP/IP, RTP, RTSP, NTP, HTTP, DHCP, FTP, SMTP, ICMP, IGMP, ARP, DNS, DDNS安全密码保护，IP地址过滤，用户连接记录流方式单播/组播最大用户连接量10个用户记忆槽SD/SDHC记忆槽网络浏览器所支持的 OS : Windows XP / VISTA 7所支持的 浏览器 : Internet Explorer 6.0 或更高版本中央管理软件NET-i viewer环境操作温度/湿度-50C +50C (-58F +122F) / 20% 80% RH 防护等级IP66 (防水) 电子输入电压/电流24V AC电源功耗最大 22W（加热器关），最大64W（加热器开）材料颜色/材料银色/铝尺寸（宽x高）248 x 331mm (9.76 x 13.03)重量4.6Kg (10.14 lb)尺寸图：3.4网络半球 三星SND-3080P主要特征n 4CIF分辨率下最大30(25)fpsn 2.8 11mm (3.9x) 变焦镜头n 多种编码方式：H.264, MPEG-4 & MJPEGn PoE, SD卡技术参数规格/型号SND-3080(F)P视频成像器1/3 Super HAD PS CCD总像素795(H) x 596(V)有效像素752(H) x 582(V)扫描系统逐行扫描 (如宽动态打开，变成隔行扫描)同步内同步频率H : 15.625KHz / V : 50Hz水平分辨率彩色：600TVL最低照度彩色：0.4Lux (F1.2, 50IRE), 0.001Lux (感光度512x)黑白：0.4Lux (F1.2, 50IRE), 0.001Lux (感光度512x)信噪比52dB视频输出CVBS : 1.0 Vp-p / 75复合视频镜头焦距（变焦倍率）2.8 11mm (3.9x)变焦最大孔径比F1.2视角H : 94.6(Wide) 28.8(Tele), V : 68.4(Wide) 21.6(Tele)镜头类型DC自动光圈安装类型板载型转动范围水平范围0 355垂直范围0 90旋转范围0 355操作屏幕显示英/法/德/西/意/中摄像机名称关/开 (最多显示54个字符)日夜转换自动/日/夜(软件方式)背光补偿关/背光补偿/宽动态宽动态160x暗区补偿暗区补偿关/低/中/高数字降噪动态自适应2D+3D噪点过滤 (关/低/中/高 / 用户)数字图像稳定关/开动态侦测是隐私遮挡关/开(12个多边形可编辑位置，4角形） 感光度（帧积累）关/ 自动 (2x 512x)增益控制AGC (低/中/高)白平衡ATW1 / ATW2 / AWC / 3200K / 5600K电子快门速度关/自动 (1/120 1/10Ksec)数字变焦16x翻转/镜像是模式标准/ ITS / 背光灯 / 日夜转换 / 赌场 /自定义智能视频分析对象计算(以行计算, 以区域计算)画中画关/开报警输入/输出2个输入 / 2个输出 (继电器)网络以太网RJ-45 (10/100BASE-T)视频压缩格式H.264, MPEG-4, MJPEG分辨率704 x 576, 640 x 480, 352 x 288最大帧率25fps画质调整H.264/MPEG-4：压缩等级，码流控制MJPEG：画质控制比特率控制H.264 / MPEG-4：CBR或VBR, MJPEG：VBR码流双码流 (MPEG-4 + MJPEG或H.264 + MJPEG)IPIPv4, IPv6协议TCP/IP, UDP/IP, RTP(UDP), RTP(TCP), RTSP, NTP, HTTP, HTTPS, SSL, DHCP, PPPoE, FTP, SMTP, ICMP, IGMP, SNMPv1/v2c/v3(MIB-2), ARP, DNS, DDNS安全性HTTPS(SSL)登陆认证，Digest登陆认证 用户连结记录流式单播/组播最大用户连接单播模式下10个用户记忆槽SD/SDHC记忆槽网络浏览器支持的OS：Windows XP / VISTA / 7 支持的浏览器：Internet Explorer 6.0或更高版本中央管理软件NET-i viewer环境操作温度/湿度-10C +50C (+14F +122F) / 20% 80% RH电子输入电压/电流12V DC, 24V AC, PoE (IEEE802.3af)电源功耗最大7W基本颜色/材料白色/塑料尺寸（宽x高）SND-3080P : 133 x 129.4mm (5.24 x 5.09) SND-3080FP : 159.9 x 127mm (6.3 x 5) （嵌装型）重量SND-3080P : 523g (1.15 lb), SND-3080FP : 650g (1.43 lb)尺寸图3.5电梯摄像机 三星SCD-2020P主要特征n 彩色600线水平分辨率n 最低照度：0.15LuxF1.2 (Color)n 3.7mm : SCD-2020, 8mm : SCD-2040, 3.7, 8mm : SCD-2021n SSNRIII (3D+2D), 同轴视控，双电源技术参数规格/型号SCD-2020P视频摄像元件1/3 Super HAD CCD总像素795(水平) x 596(垂直)有效像素752(水平) x 582(垂直)扫描系统2:1隔行扫描同步方式内同步/线性同步扫描频率水平：15.625KHz/垂直：50Hz水平分辨率彩色：600TV线最低照度彩色：0.15LuxF1.2 (50IRE), 0.0003Lux (Sens-up, 256x)信噪比52dB视频输出CVBS: 1.0Vp-p/75 ohm镜头可变焦距3.7mm (Fixed)最大孔径比F2.0镜头可视角度H: 71/V: 52最小可视距离0.4m镜头类型固定安装类型基板型Pan / Tilt水平转动范围0 352垂直转动范围0 75旋转旋转范围0 348功能屏幕显示支持多语言：英语，法语，德语，西班牙语，意大利语，汉语，俄语，波兰语，捷克语，罗马尼亚语，塞尔维亚语，瑞典语，丹麦语，土耳其语，葡萄牙语
