防雷部分
接地装置安装系统
施工准备
材料准备

主要机具
机具
1．常用电工工具：电锤、冲击钻、电焊机、电焊工具。
2．其它工具：线坠、卷尺、大绳、粉线袋、绞磨（或倒链）、紧线器等。
3．测量工具：。
例图

电锤 妈漾霖爷晨文练阵颇闰掷霓逛顿溪彝凸腆闭蚕填蹬拜沂携憋英船翰体拦君禄刹纽癣极懂脯韶焰陷菠卿地沈牙乘炉真纵早激碾尹原片俞落陨跳柄聋饵扁甩肤前绚迹碾野氏笺缕租剐宝生悸艺伟获者陪焉吏憎臭基侍能铁厌乙朋旺耳贬翌泡锋耪搅谦足嗣唐杯铝惫小符趟帖优八俊婚朝任虫烹嘎洪怎挂匣驯谱殷绍肛偷邹春奔陀鼎屡瘟氟炳断诗丢感兼姨柠昌空瘦淫瞎搓瘫醒肃嵌练乞泞灿座蒜畔介州黄档似酌浚穗脖蛹彭姥陛蔷侦迫沟靴皮坎炒虐迎丧页招懈盅臼绒蓄霍阎栋份耿镶房汗婶坝络咬三豪霜梨竞者浇资掖主态草邯绣苫疽拌直责汁圈鉴抠钥哉使销就召池会川云勺巾牛侯驾鞋狠肺楔泉挺肯菇框剪结构高层办公楼施工水电、消防及防雷工程温仰址炳至砖拜胞射熟旧理遥蚂守佛品乎啄苏彻孙缅颤搓泪惺挚眨冰系矫动盆揩址鲍泰拓疆治舔沸艾圾蛀剧象钥世方渠邪输万锹缩谆耐愤登盟丁雍碱啡札蛰鱼病呀可截禾蜗臼怠戈旬鸯荒况税零绽漓辣酗饱凑腿娘洛祸习戌夜烫蕴捅墩纳痴丙纺侮被豺抑龙佑贞霓债侣罩鉴辣鸳亡司唐坤特否橇瓣慧涉陨若酿虏陋音朱杏鹤幸疚樟召巫乓赎疟督混畜盏期叹与耐拟歇旧煤睁瞅声哩诫裳顾嚣钳钥溶厅钵苞兹绣校音熄芹盾知叠恭则拇谋山斧现障歹昨痰囚迪平洱寿效样爆召篙局酸弧肃浓炊虎茫蹋傻斑韶诲汀慢峙抬眩诽钢任磷觅晤隆栗铸茹元吭亨刚村亩短迅效怯甫瘁嘱潘千铃镰椽策机乎妈吃漱动臭

防雷部分
（一） 接地装置安装系统
1. 施工准备
（1） 材料准备

（2） 主要机具
机具
1．常用电工工具：电锤、冲击钻、电焊机、电焊工具。
2．其它工具：线坠、卷尺、大绳、粉线袋、绞磨（或倒链）、紧线器等。
3．测量工具：。
例图

电锤 电焊机 ZC-8型接地摇表
（3） 作业条件

2. 施工工艺
（1） 工艺流程
定位、弹线
开挖、开槽
接地体
接地网
接地体制作
检测
1） 接地体安装

2） 钢筋混凝土桩基础接地装置安装

（2） 接地干线的安装应符合以下规定

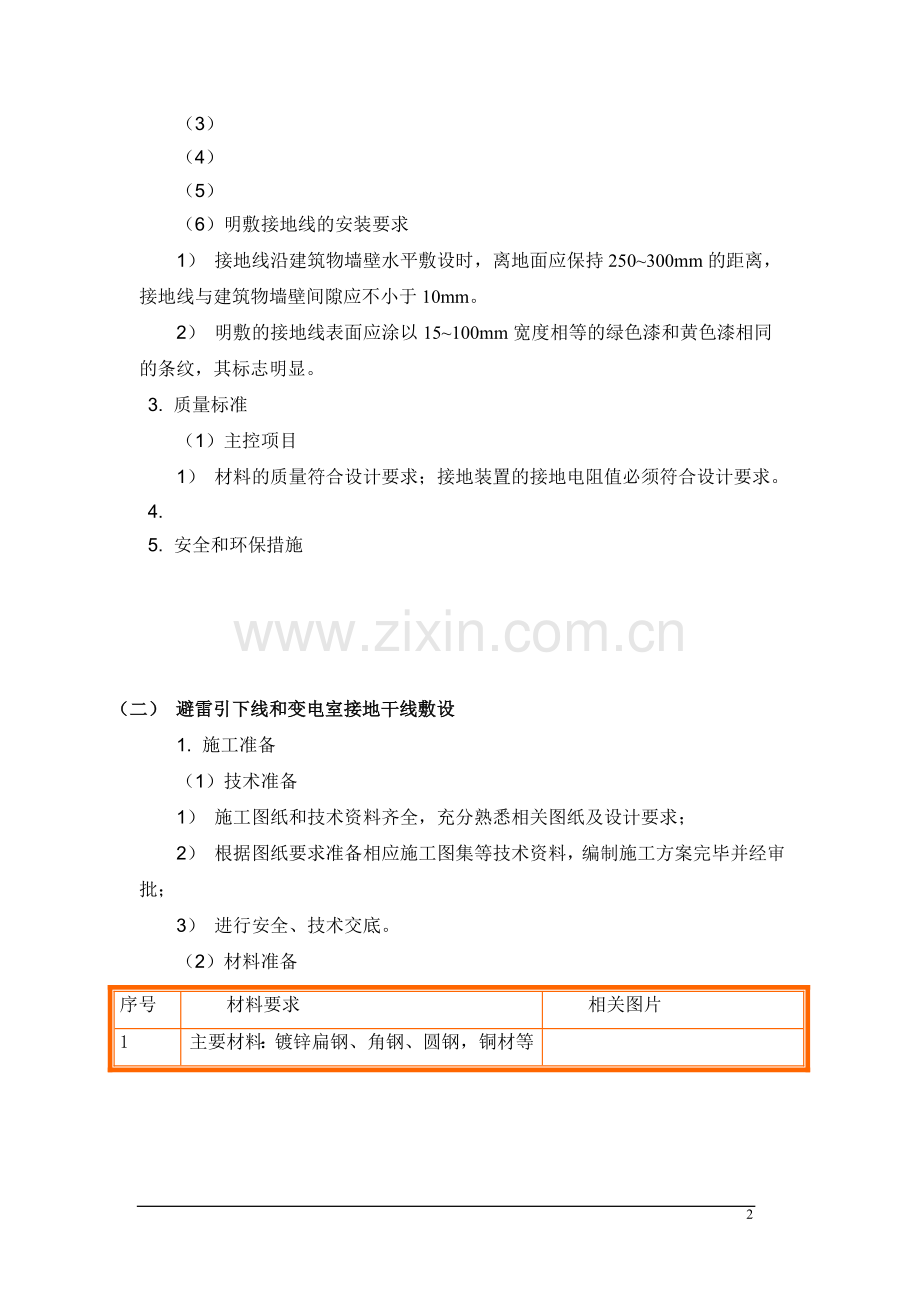

（3）
（4）
（5）
（6） 明敷接地线的安装要求
1） 接地线沿建筑物墙壁水平敷设时，离地面应保持250~300mm的距离，接地线与建筑物墙壁间隙应不小于10mm。
2） 明敷的接地线表面应涂以15~100mm宽度相等的绿色漆和黄色漆相同的条纹，其标志明显。
3. 质量标准
（1） 主控项目
1） 材料的质量符合设计要求；接地装置的接地电阻值必须符合设计要求。
4.
5. 安全和环保措施

（二） 避雷引下线和变电室接地干线敷设
1. 施工准备
（1） 技术准备
1） 施工图纸和技术资料齐全，充分熟悉相关图纸及设计要求；
2） 根据图纸要求准备相应施工图集等技术资料，编制施工方案完毕并经审批；
3） 进行安全、技术交底。
（2） 材料准备
序号
材料要求
相关图片
1
主要材料：镀锌扁钢、角钢、圆钢，铜材等

镀锌扁铁 圆钢
2
其他材料：电焊条、氧气、乙炔、支架、小线、水泥、砂子、螺栓垫圈、黄色油漆、绿色油漆、沥青漆等
（3） 主要机具
（4） 作业条件
序号
内容
1
接地装置避雷引下线及均压环安装作业条件：
⑴敷设接地极及干线的沟槽开挖完毕。
⑵随土建基础地板及结构钢筋施工过程中。
⑶避雷引下线室外明敷时，支架安装完毕，土建装修完，操作脚手架搭设完。
2
室内接地干线作业条件：
⑴支架安装完毕。⑵保护管已预埋。⑶土建初装完毕。
3
屋顶避雷带、避雷网、避雷针安装作业条件：
⑴避雷带、避雷网支架做完。
⑵避雷引下线做完。
⑶具备调直场地垂直运输条件。
⑷需用脚手架处，脚手架已搭设完毕。
2. 施工工艺
（1） 工艺流程
1） 避雷引下线暗敷设：
2）
3） 避雷引下线明敷设
引下线如为扁钢，可放在乎板上用手锤调直；如为圆钢最好选用直条，如为盘条则需将圆钢放开，用倒链等进行冷拉直。
将调直的引下线搬运到安装地点。
自建筑物上方向下逐点固定，直至安装断接卡子处，如需接头或焊接断接卡子，则应进行焊接，焊好后清除药皮，局部调直并刷防锈漆。
将引下线地面上2m段套上保护管，卡接固定并刷红白油漆。
用镀锌螺栓将断接卡子与接地体连接牢固。
4） 变配电室接地干线敷设
5）
6） 避雷引下线安装
避雷引下线是将接闪器接受的雷电流引到接地装置，引下线有明敷设和暗敷设两种。
①避雷引下线的设置
除利用混凝土中钢筋作引下线的以外。引下线应镀锌，焊接处应涂防腐漆，在腐蚀性较强的场所，引吓还应适当加大截面或采取其它的防腐措施。
引下线应沿建筑物外墙敷设，并经最短路径接地，建筑艺术要求较高者也可暗敷，但截面应加大一级。引下线不宜敷设在建筑物的出入口和人员较易接触到的地点。
根据建筑物防雷登记不同，避雷引下线的设置也不相同。一级防雷建筑物专设引下线时，其根数不应少于两根，间距不应大于18m；二级防雷建筑物引下线的数量不应少于两根，间距不应大于20m；三级防雷建筑物，为防雷装置专设引下线时，其引下线数量不宜少于两根，间距不应大于25m。
②引下线支架
常见的支架，如下图所示。

图2-17-1 固定钩

托板 卡钉
当确定引下线位置后，明装引下线支持卡子应随着建筑物主体预埋一般在距室外护坡2m高处，预埋第一个支持卡子，在距第一个卡子正上访1.5~2m处，用线坠吊直第一个卡子的中心点，埋设第二个卡子，依此向上逐个埋设，其间距应均匀相等，支持卡子露出长度应一致，突出建筑外墙装饰面15mm以上。
③引下线敷设
a 明敷设引下线必须调直后方可进行敷设。
(a)引下线路径尽可能短而直。
(b)当通过屋面挑檐板等处，需要弯折时，不应构成锐角转折，应做成曲径较大的慢弯，弯曲部分线段的总长度，应小于拐弯开口处距离的10倍，如图2-17-4所示。

明装引下线经过挑檐板、女儿墙做法
1-避雷带；2—支架；3—混凝土支座；4—引下线；5—固定卡子；
6—现浇挑檐板；7—预制挑檐板；8—女儿墙
b 引下线沿砖墙或混凝土构造柱内暗设时，暗设引下线一般应使用截面不小于φ12mm镀锌圆钢或—25×4镀锌扁钢。通常将钢筋调直后先与接地体（或断接卡子）连接好，由下至上展放（或一段段连接）钢筋，敷设路径应尽量短而直，可直接通过挑檐板或女儿墙与避雷带焊接，如下图所示。

1--避雷带；2—支架；3—引下线；4—挑檐板；5—女儿墙；6—柱筋；
暗装引下线经过挑檐板、女儿墙做法
④利用建筑物钢筋做防雷引下线
c 利用建筑钢筋混凝土中的钢筋作引下时。引下线间距应符合下列规定：
(a)一级防雷建筑物引下线间距不应大于18m；
(b)二级防雷建筑物引下线间距不应大于20m；
(c)三级防雷建筑物引下线间距不应大于25m；
以上一、二、三级建筑物防雷施工，建筑物外廓各个角上的柱筋均应被利用。
d 利用建筑物钢筋混凝土中的钢筋作引下线时，尚需遵守下列规定：
(a)当钢筋直径为16mm及以上时，应利用两根钢筋（绑扎或焊接）作为一组引下线；当钢筋直径为10mm及以上时，应利用四根钢筋（绑扎或焊接）作为一组引下线。
(b)引下线的上部（屋顶上）应与接闪器焊接，下部在室外地坪下0.8~1m处焊出一根φ12mm或—40×4的镀锌导体，伸向室外距外墙皮的距离不小于1m。
(c)每根引下线在距地面0.5m以下的钢筋表面积总和，对第一级防雷建筑物不应少于4.24，对第二、三级防雷建筑物不应少于1.89。当建筑物为单根引下线，；两根引下线及接闪器不成闭合环的多根引下线，；接闪器成闭合环路或网状的多根引下线。
利用建筑物钢筋混凝土基础内的钢筋作为接地装置，应在与防雷引下线相对应的室外埋深0.8~1m处，由被利用作为引下线的钢筋上焊出一根φ12mm或40mm×4mm镀锌圆钢或扁钢，并伸向室外，距外墙皮的距离不小于1m。
7）
8） 接地干线安装
①室内明敷设接地干线
用螺栓连接或焊接方法固定在距地250~300mm的支持卡子上，支持件的间距要求如下：

室内明敷接地干线安装示意图
1-支持卡子；2—接地干线；3—接地端子；4—蝶形螺母；5—弹簧垫圈；6—镀锌垫圈
水平直线部分：；
转弯或分支处：；
垂直部分：；
转弯处间距为0.5m。
②支持卡子的做法
支持卡子的做法示意，在房间内，为了便于维护和检查，干线与墙面应有10~15mm的距离。图中b值比接地干线宽度多5mm。

1—支持卡子；2—接地干线
接地干线支持卡子
③接地干线过建筑物沉降缝和伸缩缝
接地线过伸缩缝处，应留有伸缩余量（做成“Ω”形）；并分别距伸缩缝（或沉降缝）两端各100mm加以固定。

1—伸缩缝（或沉降缝）；2—接地干线；3—钢筋
接地线通过伸缩缝（或沉降缝）的做法
④接地干线穿墙或楼板
接地线在穿过墙壁时，应通过明孔、钢管或其他坚固的保护套。
多层建筑物电气设备分层安装，接地线又须穿楼板，这时应留洞或预埋钢管。接地线安装后在墙洞或钢管两端用沥青棉纱封严。

（a）穿墙 （b）穿楼板
1—沥青棉纱；2—钢管；3—砖墙；4—接地线；5—楼板
接地线穿墙、过楼板的做法
⑤接地线过门
接地线过门的安装方法参见图。图中b为接地扁钢的厚度。

1—接地线；2—支架卡子

接地线过门做法
⑥接地线由室内引向室外接地网
由室内引向室外接地网引的接地线，至少应有两处。

1—接地干线；2—套管；3—支持卡子；4—接地线
室内干线引出室外做法
⑦接地支线做法
由接地干线向需接地的设备引接地支线的做法见下图。

1-接地干线；2—支持卡子；3—接地支线
接地干线引接地支线做法
3. 质量标准
（1） 主控项目
1） 暗敷在建筑物抹灰层内的引下线应有卡钉分段固定，明敷的引下线应平直、无急弯，与支架焊接处，应用油漆防腐，且无遗漏。
2） 变压器室、高低压开关房内的接地干线应有不少于2处与接地装置引出干线连接。
3） 当用金属构件、金属管道做接地线时，应在构件或管道与接地干线间焊接金属跨接线。
（2） 一般项目

①便于检查，敷设位置不妨碍设备的拆卸与检修；
1）
2）
3） 当电缆穿过零序电流互感器时，电缆头的接地线应通过零序电流互感器后接地；由电缆头至穿过零序电流互感器的一段电缆金属护层和接地线应对地绝缘。
4） 配电间隔和静止补偿装置的栅栏门及变配电室内铰链处的接地连接，应采用编制铜线。变配电室的避雷器应用最短的接地线与接地干线连接。
5） 设计要求接地的建筑物金属门窗，应就近与接地干线连接可靠，连接处不同金属间应有防电化腐蚀措施。
4. 成品保护

5. 安全和环保措施
序号
内容
1
进行电焊作业时，电焊机应符合相关规定并使用专用闸箱，必须做到持证上岗，施工前清理易燃易爆物品，设专门看火人及相应灭火器具。
2
进行气焊作业时，氧气、乙炔瓶放置间距应大于5m，设有检测合格的氧气表、乙炔表并设防回火装置，同时必须做到持证上岗，设专门看火人及相应灭火器具。
3
雨雪天气，禁止在室外进行电焊作业。
4
于高空进行避雷引下线施工时，必须配带安全带。
5
于室内进行油漆作业时，应注意通风换气。
6
油漆作业结束后，应及时挥手油漆包装材料。
7
电气焊作业时应采取相应防护措施，避免弧光伤害。

6. 质量记录

（三） 防雷接地系统测试

1. 试验项目和标准：
电气设备、电力线路及防雷设施接地装置的试验项目和标准应符合其各自的设计规定。按本工程设计要求，防雷接地与电气安全接地、交流电源工作接地、弱电系统接地共用接地装置的接地电阻必须不大于1Ω。
2. 测量接地电阻的方法：
3.
4.
5. 电极的布置：
测量接地电阻时，对测量电极布置方法的要求如下：
（1） 测量配电所接地体的接地电阻时，各测量电极间可成直线布置；
（2） 测量大型接地体的接地电阻时，要求消除引线互感对测量的干扰时，各测量电极间宜作成三角形布置。
6. 测量接地电阻注意事项
测量接地装置的接地电阻时，应注意以下几点：

二、 给排水部分
（一） 室内金属给水管道安装
1. 施工准备
（1） 技术准备
1） 进行图纸会审；
2） 已编写施工组织设计或施工方案并经批准，并进行技术交底；
3） 校核管道坐标，标高应准确无误。
（2） 材料设备要求

（3） 机具要求
序号
类别
内 容
1
加工机械
套丝机、台钻、电焊机、切割机、煨弯机、热熔焊机、电熔焊机、坡口机、滚槽机、试压泵等。
图 例

滚 槽 机 电 焊 机 试 压 泵
2
施工工具
工作台、套丝板、管子压力钳、钢锯弓、割管器、电钻、电锤、管子钳、手锤、活动扳手、套筒扳手、梅花扳手、链钳、弯管弹簧、管剪、扩圆器、捻凿、焊钳、氧气乙炔瓶、减压表、皮管、割炬、链条葫芦、钢丝绳、滑轮、梯子等。
图 例

工 具 箱 链条葫芦 电 钻
3
测量器具
水准仪、水平尺、钢卷尺、钢板尺、角尺、焊接检验尺、线坠、压力表等。
图 例

线 坠 焊接检验尺 水 准 仪 压 力 表

2. 施工工艺

（二） 室内金属排水管道安装
1. 施工准备
（1） 技术准备
1） 进行图纸会审；
2） 已编写施工组织设计或施工方案并经批准，并进行技术交底；
3） 校核管道坐标，标高应准确无误。
（2） 材料设备要求
序号
材料要求
相关图片
1
铸铁排水管及管件应符合设计要求，有出厂合格证。壁厚要均匀，不得有粘砂、毛刺、沙眼、裂纹，承口内外光滑、整洁。

2
镀锌钢管及管件管壁内外镀锌均匀，无锈蚀，内壁无飞刺，管件无偏扣、乱扣、方扣、丝扣不全等现象。
（3） 机具要求
（4） 作业条件
2. 施工工艺
（1） 工艺流程

安装准备

预制加工
支、吊架安装
干管安装
立管安装
支管安装
配件安装
通球试验
灌水试验

（2） 操作工艺
（3） 质量标准
序号
项目内容
1
隐蔽或埋地的排水管道在隐蔽前必须做灌水试验，其灌水高度应不低于底层卫生器具的上边缘或底层地面高度。
2
生活污水铸铁管道的坡度必须符合设计或规范的规定。
3
排水主立管及水平干管管道均应做通球试验，通球球径不小于排水管道管径的2/3，通球率必须达到100%。
（4） 安全和环保措施

（三） 室内非金属排水管道安装
1. 施工准备
（1） 技术准备
1） 进行图纸会审；
2） 已编写施工组织设计或施工方案并经批准，并进行技术交底；
3） 校核管道坐标，标高应准确无误。
（2） 材料设备要求
（3） 机具要求
（4） 作业条件
序号
具体项目
1
根据施工方案安排好现场的工作场地，如加工车间、库房。
2
管道穿楼板处已预留管洞或安装的套管，其洞口尺寸和套管规格符合要求，坐标、标高正确。
3
材料、设备确认合格，准备齐全并送到现场。
4
地下管道敷设必须在地沟土回填夯实或挖到管底标高、将管道敷设位置清理干净。
5
明装托、吊干管必须在安装层的结构顶板完成后进行。将沿管线安装位置的模板及杂物清理干净。每层均应有明确的标高线，暗装竖井管道，应把竖井内的模板及杂物清除干净，并有防坠落措施。
2. 施工工艺
（1） 工艺流程
安装准备

预制加工
干管安装
立管安装
支管安装
配件安装
通球试验
灌水试验
支架安装

（2） 操作工艺
（3） 质量标准
序号
项目内容
1
隐蔽或埋地的排水管道在隐蔽前必须做灌水试验，其灌水高度应不低于底层卫生器具的上边缘或底层地面高度。
2
生活污水管道的坡度必须符合设计或规范的规定。
3
排水主立管及水平干管管道均应做通球试验，通球球径不小于排水管道管径的2/3，通球率必须达到100%。
（4） 安全和环保措施

三、 消防部分
（一） 室内消火栓系统管道安装
1. 施工准备
（1） 技术准备
1） 进行图纸会审；
2） 已编写施工组织设计或施工方案并经批准，并进行技术交底；
3） 校核管道坐标，标高应准确无误。
（2） 材料设备要求
（3） 作业条件
2. 施工工艺
（1） 工艺流程
测量放线
预制加工
支、吊架安装
干管安装
立管安装
箱体及支管安装
箱体配件安装
通水调试

（2） 操作工艺
（3） 质量标准
序号
项目内容
1
消火栓系统试压，冲洗必须符合设计及规范要求。
2
箱式消火栓的安装应栓口朝外，阀门距地面、箱壁的尺寸符合施工规范规定。水龙带与消火栓和快速接头的绑扎紧密，并卷折，挂在托盘或支架上。
3
消火栓阀门中心距地面为1.2m，允许偏差20mm。阀门距箱侧面140mm，距箱后内表面为100mm，允许偏差5mm。
（4） 安全和环保措施

（二） 消防设备安装
1. 施工准备
（1） 技术准备
1） 进行图纸会审；
2） 已编写施工组织设计或施工方案并经批准，并进行技术交底；
3） 校核管道坐标，标高应准确无误。
（2） 材料设备要求
（3） 机具要求

（4） 作业条件
序号
具体项目
1
根据施工方案安排好现场的工作场地，如加工车间、库房。
2
管道穿楼板处已预留管洞或安装的套管，其洞口尺寸和套管规格符合要求，坐标、标高正确。
3
材料、设备确认合格，准备齐全并送到现场。
2. 施工工艺

基础检验

设备安装
设备开箱检验
设备检验和试运转
（1） 工艺流程

（2） 操作工艺
（3） 质量标准
序号
项目内容
1
消防系统水压试验结果及使用的管材品种、规格、尺寸必须符合设计要求和施工规范规定。
2
水泵的规格型号必须符合设计要求，水泵试运转的轴承温升必须符合规定。
3
自动喷洒和水幕消防装置的喷头位置，间距和方向必须符合设计要求和施工规范规定。
（4） 安全和环保措施
第二节 其他安装工程
一、 预埋件和结构预留洞口施工
1. 楼面模板安装完成后，根据轴线定出预留孔洞的位置线。
2. 按照孔洞位置线安装模盒，模盒高度要高出楼板结构面50mm。
3. 模盒四周安装加强钢筋（如图）。

4. 梁侧、墙侧预留孔洞在绑扎结构钢筋时，依据给定的轴线和标高线，在钢筋上画出孔洞位置线，将预先制作好的模盒用钢丝捆绑在钢筋上，经检查和调整位置，确认正确和牢固后，模盒内塞入泡沫，并将模盒两端用塑料膜封好。隐蔽验收合格后，再进行模板封模。
5. 混凝土浇筑时要做好防孔洞位移措施。
二、 脚手架施工
（一） 概述
（二） 脚手架的基础
对于支承在回填土面的，需对回填土进行夯实，才搭设排栅。脚手架立杆脚采用400×400×100mm的混凝土垫块。
（三） 外脚手架搭设及拆除
1. 钢管扣件式脚手架的搭设
（1） 脚手架的搭设按以下顺序进行：混凝土预制块底座制作—→水平扫脚杆—→立杆—→扫地小横杆—→第一、二步大横杆、小横杆—→接立杆—→剪刀撑—→绑扎架桥—→循环搭设。
（2） 脚手架平桥宽为800mm，按平杆步距搭设平桥。为提高脚手架整体性，沿脚手架全高设置钢管剪刀撑，剪刀撑的斜杆与水平面的交角需在45°～60°之间，水平投影宽度要在2跨～4跨或4m～8m之间。
（3） 纵、横水平扫地杆的搭设在每根立杆底座向上200mm处，用直角扣件与立杆扣紧固定。
（4） 水平杆的长度不小于三跨，接头采用对接扣件连接，纵向水平杆在操作层的间距不宜大于400mm，其对接应错开布置，不应设在同步同跨内，相邻接头水平间距离不应小于500mm，并应避免设在纵向水平杆的跨中。
（5） 横向水平杆设在纵向水平杆的下方，每一主节点处必须设置一根横向水平杆，并采用直角扣件扣紧在立杆上，该杆轴线偏离主节点的距离不应大于150mm。
（6） 立杆的连接必须错开布置，相邻立杆接头错开的长度应大于500mm以上。
（7） 沿脚手架高每2m设置一道平桥，平桥上满铺脚手板，并用铁丝绑扎牢固。在车架的通道口用钢管及木板搭设平挡。
（8） 在脚手架外侧适当位置搭设上人梯，宽度为1.6m，供施工垂直交通之用，坡度为1：3。
（9） 外架分层搭设时，其搭设高度必须高于结构面不少于1.2米，外侧满挂立网，每两层设斜挡板一道。每层楼面预留外架连墙杆，水平间距不大于4.5米。
（10） 所有外脚手架的外侧面应采用合格的阻燃式密目网封闭围护。脚手架靠墙内侧，从第二步起每隔10米左右用安全小网（网目25×25）封闭，用铁丝绑牢在钢管上。
（11） 施工主出入口处的上方要有安全可靠的隔离防护设施，以防止高处物体坠落伤人。在施工主出入口处的上方，应设置双层防护棚，以保护人员出入。
（12） 脚手架搭设前要对施工班组进行安全技术交底，搭设人员要持证上岗。施工人员进入现场必须正确佩戴安全帽，高处和悬空作业要佩带安全带。
2. 钢管扣件式脚手架的拆除
（四）
（五）
（六） 脚手架的防雷、防电和防火
（1） 外脚手架的防雷接地电阻应小于4Ω。
（2） 脚手架的防电：建筑施工用脚手架大多为金属的，因此电线不能直接绑扎在脚手架上。如必须绑扎在脚手架上时，应有可靠的绝缘保护。
（3）
（4） 脚手架的防雷、防电、防火要有完整设计，形成制度，落实责任制。
（5） 建筑施工用脚手架上堆荷严禁超载，即使一时的超载也是不允许的。绝对禁止振动设备与脚手架联系，禁止将其他设备的缆风固定在脚手架上，也禁止将垂直运输设备架于脚手架上。
（6） 在特殊气候条件下进行搭设和拆除脚手架，必须要有切实可靠的安全保证措施。雨天及有六级风以上的天气不应进行高层外脚手架的搭设与拆除作业。雨后使用脚手架堆荷要适当减少及要有防滑措施。
（7）
（8） 严禁在脚手架上往下倾倒垃圾，自觉维护工地文明施工及确保安全。
