建筑工程BIM模型创建与交付标准.doc

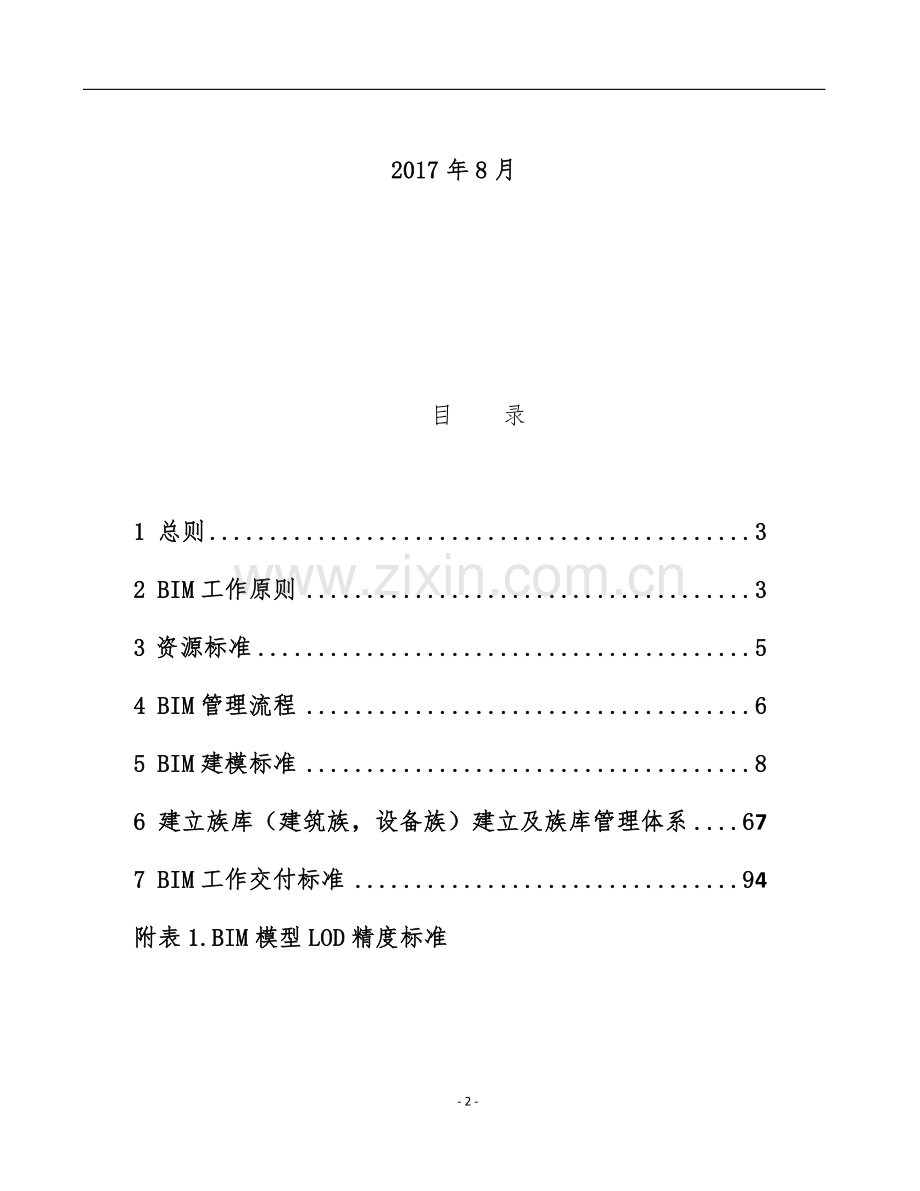

建筑工程BIM模型创建与交付标准2017年8月目 录1 总则32 BIM工作原则33 资源标准54 BIM管理流程65 BIM建模标准86 建立族库（建筑族，设备族）建立及族库管理体系677 BIM工作交付标准94附表1.BIM模型LOD精度标准5.3型定位及项目基准点的设置及单位5.3.1项目单位为毫米5.3.2模型定位BIM项目工作的开展通常会涉及到不同的专业以及不同团队之间的协作。而在项目开展之初，统一的模型基准能保证协同工作可以顺利有效地开展。模型基准的设置最基本的一个就是项目基准点5.3.3项目基准点的设置项目基点的设置：为了保证各专业、各团队的模型在最终模型的整合过程中能与设计图纸对应，各专业的项目基点（模型原点）设置要统一。项目基点定义的是本项目单体坐标系的原点 (0,0,0)，用于在场地中确定建筑的位置与其他建筑间的相对关系。设置原则：A.项目不需要拆分时，项目基点由参与此项目的各专业人员根据设计图纸进行协调确定。B.项目需要拆分时，不同的分区由不同的团队单独来完成，项目基点的设置可根据不同分区来进行单独设置，由相关团队的内部各专业人员根据设计图纸进行协调确定。 基准点的设置应该选择明确的轴线交点，并且在项目开始前就设置好，进行记录，在项目过程中不应随便修改位置，保证各专业间的协同工作有效地进行。轴网设置好后，建议把轴网进行锁定，以免建模过程中轴网发生偏移。5.4模型拆分原则模型拆分原则按照子项范围、楼号、楼层、专业、系统、子系统拆分模型。楼层定义 按照实际项目的楼层，分别定义楼层分别定义所在标高或层高。其中，楼层标高应按照一套标高体系定义。5.5 重叠绘制建模时避免同类构件重叠情况发生。墙重叠建模不合法和合法绘制示例：板重叠建模不合法情况示例：A. 板部分重叠情况：两块或两块以上板部分重叠：B. 板完全重叠：板与板完全重叠相交。柱重叠建模不合法情况示例：柱与柱完全重叠5.6 BIM构件命名原则5.7项目BIM构件信息添加标准原则：信息参数的添加取决于对信息的使用目的，并且需要考虑如何通过BIM工具的明细表功能提取、查询、检索，可以根据使用需求、随时、逐步添加完善信息，但要求注意实现系统化的分类管理信息类型。 5.8 管道颜色方案水管道类型系统名称系统名称缩写图例GRBW污水管W污水管W255，255，0T通气管T通气管T214，180，41J1低区给水管J1低区给水管J10,255,0J2中区给水管J2中区给水管J2139,222,078J3中高区给水管J3中高区给水管J3216,242,134J4高区给水管J4高区给水管J4255,170,255ZP自动喷淋管ZP自动喷淋管ZP255，0，255R生活热水管R生活热水管R193,11,092F废水管F废水管F255,255,185Y雨水管Y雨水管Y23,55,93YP压力排水管YP压力排水管YP91,91,0GX高区消火栓管GX高区消火栓管GX255,0,0DX低区消火栓管DX低区消火栓管DX255,133,133P排水管P排水管P70,0,70RFJ人防给水管RFJ人防给水管RFJ0,255,255暖管道类型系统名称系统名称缩写图例GRB新风管新风管XF0,255,64送风管送风管SF0，0,255回风管回风管HF255，0，0排风管排风管PF255,191,127防排烟管防排烟管PY255，255，0NG采暖供水管NG采暖供水管NG255,128,0NH采暖回水管NH采暖回水管NH128,64,0DR地热盘管DR地热盘管DR173,146,082LN空调冷凝水管LN空调冷凝水管LN0,127,255LDH空调冷冻水回水管LDH空调冷冻水回水管LDH0,204,153LDG空调冷冻水供水管LDG空调冷冻水供水管LDG0,81,0LQG空调冷却水供水管LQG空调冷却水供水管LQG102,102,255LQH空调冷却水回水管LQH空调冷却水回水管LQH0,0,128电力导线、线管照明普通照明应急照明接地动力避雷弱电通讯电视网络消防电话广播控制电源系统母线电缆桥架强电桥架QD255，0，255弱电桥架RD0,255,255消防桥架XF255，0，05.9 模型材质命名原则模型材质库选用revit材质库,材质的命名由材质“类别”和“名称”的拼音缩写组成。类别名称材质命名玻璃BL镜子JZBLJZ铸塑ZSBLZS钢化GHBLGH低EDEBLDE磨砂MSBLMS玻璃BL瓷砖CZ马赛克MSKCZMS机制JZCZJZ瓷砖CZ隔热层GR蛭石ZSGRZS珍珠岩ZZYGRZZ硬质隔热层YZGRYZ岩棉YMGRYM纤维填充XWTGRXWT纤维玻璃衬垫XWBGRXWB防潮层FCCGRFCEIFSEIGREI灰浆HJ石膏墙板SGHJSG灰泥HNHJHN灰浆HJ玻璃纤维加强型石膏BLHJBL混凝土HNT预制YHNTY现场浇注XHNTX外露骨科WHNTW扫面SHNTS轻质QHNTQ高强度GHNTG充气CHNTC板压BHNTB混凝土HNTGFRCGHNTG金属JS银YJSY锌XJSX铜铸造TZZJSTZZ铜合金THJJSTHJ铜锻铸TDZJSTDZ铁铸造TZJSTZ铁锻铸TDJSTD钢GJSG钛TJST铅QJSQ铝LJSL铝合金LHJJSLH钢镀锌GDXJSGD镀铬DLJSDL金属JS不锈钢BXGJSBX木材MC云杉YSMCYS柚木YMMCYM樱桃木YTMCYT橡木XMMCXM松木SMMCSM刨花板BHMCBH木材MC胶合板JHMCJH护墙板HQMCHQ胡桃木HTMCHT红木HMMCHM枫木FMMCFM层压饰面木料CYMCCY白杨木BYMMCBY石料SC碎石SSSCSS石料SC石灰石SHSSCSHS石灰华SHHSCSHH卵石LSSCLS花岗岩HGYSCHG大理石DLSSCDL板岩BYSCBY塑料SL透明TMSLTM塑料SL陶瓷TC氮化硅DHGTCDH亚麻YMTCYM象牙白XYBTCXY液体YT水SYTS织物ZW织物ZW亚麻布YMBZWYM皮革PGZWPG帆布FBZWFB地毯DTZWDT砖石ZS砖坯ZPZSZP砖石ZS诺曼NMZSNM模数MSZSMS立砌砖层LQZSLQ空心KXZSKX混凝土砌块HNTZSHN珍珠岩填充ZZYZSZZ轻质QZZSQZ螺纹LWZSLW拆分面CFMZSCF5.10 应按要求提交土建模型（含建筑结构部分），建模顺序应为：1结构柱-2结构板-3结构梁-4墙-5建筑板-6其它构件。结构柱、建筑柱、结构墙、建筑墙必须在结构完成面上建模。二次隔墙墙体（包括构造柱、导墙、过梁等，统一按墙体构建模型）深化部分：随工程进度及现场建筑图纸（包含变更、洽商、图纸会审纪要）更新及时更新模型（包含墙定位、墙厚、门洞尺寸及定位、墙机电留洞尺寸及定位等信息），构件的扣减交汇原则。在Autodesk Revit（以下简称Revit）构件之间的交汇处，默认的几何扣减处理方式不符合GB50500工程量计算规则的要求，所以有必要明确规定构件之间的交汇的原则，结合RIB计算公式准确计算出的工程量结果。5.11 线性结构封闭性线性构件图元（墙、梁、条基、基础梁等线性构件）应拉通绘制，以保证造价算量的准确性。线性图元错误画法如下：线性图元正确画法如下：构件之间建模时避免出现缝隙，如图：5.12 机电各专业细则1）给排水专业管线要尽量少设置弯头。给水管线在上，排水管线在下。保温管道在上，不保温管道在下，小口径管路应尽量支撑在大口径管路上方或吊挂在大管路下面。冷热水管净距15cm，且水平高度一致,偏差不得超过5mm（其中对卫生间淋浴及浴缸龙头严格执行该标准进行检查，其余部位的可以放宽至1cm）。除设计提升泵外，带坡度的无压水管绝对不能上翻。给水引入管与排水排出管的水平净距离不得小于1m。室内给水与排水管道平行敷设时， 两管之间的最小净间距不得小于0.5m；交叉铺设时，垂直净距不得小于0.15m。给水管应铺设在排水管上面，若给水管必须铺设在排水管的下方时，给水管应加套管，其长度不得小于排水管径的3倍。喷淋管尽量选在下方安装，与吊顶间距保持至少100mm。各专业水管尽量平行敷设，最多出现两层上下敷设。污排、雨排、废水排水等自然排水管线不应上翻，其他管线避让重力管线。给水PP-R管道与其它金属管道平行敷设时，应有一定保护距离，净距离不宜小于100mm，且PP-R管宜在金属管道的内侧。水管与桥架层叠铺设时，要放在桥架下方。管线不应该挡门、窗，应避免通过电机盘、配电盘、仪表盘上方。 管线外壁之间的最小距离不宜小于100mm，管线阀门不宜并列安装，应错开位置，若需并列安装，净距不宜小于200mm。水管与墙（或柱）的间距，见下表：管径范围 与墙面的净距（mm） DDN32 25DN32DDN50 35DN75DDN100 50DN125DDN150 602）暖通专业一般情况下，保证无压管的重力坡度，无压管放在最下方。风管和较大的母线桥架，一般安装在最上方；风管与桥架之间的距离要100mm。对于管道的外壁、法兰边缘及热绝缘层外壁等管路最突出的部位，距墙壁或柱边的净距应100mm。通常风管顶部距离梁底50-100mm的间距。如遇到空间不足的管廊，可与设计师沟通， 断面尺寸改扁，便于提高标高。暖通的风管较多时，一般情况下，排烟管应高于其他风管；大风管应高于小风管。两个风管如果只是在局部交叉，可以安装在同一标高，交叉的位置小风管绕大风管。空调水平干管应高于风机盘管。 冷凝水应考虑坡度，吊顶的实际安装高度通常由冷凝水的最低点决定。 3）电气专业电缆线槽、桥架宜高出地面2.2m以上；线槽和桥架顶部距顶棚或其它障碍物不宜小于0.3m。电缆桥架应敷设在易燃易爆气体管和热力管道的下方，当设计无要求时，与管道的最小净距，符合以下要求：管道类别 平行净距 m交叉净距 m一般工艺管道 0.4 0.3 易燃易爆气体管道 0.5 0.5 热力管道有保温层 0.5 0.3 无保温层 1.0 0.5 在吊顶内设置时，槽盖开启面应保持80mm的垂直净空，与其他专业之间的距离最好保持在100mm。电缆桥架与用电设备交越时，其间的净距不小于0.5m。两组电缆桥架在同一高度平行敷设时,其间净距不小于0.6m，桥架距墙壁或柱边净距100mm。电缆桥架内侧的弯曲半径不应小于0.3m。电缆桥架多层布置时，控制电缆间不小于0.2m，电力电缆间不小于0.3m，弱电电缆与电力电缆间不小于0.5m，如有屏蔽盖可减少到0.3m，桥架上部距顶棚或其它障碍不小于0.3m。电缆桥架不宜敷设在腐蚀性气体管道和热力管道的上方及腐蚀性液体管道的下方。通信桥架距离其他桥架水平间距至少300mm，垂直距离至少300mm，防止其它桥磁场干扰。桥架上下翻时要放缓坡，桥架与其他管道平行间距100mm。桥架不宜穿楼梯间、空调机房、管井、风井等，遇到后尽量绕行。强电桥架要靠近配电间的位置安装，如果强电桥架与弱电桥架上下安装时，优先考虑强电桥架放在上方。BIM进度需按照实际施工进度来执行，并做好相应配合工作。1） 医疗专项做至：土建隔墙、防火门等；2）电气（动力、照明）：将电源送至医疗区域内的各分配电箱上桩；3）弱电工程：做至医疗区域内的配线架；4）净化空调：施工图的全部内容；5）医疗区排烟排风等通风工程：将风管做至医疗区域内；6）给排水工程：将给排水管道做至医疗区域内。医疗设备族建模标准及命名规则见下章族库详解。5.13 模型依据以提资图纸为数据来源进行建模图纸等设计文件 总进度计划 当地规范和标准 其他特定要求根据设计变更为数据来源进行模型更新设计变更单、变更图纸等变更文件 当地规范和标准 其他特定要求5.14 BIM建模管控要点在满足LOD标准要求和模型规划要求的前提下，在建模过程中应着重注意以下几点：建筑专业建模：要求楼梯间、电梯间、管井、楼梯、配电间、空调机房、泵房、换热站管廊尺寸、天花板高度等定位须准确。结构专业建模：要求梁、板、柱的截面尺寸与定位尺寸须与图纸一致；管廊内梁底标高需要与设计要求一致，如遇到管线穿梁需要设计方给出详细的配筋图，BIM做出管线穿梁的节点。水专业建模要求：各系统的命名须与图纸保持一致；一些需要增加坡度的水管须按图纸要求建出坡度；系统中的各类阀门须按图纸中的位置加入；有保温层的管线，须建出保温层。暖通专业建模要求：要求各系统的命名须与图纸一致；影响管线综合的一些设备、末端须按图纸要求建出，例如：风机盘管、风口等；暖通水系统建模要求同水专业建模要求一致；有保温层的管线，须建出保温层。电气专业：要求各系统名称须与图纸一直。5.15 管线综合管控要点线综合标准（1）总则大管优先，小管让大管。有压管让无压管。低压管避让高压管。常温管让高温、低温管。可弯管线让不可弯管线、分支管线让主干管线。附件少的管线避让附件多的管线。电气管线避热避水，在热水管线、蒸气管线上方及水管的垂直下方不宜布置电气线路。安装、维修空间500mm。预留管廊内柜机、风机盘管等设备的拆装距离。管廊内吊顶标高以上预留250mm的装修空间。租赁线以外400mm距离内尽可能不要布置管线，用作检修空间。管廊内靠近中庭一侧预留卷帘门位置。各防火分区处，卷帘门上方预留管线通过的空间，如空间不足，选择绕行。（）管线综合应在施工图阶段和施工专业深化阶段各完成一次。施工图阶段管线综合过程中，设计单位、BIM咨询单位应密切协作，以共同使用BIM模型的工作方式进行。设计单位应根据最终BIM模型所反映的三维情况，调整二维图纸。施工专业深化阶段BIM管线综合应在设计阶段成果的基础上进行，并加入相关专业深化的管线模型，对有矛盾的部位进行优化和调整。专业深化设计单位应根据最终深化BIM模型所反映的三维情况，调整二维图纸。管线综合过程中，如发现某一系统普遍存在影响合理管综，应提交设计单位做全系统设计复查。6 .建立族库（建筑族，设备族）建立及族库管理体系6.1族规划族插入点/原点，将桌族的插入点设置在族左上角。6.2族样板的选择族样板，选择公制专用设备.rft。6.3 族的命名类别_制造商_描述词1_描述词2（产品名称）；原则：1、每个族的命名必须是唯一的；2、文字与文字之间不要有空隙，用下划线分隔开；3、族名称要在尽量短的情况下描述清楚。例如：设备_型号_功能；6.4 族子类别使用默认的设备。6.5 族的制作规范1. 在楼层平面中绘制参照平面，样板中默认的参照平面作为医疗设备族的左边和上边，新建参照平面作为族的下边和右边，并为其命名“下”，“右”，是参照设置为“弱参照”。2. 绘制参照平面表示医疗设备的平面几何中心，是参照设置为“弱参照”。3. 尺寸参数必须与参照平面发生关系4. 使用样板默认自带的控件设置。6.6 族的表达1. 包括平、立、剖面的显示和粗略、中等、精细模式的显示。6.7族的其他特性设置1. 族测试，在族类型对话框中测试各参数，观察是否发生参变，检查变化是否正确。2. 清除未使用项，单击“管理”“设置”“清除未使用项”“确定”。3. 预览视图设置，完成族制作后，切换至三维视图，将视图调整为轴侧视图，即“前-右-上”视图。选择“缩放全部以匹配”命令，并将视觉样式调整为“着色”，在可见性图形替换中设置“尺寸标注-不可见”，保存并关闭族文件。6.8创建族的类型目录1. 每个医疗设备族创建至少5个规格型号，并为其创建类型目录。以“txt”扩展名保存类型目录文件。该文件必须具有与所创建族相同的名称和目录路径，因为二者是通过文件名进行配对的，例如设备_型号_功能；2. 在Excel表格中编辑CSV格式文件，如图所示。数据填写好后，保存文件为“医疗设备族_型号_功能.csv”，再将文件扩展名改为“沙发_宜家_老虎沙发.txt”。最后将该TXT文件放到与“医疗设备族_型号_功能.rfa”文件所在的同一目录下。- 97 -族按上文要求制作及信息添加。文件存放按族库管理细则执行。族库详细专业第一级第二级第三级存储方式族文件+JPG图片视图1-符号符号_单圈轴号公共符号_正负零标高符号_上标高标头符号_下标高标头符号_高程点符号_剖面标头符号_剖面线末端符号_剖面线末端1符号_剖面线末端2符号_剖面线末端3符号_剖面线末端42-作假符号符号_临时轴号公共符号_多重标高符号_假标高符号_绝对标高符号_标高（带引线）符号_多重材料标注符号_文字标注符号_详图索引符号_排水箭头符号_指北针符号_坡度比值符号_立面轴号标题符号_门窗详图框符号_比例尺3-标记标记_门建筑标记_窗标记_房间-3.0-仿宋-0.7标记_电梯-3.0-黑体-0.7标记_K管标记_材料名称标记_面积-3.5mm-0.7标记_面积-防火分区-7.0mm-0.7标记_墙标记_楼板标记_幕墙标记_幕墙嵌板标记_屋面标记_天花板-高度标记_卫浴设备标记_坡度比值标记_云线批注结构标记_结构楼板厚度标记_梁(右下)标记_梁(左上)标记_梁编号标记_梁截面标记_柱编号3-视图标题视图标题_图名比例公共视图标题_详图视图标题_详图-参照图纸4-详构图例符号详构_箭头（基于线）详构_剖断线详构_图名线详构_立面底线详构_空心砖水平烟道垂直烟道雨水口地漏检查口送风口回风口消防栓交叉线消防水箱空调冷凝水管屋面雨水立管空调预留洞局部放大图雨棚平立面图楼梯详图阳台厨卫节点详图栏杆详图护栏详图窗台节点墙顶节点线脚节点变形缝电缆沟集水坑分割缝节点详图屋檐散水屋脊变形缝女儿墙泛水重复详图土壤砖石材铺地素土围墙栅栏保温层水泥钉方木块平瓦屋面5-图框图框设计更改通知单设计更改通知单附图系统库1-墙体01-基础墙02-叠层墙2-楼板磨光花岗石（大理石）防潮地面地面砖防水楼面3-屋顶细石混凝土平屋面4-天花板5-楼梯建筑1-窗文件夹/库01_固定窗矩形固定窗02_平开窗 03_推拉窗04_悬窗上悬/下悬05_组合窗通窗06_百页窗-统计到常规模型不带墙在墙上插入07_其他天窗窗洞-统计到常规模型材质样式2-门01-木门02-铝合金门推拉门门联窗03-防火门04-人防门05-其他旋转门卷帘门折叠门门洞-统计到常规模型3-厨卫01-厨具冰箱操作台+橱柜油烟机+炉灶+消毒柜水斗02-卫浴抽水马桶蹲位小便斗卫生间隔断洗脸盘浴缸拖把池4-家具01-床02-桌椅03-沙发04-柜子5-设备消防栓空调机K管洞煤气表热水器洗衣机地漏6-扶手栏杆7-幕墙嵌板01-门单开门双开门推拉门旋转门02-窗平开窗悬窗03-嵌板百页玻璃8-建筑柱按照原有族库修改整理9-交通设备01-电梯客梯（单面开门/双面开门）货梯观光电梯02-扶梯坡道扶梯（30/35）踏步扶梯03-爬梯10-轮廓族墙饰条分隔缝扶手楼板边缘楼梯前缘竖梃檐沟封檐带11-体量概念体量填充图案场地1-体育设施按照原有族库修改整理2-植物RPC、三维3-停车位4-车RPC、三维5-人物RPC、三维6-船7-路灯8-小品9-公园设施结构1-柱01-钢筋砼钢筋砼_矩形钢筋砼_圆形钢筋砼_L形钢筋砼_T形钢筋砼_十字形钢筋砼_工字形钢筋砼_五边形钢筋砼_六边形钢筋砼_八边形钢筋砼_梯形02_钢圆管箱形工字钢-翼缘等长；翼缘不等长槽钢钢03_钢管砼矩形圆形04_型钢砼矩形（工字钢）矩形（十字）2-框架01_钢筋砼钢筋砼_矩形02_钢圆管箱形工字钢-翼缘等长；翼缘不等长槽钢03_型钢砼矩形（工字钢）矩形（十字）3-基础4-网架5-连接件环板室内1-家具01-床02-桌椅03-沙发04-柜子2-卫浴01-厨具冰箱洗衣机操作台+橱柜油烟机+炉灶+消毒柜水斗02-大小便器抽水马桶蹲位小便斗卫生间隔断03-洗脸盘04-浴缸05-拖把池06-设备3-布置客厅布局洗手间厨房暖通1-系统CB-厨房补风管CP-厨房排风管LY-楼梯间加压风管QY-前室加压风管XB-消防补风管XP-消防排烟管H-回风管P-排风管S-送风管X-新风管KN-空调冷凝水管L-冷却循环水KDG-空调冷冻水供水管KDH-空调冷冻水回水管KQG-空调冷却水供水管KQH-空调冷却水回水管2-构件冷却塔制冷机组分水器集中器冷冻水泵冷却水泵离心式加湿器风机盘管散流器锅炉送风机空调箱3-配、符件风管配件弯头、三通等风管符件过滤器、阻尼器等管道配件弯头、三通等管道符件阀门、连接件等给排水1-系统J-生活给水W-生活污水F-生活废水R-生活热水Y-雨水Z-中水X-蒸汽J-景观灌溉Q-气体灭火ZP-自喷2-构件生活水泵潜水泵污水箱电气1-系统电缆架桥托盘式；梯级式；槽式平行线管线管导线2-构件供电、配电开关、插座照明设备吊灯、壁灯、落地、室外等信息通讯3-电缆桥架配件弯通三通四通消防1-系统2-消火栓箱3-消防接口4-阀门湿式报警器5-附件6-喷头闭式喷淋头7-设备给水箱噴淋泵消防水泵医疗设备1-系统2-手术床3-病床4-医疗器械7BIM工作交付标准基础模型交付标准按照“BIM模型精度标准”章节中各专业施工图设计阶段LOD要求执行。模型规划应符合“ BIM模型规划标准”章节要求。深化设计及施工过程模型交付标准BIM模型BIM模型的单位和坐标、BIM模型拆分、符合标准要求，图形显示效果保持与实体楼宇的一致性。BIM模型文件夹结构、文件命名、文件的存储符合章节的要求。BIM模型文件交付的格式应为RVT。BIM模型信息BIM模型信息包括几何信息、技术信息、产品信息、建造信息、维保信息。BIM模型信息格式及体现方式。信息类型信息内容信息格式信息体现几何信息实体尺寸数值模型形状数值模型位置数值模型颜色数值模型二维表达文本模型/图纸技术信息材料文本模型材质文本模型技术参数文本模型产品信息供应商文本模型产品合格证文本图片生产厂家文本模型生产日期时间模型价格数值模型建造信息建造日期时间模型操作单位文本模型使用年限数值模型维保信息保修年限数值模型维保频率文本模型维保单位文本模型BIM工作模型信息的实现形式包括文字表达、图表展现、网页数据及必要的信息数据库。交付的BIM工作模型依据模型专业构件及信息精度要求符合要求。BIM工作说明书BIM工作说明书是帮助业主充分利用交付的BIM工作模型而编制的图文资料。说明书包含以下内容：BIM工作系统简介、BIM工作模型交付标准、信息精度交付标准、模型交付格式、数据库类型、模型查阅与修改方法等。BIM工作族库模型族库文件依据要求进行建立，族文件交付的格式为RTE。模型族库文件夹结构符合相关要求。附表1.BIM模型LOD精度标准附表1-1建筑专业BIM模型精度标准详细等级（LOD)100200300400500场地不表示几何信息(形状、位置和颜色等)）几何信息(模型实体尺寸、形状、位置和颜色等)产品信息(概算)墙几何信息(模型实体尺寸、形状、位置和颜色)技术信息(材质信息，含粗略面层划分)技术信息(详细面层信息，材质，附节点详图)产品信息(供应商、产品合格证、生产厂家、生产日期、价格等)维保信息(使用年限、保修年限、维保频率、维保单位等)散水不表示几何信息(形状、位置和颜色等)幕墙几何信息(嵌板+分隔)几何信息(带简单竖挺)几何信息(具体的竖挺截面，有连接构件)技术信息(幕墙与结构连接方式；产品信息(供应商、产品合格证、生产厂家、生产日期、价格等)维保信息(使用年限、保修年限、维保频率、维保单位等)建筑柱几何信息(模型实体尺寸、形状、位置和颜色等)技术信息(带装饰面，材质)技术信息(材料和材质信息)产品信息(供应商、产品合格证、生产厂家、生产日期、价格等)维保信息(使用年限、保修年限、维保频
