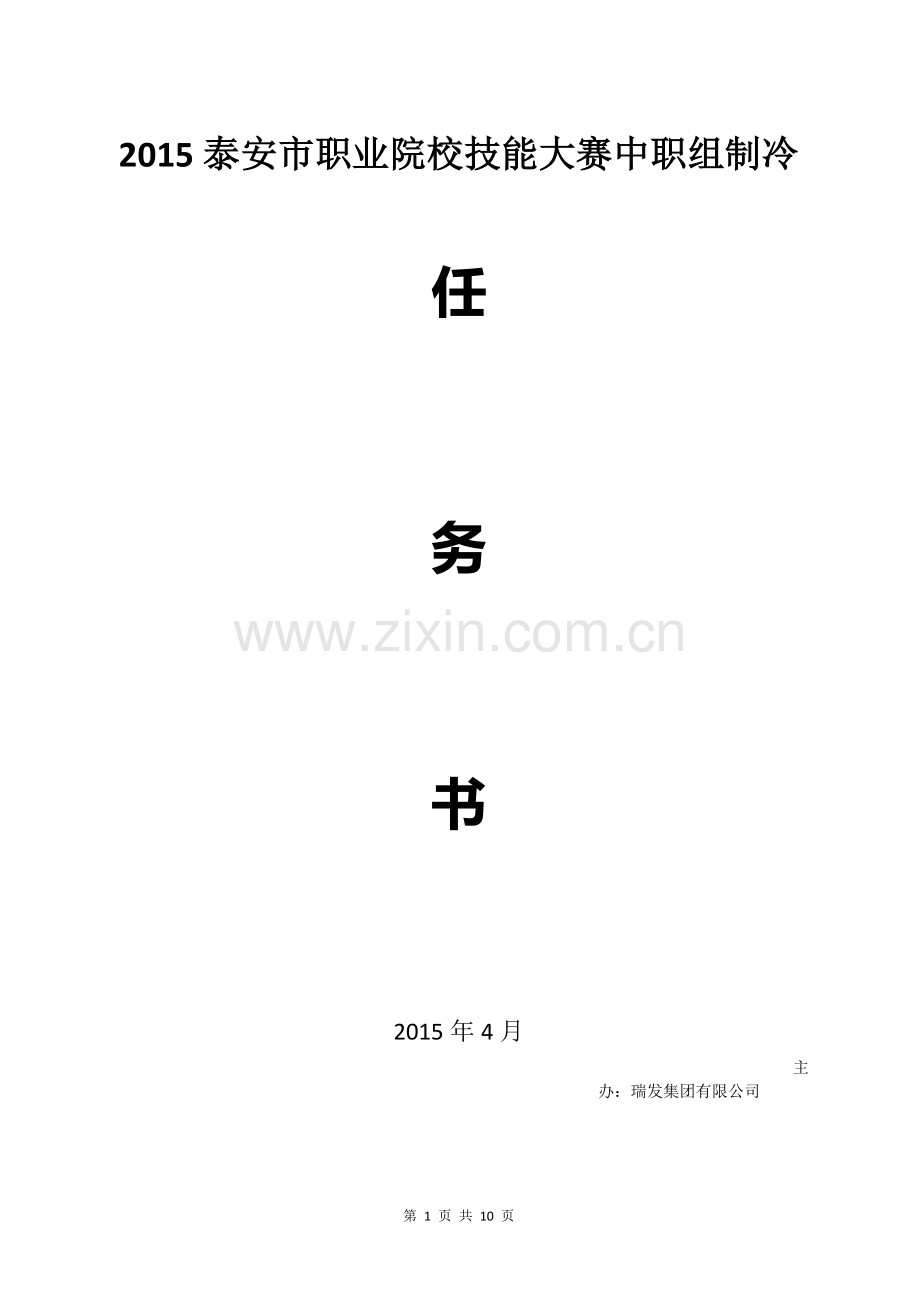

2015泰安市职业院校技能大赛中职组制冷

任
务
书
2015年4月
主办：瑞发集团有限公司

工位号 　　得分 　　
一、说明
1. 完成任务(包括书面解答问题)的时间为200min，总分为100分。
2. 记录表中所有数据要求用黑色圆珠笔或签字笔如实填写，表格应保持整洁，表格中所记录的时间以赛场挂钟时间为准，所有数据记录必须报请评委签字确认，数据涂改必须经评委确认，否则该项不得分。
3. 在操作过程中，下列四点要求为职业素养、操作规范和安全意识的考核内容，并有10分的配分：（1）所有操作均应符合安全操作规范。
（2）操作台、工作台表面整洁，工具摆放、导线线头等处理符合职业岗位要求。
（3）遵守赛场纪律，尊重赛场工作人员。
（4）爱惜赛场设备、器材，不允许随手扔工具，在操作中不得发出异常噪声，以免影响其他选手操作。
4. 有下列情况，将从竞赛成绩中扣分：
（1）在完成工作任务过程中，因操作不当导致大量制冷剂泄漏扣10分。
（2）在完成工作任务过程中，因操作不当导致触电扣10分。
（（3）扰乱赛场秩序，干扰评委的正常工作扣10分，情节严重者，经执委会批准，由首席评委宣布，取消参赛资格。
二、任务及其要求
任务1、完成下列任务并绘制冰箱空调制冷流程图
（1） 选取6铜管，以70mm为长度，割取两端，做倒角。
（2） 选取取8铜管，将一段做喇叭口一段杯型口。
（3） 绘制冰箱制冷系统流程图，并表明部件名称。
（4） 绘制空调制热系统流程图。并表明部件名称。
任务二　制冷系统的组装与调试

表一 喇叭口抽检情况记录表
项　　目
圆正光滑
不偏心
不卷边
不开裂
无毛刺
大小合适
完成情况

综合评价

评委签字

备注：完成情况填写“√”或“×”；综合评价填写“合格”或“不合格”。
2. 按照工艺要求，选手对组装的空调制冷系统，进行吹污和保压检漏。
任务要求：
（1）利用氮气对冰箱自制管件和组装的系统进行吹污，吹污压力为0.3～0.4MPa。吹污开始时，选手应举手示意，在评委的监督下进行吹污操作，并在表二中记录双表修理阀高压侧压力表的实际参数，并报请评委签字确认，否则该项不得分。
（2）利用赛场提供的氮气对组装的空调制冷系统进行试压检漏，试压压力值为1.2Mpa自检不漏后，断开氮气管与制冷系统的连接，报请评委验证压力值，在表二中记录装置上系统低压表的实际参数，由评委签字确认。空调保压15min后，冰箱保压20min后再次报请评委验证压力值，并在表二中记录装置上空调系统低压表的实际参数，由评委签字确认。
（3）如果发现有泄漏部位，选手应自行查明原因并进行处理后，重新进行试压检漏操作，直到不漏为止。
表二 空调系统吹污、保压检漏过程
吹污操作
空调系统吹污压力(MPa)
0.4-0.5mpa
评委签字

冰箱系统吹污压力（Mpa）

评委签字

保压
次数
保压开始
保压结束

时 间
压力值
(bar)
评委签字
时 间
压力值
(bar)
评委签字
第一次
冰箱
空调
冰箱
空调
冰箱
空调
冰箱
空调
冰箱
空调
冰箱
空调

0.8mpa

第二次

3.制冷系统抽真空
正确连接压力表及真空泵，通电启动真空泵，选手对组装的空调制冷系统进行抽真空操作。
任务要求：
（1）冰箱抽真空时间不少于20min，压力值不高于－65cmHg。空调不少于20min压力值不高于－65cmHg，抽真空完成后，关闭双表修理阀低压侧阀门，真空泵断电停机，报请评委验证压力值，并在表三中记录双表修理阀低压表的实际参数，由评委签字确认；冰箱保压10min后，空调保压15min后再次报请评委验证压力值，并在表三中记录双表修理阀低压表的实际参数，由评委签字确认。
（2）保压期间发现压力回升，选手须自行查明原因并进行处理后，重新进行抽真空保压操作。
表三 系统抽真空操作
冰箱抽真空开始时间
冰箱抽真空结束时间
空调抽真空开始时间
空调抽真空结束时间
签字

压力值
压力值
压力值
压力值
签字

保压操作
次数
冰箱真空保压开始
冰箱真空保压结束
时 间
压力值
(cmHg)
评委签字
时 间
压力值
(cmHg)
评委签字
第一次

第二次

次数
空调真空保压开始
空调真空保压结束
时 间
压力值
(cmHg)
评委签字
时 间
压力值
(cmHg)
评委签字
第一次

第二次

任务三　电气系统电路连接
1．空调电路连接
根据空调电气控制原理，选用合适的导线及器件，完成空调电气电路的连接
任务要求：
（1）空调自行选择各个器件所对应的端子号，并将结果填入表四。
（2）进行电路连接时，传感器选用23芯导线、执行部件选用42芯导线。压力表下方毛细管用热缩管套进。
（3）线槽内要求布线平整美观，执行部件的连接导线沿线槽外侧布放，传感器的连接导线沿线槽的内侧布放，分别固定。
（4）端子排与挂箱之间的连接导线，逐一按不同器件分开进行捆扎。
（5）连接导线两端均应套号码管，号码管上的数字标识方向要求一致。
（6）导线对接处，要上锡处理，保证可靠连接，加热缩管。
表四 电气接线端子排分配表
端子排号
设备或器件
端子排号
设备或器件
1

10

2

11

3

12

4

13

5

14

6

15

7

16

8

17

9

18

电冰箱电气系统的连接
在“装置”平台上，完成电子温控电冰箱电气系统的电路连接与排故。
任务要求：
（1）线槽内要求布线平整美观，执行部件的连接导线沿线槽内侧布放，传感器的连接导线沿线槽的外侧布放，分别固定。压力表下方毛细管用热缩管套进。
（2）.完成电冰箱电气系统的部件与端子排之间的电路连接，选用现场提供的实训导线完成端子排与挂箱之间的连接导线，应逐一按不同器件分开进行捆扎。
（3）进行电路连接时，传感器选用23芯导线、执行部件选用42芯导线。
（4）连接导线两端均应套号码管，号码管上的数字标识方向要求一致。

表5　电气接线端子排分配表
端子排号
设备或器件
端子排号
设备或器件
41
电子冷藏室传感器
48
开关2
42
电子冷藏室传感器
49
压缩机s
43
电子冷冻室传感器
50
压缩机n
44
电子冷冻室传感器
-

45
灯泡1
-

46
灯泡2
-

47
开关1
-

任务四　空调制冷系统充注制冷剂与调试运行
空调电气接线完毕后，参赛选手按要求完成空调制冷系统的制冷剂充注以及调试运行。
表六 空调器试运行记录表
项目名称
项目内容
运行参数参考值
实测值
评委签字
通
电
试
运
行
运行开始时间

运行结束时间

低压压力（bar）
4.0 ~5.2

压缩机运行电流（A）
－--

任务要求：
（1）按照表六表七给定的部分参数值，充注适量制冷剂，在操作过程中，不得向赛场大量排放制冷剂。
（2）将空调制冷，在表六中记录运行开始时间，并由评委签字确认。
（3）运行10min后，报请评委验证运行结束时间及各项参数值，在表六中记录运行结束时间及各项参数值，并由评委签字确认。
（4）在运行期间，不允许充注或排放制冷剂，否则重新开始计时运行。
3．启动电冰箱系统
4. 电冰箱系统试运行与参数测量。电冰箱通电运行15分钟后，选手测量吸排气压力值、冷藏室温度传感器电压等参数，如实填写表八，并报请评委签字确认。
表八 电冰箱试运行记录表
项目名称
项目内容
实测值
评委签字
通
电
试
运
行
系统运行开始时间

系统运行结束时间

排气压力

吸气压力

冷藏室温度传感器电压

记录各数值，无运行前数据需重新运行。
名称
运行前阻值
签字
运行后阻值
签字
空调室内温度传感器

冷藏温度传感器

冷冻温度传感器

任务5故障判断

冰箱故障
空调故障

故障名称

现象
分析

故障名称

现象
分析

步骤结论

步骤结论

故障名称

现象
分析

故障名称

现象
分析

步骤结论

步骤结论

任务6安全意识与职业素养评价（10分）
任务说明：
1. 遵守赛场纪律，尊重赛场评委及工作人员，爱护设备，有良好的职业道德。
2. 穿戴与操作规范，操作过程应注意节约与环保，离场前应将工具与剩余材料等摆放整齐。
3. 选手在比赛期间，所有操作均应符合相关安全操作规程。
冰箱制冷流程图

空调制热流程图

理论题
选择题
1、 用万用表测量冰箱ptc阻值，阻值约在
A.100-150欧 B.1-5欧 C.10-50欧 D10-50k
