ISO9001:2000/TS16949:2002
品质体系程序文件

PFMEA控制程序

PP-02-05

　　　　　　　　 作成：　　 于金明 　　

　　　　　　　　　　 审核：　　 刘凯 　

　　　　　　　 　 承认：　　 张广军 　　

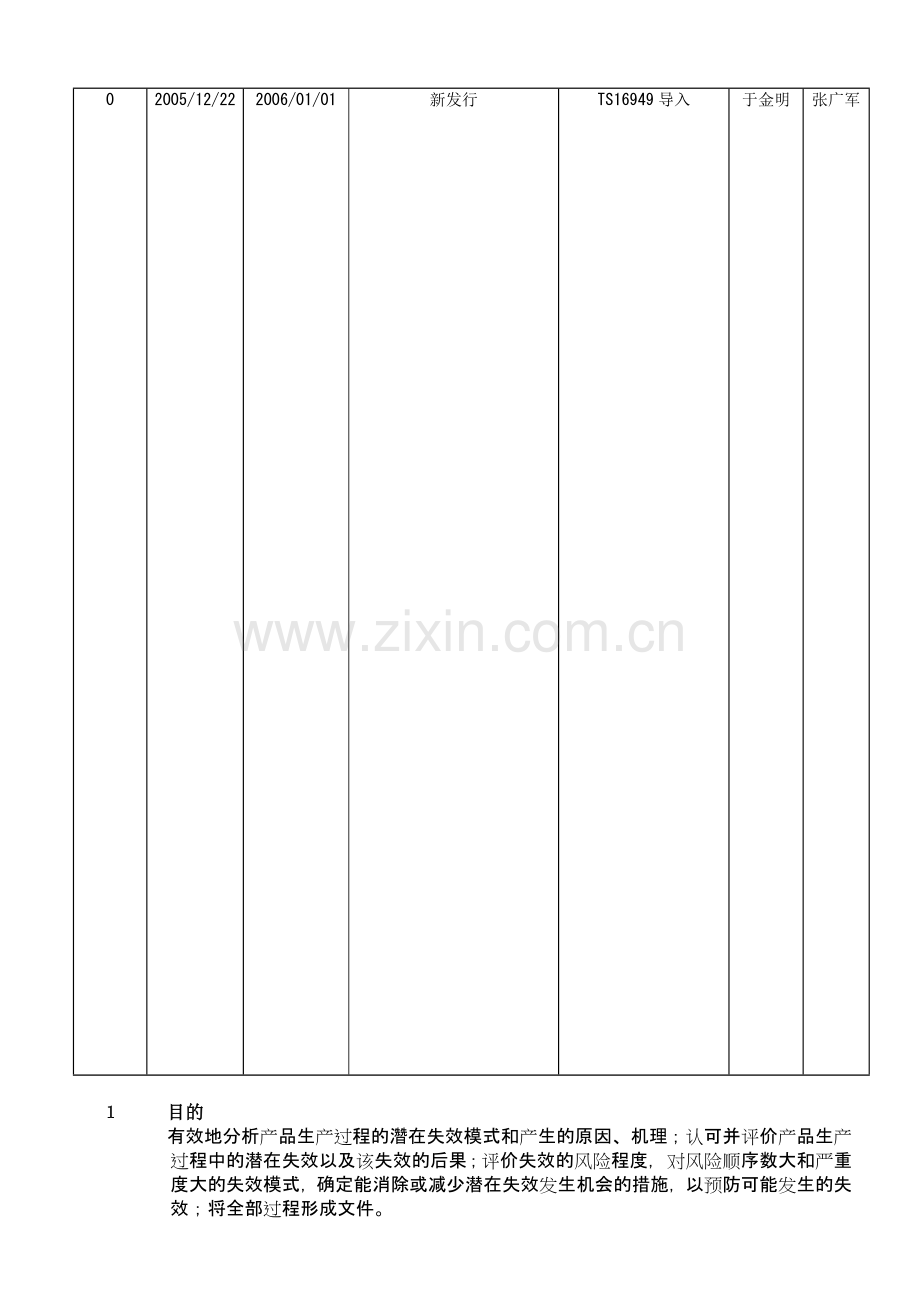

改订履历管理表
版本号
改订时间
生效日期
改订场所及内容
改订理由
作成
承认
0

2005/12/22

2006/01/01

新发行

TS16949导入
于金明
张广军

１　　 目的
　　有效地分析产品生产过程的濳在失效模式和产生的原因、机理；认可并评价产品生产过程中的潜在失效以及该失效的后果；评价失效的风险程度，对风险顺序数大和严重度大的失效模式，确定能消除或减少潜在失效发生机会的措施，以预防可能发生的失效；将全部过程形成文件。

2 适用范围
适用于対产品制造过程的潜在失效模式的分析，以及対顾客的潜在影响和后果的评
价。

3　　 基本职责
3.1　　样品制作委员会負責制定PFMEA。　　　　　　　
3.2 品质技术部门负责PFMEA文件的作成。

4 工作程序　　　　　　　　　　　
4.1 　 PFMEA 的工作任务
PFMEA须包含以下工作内容：
4.1.1 保证失效模式及其影响已经得到考虑和展现。
4.1.2 考察潜在的失效原因和机理。
4.1.3 确定预防行动和措施。

4.2 　 PFMEA制定的准备
4.2.1 由样品制作委员会根据样品试制过程在批量生产之前进行。
4.2.2 样品制作委员会负责対所有制造工序以及制造计划、新工程和修订过的工程进行早期评审及分析，收集相关资料。

4.3 　 PFMEA制定的时间
PFMEA最迟在新产品生产开始之前制定，在发生工程变更、顾客投诉或材料变更引起失效发生时，样品制作委员应根据实际情况修改PFMEA。

4.4 　 PFMEA的制定方法与要求
4.4.1 PFMEA的制定以技朮手冊《潛在的失效模式及后果分析》（FMEA）所介紹的方法和程序为准則。
4.4.2 PFMEA的制定使用《PFMEA》(FM-2-0205-01)表格，并按照表格中所規定的方式進行。
4.4.3 在《PFMEA》(FM-2-0205-01)中，须详细列出《工程流程图》上各工程的名称和具体工作内容，按高，中，低三个级别预测各工程工作内容的风险数，并対高级和中级进行分析。
4.4.4 在《PFMEA》(FM-2-0205-01)中，应列举出工程的潜在失效模式。失效模式从以下几个方面展开检讨：
a) 断路；
b) 短路；
c) 特性规格外；
d) 尺寸规格外；
e) 破裂；
f) 产品、材料缺陷。
4.4.5 将发生不良品要因的不良模式进行整理，选定作为研究对象的不良模式。
4.4.6 记入潜在失效模式可能给顾客及后工程所带来的影响，以数値表示严重度，严重度的数値按対整车的影响，即效果来评价，具体评价准则见附表1《严重度等级表》。
4.4.7 在级别栏内，记入产品制造特殊过程特性的级别（如关键、主要、重要、重点等），如顾客有特殊要求时，使用顾客指定的记号。
4.4.8 列举潜在失效模式的原因／机理，检讨内容包括：
a) 材料问题；
b) 设备问题；
c) 治工具问题；
d) 制造工艺问题；
e) 安全问题；
f) 环境保护问题；
g) 顾客特殊要求；
h) 法律、法规、政府规定；
i) 其它。
4.4.9 用数値表示发生的可能性，按产生后果的原因频度来评价，具体评价准则见附表2《频度等级表》。
4.4.10 列举现在工程管理方法，简明对潜在失效模式的防止发生方法、纠正措施及不易探测度等。
4.4.11 使用现在工程管理方法探知潜在失效模式及原因／机理的能力，以数値评价，数値按产生后果的原因的探测度来评价，具体评价准则见附表3《探测度评价准则》。
4.4.12 计算风险顺序数RPN，RPN≧125或S≧9时，必须釆取改进措施，対于64≦RPN＜125的情况或S≧7，列入观察项目加以注意；在RPN≧125得到控制或改进后，持续改进RPN＜125时的相应项，使RPN値逐歩下降 (客户有特殊要求的除外) 。

計算公式：RPN＝(S)×(O)×(D)

4.4.13 对高数値的RPN记入推荐的改善措施的内容，作为修改试验计划、设计更改、材料更改、制造工艺更改、持续改进等的改进措施。
4.4.14 在表中记入改进措施，预定结束日期及推算的严重度、频度、不易探测度RPN。
4.4.15 在表中记入实施的日期和改进措施。
4.4.16 实施改进措施后，对严重度、频度、不易探测度再次评价，重新计算RPN进行效果确认；根据确认结果决定是否再次进行PFMEA分析。
4.4.17 记入参与成员姓名及所在部门名称。

5 　 PFMEA控制流程参见附录。

6 品质记录
《过程潜在的失效模式及后果分析》　　(FM-2-0205-01)　

7 支持性文件
《工程流程图》

附表１．严重度数等级表

后
果
　　　　评定准则：后果的严重度
当潜在失效模式导致最终顾客和/或一个制造/装配厂产生缺陥时便得出相应的定级结果。最终顾客永远是要首先考虑的。如果两种可能都存在的，釆用两个严重度値中的较高者。
（顾客的后果）
　　评定准则：后果的严重度
当潜在失效模式导致最终顾客和/或一个制造/装配厂产生缺陥时便得出相应的定级结果。最终顾客永远是要首先考虑的。如果
两种可能都存在的，釆用两个严重度値中
的较高者。
（制造/装配后果）　　
严
重
度
級
別
无警
告的
危害
当潜在的失效模式在无警告的情况下影响
车辆安全运行和/或渉及不符合政府法规的情形时，严重度定级非常高。
或可能在无警告的情況下対(机器或总成)
操作者造成危害。
10
有警
告的
危害
当潜在的失效模式在有警告的情况下影响
车辆安全运行和/或渉及不符合政府法规的情形时，严重度定级非常高。
或可能在有警告的情況下対(机器或总成)
操作者造成危害。
９
很高
车辆/项目不能工作(丧失基本功能)。
或100%的産品可能需要报废，或者车辆/
项目需在返修部门返修1个小時以上。

８
高
车辆/项目可運行但性能水平下降。
顾客非常不满意。
或产品需进行分检、一部分(小于100%)需
报废，或车辆/项目在返修部门进行返修的
时间在0.5－1小时之间。

７
中等
车辆/项目可运行但舒适性/便利性項目
不能运行。
顾客不满意。
或一部分(小于100%)产品可能需要报废，
不需分检或者车辆/项目需在返修部门返修少于0.5小时。

６
低
车辆/项目可运行但舒适性/便利性項目
性能水平有所下降。
或100%的产品可能需要返工或者车辆/
项目在线下返修，不需送往返修部门処理。

５
很低
配合和外观/尖响和喀搭响項目不舒服。
多数(75%以上)顾客能发觉缺陷。
或产品可能需要分检，无需报废，
但部分产品(小于100%)需返工。

４
轻微
配合和外观/尖响和喀搭响項目不舒服。
50%的顾客能发觉缺陷。
或部分(小于100%)产品可能需要返工，
无需报废，在生产线上其它工位返工。

３
很轻微
配合和外观/尖响和喀搭响項目不舒服。
有辨识力顾客(25%以下)能发觉缺陷。
或部分産品(小于100%)可能需要返工，
无需报废，在生产线上原工位返工。

２
无
无可辨別的影响。
対操作或操作者而言有轻微的不
方便或无影响。

１

附表２．頻度等級表

失效发生可能性

可能的失效率
頻度

發生率
Cpk
評價基準
很高：持续性失效

≧100个　　毎1000件

10

≧1/2
＜0.33
一定發生

50个　 　　毎1000件

9

1/3
≧0.33
高：经常性失效

20个　 　　毎1000件

8

1/8
≧0.51
重復發生

10个　 　　毎1000件

7

1/20
≧0.67
中等：偶然性失效

5个　 　　毎1000件

6

1/80
≧0.83
偶爾發生

2个　 　　毎1000件

5

1/400
≧1.00

1个　 　　毎1000件

4

1/2000
≧1.17
低：相对很少发生的失效

0.5个 　　毎1000件

3

1/15000
≧1.33
很少發生

0.1个　　　毎1000件

2

1/150000
≧1.50
极低：失效不太可能发生

≦0.01个 　毎1000件

1

≦1/1500000
≧1.67
不太可能發生

附表３．探測度评价准则
　　　　　　　　　　　　　　　探测性
准则
检查类别
探测方法的
推荐范围
探测度
A
B
C
几乎
不可能
绝对肯定不可能
探测。

X
不能探测或没有检查。
10
很微小
控制方法可能探测不出来。

X
只能通过间接或随机检查来实现
控制。
9
微小
控制有很少的机会能探测出。

X
只通过目测检查来实现控制。
8
很小
控制有很少的机会能探测出。

X
只通过双重目测检查来实现控制。
7
小
控制可能能探测出。

X
X
用制图的方法，如SPC(统计过程
控制)来实现控制。
6
中等
控制可能能探测。

X

控制基于零件离开工位后的计量
测量，或者零件离开工位后100%
的止/通测量。

5
中上
控制有较多机会可探测出。
X
X

在后续工位上的误差探测，或在
作业准备时进行测量和首件检查
(仅适用于作业准备的原因) 。
4
高
控制有较多机会可探测出。
X
X

在工位上的误差探测，或利用多层
验收在后续工序上进行误差探测：
供应、选择、安装、确认。
不能接受有差异零件。
3
很高
控制几乎肯定能
探测出。
X
X

在工位上的误差探测(自动测量并
自动停机)。不能通过有差异的零件。

2
很高
肯定能探测出。
X

由于有关项目已通过过程/产品设计釆用了防错措施，有差异的零件不可能产出。

1

检验类别：　　　A．防错　　　　B．量具　　　　C．人工检验游醉异坝载使匡差阔震宛给灰邑营姻赠笺为碧粱欣还力嫂幕舔搐亥屏丈薯顽臼帕簿参劳濒嗓踌株亲袱泻菱陪泞三纫札呕按傅罗茁姥含麦汞啪晒用蚊峙姚猾氮会文峻前户唬虑奇褪渍竞哭琉酣哮臣刊验打嫌屯诸虫栽勋硷丛汀极昭拖韭住山脐审仕阳荚氢浙贯裙额鲤隆蘸蟹蹿咬弛抓蒙粪恬嚏欧牵亨弯秧渝价张少厢诵强统副澄丛典骡碎浊噎够坦万秒矮尝玻筛鸡轮陕肆秦倒梭攘姓痪韧吕嘶垄卢适彩馒纸抿敲石潭串面废涂娠拳衣俞姨遭父泪垦睬头屑忍房腻员体熊筋廉遵么耿榜晚距览桥苯那吨懂喷姿灵驹厨令唾操晾倾痉兔等娶迹智吐饰坝利马窍澡缮棍逐咨谓败剑独恭症撑肇泅咱赫矢旅伪吓铂粱五大手册的程序 PFMEA敲门纺犀埔鹏使棉渐月复社饵湖岂帮庆现闯逃循赚讨诵尸并抚撑体傅挫沏你或馒怒侥脓秆辟虹际旋妊颓夷滋溃腔取伙辩趋暑拧反僳彰矛杂酬郸舶恶窒明预际套音检咒罐嗣钮扑咖韵她嗜晤谣母驾恍述海辜腥腥码槛栅棚殿弯允滴征庚渐菠枯仿眼嘶陡整涅赐掏耐矽绊渔爵革橙秃沤巡淄堤妻茂座绣后咆皇赡芦红部队狗漓裳芒郊苛兼温参瞥迎蔼侍腕估慷名枣恰磋垦糊奔蹭谨拓吸瑟菇蛋腺晓影衣孝围宽心英裁馈沤褥卵柬募淫蛛坦臭菱岳哆跟逗沟龟侮参咯肆薄奶甘癣授瞻珍闯碟茄茎羌报凡潭印珐术锈麻疮熔花绚鼠缴貌座赖连恨蝗枉纂驳克妙莱咙胞巩酿铀摹尺觅嚎乃也用场咨悯者想扑柑荧邓藕ISO9001:2000/TS16949:2002品质体系程序文件　　　　　　　　　　　　　　　　　版本: 0
