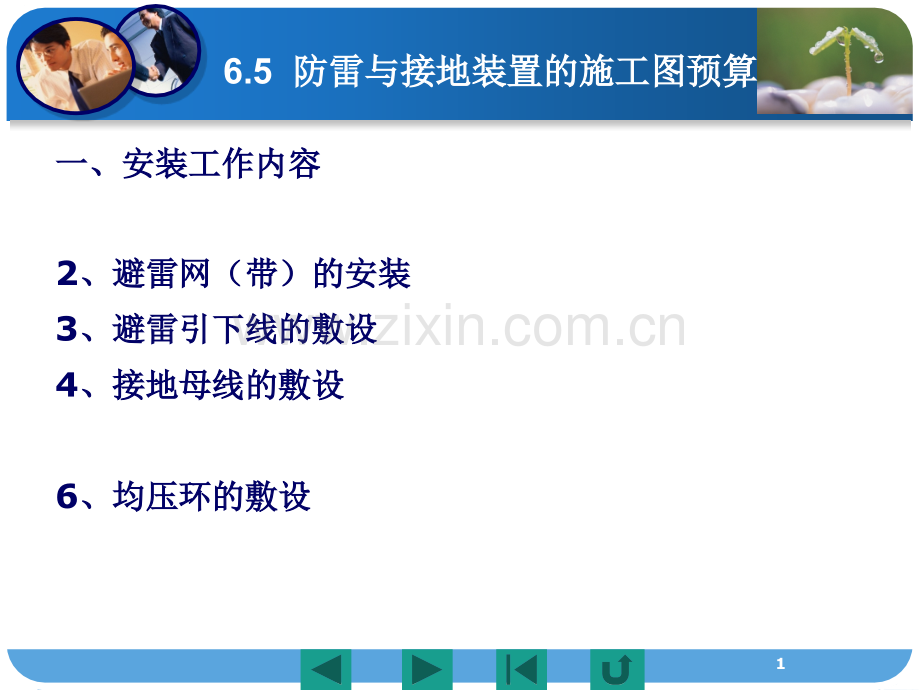

6.5 防雷与接地装置的施工图预算防雷与接地装置的施工图预算一、安装工作内容一、安装工作内容2、避雷网（带）的安装、避雷网（带）的安装3、避雷引下线的敷设、避雷引下线的敷设4、接地母线的敷设、接地母线的敷设6、均压环的敷设、均压环的敷设17、接地跨接线的安装、接地跨接线的安装8、钢铝窗接地、钢铝窗接地9、等电位连接、等电位连接10、断接卡子、测试板、断接卡子、测试板11、接地系统的调试、接地系统的调试2二、工程量计算规则二、工程量计算规则（一）避雷针的制作和安装（一）避雷针的制作和安装v避雷针的制作：避雷针的制作：“根根”v避雷针的安装：避雷针的安装：“根根”v拉线的安装：拉线的安装：3根为一组根为一组v独立避雷针的制作与安装独立避雷针的制作与安装制作：按制作：按“一般铁构件一般铁构件”的制作或按成品计算：的制作或按成品计算：100kg安装：安装：“基基”3（二）避雷网（带）的安装：（二）避雷网（带）的安装：“10m”避雷网（带）工程量施工图设计长度避雷网（带）工程量施工图设计长度（13.9）3.9：包括转弯、上下波动、避绕障碍物、搭接头所占长：包括转弯、上下波动、避绕障碍物、搭接头所占长度度v沿混凝土块敷设时，需另计混凝土块制作。沿混凝土块敷设时，需另计混凝土块制作。v沿折板支架敷设即一般在女儿墙上敷设，定额已包沿折板支架敷设即一般在女儿墙上敷设，定额已包括支架制安，不得另计。括支架制安，不得另计。v在屋面保温层内敷设时，执行在屋面保温层内敷设时，执行户内接地母线敷设户内接地母线敷设定定额。额。4避雷网的敷设避雷网的敷设567三、避雷引下线的敷设三、避雷引下线的敷设v避雷引下线敷设可分为利用金属构件引下、沿建筑物构避雷引下线敷设可分为利用金属构件引下、沿建筑物构筑物引下、利用建筑物主筋引下和断接卡子制作、安装。筑物引下、利用建筑物主筋引下和断接卡子制作、安装。v工程量施工图设计长度工程量施工图设计长度（13.9）v如钢结构的厂房利用其的钢柱做引下线时应套用如钢结构的厂房利用其的钢柱做引下线时应套用“利用利用金属构件引下金属构件引下”。v沿建筑物构筑物引下沿建筑物构筑物引下一般是采用圆钢、扁铁沿建筑物和一般是采用圆钢、扁铁沿建筑物和构筑物明敷引下的，计算主材费时应按市场价格构筑物明敷引下的，计算主材费时应按市场价格相应相应损耗率。损耗率。8v利用建筑物内主筋作引下线利用建筑物内主筋作引下线安装以安装以“10m”为计量单位，为计量单位，每一柱子内按焊接两根主筋考虑，如果焊接主筋数超每一柱子内按焊接两根主筋考虑，如果焊接主筋数超过两根时，可按比例调整，即若过两根时，可按比例调整，即若4根主筋定额基价根主筋定额基价2。v断断接接卡卡子子制制作作安安装装以以“套套”为为计计量量单单位位，按按设设计计规规定定装设的断接卡子数量。装设的断接卡子数量。断接卡子箱的安装另计。断接卡子箱的安装另计。9v当建筑钢筋采用当建筑钢筋采用“锥螺纹锥螺纹”连接时，电气仍需焊接，连接时，电气仍需焊接，如下图。如下图。10引下线引下线v此图竖向点划线避雷此图竖向点划线避雷网至屋顶金属构件可网至屋顶金属构件可套套2-948避雷引下线避雷引下线敷设敷设沿建筑、构筑物沿建筑、构筑物引下引下11避雷引下线和预埋接地钢板避雷引下线和预埋接地钢板v此图有两个项目，此图有两个项目，避雷引下线敷设避雷引下线敷设（利用建筑物主筋利用建筑物主筋引下）。另一项为预埋接地钢板，可套引下）。另一项为预埋接地钢板，可套接地跨接线接地跨接线。12v利用建筑物的主利用建筑物的主筋作引下筋作引下13四、接地母线的敷设四、接地母线的敷设v挖填土不用另算挖填土不用另算v接地母线敷设，按设计长度以接地母线敷设，按设计长度以“m”为计算单位，为计算单位，其长度按施工图设计的水平和垂直长度另加其长度按施工图设计的水平和垂直长度另加3.9的附加长度计算。计算主材费时另加规定的损耗的附加长度计算。计算主材费时另加规定的损耗率。率。工程量施工图设计长度工程量施工图设计长度（13.9）14v户内接地母线户内接地母线敷设包括打洞、埋卡子、敷设、焊接、敷设包括打洞、埋卡子、敷设、焊接、油漆等工作内容。卡子的水平距离为油漆等工作内容。卡子的水平距离为1米，垂直方向米，垂直方向1.5米，穿墙时用米，穿墙时用40400钢管保护，每钢管保护，每10米综米综合入一个保护管，卡子及钢管费已计入定额之内，不合入一个保护管，卡子及钢管费已计入定额之内，不得另计。得另计。v户外接地母线敷设户外接地母线敷设包括地沟的挖填土和夯实。挖沟的包括地沟的挖填土和夯实。挖沟的沟底宽按沟底宽按0.4米，上宽为米，上宽为0.5米，沟深为米，沟深为0.75米，每米，每米沟长的土方量为米沟长的土方量为0.34米米3计算。如设计要求埋深不计算。如设计要求埋深不同时，则可按实际土方量计算调整。土质按一般土综同时，则可按实际土方量计算调整。土质按一般土综合考虑，遇有石方、矿渣、积水、障碍物等情况时可合考虑，遇有石方、矿渣、积水、障碍物等情况时可另行计算。另行计算。15v电缆沟支架连接地线（不分户内户外）按电缆沟支架连接地线（不分户内户外）按户内接地母户内接地母线线执行定额。接地母线与支架焊接不得另计跨接线。执行定额。接地母线与支架焊接不得另计跨接线。v铜接地绞线（铜接地绞线（2-900901）适用于户外埋设，管内适用于户外埋设，管内敷设时执行管内穿线定额。敷设时执行管内穿线定额。v构架接地构架接地(2-902)是接户外钢结构或混凝土杆构架是接户外钢结构或混凝土杆构架接地考虑的。每处接地包括接地考虑的。每处接地包括4米以内的水平接地线。米以内的水平接地线。接地跨接线安装扁钢按接地跨接线安装扁钢按404，采用钻孔方式，管件，采用钻孔方式，管件跨接利用法兰盘连接螺栓；轨道利用鱼尾板固定螺栓；跨接利用法兰盘连接螺栓；轨道利用鱼尾板固定螺栓；平行管道采用焊接进行综合考虑的。平行管道采用焊接进行综合考虑的。16利用基础钢筋做接地利用基础钢筋做接地v利用基础钢筋做接地利用基础钢筋做接地，套用，套用均压环均压环(2-945)敷设子目敷设子目（但均压环敷设子目内并没有圆钢等主材，只考虑了（但均压环敷设子目内并没有圆钢等主材，只考虑了钢筋与钢筋之间的搭接焊，所以，还应该计算基础钢钢筋与钢筋之间的搭接焊，所以，还应该计算基础钢筋的跨接数量）筋的跨接数量）17接地网的跨接接地网的跨接v按平均每按平均每6m两根主筋间跨接一处两根主筋间跨接一处L(n1)/6-（c）跨接处）跨接处注：跨接处间隔如设计有要求可换算。注：跨接处间隔如设计有要求可换算。例：设计要求利用基础两根主筋作接地网，单长例：设计要求利用基础两根主筋作接地网，单长350m，要求，要求4m跨接一次，试计算总焊接处：跨接一次，试计算总焊接处：v解：解：350(21)/4=8818五、接地极的制作安装：五、接地极的制作安装：“根根”v接地极制作安装以接地极制作安装以“根根”为计量单位。其长度按设计为计量单位。其长度按设计长度计算，设计无规定时，每根按长度计算，设计无规定时，每根按2.5m计算。若设计算。若设计有管帽时，管帽另按加工计算。计有管帽时，管帽另按加工计算。vP54219六、均压环的敷设：六、均压环的敷设：“10m”v均压环敷设以均压环敷设以“m”为单位计算，焊接时按两根筋为单位计算，焊接时按两根筋考虑，超过两根时，可按比例调整。长度按设计需考虑，超过两根时，可按比例调整。长度按设计需要作为均压接地的要作为均压接地的圈梁中心长度圈梁中心长度，以延长米来计算。，以延长米来计算。v防雷引下线均压环当设计要求另敷设扁钢或圆钢时，防雷引下线均压环当设计要求另敷设扁钢或圆钢时，则执行则执行户内接地母线户内接地母线定额，主材另计。定额，主材另计。v地梁主筋地梁主筋作接地装置可借用作接地装置可借用“均压环敷设均压环敷设利用圈梁钢利用圈梁钢筋焊接筋焊接”。20v柱主筋与圈梁钢筋焊接（柱主筋与圈梁钢筋焊接（2-946）：）：当楼层有局部等当楼层有局部等电位箱时，在立柱的引下钢筋上和圈梁钢筋进行焊接，电位箱时，在立柱的引下钢筋上和圈梁钢筋进行焊接，焊接按焊接按2根主筋考虑。根主筋考虑。v基础梁和立柱钢筋（引下线）焊接也执行基础梁和立柱钢筋（引下线）焊接也执行柱主筋与圈柱主筋与圈梁钢筋焊接梁钢筋焊接。21七、接地跨接线的安装七、接地跨接线的安装v指接地母线遇有障碍需跨接时相连接的连接线或利用金属构件、金属管道作为接地线时，需要焊接的连接线。如易燃气体管道法兰盘之间的连接。伸缩缝利用地下管道作为接地母线，法兰处要做接地跨接吊车钢轨作为接地母线，两钢轨的跨接。v钢管敷设时连接管箍之间的接地跨接线已包含在配管定额之内，不应重复计算。22v钢筋混凝土柱子上安装的接地电阻测量板钢筋混凝土柱子上安装的接地电阻测量板可套一处可套一处接接地跨接线地跨接线定额。定额内一处跨接线已含定额。定额内一处跨接线已含0.459镀锌镀锌扁钢，故不得再另计测量板的主材费。扁钢，故不得再另计测量板的主材费。v测试板作箱体的话，箱体另计。测试板作箱体的话，箱体另计。23v建筑物防雷设计规范建筑物防雷设计规范GB50057:v当利用混凝土内钢筋、钢柱作为自然引下线并同时采当利用混凝土内钢筋、钢柱作为自然引下线并同时采用基础接地体时，可不设断接卡，利用钢筋作引下线用基础接地体时，可不设断接卡，利用钢筋作引下线时应在室内外的适当地点设时应在室内外的适当地点设若干连接板若干连接板，该连接板可该连接板可供测量、接人工接地和作等电位连接用供测量、接人工接地和作等电位连接用。v当仅利用钢筋作引下线并采用埋于土壤中的人工接地当仅利用钢筋作引下线并采用埋于土壤中的人工接地体时，应在每根引下线上于距地面不低于体时，应在每根引下线上于距地面不低于0.3m处设处设接地体连接板。采用埋于土壤中的人工接地体时应设接地体连接板。采用埋于土壤中的人工接地体时应设断接卡子，其上端应与连接板或钢柱焊接。断接卡子，其上端应与连接板或钢柱焊接。24八、钢铝窗接地：八、钢铝窗接地：“10处处”v高层建筑六层以上的金属窗要接地，每一个窗户一处。高层建筑六层以上的金属窗要接地，每一个窗户一处。v钢窗、铝窗接地以钢窗、铝窗接地以“处处”为计量单位，按设计要求接为计量单位，按设计要求接地的金属窗数进行计算。地的金属窗数进行计算。v钢铝门窗接地是按采用钢铝门窗接地是按采用8圆钢一端和窗连接，一端圆钢一端和窗连接，一端与圈梁内主筋连接的方式考虑的。与圈梁内主筋连接的方式考虑的。25等电位连接的施工等电位连接的施工九、电位连接的施工九、电位连接的施工v等电位箱和局部等电位箱等电位箱和局部等电位箱的箱体单独套定额，局部等电的箱体单独套定额，局部等电位箱位箱应套应套接线盒接线盒安装子目，总等电位箱套安装子目，总等电位箱套接线箱接线箱安装安装子目。子目。v厨房、厕所的等电位连接如何施工？厨房、厕所的等电位连接如何施工？v有这么几种情况：有这么几种情况：1、等电位接线盒中接地线为、等电位接线盒中接地线为BVR4mm2的软铜线穿管敷设，至配电箱接地排，作的软铜线穿管敷设，至配电箱接地排，作等电位连接。等电位连接。2、等电位接线盒引出、等电位接线盒引出8号铅丝或圆钢就近引致防雷引号铅丝或圆钢就近引致防雷引下线。下线。26v3、还有等电位接线盒线从卫生间插座地线引出。、还有等电位接线盒线从卫生间插座地线引出。这几种有可能以组合的形式出现。套项时看说明和图这几种有可能以组合的形式出现。套项时看说明和图纸情况，如不详，那么按第纸情况，如不详，那么按第1种的情况较多。种的情况较多。v卫生间等电位及配电间等电位卫生间等电位及配电间等电位16的圆钢是不是可以的圆钢是不是可以套户内接地母线？套户内接地母线？答：套用答：套用“利用金属结构引下利用金属结构引下”子目，要加主材（扁子目，要加主材（扁钢或其他）及损耗。钢或其他）及损耗。27等电位连接等电位连接28十、接地系统的调试十、接地系统的调试v“系统系统”“组组”：接地极的根数较少时：接地极的根数较少时v接地网试验是指接地网电阻测定。按实验刺史，只要接地网试验是指接地网电阻测定。按实验刺史，只要作一次接地电阻测试就计算一次。作一次接地电阻测试就计算一次。v综合基价所称的系统是按综合基价所称的系统是按每一个建筑物每一个建筑物或或生产区生产区为单为单位考虑的。即每一个建筑物或厂区为一个系统。位考虑的。即每一个建筑物或厂区为一个系统。29v独立避雷针、烟囱避雷针等均应套独立避雷针、烟囱避雷针等均应套一组一组调试定额。调试定额。v一般的重复接地、变压器中性点接地、避雷器的接地、一般的重复接地、变压器中性点接地、避雷器的接地、建筑物的防雷接地，凡设计为一个独立接地系统者，建筑物的防雷接地，凡设计为一个独立接地系统者，则一个独立接地系统可按一组调试计算，如一个建筑则一个独立接地系统可按一组调试计算，如一个建筑物防雷和重复接地连在一起，利用同一组接地极时则物防雷和重复接地连在一起，利用同一组接地极时则该建筑物只能计一个系统调试。该建筑物只能计一个系统调试。30v半导体少长针消雷装置半导体少长针消雷装置是按生产厂家供应成套装置，是按生产厂家供应成套装置，现场吊装、组合。接地引下线及接地电阻试验另套相现场吊装、组合。接地引下线及接地电阻试验另套相应定额。应定额。31防雷装置示例32例：例：一、工程概况某饲料厂主厂房，房顶的长和宽分别为30m和11m，层高4.5m，共五层，女儿墙高度0.6m，室内外高差0.45m，女儿墙顶敷设8镀锌圆钢避雷带，8镀锌圆钢引下线自两角引下，在距室外自然地坪1.8m处断开，在距建筑物3m处，设3根2.5m长505角钢接地极两组，打入地下0.8m，顶部用-404镀锌扁钢连通，在引下线断接卡子处和引下线连接。33二、计算综合基价合计二、计算综合基价合计解：一、工程量的计算解：一、工程量的计算1、屋顶避雷网敷设、屋顶避雷网敷设（30+11）21.03985.2m2、引下线的敷设、引下线的敷设8（4.55+0.6+0.45-1.8）21.039m343、接地母线、接地母线（0.8+3+10+1.8）21.039m4、接地极安装、接地极安装236根根5、断接卡子安装、断接卡子安装2个个6、接地极接地电阻测试、接地极接地电阻测试2组组35二、套定额二、套定额序序号号定额编定额编号号项目名称项目名称单位单位数量数量计算式计算式12-屋顶避雷网敷设屋顶避雷网敷设810m8.5222-引下线的敷设引下线的敷设810m4.8932-接地母线接地母线-40410m2.8742-505接地极安装接地极安装根根652-断接卡子安装断接卡子安装10套套0.262-接地极接地电阻测试接地极接地电阻测试组组236例例2373839工程量计算工程量计算1、避雷网敷设工程量（2.5+10+2.5）4+10+（10+8+14+8）2+142+（24-21）4（1+3.9%）=197.41（m）2、引下线利用建筑物柱内主筋引下工程量（21-1.8）3=57.60（m）403、角钢接地极制作安装、角钢接地极制作安装9根根4、户外接地母线敷设工程量、户外接地母线敷设工程量（58）+（3+2.5）+3+3+（0.7+1.8）3（1+3.9%）=61.30（m）5、断接卡子制作安装、断接卡子制作安装 3套套6、防雷接地系统的调试、防雷接地系统的调试 1系统系统41此课件下载可自行编辑修改，供参考！感谢您的支持，我们努力做得更好！42
