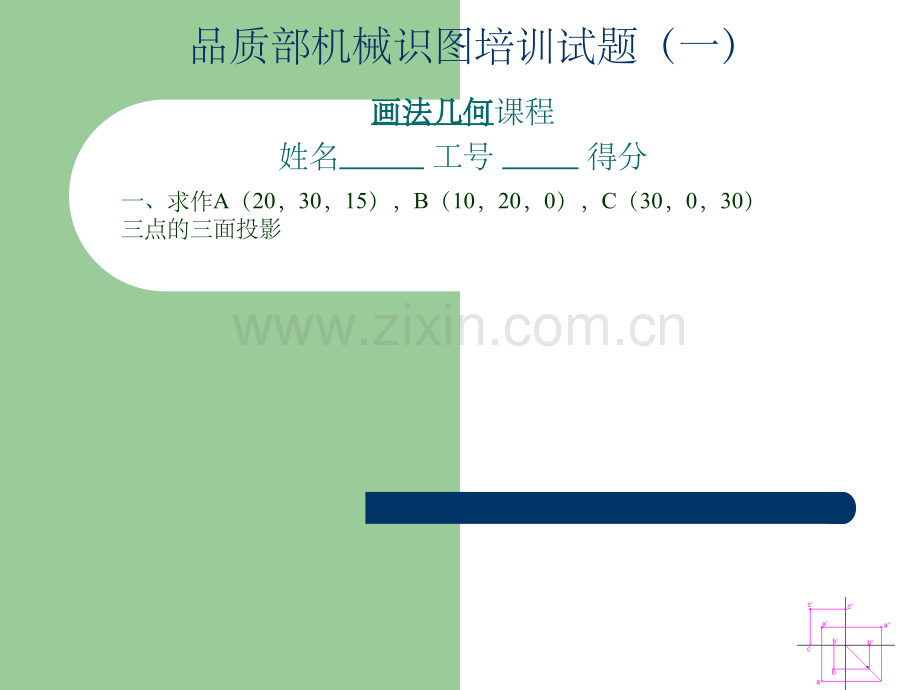

品质部机械识图培训试题（一）画法几何画法几何课程姓名 工号 得分 一、求作A（20，30，15），B（10，20，0），C（30，0，30）三点的三面投影.品质部机械识图培训试题（一）画法几何画法几何课程姓名 工号 得分 二、求作各点的三面投影.品质部机械识图培训试题（一）画法几何画法几何课程姓名 工号 得分 三、已知直线AB的两面投影，求直线AB的三面投影。.品质部机械识图培训试题（一）画法几何画法几何课程姓名 工号 得分 四、已知平面的两面投影，完成其第三面投影。.品质部机械识图培训试题（一）画法几何画法几何课程姓名 工号 得分 五五-1、已知三棱柱的两投影，补画第三投影，求其表面上点的另两投影。已知三棱柱的两投影，补画第三投影，求其表面上点的另两投影。.品质部机械识图培训试题（一）画法几何画法几何课程姓名 工号 得分 五五-2、补画第三视图，补画第三视图，并作出立体表面上点并作出立体表面上点M、N的另两个投影的另两个投影.品质部机械识图培训试题（一）画法几何画法几何课程姓名 工号 得分 五五-3、补出体的侧视图补出体的侧视图及各点的其它投影及各点的其它投影。.六六、将立体图对应的三将立体图对应的三视图用连线标出视图用连线标出.七七-1-1、补画下列视图中所缺的漏线补画下列视图中所缺的漏线.七七-2-2、补画下列视图中所缺的漏线补画下列视图中所缺的漏线.八、八、据物体的两视图，补出它们的第三视图据物体的两视图，补出它们的第三视图 1 1，.2 2，.3 3，.4 4，.5 5，.九、九、参照立体示意图和给定的视图补画其他视图参照立体示意图和给定的视图补画其他视图 .十、十、看懂三视图，画出右视图和看懂三视图，画出右视图和A向、向、B向视图向视图.十一、十一、将主视图画成全剖视图将主视图画成全剖视图 1 1，.2 2，.3 3，在指定位置作出断面图（单面键槽深在指定位置作出断面图（单面键槽深4mm，右端面有双面平面），右端面有双面平面）.九、画组合体的三视图（比例九、画组合体的三视图（比例1:11:1），并标尺寸），并标尺寸 1 1，.2 2，.3 3，.4 4，.5 5，.6 6，.4 4，.4 4，1.该零件采用了哪些视图、剖视图和剖面图？说明数量和名称。该零件采用主视图、俯视图和左视图三个视图，其中，主视图是全剖视图，左视图是局部剖视图，俯视图为半剖视图。1.指出该零件在长、宽、高三个方向的主要尺寸基准。高方向基准是零件的底面，长度方向基准是零件上42孔的左端面，宽度基准是宽度方向的对称线。3图中G1/2表示：非螺纹密封的管 螺纹，1/2表示 公称直径 ，是 内 螺纹（内、外），436H8表示：36是 基本尺寸，H8是 公差带代号 ，其中，H是 基本偏差代号，8是 公差等级 。5说明符号 的含义。前者表示用去除材料的方法获得的表面粗糙度，Ra的值为6.3m.；后者表示，是由不去除材料的方法获得的零件表面。6.试画出主视图的外形。.5 5，读零件图并回答下列问题.1该零件采用了哪些视图、剖视图和剖面图？2指出该零件在长、宽、高三个方向的主要尺寸基准。3说明40H7的意义。4说明M87H的含义。5完成A-A剖视图。0.02B 6说明符号 的含义。1.该零件图中，主视图采用了局部剖视，左视图采用半剖视图，俯视图采用全剖视图2.长度方向的基准是长度对称线，高度方向基准是零件底边，宽度方向是宽度对称线。3.40H7表示：基本尺寸为40的孔，H7为公差带代号，H为基本偏差代号，7为公差等级。4.M87H表示，公称直径为8mm的普通螺纹，M为螺纹代号，7H为中径的公差带代号。5.（图略）6.表示主视图中右侧40H7孔的中心轴线相对于左侧40孔的中心轴线的同轴度公差为0.02.6 6，读零件图，并回答问题。(20分)1主视图采用 局部 剖，左视图采用 局部 剖，分别表示其 内孔及螺孔的结构 。2零件上有三个沉孔，其大圆直径 32，小圆直径 15，三个沉孔的定位尺寸是 R75、10 。3零件上有 2 个螺孔，其螺孔代号为 M10-7H ，定位尺寸是 96、45 。4主视图上虚线画出的圆是否通孔（在填空中答：是或不是）不是。其直径是 100，深度是 7 。5用指引线标出此零件长、宽、高三个方向的尺寸基准，并指出是哪个方向的基准。62-M10-7H的含义：2 个 普通 螺纹、大径为 10mm、旋向为 右、中 径和 顶 径的公差带代号都为 7H ，中等 旋合长度的 内（内、外）螺纹。7零件上58H7和63孔的表面粗糙度，58H7 的表面加工要求高。8说明58H7的意义。58H7表示：基本尺寸为58的孔，H7为公差带代号，H为基本偏差代号，7为公差等级。9.说明符号 的含义。前者表示用去除材料的方法获得的表面粗糙度，Ra的值为6.3m.；后者表示，是由不去除材料的方法获得的零件表面。.
