人教版八年级物理下册作图题试卷易错题（Word版含答案）

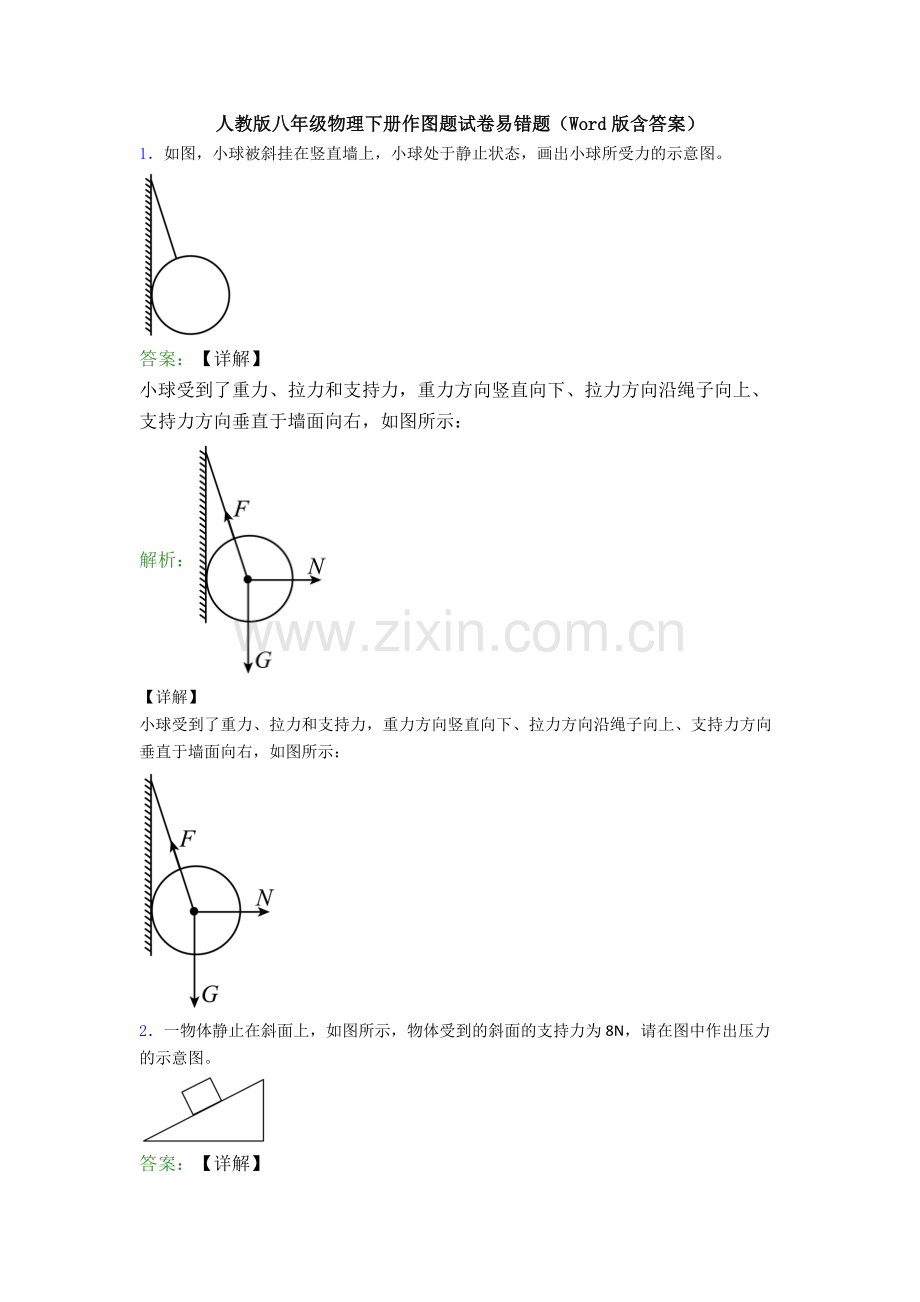

1．如图，小球被斜挂在竖直墙上，小球处于静止状态，画出小球所受力的示意图。

答案：【详解】
小球受到了重力、拉力和支持力，重力方向竖直向下、拉力方向沿绳子向上、支持力方向垂直于墙面向右，如图所示：
解析：
【详解】
小球受到了重力、拉力和支持力，重力方向竖直向下、拉力方向沿绳子向上、支持力方向垂直于墙面向右，如图所示：

2．一物体静止在斜面上，如图所示，物体受到的斜面的支持力为8N，请在图中作出压力的示意图。

答案：【详解】
压力的方向是垂直于斜面向下的，压力的大小为8N，作用点在接触面的中点，压力的示意图如图所示
解析：
【详解】
压力的方向是垂直于斜面向下的，压力的大小为8N，作用点在接触面的中点，压力的示意图如图所示

3．小蛮用绳子拉木箱，请画出木箱的受力示意图。

答案：【详解】
以木箱的重心为作用点，作竖直向下的重力G、竖直向上作支持力F支，支持力小于重力，沿绳子向上的拉力F拉，水平向左的摩擦力f，故受力示意图如下
解析：
【详解】
以木箱的重心为作用点，作竖直向下的重力G、竖直向上作支持力F支，支持力小于重力，沿绳子向上的拉力F拉，水平向左的摩擦力f，故受力示意图如下

4．重为10牛的物体静止在斜面上，对斜面的压力为6牛，请用力的图示法在图中画出斜面受到的压力。

答案：【详解】
物体对斜面的压力，作用点在接触面的中点处，方向垂直于斜面向下，大小为；选取标度为，则所画线段长度为标度的两倍。如图所示：
。
解析：
【详解】
物体对斜面的压力，作用点在接触面的中点处，方向垂直于斜面向下，大小为；选取标度为，则所画线段长度为标度的两倍。如图所示：
。
5．如图所示，一重为10 N的物体，对斜面的压力为6 N，用力的示意图画出物体受到的重力及物体对斜面的压力F。

答案：【详解】
重力的作用点在物体的重心，重力的方向竖直向下，重力大小为10N；垂直作用在物体表面上的力叫压力，物体对斜面的压力作用点在斜面上，方向垂直斜面向下，压力大小为6N，物体受到重力及对斜面的压
解析：
【详解】
重力的作用点在物体的重心，重力的方向竖直向下，重力大小为10N；垂直作用在物体表面上的力叫压力，物体对斜面的压力作用点在斜面上，方向垂直斜面向下，压力大小为6N，物体受到重力及对斜面的压力的示意图如下图所示：

6．图中，轻质杠杆OA在力F1、F2的作用下处于静止状态，l2为力F2的力臂。在图中画出力F1的力臂l1、力F2的示意图。

答案：【详解】
过支点O作F1作用线的垂线段，即为动力臂l1；过力臂l2的下端作垂直于l2的直线，与杠杆的交点B为力F2的作用点，方向斜向左下方，如下图所示：
解析：
【详解】
过支点O作F1作用线的垂线段，即为动力臂l1；过力臂l2的下端作垂直于l2的直线，与杠杆的交点B为力F2的作用点，方向斜向左下方，如下图所示：

7．如图所示是一侧带有书柜的办公桌，现在要用一个最小的力将其一端稍抬离地面。请画出这个力的方向和这个力的力臂，并用“O”标明这个“杠杆”的支点。

答案：【详解】
由题意知，带有书柜的办公桌的重心偏右，施加的动力应该在左侧，所以要使最小的力抬起办公桌一端，动力作用点应在左上角，支点在右下角。连接支点O与办公桌的左上角A点，OA就是最长的动力臂，然后
解析：
【详解】
由题意知，带有书柜的办公桌的重心偏右，施加的动力应该在左侧，所以要使最小的力抬起办公桌一端，动力作用点应在左上角，支点在右下角。连接支点O与办公桌的左上角A点，OA就是最长的动力臂，然后作垂直于OA向上的力，即最小力的示意图，如图所示：

8．在图中画出活塞式抽水机的摇杆的动力F1的力臂l1及阻力F2。

答案：【详解】
先延长F1的作用线，从支点O作F1作用线的垂线，垂线段为动力臂l1；将抽水机的摇杆看成杠杆，由图知，O为支点，动力F1使杠杆逆时针转动，作用在B点的力阻碍杠杆的转动，方向竖直向上，由此画
解析：
【详解】
先延长F1的作用线，从支点O作F1作用线的垂线，垂线段为动力臂l1；将抽水机的摇杆看成杠杆，由图知，O为支点，动力F1使杠杆逆时针转动，作用在B点的力阻碍杠杆的转动，方向竖直向上，由此画出阻力F2；如图所示：

9．如图甲是一种活塞式抽水机的示意图，其中手柄AOB是一个杠杆，图乙是其简化示意图。请在图乙中画出：
（1）作用在A点的最小动力F1及力臂l1；
（2）阻力F2的力臂l2。

答案：【详解】
（1）由杠杆平衡条件可知，在阻力跟阻力臂的乘积一定时，动力臂越长，动力越小；图中支点在O点，因此OA作为动力臂l1最长；动力的方向应该向下，过点A垂直于OA向下作出最小动力F1的示意图。
解析：
【详解】
（1）由杠杆平衡条件可知，在阻力跟阻力臂的乘积一定时，动力臂越长，动力越小；图中支点在O点，因此OA作为动力臂l1最长；动力的方向应该向下，过点A垂直于OA向下作出最小动力F1的示意图。
（2）从支点O作阻力F2作用线的垂线，支点到垂足的距离为阻力臂l2；如图所示：

10．如图所示，支点为O的杠杆在力F1和F2的作用下处于静止状态，请作出力F1的力臂L1和力臂L2的力F2。

答案：【详解】
杠杆中，力臂是过支点与力的作用线的垂线，力F1的力臂L1和力臂L2的力F2如图所示：
解析：
【详解】
杠杆中，力臂是过支点与力的作用线的垂线，力F1的力臂L1和力臂L2的力F2如图所示：

11．如图所示，用向下的力拉绕在滑轮组上的绳子的一端，10s内绳子自由端移动了1.5m，重物上升了0.5m，画出滑轮组的绕线情况。

答案：【详解】
由题意可知，向下拉绳子时，承担动滑轮和物体总重的绳子有效股数
根据“奇动偶定”的原则，绳子的固定端应先系在动滑轮挂钩上，据此绕线，如图所示：
解析：
【详解】
由题意可知，向下拉绳子时，承担动滑轮和物体总重的绳子有效股数

根据“奇动偶定”的原则，绳子的固定端应先系在动滑轮挂钩上，据此绕线，如图所示：

12．（1）如图所示，人站在地面上用滑轮组提起物体，画出最省力的绕线。

（2）如图用最省力的绕绳方式，把重物G提起，请用笔画线代替绳索，将它们连接起来。

答案：（1）；（2）
【详解】
（1）由于既可以省力又可以改变力的方向，人站在下面，所以拉力的方向必须向下，则从定滑轮开始绕起，如图所示
（2）由4股绳子承担重物最省力，从定滑轮上开始缠绕，如图所示：
解析：（1）；（2）
【详解】
（1）由于既可以省力又可以改变力的方向，人站在下面，所以拉力的方向必须向下，则从定滑轮开始绕起，如图所示

（2）由4股绳子承担重物最省力，从定滑轮上开始缠绕，如图所示：

13．（1）如图甲所示，鸡蛋悬浮在盐水中，请画出鸡蛋受到的重力G和浮力F的示意图；
（2）用如图乙所示的滑轮组提升重物，请画出最省力的绕绳方法。

答案：（1） ；（2）
【详解】
（1）鸡蛋悬浮在盐水中，鸡蛋处于平衡状态，此时鸡蛋受到浮力和重力，且这两个力大小相等，方向相反，过鸡蛋的重心分别做竖直向上和竖直向下的有向线段即为浮力和重力的示意图，如
解析：（1） ；（2）
【详解】
（1）鸡蛋悬浮在盐水中，鸡蛋处于平衡状态，此时鸡蛋受到浮力和重力，且这两个力大小相等，方向相反，过鸡蛋的重心分别做竖直向上和竖直向下的有向线段即为浮力和重力的示意图，如图所示：

（2）要使该滑轮组最省力，即拉着动滑轮绳子的段数最多，因为只有一个定滑轮和动滑轮，所以拉着动滑轮绳子段数最多为3，如图所示：

14．工人师傅站在地上把货物提起，如图所示，请画出绳子的绕线方式。

答案：【详解】
根据题意知道，要使该滑轮组向下用力物体向上运动，应从定滑轮开始绕，或者从绳子自由端向下从外向里绕绳，如下图
解析：
【详解】
根据题意知道，要使该滑轮组向下用力物体向上运动，应从定滑轮开始绕，或者从绳子自由端向下从外向里绕绳，如下图

15．画出滑轮组最省力的绕线。

答案：【详解】
图中滑轮组有两种绕线方法，一种是由两根绳子承担重物，一种是由三根绳子承担重物，要想最省力，应选用三根绳子承担的绕法，即从动滑轮的上挂钩开始缠绕，如图所示：
解析：
【详解】
图中滑轮组有两种绕线方法，一种是由两根绳子承担重物，一种是由三根绳子承担重物，要想最省力，应选用三根绳子承担的绕法，即从动滑轮的上挂钩开始缠绕，如图所示：
