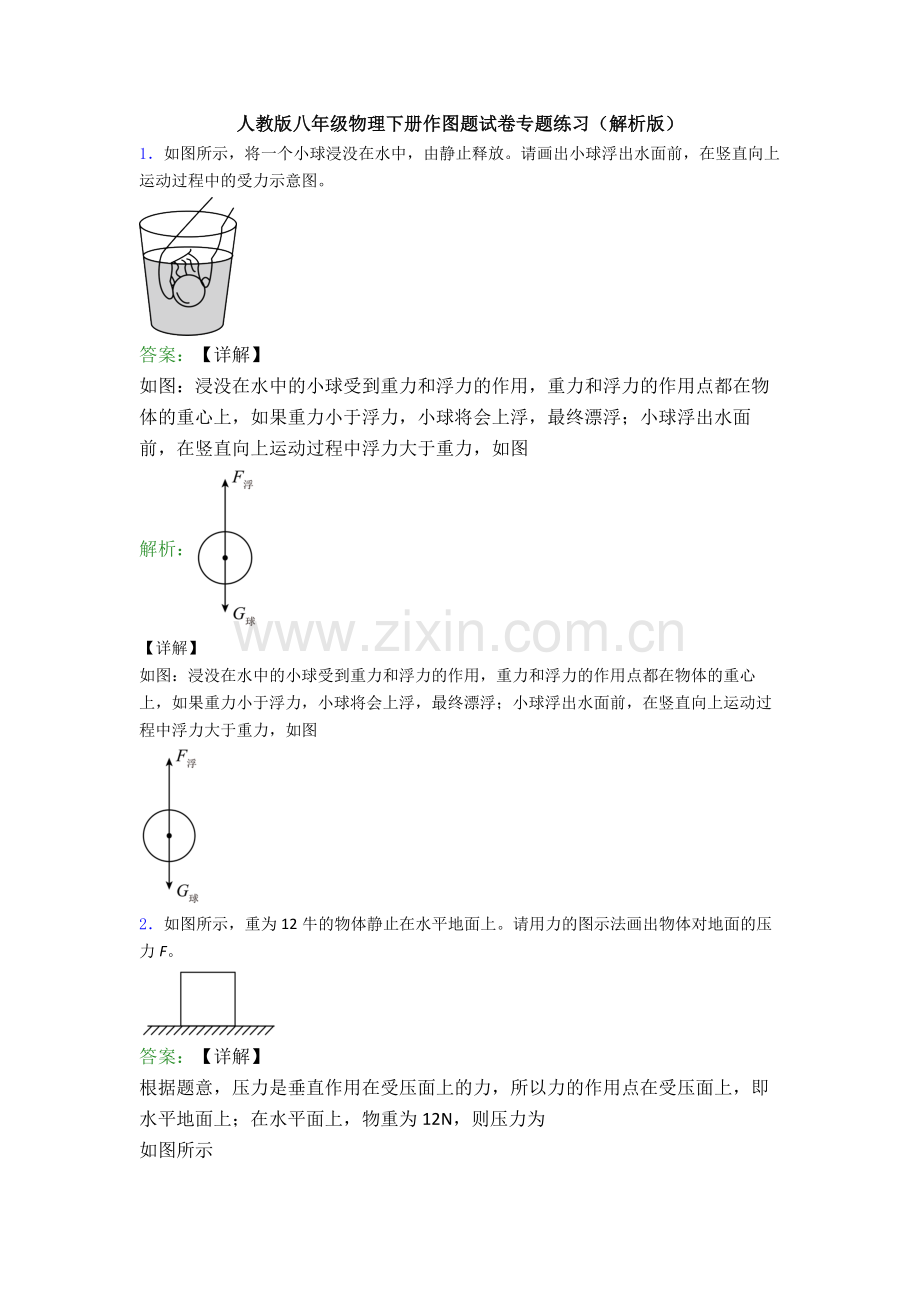

人教版八年级物理下册作图题试卷专题练习（解析版）
1．如图所示，将一个小球浸没在水中，由静止释放。请画出小球浮出水面前，在竖直向上运动过程中的受力示意图。

答案：【详解】
如图：浸没在水中的小球受到重力和浮力的作用，重力和浮力的作用点都在物体的重心上，如果重力小于浮力，小球将会上浮，最终漂浮；小球浮出水面前，在竖直向上运动过程中浮力大于重力，如图
解析：
【详解】
如图：浸没在水中的小球受到重力和浮力的作用，重力和浮力的作用点都在物体的重心上，如果重力小于浮力，小球将会上浮，最终漂浮；小球浮出水面前，在竖直向上运动过程中浮力大于重力，如图

2．如图所示，重为12牛的物体静止在水平地面上。请用力的图示法画出物体对地面的压力F。

答案：【详解】
根据题意，压力是垂直作用在受压面上的力，所以力的作用点在受压面上，即水平地面上；在水平面上，物重为12N，则压力为
如图所示
解析：
【详解】
根据题意，压力是垂直作用在受压面上的力，所以力的作用点在受压面上，即水平地面上；在水平面上，物重为12N，则压力为

如图所示

3．如图所示，探究“阻力对运动的影响”实验中，小车从斜面上滑下，在水平粗糙面上做减速运动的情形，画出小车此时所受各力的示意图。

答案：【详解】
对小车进行受力分析可知，在水平面上小车受到竖直向下的重力G和竖直向上的支持力F是一对平衡力，小车向右运动还受到水平面对它向左的摩擦力f，作用点在小车重心上，由此画出小车受力示意图，如图所
解析：
【详解】
对小车进行受力分析可知，在水平面上小车受到竖直向下的重力G和竖直向上的支持力F是一对平衡力，小车向右运动还受到水平面对它向左的摩擦力f，作用点在小车重心上，由此画出小车受力示意图，如图所示：

4．如图所示，静止在斜面上的物体A对斜面的压力为3牛，请用力的图示法画出该物体对斜面的压力F。

答案：【详解】
物体A对斜面的压力，作用点在斜面上，大小F=3N，方向是垂直于斜面向下，选标度为1N，如图所示：
解析：
【详解】
物体A对斜面的压力，作用点在斜面上，大小F=3N，方向是垂直于斜面向下，选标度为1N，如图所示：

5．如图所示，一个木块静止在水平桌面上，请画出木块所受重力和支持力的示意图。

答案：【详解】
如图物体静止在水平方向上，处于平衡态，在竖直方向上满足二力平衡，即竖直向下的重力大小等于竖直向上的支持力，如下图所示
解析：
【详解】
如图物体静止在水平方向上，处于平衡态，在竖直方向上满足二力平衡，即竖直向下的重力大小等于竖直向上的支持力，如下图所示

6．如图所示是一侧带有书柜的办公桌，现在要用一个最小的力将其一端稍抬离地面。请画出这个力的方向和这个力的力臂，并用“O”标明这个“杠杆”的支点。

答案：【详解】
由题意知，带有书柜的办公桌的重心偏右，施加的动力应该在左侧，所以要使最小的力抬起办公桌一端，动力作用点应在左上角，支点在右下角。连接支点O与办公桌的左上角A点，OA就是最长的动力臂，然后
解析：
【详解】
由题意知，带有书柜的办公桌的重心偏右，施加的动力应该在左侧，所以要使最小的力抬起办公桌一端，动力作用点应在左上角，支点在右下角。连接支点O与办公桌的左上角A点，OA就是最长的动力臂，然后作垂直于OA向上的力，即最小力的示意图，如图所示：

7．如图所示是一把椅子的侧视图，请画出以椅子前腿着地点O为支点，使椅子向前翻转的最小力F及其力臂L。

答案：【详解】
根据杠杆的平衡条件可知，当动力臂越长时越省力，最长的力臂即支点与作用点的连线，即O到椅子最上端的点之间的连线作为力臂时，动力臂是最大的，然后根据力臂的画法作垂直于力臂的作用力即可。如图所
解析：
【详解】
根据杠杆的平衡条件可知，当动力臂越长时越省力，最长的力臂即支点与作用点的连线，即O到椅子最上端的点之间的连线作为力臂时，动力臂是最大的，然后根据力臂的画法作垂直于力臂的作用力即可。如图所示：

8．画出图中F2的力臂，并在B点画出使杠杆平衡时最省力的力F1。

答案：【详解】
反向延长力F2的作用线，从支点向力的作用线引垂线段，垂线段的长即为力臂L2；由题意知，最长的动力臂为OB，连接OB即为最长动力臂，又因为F2使杠杆沿顺时针转动，所以F1应使杠杆沿逆时针转
解析：
【详解】
反向延长力F2的作用线，从支点向力的作用线引垂线段，垂线段的长即为力臂L2；由题意知，最长的动力臂为OB，连接OB即为最长动力臂，又因为F2使杠杆沿顺时针转动，所以F1应使杠杆沿逆时针转动，因此F1方向应垂直OB向上，如图所示：
。
9．请在图中画出使杠杆在图示位置平衡时，作用在A端的最小的动力F1，动力臂L1。

答案：【详解】
根据杠杆平衡条件，在阻力和阻力臂不变时，动力臂最长，动力最小。连接OA就是最长的动力臂，根据杠杆平衡的条件，要使杠杆平衡动力方向向上，据此可画出最小的动力，如图所示：
解析：
【详解】
根据杠杆平衡条件，在阻力和阻力臂不变时，动力臂最长，动力最小。连接OA就是最长的动力臂，根据杠杆平衡的条件，要使杠杆平衡动力方向向上，据此可画出最小的动力，如图所示：

10．（1）如图（1）所示是一辆静止在水平地面上的小车，在其支架的杆上固定一个质量为50g的小球，画出小球受到力的示意图。
（2）撬棒是生活中常用的劳动工具，如图（2）所示。请画出重物P对撬棒的压力F2，以及人压撬棒的力F1的力臂l1。

答案：（1） ；（2）
【详解】
（1）小球的重力
G=mg=50×10-3kg×10N/kg=0.5N
小球固定在静止于水平地面的小车的支架杆上，所以小球处于静止状态，受力平衡。小球受到竖直向下的重力，
解析：（1） ；（2）
【详解】
（1）小球的重力
G=mg=50×10-3kg×10N/kg=0.5N
小球固定在静止于水平地面的小车的支架杆上，所以小球处于静止状态，受力平衡。小球受到竖直向下的重力，根据二力平衡条件可知，小球还应受到一个竖直向上的力（杆对小球竖直向上的力F）与小球重力平衡，且
F=G=0.5N
据此画出小球受到力的示意图如图所示：

（2）在重物P和撬棒的接触面上找一点作为力的作用点，画垂直于撬棒向下的线段，标出箭头，即为重物P对撬棒的压力F2，杠杆的支点为O，先延长力F1的作用线，然后从支点O向力F1的作用线作垂线段，即为F1的力臂l1，如图所示：

11．请你用笔画线代替细线，画出滑轮组最省力的绕法。

答案：【详解】
图中有一个动滑轮和一个定滑轮，要求最省力，即由3段绳子承担物重时，是最省力的绕绳方法；绳子先系在动滑轮的上挂钩，绕过上面的定滑轮，再绕过动滑轮，如下图
解析：
【详解】
图中有一个动滑轮和一个定滑轮，要求最省力，即由3段绳子承担物重时，是最省力的绕绳方法；绳子先系在动滑轮的上挂钩，绕过上面的定滑轮，再绕过动滑轮，如下图

12．画出人站在地面利用如图滑轮组提升重物的正确绕线。

答案：【详解】
要使该滑轮组向下用力物体向上运动，应从定滑轮开始绕，绳子接到定滑轮的下端的挂钩，依次绕过动滑轮、定滑轮后，接到人的手上，如下图所示：
解析：
【详解】
要使该滑轮组向下用力物体向上运动，应从定滑轮开始绕，绳子接到定滑轮的下端的挂钩，依次绕过动滑轮、定滑轮后，接到人的手上，如下图所示：

13．如图所示，请画出滑轮组最省力的绕法。

答案：【详解】
对由一个动滑轮和一个定滑轮组成的滑轮组，可绕线方法有两股和三股两种，两种方法都达到了省力的目的，但拉力的方向不同，有三股绕线的方法拉力方向向上，有两股绕线的方法拉力方向向下，在不计滑轮自
解析：
【详解】
对由一个动滑轮和一个定滑轮组成的滑轮组，可绕线方法有两股和三股两种，两种方法都达到了省力的目的，但拉力的方向不同，有三股绕线的方法拉力方向向上，有两股绕线的方法拉力方向向下，在不计滑轮自重及摩擦的情况下，动滑轮和重物由几股绳子承担，拉力就是滑轮组提升物重的几分之一。由此可知绳子股数越多越省力，根据题意滑轮组最省力的绕法是绳子股数最多，即三股绕线的方法。具体图形如下

14．如图，利用所示的滑轮组拉着物体A以最省力的绕线方式沿水平方向做匀速直线运动。

答案：【详解】
水平滑轮组中有一个动滑轮，滑轮组最省力时，为动滑轮上绳子的段数最多，有三段，绳子由动滑轮的左挂钩为连接起点反向绕成，如下图所示：
解析：
【详解】
水平滑轮组中有一个动滑轮，滑轮组最省力时，为动滑轮上绳子的段数最多，有三段，绳子由动滑轮的左挂钩为连接起点反向绕成，如下图所示：

15．如图所示，用滑轮组提升重物，画出最省力的绕法，在绳的末端画出力的方向，并用符号F标注。

答案：【详解】
图中滑轮组由一个定滑轮和两个动滑轮组成，从定滑轮开始，由里向外依次绕线有4段绳子通过动滑轮时最力，如图所示
解析：
【详解】
图中滑轮组由一个定滑轮和两个动滑轮组成，从定滑轮开始，由里向外依次绕线有4段绳子通过动滑轮时最力，如图所示
