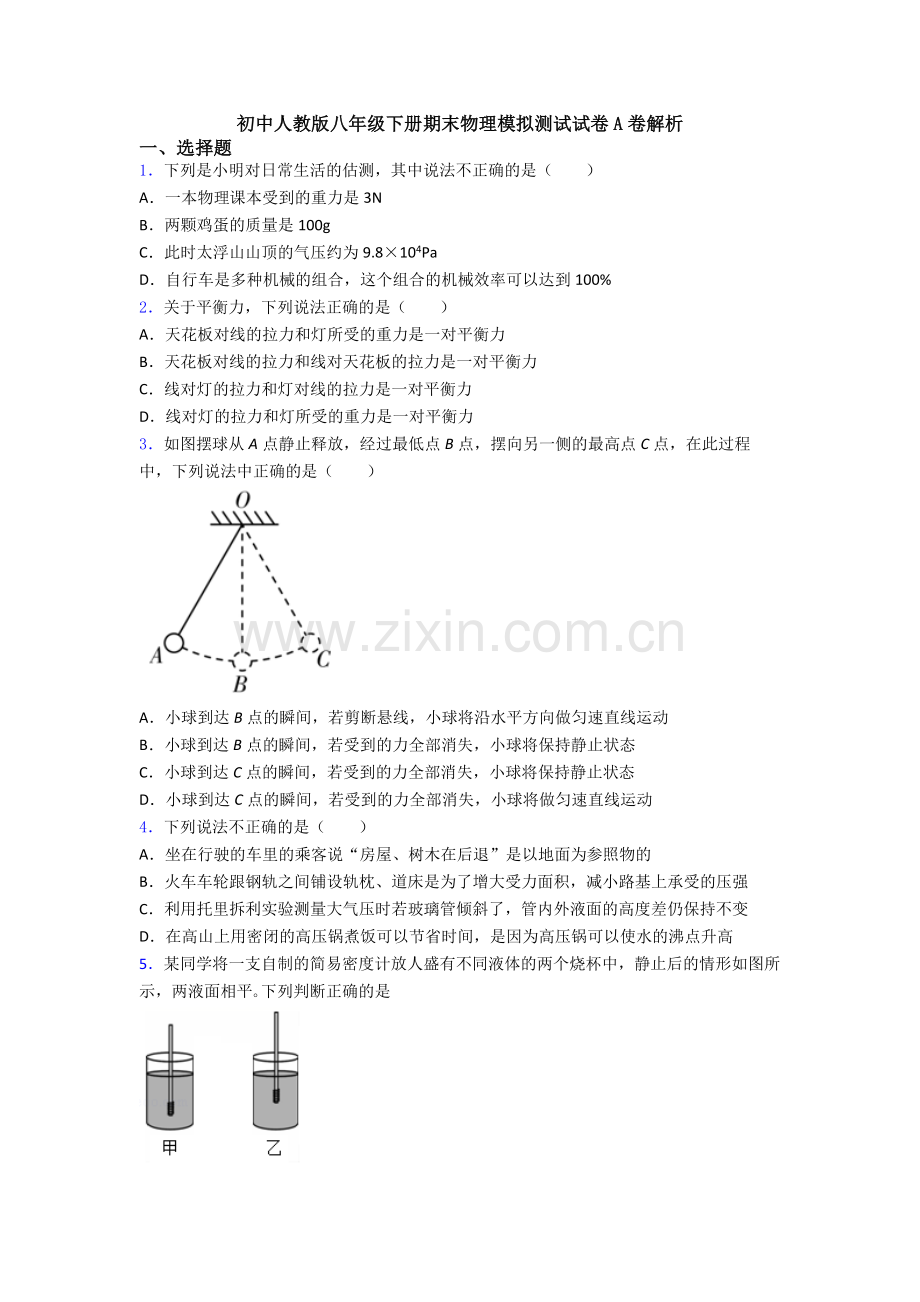

初中人教版八年级下册期末物理模拟测试试卷A卷解析.doc

初中人教版八年级下册期末物理模拟测试试卷A卷解析
一、选择题
1．下列是小明对日常生活的估测，其中说法不正确的是（　　）
A．一本物理课本受到的重力是3N
B．两颗鸡蛋的质量是100g
C．此时太浮山山顶的气压约为9.8×104Pa
D．自行车是多种机械的组合，这个组合的机械效率可以达到100%
2．关于平衡力，下列说法正确的是（　　）
A．天花板对线的拉力和灯所受的重力是一对平衡力
B．天花板对线的拉力和线对天花板的拉力是一对平衡力
C．线对灯的拉力和灯对线的拉力是一对平衡力
D．线对灯的拉力和灯所受的重力是一对平衡力
3．如图摆球从A点静止释放，经过最低点B点，摆向另一侧的最高点C点，在此过程中，下列说法中正确的是（　　）

A．小球到达B点的瞬间，若剪断悬线，小球将沿水平方向做匀速直线运动
B．小球到达B点的瞬间，若受到的力全部消失，小球将保持静止状态
C．小球到达C点的瞬间，若受到的力全部消失，小球将保持静止状态
D．小球到达C点的瞬间，若受到的力全部消失，小球将做匀速直线运动
4．下列说法不正确的是（　　）
A．坐在行驶的车里的乘客说“房屋、树木在后退”是以地面为参照物的
B．火车车轮跟钢轨之间铺设轨枕、道床是为了增大受力面积，减小路基上承受的压强
C．利用托里拆利实验测量大气压时若玻璃管倾斜了，管内外液面的高度差仍保持不变
D．在高山上用密闭的高压锅煮饭可以节省时间，是因为高压锅可以使水的沸点升高

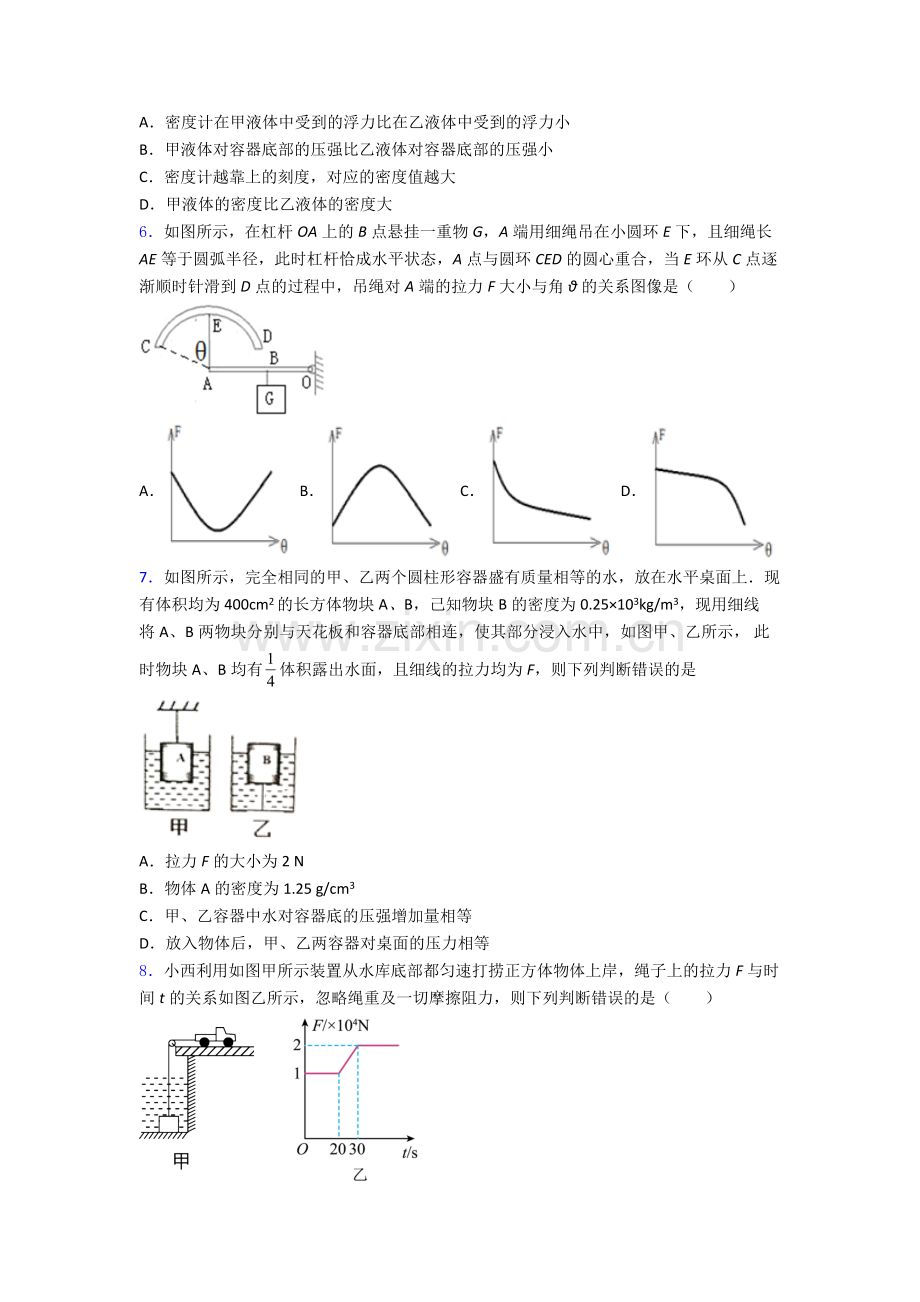

5．某同学将一支自制的简易密度计放人盛有不同液体的两个烧杯中，静止后的情形如图所示，两液面相平｡下列判断正确的是

A．密度计在甲液体中受到的浮力比在乙液体中受到的浮力小
B．甲液体对容器底部的压强比乙液体对容器底部的压强小
C．密度计越靠上的刻度，对应的密度值越大
D．甲液体的密度比乙液体的密度大
6．如图所示，在杠杆OA上的B点悬挂一重物G，A端用细绳吊在小圆环E下，且细绳长AE等于圆弧半径，此时杠杆恰成水平状态，A点与圆环CED的圆心重合，当E环从C点逐渐顺时针滑到D点的过程中，吊绳对A端的拉力F大小与角θ的关系图像是（　　）

A． B． C． D．
7．如图所示，完全相同的甲、乙两个圆柱形容器盛有质量相等的水，放在水平桌面上．现 有体积均为400cm2的长方体物块A、B，己知物块B的密度为0.25×103kg/m3，现用细线 将A、B两物块分别与天花板和容器底部相连，使其部分浸入水中，如图甲、乙所示， 此时物块A、B均有体积露出水面，且细线的拉力均为F，则下列判断错误的是

A．拉力F的大小为2 N
B．物体A的密度为1.25 g/cm3
C．甲、乙容器中水对容器底的压强增加量相等
D．放入物体后，甲、乙两容器对桌面的压力相等
8．小西利用如图甲所示装置从水库底部都匀速打捞正方体物体上岸，绳子上的拉力F与时间t的关系如图乙所示，忽略绳重及一切摩擦阻力，则下列判断错误的是（　　）

A．物体受到的重力为2×104N
B．打捞过程中物体所受的最大浮力为5000N
C．物体的密度为2×103kg/m3
D．物体被打捞离开水面后，拉力的功率为2×103W
二、填空题
9．生活中蕴含很多物理知识：运动员挥拍用力击打乒乓球主要是为了改变球的______ ；射箭运动员用力拉弓主要是为了改变弓的______ ；建筑工人通常用重垂线来检验墙面是否与线______（选填“平行”或“垂直”），这是根据重力的方向总是_______的原理制成的。
10．假期出旅游时，小华发现所乘坐的汽车窗边放置有在紧急情况下使用的逃生安全锤，这种安全锤一端设计成锥形，这样做的目的是通过________受力面积，从而________压强来破坏玻璃窗逃生。汽车高速行驶时，打开车窗窗帘会往外飘，这说明________。当汽车遇到意外情况紧急制动时，由于________可能给驾乘人员带来二次冲撞造成伤害，乘车时必须系好安全带。
11．小莉在学习压强知识时，用气球做了个小实验．她将气球压在一根牙签上，则气球会爆破；但是用同样大小的力将气球压在如图所示的“牙签板”上，则气球完好无损．这个小实验说明压力的作用效果与______有关．

12．拉开的弓能够把箭射出去，说明变形的弓具有________势能；竖直上抛的皮球在未到达最高点之前具有动能和________势能。
13．质量为50kg的箱子，小明用80N的水平推力刚好使它沿粗糙水平面以1m/s的速度匀速直线移动了10m。则这个过程中推力所做的功是______J，功率是______W，地面对箱子的支持力大小为______N，小明改用100N的力水平推这个箱子时，地面对箱子的摩擦力大小为______N。（g=10N/kg）
14．如图甲所示是传统的“H”形地下通道，通道A与通道B的空气流速相等，过道位置空气难以流通。为解决地下过道的通风问题，某同学设计了如图乙所示的方案，通道一侧靠近地下过道的墙面向通道凸起，当有风沿箭头方向从外面吹入地下通道时，地下过道靠近通道A处的空气流速 ______靠近通道B处的空气流速，使通道A处气压 ______（以上两空选填“大于”、“小于”或“等于”）通道B处气压，过道中的空气向 ______（选填“左”或“右”）侧流动。

15．如图甲是船闸简易图，它是利用________原理工作的。如图乙是自行车手闸示意图，手闸是一个杠杆，当图中手对车闸的作用力F=10N时，刹车拉线受到力的大小为________N，把手表面有花纹是为了_________。

16．图甲是小林用水平推力F把木箱向前推动，此过程中，推力F随时间t的变化情况如图乙，木箱前进的速度的大小随时间t的变化情况如图丙。则从0至1s内，小林对木箱所做的功为 ______J，从1s到3s木箱受到地面的摩擦力是 ______N，从3s到5s木箱克服摩擦力做功的功率是 ______W。

三、解答题
17．在图中，物体A静止在斜面上，对斜面的压力为6牛，请用力的图示法画出物体对斜面的压力F。

18．图中，轻质杠杆OA在力F1、F2的作用下处于静止状态，l2为力F2的力臂。在图中画出力F1的力臂l1、力F2的示意图。

19．一人站在水平地面上用滑轮组提升重物，请你用笔画线代替绳子在图中画出滑轮组的绕线方式。

20．某校物理实验兴趣小组的几位同学在进行“探究影响物体重力大小的因素”和“判断重力方向”的实验中，进行了如下的实验探究。
（1）第一小组在探究物体所受重力大小与物体质量的关系时，实验记录见下表所示。
实测物体
物体质量m/kg
重力G/N
比值N/kg
物体1
0.1
0.98
9.8
物体2
0.2
1.96
物体3
0.3
2.94
①在探究过程中，需要的测量工具有______、______。
②分析表中实验数据，得出的结论是______。
（2）该组同学在探究重力的方向时，实验装置如图所示，操作如下将该装置放在桌面上如图所示的位置后，剪断悬线OA，小球会下落，说明重力的方向是______的，逐渐减小木板M与桌面的夹角a，当a=0时，悬线OA与虚线重合，则说明桌面______（水平/不水平）。

（3）为了探究物体所受重力的大小是否与形状有关，同组同学找了一些橡皮泥，用小刀刻成不同的形状，分别测量出重力，从而得出结论。这种探究方法______（可行/不可行），理由是______。
21．小明探究“滑动摩擦力的大小与哪些因素有关”的过程如图所示。所用器材：甲、乙、丙中使用的均为同一木块，但乙中的木块在毛巾表面滑动。

（1）用弹簧测力计拉着木块在水平木板上滑动时，每次都要使木块做________运动，这是因为弹簧测力的拉力大小与木块受到的摩擦力大小相等；
（2）比较________（选填“甲、乙”、“乙、丙”或“甲、丙”）两图能说明滑动摩擦力的大小与压力的大小是否有关；
（3）比较乙、丙两图，小明能得出正确结论吗？答：________。理由是：_________；
（4）如果要研究滑动摩擦力与接触面积大小是否有关，应控制压力和_______相同，只改变接触面积大小；
（5）小明在实验时还发现：在木块没有被拉动前，弹簧测力计也有示数，且示数会变化。该现象表明：物体在静止时也可以受到摩擦力的作用，且该力的大小与________力的大小有关。他请教老师，知道可用F-t图像表示拉力随时间的变化情况。若某次实验开始拉动木块直到木块匀速滑动的F-t图像如图丁所示，其中0~4s木块处于静止状态，分析图像可知：要使木块由静止开始运动，至少要用_______N的水平拉力拉木块；如果实验时木块所受的拉力是2N，则下列对木块所处状态的判断，正确的是___________
A．静止 B．匀速直线运动
C．静止或匀速直线运动 D．条件不足，无法判断。
二
22．在探究液体内部压强的特点：
（1）用压强计和盛有水的容器进行实验，情形如图甲所示；比较A、B可知：在液体内部的同一深度，向______的压强都相等；
（2）用如图乙所示的容器也可以探究液体内部的压强；容器中间用隔板分成互不相通的左右两部分，隔板上有一圆孔用薄橡皮膜封闭，橡皮膜两侧压强不同时其形状发生改变；用此容器进行的两次实验，情形如图丙的D、E所示；由此可推断：a、b两种液体密度的大小关系是ρa______ρb（选填“＞”“＜”或“=”），a、c两种液体密度的大小关系是ρa______ρc（选填“＞”“＜”或“=”）。

二
23．小明用弹簧测力计、圆柱体、两个相同的圆柱形容器，分别装有一定量的水和某种液体，对浸在液体中的物体所受的浮力进行了探究，其装置如图所示，并记录了圆柱体在水中下降过程中弹簧测力计读数随圆柱体下降高度变化的图像。（已知，取）

（1）分析实验步骤、、、，可以说明浮力大小跟______有关。分析实验步骤、、可以说明浮力的大小与______有关。
（2）为了探究浮力大小与物体浸没在液体中的深度有无关系，可选用______图的装置来进行操作。
（3）分析图像可知：圆柱体重力是______；圆柱体浸没在水中时，受到的浮力是______；圆柱体的体积是______；圆柱体的密度是______；
（4）若将该圆柱体浸没在某种液体中，弹簧测力计的示数为（如图所示），通过题中相关信息计算得出，这种液体的密度是______。
24．(1)在“探究物体的动能与哪些因素有关”的实验中，如图甲所示。

①小宇选用质量不同的两个钢球A、B(mA>mB)从同一斜面上相同的高度处由静止滚下，分析钢球两次推动水平面上的木块移动的距离，可以探究动能大小与__________的关系；
②实验中，钢球在水平面上推动木块移动的距离__________(选填“相同”或“不同”)。比较实验现象，可以得出动能较小的是__________钢球；
③实验中，若让同一钢球从斜面相同高度处滚下，推动木块在粗糙程度不同的水平面上移动，他发现水平面越光滑，木块移动的距离越__________(选填“远”或“近”)，若水平面绝对光滑，木块将____________________；
(2)他还想“探究滑动摩擦力与压力大小的关系”，进行了如图乙所示的实验；
①在实验操作中他发现，弹簧测力计斜向上拉动物块时，也可使物块在长木板上沿水平方向做匀速直线运动，此过程中，物块处于__________(选填“平衡”或“非平衡”)状态；弹簧测力计对物块的拉力和物块受到的滑动摩擦力__________(选填“是”或“不是”)一对平衡力，理由是__________；
②保持接触面粗糙程度不变，沿水平方向拉物块做匀速直线运动，通过实验得到了表格中的相关数据，请帮他分析，此次试验中，滑动摩擦力的大小与压力之间的表达式为：__________。

25．小明利用如图所示的装置探究杠杆平衡条件。

（1）实验前把杠杆中心支在支架上，杠杆在如图甲所示的位置静止，此时应将杠杆右端的螺母向 ______调节（选填“左”或“右”），使杠杆在水平位置达到平衡，目的是 ______；
（2）实验时，小明在杠杆左侧A位置（左边位置第四格）先挂了3个钩码，如图乙所示，则在右侧B位置（右边位置第三格）应挂 ______个相同规格的钩码，让杠杆可以重新在水平位置平衡；当杠杆平衡后，将A、B两位置下方所挂钩码同时朝支点O点移动一小格，则杠杆 ______（选填“能”或“不能”）在水平位置保持平衡；
（3）如图丙所示，小明在A位置挂一个弹簧测力计，在B位置挂了2个钩码；现将弹簧测力计从C位置移到D位置，在此过程中杠杆始终在水平位置保持平衡，则弹簧测力计示数 ______（选填“变大”、“变小”或“不变”）。
26．把一个质量为200g的苹果竖直向上抛出，苹果在空中受到重力和空气阻力的作用。空气阻力的大小恒为0.2N，方向始终与运动方向相反。求：
(1)苹果受到的重力；
(2)苹果在上升和下降过程中所受合力的大小。
27．重为8N的物体挂在弹簧测力计下面，浸没在如图所示圆柱形容器的水中，此时弹簧测力计的示数为6N，求：
（1）物体受到的浮力；
（2）物体的体积；
（3）物体的密度。

28．为了将放置在水平地面上重G=100N的重物提升到高处，小辉同学设计了图甲所示的滑轮组装置。当小辉用图乙所示随时间变化的竖直向下的拉力F拉绳时，重物的速度v随时间t变化的关系图像如图丙所示。若重物与地面的接触面积，不计摩擦，绳对滑轮的拉力方向均可看成在竖直方向。求：
（1）重物还没挂在滑轮组装置前对水平地面的压强p
（2）在2~3s内，拉力F的功率P
（3）在2~3s内，滑轮组的机械效率η
（4）在1~3s内，拉力F做的功487.5J，则1~2s内物体移动的距离

【参考答案】
一、选择题
1．D
解析：D
【详解】
A．一本物理课本的质量约0.3kg，受到的重力为
G＝mg＝0.3kg×10N/kg＝3N
故A正确，不符合题意；
B．10颗鸡蛋的质量大约1斤，而
1斤＝500g
所以两颗鸡蛋的质量在100g左右；故B正确，不符合题意；
C．大气压强随海拔高度的增加而减小，海平面处的气压约105Pa，太浮山海拔高度在600m左右，山顶的气压略小于105Pa，约为9.8×104Pa；故C正确，不符合题意；
D．使用任何机械不可避免地做额外功，所以任何机械的效率都小于100%；自行车是多种机械的组合，这个组合的机械效率更要小于100%；故D错误，符合题意。
故选D。
2．D
解析：D
【详解】
A．天花板对线的拉力和灯所受的重力作用在不同物体上，不是平衡力，故A错误；
B．天花板对线的拉力和线对天花板的拉力，这两个力没有作用在同一个物体上，不是平衡力，故B错误；
C．线对灯的拉力和灯对线的拉力，这两个力没有作用在同一个物体上，不是平衡力，故C错误；
D．线对灯的拉力和灯所受的重力，大小相等、方向相反、作用在同一个物体上、且作用在同一条直线上，是一对平衡力，故D正确。
故选D。
3．C
解析：C
【详解】
A．当小球摆至B位置时，如果剪断细线，小球由于惯性继续向前运动，同时在重力作用下做抛物线运动，故A错误；
B．当小球摆至B位置时，若受到的力全部消失，小球由于惯性，将沿水平方向做匀速直线运动，故B错误；
CD．小球到达C点的瞬间，若受到的力全部消失，小球由于惯性，将保持静止状态，故C正确，D错误。
故选C。
4．A
解析：A
【详解】
A．车里的乘客说“房屋、树木在后退”时，是以向前运动的车为参照物，故A错误，符合题意；
B．火车的铁轨铺在枕木上，是在压力一定时，增大受力面积来减小压强，保护路基，故B正确，不符合题意；
C．在托里拆利实验中，水银柱的高度是由外界大气压的大小决定的，在玻璃管顶端真空的情况下，管内外水银柱的高度差一般不会改变，故C正确，不符合题意；
D．液体的沸点随气压的增大而升高，高压锅容易将食物煮熟，是因为用高压锅煮食物时锅内液体表面上方的气压增大（外界大气压不变），水的沸点升高，故D正确，不符合题意。
故选A。
5．B
解析：B
【详解】
AD．同一支密度计放在甲、乙两种液体中都漂浮，则
F浮乙=F浮丙=G
即：密度计在甲、乙两种液体中受到的浮力都等于密度计的重力G，故A错误；
由图知密度计排开液体的体积V排甲＞V排乙，且F浮甲=F浮乙，根据F浮=ρ液V排g可得则

故D错误；
B．由图可知两液体液面相平，，甲液体对容器底部的压强比乙液体对容器底部的压强小，故B正确；
C．由AD可知，密度计浸入液体的深度越小，说明液体的密度越大，即密度计越靠上的刻度，其相应的密度数值越小，故C错误。
故选B。
6．A
解析：A
【详解】
由题意可知，在圆环转动中，A的位置保持不变，故杠杆始终处于平衡状态；因为重力与重力的力臂的乘积不变，根据杠杆平衡的条件可得，动力臂越大，动力会越小，又因为AE和AO垂直位置时，力臂最大，动力最小，所以从C端移动到D端的过程中，动力臂先变大在变小，动力会由大到小，再由小到大，故A符合题意，BCD不符合题意。
故选A。
7．D
解析：D
【详解】
A． GB= mBg=BgVB=0.25×103kg/m310N/kg40010-6m3=1N
乙容器中B受到的浮力为：
FB浮=水gVB排=水gVB=1.0×103kg/m310N/kg40010-6m3=3N
细线对B的拉力：
F=FB浮-GB=3N-1N=2N，故A正确；
B．A的重力为：
GA=FA浮+F=FB浮+F=3N+2N=5N
A====1,25 103kg/m3=1.25g/cm3
故B正确；
C．已知甲、乙两容器完全相同，且内面装水质量相等，而：VA=VB,VA排=VB排，两容器中水面高度的变化量相等，根据液体压强计算公式可知，水对两容器底的压强增加量相等，C正确；
D．因为：甲容器对桌面的压力为：F甲=G容+G水+GA排；
乙容器对桌面的压力为：F乙=G容+G水+GB；
而VA排= VB排GB，故F甲 F乙，D错误．
8．B
解析：B
【详解】
在未完全露出水面前物体一共受到自身重力、浮力、拉力作用，由图乙可知，在20~30s的时候，拉力变大，因为物体重力不变，则只能是浮力变小，说明在20s时物体开始露出水面；在30s时物体已经完全露出水面；0~20s物体还浸没在水中。
A．由图乙可知，物体在完全露出水面受到的拉力为2×104N，且此时物体只受拉力和重力作用，物体又在做匀速直线运动，受到的拉力和重力是一对平衡力，即物体受到的重力
G=F=2×104N
故A正确，不符合题意；
B．已知物体在0~20s浸没在水中，此时受到的浮力最大，由图乙可知此时物体受到的拉力为1×104N，则打捞过程中物体所受的最大浮力

故B错误，符合题意；
C．物体浸没时排开水的体积等于正方体自身体积，则由可得物体体积

由G=mg可得物体的重力

则物体的密度

故C正确，不符合题意；
D．由C已知正方体的体积为1m3，则正方体的边长

由图乙可知，正方体物体上表面从刚接触水面到正方体恰好完全露出水面用时
t=30s-20s=10s
因为正方体一直在做速度不变的匀速直线运动，则整个过程正方体的速度

由A一直物体被打捞离开水面后的拉力，根据

可得此时拉力的功率

故D正确，不符合题意。
故选B。
二、填空题
9．运动状态 形状 平行 竖直向下
【详解】
[1]运动员挥拍用力击打乒乓球时，乒乓球运动的速度大小和方向都发生了变化，说明力可以改变物体的运动状态。
[2]射箭运动员用力拉弓时，弓的形状发生变化；说明了力可以改变物体的形状。
[3][4]建筑工人通常用重垂线来检验墙是否砌得竖直，这是根据重力的方向是竖直向下的；只要墙壁与悬挂重物的细线重合或平行，就说明墙壁是竖直的。
10．减小 增大 在气体中流速越大的位置，压强越小 惯性
【详解】
[1][2]安全锤一端设计成锥形，锥形可以减小受力面积，在压力一定时可以增大压强。
[3]汽车高速行驶时，窗外空气流速大于窗内，流速大的地方压强小，所以窗外气压小于窗内气压，窗帘在窗内外压强差的作用下向外飘，即该现象说明在气体中流速越大的位置，压强越小。
[4]当汽车紧急制动时，车由运动突然变成静止，而人由于具有惯性，继续向前运动，可能给驾乘人员带来二次冲撞造成伤害，所以乘车时必须系好安全带。
11．受力面积
【详解】
一根牙签，与牙签板的区别是受力面积不同，压力相同的情况下，受力面积越大，压强越小．
12．弹性 重力
【详解】
[1]拉开的弓能够把箭射出去，弓发生了弹性形变，具有弹性势能。
[2]竖直上抛的皮球在未到达最高点之前，有一定的速度和高度，具有动能和重力势能。
13．F
解析：80 500 80
【详解】
[1]推力做的功为
W=Fs=80N×10m=800J
[2]推力做功的功率为

[3]箱子在水平地面上做匀速直线运动，处于平衡状态，在竖直方向上，箱子重力与地面对箱子的支持力是一对平衡力，二者大小相等，故地面对箱子的支持力大小为
F支=G=mg=50kg×10N/kg=500N
[4]摩擦力的大小取决于两个接触面的粗糙程度与接触面间的压力，与受到的推力无关。故推力变100N后，箱子受到的摩擦力依然为80N。
14．A
解析：小于 大于 右
【详解】
[1][2][3]过道右端的通风道有凸起，当有风沿箭头方向从外面吹入地下通道时，地下过道靠近通道A处的空气流速小于靠近通道B处的空气流速。由于流体流速快的地方压强小，流速慢的地方压强大， 所以通道A处气压大于通道B处气压，过道中的空气向右侧流动。
15．连通器 40 增大摩擦
【详解】
[1]由图可知，船闸由上下两个阀门组成一个闸室，当上游阀门打开时，闸室与上游通过阀门组成连通器，使闸室内的水位与上游水位相平，故船闸是利用连通器
解析：连通器 40 增大摩擦
【详解】
[1]由图可知，船闸由上下两个阀门组成一个闸室，当上游阀门打开时，闸室与上游通过阀门组成连通器，使闸室内的水位与上游水位相平，故船闸是利用连通器原理工作的。
[2]由杠杆平衡条件可得F1L1=F2L2，所以拉线受到的拉力

[3]把手表面有花纹是通过改变接触面的粗糙程度来增大摩擦的。
16．200 200
【详解】
[1]由图乙知，从0s到1s内，推力大小为100N；由图丙可知，木箱在0~1s内木箱处于静止状态，由W＝Fs知，在0~1s内推力对木箱所做的功为0。
[2]由
解析：200 200
【详解】
[1]由图乙知，从0s到1s内，推力大小为100N；由图丙可知，木箱在0~1s内木箱处于静止状态，由W＝Fs知，在0~1s内推力对木箱所做的功为0。
[2]由图丙知，3s到5s时间内，木箱做匀速直线运动，结合图乙和二力平衡条件可知，此时物体受到的摩擦力
f＝F＝200N
在1到3s，虽然木箱做加速运动，但木箱对地面的压力不变，接触面的粗糙程度不变，所以木箱受到的摩擦力不变，仍为200N。
[3]由丙图知，木箱在3~5s内做匀速直线运动，v＝1m/s，摩擦力为f＝200N，由
P＝＝Fv
得克服摩擦力做功的功率为
P＝Fv＝200N×1m/s＝200W
三、解答题
17．【详解】
由受力分析可知，物体静止在斜面上，对斜面的压力F方向垂直于接触面，作用点也在接触面上，压力的大小为6N，选取标度为3N，则所画线段长度为标度的两倍，如下图所示：
解析：
【详解】
由受力分析可知，物体静止在斜面上，对斜面的压力F方向垂直于接触面，作用点也在接触面上，压力的大小为6N，选取标度为3N，则所画线段长度为标度的两倍，如下图所示：

18．【详解】
过支点O作F1作用线的垂线段，即为动力臂l1；过力臂l2的下端作垂直于l2的直线，与杠杆的交点B为力F2的作用点，方向斜向左下方，如下图所示：
解析：
【详解】
过支点O作F1作用线的垂线段，即为动力臂l1；过力臂l2的下端作垂直于l2的直线，与杠杆的交点B为力F2的作用点，方向斜向左下方，如下图所示：

19．【详解】
由题知，人站在地面上用滑轮组提升重物，可从外向里依次绕线画出滑轮组的绕线方式，如图所示：
解析：
【详解】
由题知，人站在地面上用滑轮组提升重物，可从外向里依次绕线画出滑轮组的绕线方式，如图所示：

20．托盘天平 弹簧测力计 物体所受的重力与质量成正比 竖直向下 水平 不可行 没有控制物体的质量相同
【详解】
（1）[1][2]在探究物体所受重力大小与物体
解析：托盘天平 弹簧测力计 物体所受的重力与质量成正比 竖直向下 水平 不可行 没有控制物体的质量相同
【详解】
（1）[1][2]在探究物体所受重力大小与物体质量的关系的过程中，需要测量物体的质量和所受的重力，需要的测量工具有天平、弹簧测力计。
[3]分析表中实验数据，

得出g是一个常数，所以得出结论是：物体所受重力与其质量成正比。
（2）[4][5]该组同学在探究重力方向时，实验装置如图所示，操作如下:将该装置放在桌面上如图所示的位置后，剪断悬线OA，小球会沿竖直方向下落，说明重力的方向是竖直向下；逐渐减小木板M与桌面的夹角a，当a=0时，悬线OA与虚线重合，悬线恰好在竖直方向上，与水平方向垂直，则说明M所在的桌面水平。
（3）[6][7]这种探究方法不可行，理由是：要探究物体所受重力的大小是否与形状有关，应控制橡皮泥的质量相同，改变橡皮泥的形状，测橡皮泥在不同形状时的重力，从而得出结论。题中没有保持橡皮泥的质量不同，故不可行。
21．匀速直线 甲、丙 不能 压力和接触面的粗糙程度都不相同 接触面粗糙程度 拉 2.3 C
【详解】
（1）[1]探究“滑动摩擦力的大小与哪些因素有关”
解析：匀速直线 甲、丙 不能 压力和接触面的粗糙程度都不相同 接触面粗糙程度 拉 2.3 C
【详解】
（1）[1]探究“滑动摩擦力的大小与哪些因素有关”的实验中，根据二力平衡的知识，为了能够使弹簧测力的拉力大小与木块受到的摩擦力大小相等，应该用弹簧测力计拉着木块做匀速直线运动。
（2）[2]要探究滑动摩擦力的大小与压力的大小是否有关，根据控制变量法可知需要控制接触面粗糙程度相同，改变压力大小，所以应该选择甲、丙两图。
（3）[3][4]比较乙、丙两图发现，接触面受到的压力和粗糙程度都不同，不能得到正确结论。
（4）[5]要研究滑动摩擦力与接触面积大小是否有关，根据控制变量法可知需要控制压力和接触面粗糙程度相同，只改变接触面积大小。
（5）[6]木块没有被拉动前，处于静止状态，有一个运动的趋势，受到静摩擦力的作用，因为受到平衡力的作用，所以弹簧测力计对木块也有一个拉力（弹簧测力计示数），且该静摩擦力的大小会随着拉力变化，直到达到最大，木块开始运动。
[7]由图丁可知，在0~4s，弹簧测力计木块的拉力随着时间的增加而增加，且在第4s时达到最大为2.3N，此时木块开始运动。所以要使木块由静止开始运动，至少要用2.3N的水平拉力拉木块。
[8]如果实验时木块所受的拉力是2N，由图丁可知，0~4s木块处于静止状态，则木块可能处于静止状态或者匀速直线运动状态。故ABD方便合题意，C符合题意。
故选C。
二
22．各个方向 ＜ ＞
【详解】
（1）[1]比较A、B可知，在液体内部的同一深度，橡皮膜的方向不同，U形管的液面高度差是相同的，即向各个方向的压强都是相等的。
（2）[2]由图D可知
解析：各个方向 ＜ ＞
【详解】
（1）[1]比较A、B可知，在液体内部的同一深度，橡皮膜的方向不同，U形管的液面高度差是相同的，即向各个方向的压强都是相等的。
（2）[2]由图D可知，a液体的深度要大于b液体的深度，橡皮膜没有发生形变，说明此处的压强相同，根据p=ρgh可知，a的密度要小于b的密度，即ρa＜ρb。
[3]图E中，c液体的深度要大于c液体的深度，橡皮膜向左发生了形变，说明右侧的压强大，根据p=ρgh可知，a的密度要大于c的密度，即ρa＞ρc。
二
23．物体排开液体的体积（或物体浸入液体的体积） 液体密度 DE（或ADE） 9 5
【详解】
（1）[1][2]分析实验步骤、、、，物体排开液体的
解析：物体排开液体的体积（或物体浸入液体的体积） 液体密度 DE（或ADE） 9 5
【详解】
（1）[1][2]分析实验步骤、、、，物体排开液体的体积不同，液体的密度相同，弹簧测力计的大小不同，即浮力不同，故浮力与物体排开液体的体积有关；分析实验步骤、、，物体排开液体的体积相同，液体的密度不同，弹簧测力计的示数不同，即浮力不同，故可以说明浮力的大小与液体的密度有关。
（2）[3]探究浮力大小与物体浸没在液体中的深度有无关系，则液体的密度相同，排开液体的体积相同，深度不同，故选择DE（或ADE）。
（3）[4][5]据图像所知，当圆柱体下降高度为零时，物体悬挂在空中，此时拉力与重力平衡，弹簧测力计的示数即为重力，故为9N；圆柱体浸没在水中时，浸没后，h变大，浮力不变，故此时的拉力为4N，此时受到的浮力是

故受到的浮力是5N；
[6][7] 圆柱体的体积是

故圆柱体的体积是；圆柱体的质量为

圆柱体的密度是

故圆柱体的密度是。
（4）[8]将该圆柱体浸没在某种液体中，弹簧测力计的示数为，则该圆柱体的浮力为

该液体的密度为

故该液体的密度为。
24．质量 不同 B 远 永远做匀速直线运动 平衡 不是 拉力与摩擦力不在同一条直线上、大小也不相等
【详解】
(1)[1]让质量不同的两个钢球A
解析：质量 不同 B 远 永远做匀速直线运动 平衡 不是 拉力与摩擦力不在同一条直线上、大小也不相等
【详解】
(1)[1]让质量不同的两个钢球A、B(mA>mB)从同一斜面上相同的高度处由静止滚下，控制到达水平面的速度相同，可以探究动能大小与质量的关系。
[2][3]让质量不同的两个钢球A、B(mA>mB)从同一斜面上相同的高度处由静止滚下，可以通过比较钢球在水平面上推动木块移动的距离远近来判断动能大小，质量不同的两个钢球到达水平面速度相同时，钢球在水平面上推动木块移动的距离，质量小的钢球在水平面上推动木块移动的距离小，则动能小，即B的动能小。
[4]水平面越光滑，对木块的阻力越小，则木块移动的距离越远。
[5]因为钢球撞击木块使木块具备一定的初始速度，若水平面绝对光滑，木块将永远做匀速直线运动。
(2)[6]平衡状态指物体保持静止状态或者匀速直线运动状态，实验过程中弹簧测力计斜向上拉动物块时，也可使物块在长木板上沿水平方向做匀速直线运动，此过程中物块处于平衡状态。
[7][8]弹簧测力计斜向上拉动物块时，拉力与摩擦力不在同一直线上、大小也不相等，所以弹簧测力计对物块的拉力和物块受到的滑动摩擦力不是一对平衡力。
[9]沿水平方向拉物块做匀速直线运动，物体受到的摩擦力和拉力是一对平衡力，分析表中数据发现物体受到的摩擦力与压力成正比，进一步对数据分析发现，物体受到的摩擦力是压力的0.3倍，则此次实验中滑动摩擦力的大小与压力之间存在关系式

25．右 便于测量力臂 4 不能 变小
【详解】
（1）[1][2]调节杠杆在水平位置平衡，杠杆右端偏高，右端的平衡螺母应向上翘的右端移动。使杠杆在水平位置平衡，若是实验前
解析：右 便于测量力臂 4 不能 变小
【详解】
（1）[1][2]调节杠杆在水平位置平衡，杠杆右端偏高，右端的平衡螺母应向上翘的右端移动。使杠杆在水平位置平衡，若是实验前，是为了排除杠杆自重对实验的影响；实验时目的是便于测量力臂此处是实验前，故目的是为了排除杠杆自重对实验的影响。
（2）[3][4] 设一个钩码重为G，杠杆一个小格是L，根据杠杆的平衡条件：
FALA＝FBLB
即
3G×4L＝FB×3L
解得
FB＝4G
当杠杆平衡后，将A、B两位置下方所挂钩码同时朝支点O点移动一小格，此时左右两边的力臂同时减小相同的大小，根据杠杆平衡条件得
3G×3L≠4G×2L
所以杠杆不会平衡。
（3）[5] 如图丙所示，保持B点不变，现将弹簧测力计从C位置移到D位置，此时F的力臂变长，根据杠杆的平衡条件，力变小。
26．(1)1.96N；(2)2.16N，1.76N
【分析】
根据问题中对于重力和合力的提问可知，本题考查重力和合力的计算，根据重力的计算公式以及同一条直线上力的合成进行求解。
【详解】
(1)由得：苹
解析：(1)1.96N；(2)2.16N，1.76N
【分析】
根据问题中对于重力和合力的提问可知，本题考查重力和合力的计算，根据重力的计算公式以及同一条直线上力的合成进行求解。
【详解】
(1)由得：苹果受到的重力为：

(2)苹果上升过程中所受重力与阻力方向相同，所以合力的大小为：

苹果在下降过程中所受重力方向与阻力方向相反，所以合力大小为：

27．（1）2N；（2）2×10﹣4m3；（3）4×103kg/m3
【详解】
（1）由图知，物体浸没在水中时，弹簧测力计的示数为6N，物体受到的浮力为
（2）物体的质量为
因为物体浸没在水中，物体体
解析：（1）2N；（2）2×10﹣4m3；（3）4×103kg/m3
【详解】
（1）由图知，物体浸没在水中时，弹簧测力计的示数为6N，物体受到的浮力为

（2）物体的质量为

因为物体浸没在水中，物体体积等于排开水的体积，物体体积为

（3）物体密度为

答：（1）物体受到的浮力为2N。
（2）物体的体积为2×10﹣4m3。
（3）物体的密度为4×103kg/m3。
28．（1）；（2）300W；（3）83.3%；（4）1.25m
【详解】
解：（1）重物还没挂在滑轮组装置前对水平地面的压强
=2×103Pa
（2）由图可知在2～3s内，重物做匀速运动，v3=2.50
解析：（1）；（2）300W；（3）83.3%；（4）1.25m
【详解】
解：（1）重物还没挂在滑轮组装置前对水平地面的压强
=2×103Pa
（2）由图可知在2～3s内，重物做匀速运动，v3=2.50m/s，拉力F3=40N，因为从动滑轮上直接引出的绳子股数（承担物重的绳子股数）n=3，所以拉力F的作用点下降的速度
v3′=3v3=3×2.50m/s=7.5m/s
拉力做功功率（总功率）

（3）在2~3s内，滑轮组的机械效率

（4）在2～3s内，拉力做的功
W3=P总t3=300W×1s=300J
在1～2s内，拉力做的功
W2=W-W3=487.5J-300J=187.5J
1~2s内拉力大小
