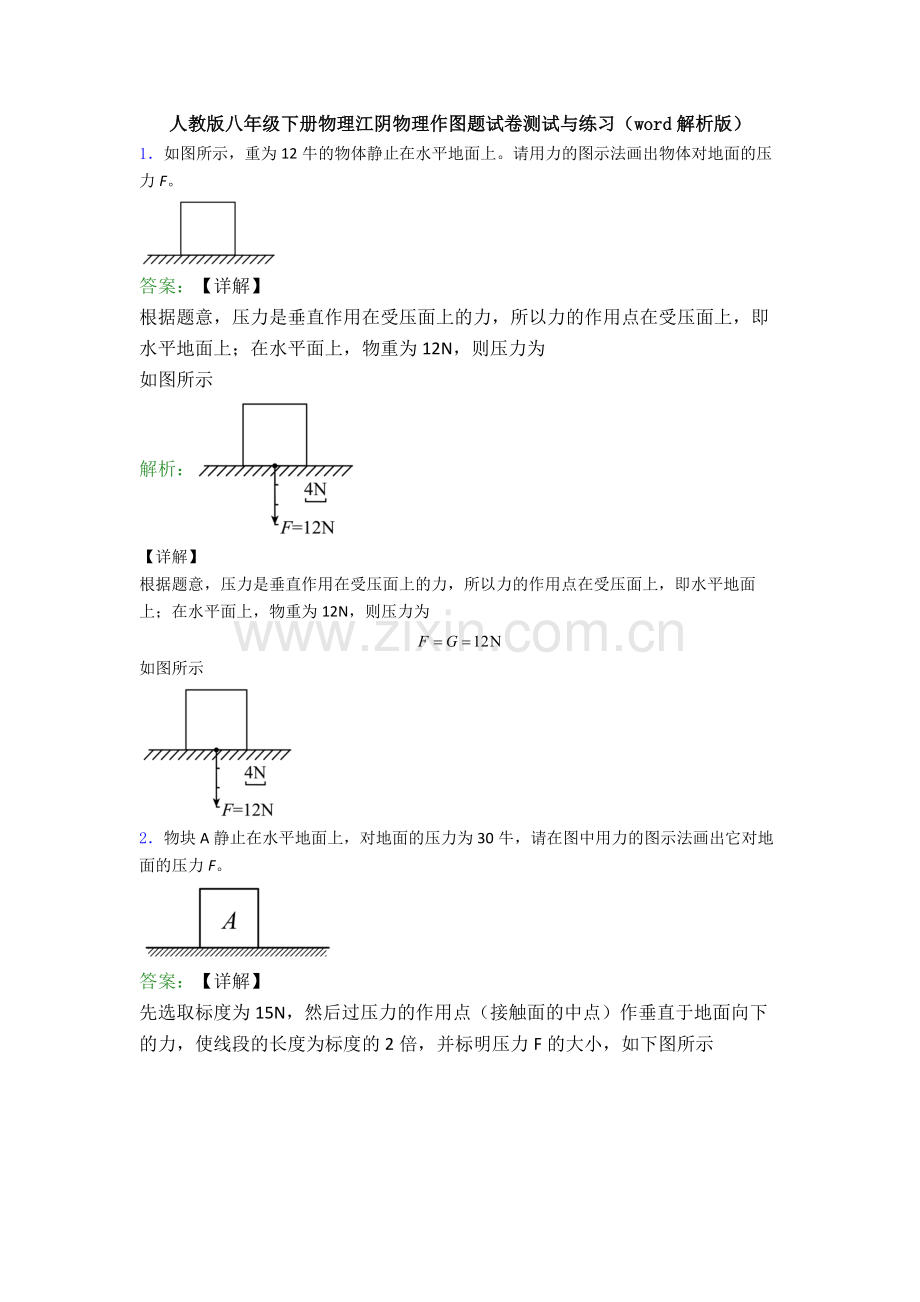

人教版八年级下册物理江阴物理作图题试卷测试与练习（word解析版）
1．如图所示，重为12牛的物体静止在水平地面上。请用力的图示法画出物体对地面的压力F。

答案：【详解】
根据题意，压力是垂直作用在受压面上的力，所以力的作用点在受压面上，即水平地面上；在水平面上，物重为12N，则压力为
如图所示
解析：
【详解】
根据题意，压力是垂直作用在受压面上的力，所以力的作用点在受压面上，即水平地面上；在水平面上，物重为12N，则压力为

如图所示

2．物块A静止在水平地面上，对地面的压力为30牛，请在图中用力的图示法画出它对地面的压力F。

答案：【详解】
先选取标度为15N，然后过压力的作用点（接触面的中点）作垂直于地面向下的力，使线段的长度为标度的2倍，并标明压力F的大小，如下图所示
解析：
【详解】
先选取标度为15N，然后过压力的作用点（接触面的中点）作垂直于地面向下的力，使线段的长度为标度的2倍，并标明压力F的大小，如下图所示

3．一物体静止在斜面上，如图所示，物体受到的斜面的支持力为8N，请在图中作出压力的示意图。

答案：【详解】
压力的方向是垂直于斜面向下的，压力的大小为8N，作用点在接触面的中点，压力的示意图如图所示
解析：
【详解】
压力的方向是垂直于斜面向下的，压力的大小为8N，作用点在接触面的中点，压力的示意图如图所示

4．如图所示，重为3N的木箱A随平板车一起向左做匀速直线运动，画出木箱A受力的示意图。

答案：【详解】
木箱在竖直方向上受竖直向下的重力G，竖直向上的支持力F作用；木箱A在竖直方向上静止，处于平衡状态，由二力平衡条件得：；木箱与小车一起在水平方向上做匀速直线运动，处于平衡状态，则木箱在水平
解析：
【详解】
木箱在竖直方向上受竖直向下的重力G，竖直向上的支持力F作用；木箱A在竖直方向上静止，处于平衡状态，由二力平衡条件得：；木箱与小车一起在水平方向上做匀速直线运动，处于平衡状态，则木箱在水平方向上不受力；从木箱A的重心沿重力与支持力的方向作出两力的示意图。如图所示：

5．如图所示，水平传送带上的物体正在向右加速运动，请画出物体所受力的示意图。

答案：【详解】
水平传送带上的物体正在向右加速运动，在竖直方向上，物体受到重力和传送带的支持力作用，这两个力是一对平衡力。相对于传送带来讲，物体有向左运动的趋势，物体受到向右的摩擦力作用。过物体重心，分
解析：
【详解】
水平传送带上的物体正在向右加速运动，在竖直方向上，物体受到重力和传送带的支持力作用，这两个力是一对平衡力。相对于传送带来讲，物体有向左运动的趋势，物体受到向右的摩擦力作用。过物体重心，分别沿竖直向上和竖直向下的方向画一条有向线段，分别用G和F表示，即为其重力和支持力示意图，因为这两个力是一对平衡力，所以作图时两条线段长度要相等；过物体重心，沿水平向右的方向画一条有向线段，用f表示，即为其所受摩擦力示意图。如图所示：

6．作图题：旅行箱在拉力作用下静止于图示状态，O点为旅行箱的重心，A为拉力的作用点，请在图中画出旅行箱的重力以及最小拉力F的示意图。

答案：【详解】
重力方向竖直向下，从重心O沿竖直向下的方向画一条带箭头的线段，并用符号G表示；阻力和阻力臂不变，由杠杆平衡条件可知，动力臂越长，动力越小，图中B点支点，以支点B到A的距离为力臂是最大力臂
解析：
【详解】
重力方向竖直向下，从重心O沿竖直向下的方向画一条带箭头的线段，并用符号G表示；阻力和阻力臂不变，由杠杆平衡条件可知，动力臂越长，动力越小，图中B点支点，以支点B到A的距离为力臂是最大力臂，力与力臂垂直，由此过A点作BA的垂线，方向向上，如图所示

7．如图所示，用杠杆（自重忽略不计）将重物吊起，O点是支点。请画出动力F1的力臂和阻力F2的示意图。

答案：【详解】
延长力F1的作用线，从支点O向F1的作用线引垂线段，垂线段的长即为其力臂l1；杠杆受到的阻力是物体对杠杆的拉力，方向竖直向下，作用点在杠杆上，由此画出阻力F2的示意图。如图所示：
解析：
【详解】
延长力F1的作用线，从支点O向F1的作用线引垂线段，垂线段的长即为其力臂l1；杠杆受到的阻力是物体对杠杆的拉力，方向竖直向下，作用点在杠杆上，由此画出阻力F2的示意图。如图所示：

8．如图所示，某剧组因拍摄节目需要，设计通过拉力装置来改变照明灯的高度。轻质杠杆ABO可绕O点转动。请在图中画出杠杆所受拉力的力臂l1。

答案：【详解】
过支点O作垂直于动力作用线的垂线段即为杠杆所受拉力的力臂l1，如图所示：
解析：
【详解】
过支点O作垂直于动力作用线的垂线段即为杠杆所受拉力的力臂l1，如图所示：

9．如图所示，画出铅球对手的作用力F对支点O的力臂l。

答案：【详解】
过O点做力F的垂线，垂线段即为力F的力臂l，如图所示：
解析：
【详解】
过O点做力F的垂线，垂线段即为力F的力臂l，如图所示：

10．如图所示，杠杆OCA处于水平平衡状态，画出此时动力F的力臂L1和杠杆在C点受到的阻力F2。

答案：【详解】
过支点O作动力F的垂线段，即为动力臂L1；点C处用细绳悬挂一重物，重物对杠杆的竖直向下的拉力为阻力，作用点在C点。如图所示：
解析：
【详解】
过支点O作动力F的垂线段，即为动力臂L1；点C处用细绳悬挂一重物，重物对杠杆的竖直向下的拉力为阻力，作用点在C点。如图所示：

11．如图所示，用两个滑轮组成滑轮组提升重物，请画出滑轮组最省力的绕法。

答案：【详解】
图中有一个动滑轮和一个定滑轮，要求最省力，则从动滑轮开始绕线时绳子段数最多，最省力，绕绳方法；绳子先系在动滑轮的上挂钩，绕过上面的定滑轮，再绕过动滑轮，如图所示
解析：
【详解】
图中有一个动滑轮和一个定滑轮，要求最省力，则从动滑轮开始绕线时绳子段数最多，最省力，绕绳方法；绳子先系在动滑轮的上挂钩，绕过上面的定滑轮，再绕过动滑轮，如图所示

12．如图所示，用向下的力拉绕在滑轮组上的绳子的一端，10s内绳子自由端移动了1.5m，重物上升了0.5m，画出滑轮组的绕线情况。

答案：【详解】
由题意可知，向下拉绳子时，承担动滑轮和物体总重的绳子有效股数
根据“奇动偶定”的原则，绳子的固定端应先系在动滑轮挂钩上，据此绕线，如图所示：
解析：
【详解】
由题意可知，向下拉绳子时，承担动滑轮和物体总重的绳子有效股数

根据“奇动偶定”的原则，绳子的固定端应先系在动滑轮挂钩上，据此绕线，如图所示：

13．如图所示工人用滑轮组省力将货物提至高处，请在图中画出绕线方式。

答案：【详解】
由工人站在地上可知拉力方向向下，绳子先系在定滑轮的固定挂钩上，然后再绕过下面的动滑轮再向上绕到定滑轮上，依次反复，如图所示：
解析：
【详解】
由工人站在地上可知拉力方向向下，绳子先系在定滑轮的固定挂钩上，然后再绕过下面的动滑轮再向上绕到定滑轮上，依次反复，如图所示：

14．如图所示，请画出最省力的绕线方法。

答案：【详解】
图中滑轮组由2个定滑轮和2个动滑轮组成，要使该滑轮组最省力，则需要承担物重的绳子段数最多，即n最多为5，所以绳子要先系在动滑轮上面的挂钩上，依次向外绕线，如下图
解析：
【详解】
图中滑轮组由2个定滑轮和2个动滑轮组成，要使该滑轮组最省力，则需要承担物重的绳子段数最多，即n最多为5，所以绳子要先系在动滑轮上面的挂钩上，依次向外绕线，如下图

15．如图，利用所示的滑轮组拉着物体A以最省力的绕线方式沿水平方向做匀速直线运动。

答案：【详解】
水平滑轮组中有一个动滑轮，滑轮组最省力时，为动滑轮上绳子的段数最多，有三段，绳子由动滑轮的左挂钩为连接起点反向绕成，如下图所示：
解析：
【详解】
水平滑轮组中有一个动滑轮，滑轮组最省力时，为动滑轮上绳子的段数最多，有三段，绳子由动滑轮的左挂钩为连接起点反向绕成，如下图所示：
