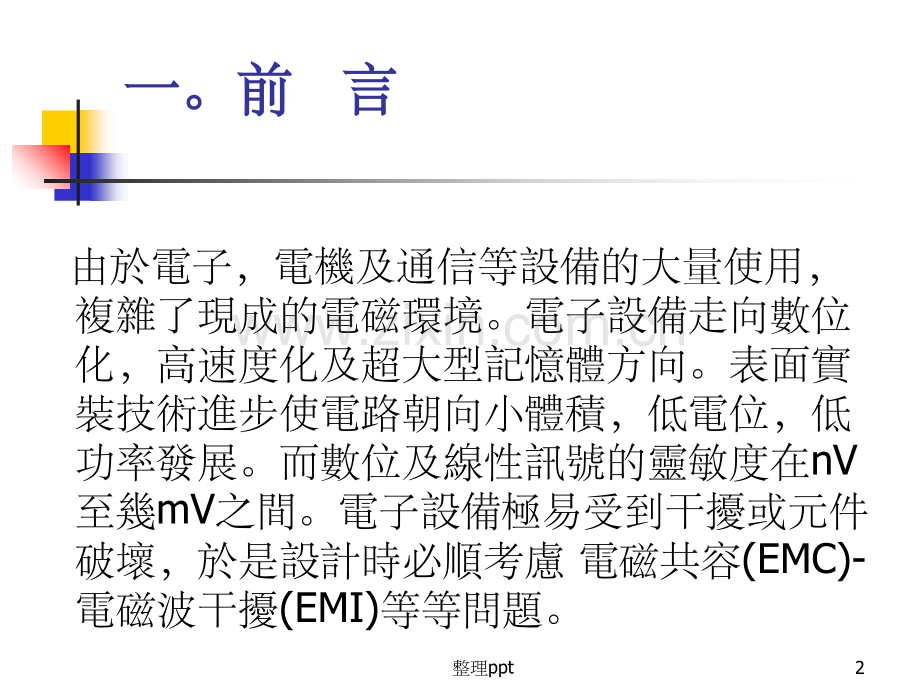

晶片磁珠及晶片電感器產品簡介TRIO Technology Co.Ltd.主講人：Broger 200309 James 製1整理ppt一。前一。前 言言 由於電子，電機及通信等設備的大量使用，複雜了現成的電磁環境。電子設備走向數位化，高速度化及超大型記憶體方向。表面實裝技術進步使電路朝向小體積，低電位，低功率發展。而數位及線性訊號的靈敏度在nV至幾mV之間。電子設備極易受到干擾或元件破壞，於是設計時必順考慮 電磁共容(EMC)-電磁波干擾(EMI)等等問題。2整理ppt前言 晶片型磁珠及晶片型電感器為表面實裝EMI防治的元件，隨著前訴電磁嫃擾防治因應而生。三集瑞(TRIO)於十年前投入電感性產品，傳統磁珠，電感，及晶片型磁珠，晶片型電感器，SMD 繞線式電感，高頻陶磁等生產行列，十年來承蒙業界的照顧，本公司將繼續本著為大家服務的精神來服務業界。3整理ppt二。專有名詞之介紹n什麼是EMI 當不需要之電壓或電流存在且嚴重影響裝置之性能時則稱發生了電磁干擾。這些電壓或電流經由傳導或電磁輻射到達會受損裝置。什麼是RFI 電磁干擾的問題是從無線通信的領域中提出，故被稱為無線頻率干擾。4整理ppt專有名詞之介紹n什麼是EMC EMC 定位在環境電磁工程或電磁相容性。根據EMC的狹義定義，是對機器或系統的製造業者，要求不僅能將來自機器或系統的電磁性發射抑製在某限度值內，而且要提高機器或系統的雜訊抗干擾性，在所遭遇的環境中，避免性能變壞和造成錯誤動作或系統本身及在工作境下與預期功能相同時之滿意情況，不會造成電磁干擾，稱之為電磁相容性5整理ppt解決解決 EMC 之重要觀念之重要觀念n1、EMC 在於設計，而不在於修改，切記!n2、因為設計是屬於事前工作，而修改是屬於n 事後工作。n3、為什麼要修改呢？因為事前未盡周詳考慮規劃，才會造成事n 後之修改。總之，EMC 是設計出來，而不n 是修改出來。n4、設計勝於修改，並且降低成本，縮短工時n 時間，提高工作效率，提早進入市場。6整理ppt解決或預測 EMI 問題1.確認雜訊的來源 2.找出雜訊用以幅射or傳導之路徑7整理pptNoise：nn任何明顯的訊號能量足以造成未預期或不想有的電路功能，或是造成不正常的EMC表現，像是產品無法通過例行性之檢驗或是在特定的訊號下產品無法正常運作如何斷定一訊號是預期的或是非預期的訊號(雜訊)頻寬：主要的訊號能量所在的頻率範圍 傳播摸式：一般模式或差動(微分)模式8整理ppt雜訊形成的原因n雜訊成因(NOISE)：nA.純質雜訊：因元件本身不規則變化所致，例如：熱雜訊。nB.人為雜訊：馬達，無線電，發射機等。nC.自然界之擾動：如，閃電，打雷等。n 干擾行徑：nA.放射性干擾：以主動元件散發為主及自然界擾動。nB.傳導性干擾：以 Layout 機構導線所形成。1.導線對導線的干擾2.接地對接地阻抗引干擾3.機殼對機殼的干擾4.機殼對傳導線的干擾5.其它因素等nC.電源高週波干擾：Switch power 相位等。1.輻射性共模干擾(為相位差異干擾)2.輻射性異模干擾(為相位差異干擾)3.電力線與電源系統的干擾9整理ppt (1)、電感(INDUCTOR)兩端元件 單位:亨利(HENRY)L 單位符號:H 電感量為電感器最重要的特性,其定義是由線圈中通過1安培的電流產生一 韋匝的磁通鏈,其電感為1亨利.三、常用特性簡介:10整理ppt (2)、電阻(RESISTOR)單位:歐姆(OHM)R 單位符號:定律:物質對電流的阻力稱為電阻.正確的稱呼是直流電 阻,因為在交流高頻時,銅線會發生集膚效應(電流經導 體的表面)故每個頻率點的有效阻值是不一樣的.11整理ppt (3)、品質因素 Q (Q FACTOR)品質因素乃元件中儲存能量和消耗能量的比值,又 稱品質因子,反映產品品質的好壞.電感器中可視為已知 頻率.12整理ppt一是依直流重疊特性之L值變異範圍來定義:例:L/L 0A=10%MAX.L/L 0A=20%MAX或 L=00.0 uH MIN.L=L 0A-LxA 直流電重疊特性也就是量測電感的飽和特性,故此 時通常用Isat來表示.0.9L 0A0.8L xAIDCL(4)、額定電流 IDC(RATED CURRENT)額定電流的定義有兩項.13整理pptn二是依溫升條件來定義.n例:T=20MAX 或 T=40MAX.n 意即在電流下,因電感器本身所存在的內阻因通過電流而發生的溫度(熱能損耗)範圍,故此時通常用Irms來表示.n若同時定義兩者時便用IDC來表示.14整理ppt四、電感器的一般分類:(1)、線性電感電 SMD TYPE (表面粘著式)感 非線性電感 (傳統式有導線)電感(DIP TYPE)15整理ppt(2)、CI:積層式電感(晶片電感)CCI:積層式SMD高頻電感 CM:繞線式SMD電感.CCM:繞線式高頻陶瓷電感.SMD TYPE SDR:繞線式SMD大電流電感.(表面粘著式)SDS:繞線式SMD大電流電感 (外加磁屏蔽)SDO:繞線式SMD大電流電感 SDOS:繞線式SMD大電流感 (外加磁屏蔽)16整理ppt(3)、AL:色碼電感 電感(DIP TYPE)PK:DR線圈.傳統式有導線 SC:空心線圈 TR:環形線圈17整理ppt 電感器的作用可分為電源濾波扼流圈,交流 扼流圈(包括電感線圈)和飽扼流圈等種類.(1)、電源濾波扼流圈 電源濾波扼流圈主要用於平滑整流向 的直流成份,減少其波紋電壓,以滿足 電子設備對直流電源的要求.五、電感器的作用:18整理ppt (2)、交流扼流圈 交流扼流圈交流扼流圈用於回路中,作 為平衡,整流,限流和濾波等感性元件 來使用.(3)、飽和扼流圈 飽和扼流圈用於穩壓和調整線路中,通 過調整電路中的感抗來達到穩定或調 節電壓的目的,其主要用在大功率或特 殊要求之埸合.19整理ppt (4)、電感線圈 電感線圈多用於高頻電路中,如濾波器用 電感線圈,振蕩回路電感線圈,高頻扼流圈,噪 音濾波線圈,電感線圈的鐵芯較多也有采用坡 莫粉末磁芯,非晶質等軟磁合金等,電感線圈的 主要技術指標為電感量和品質因數,在某些場 合對電感的溫度穩定性也有一定的要求.20整理ppt (1)、電腦資訊業:個人電腦,手提式PC及其 周邊裝置.(2)、通迅機器業:多功能電話機,數據傳真 機,手機.(3)、民生電子業:數位電視,VTR.(4)、OA機器業:影印機,傳真機.(5)、IA機器定業:DVD player,Web pab.(6)、FCC標準出口下的所有電子產品.六、應用範圍:21整理ppt感謝大家的觀賞請多多指導!。22整理ppt
