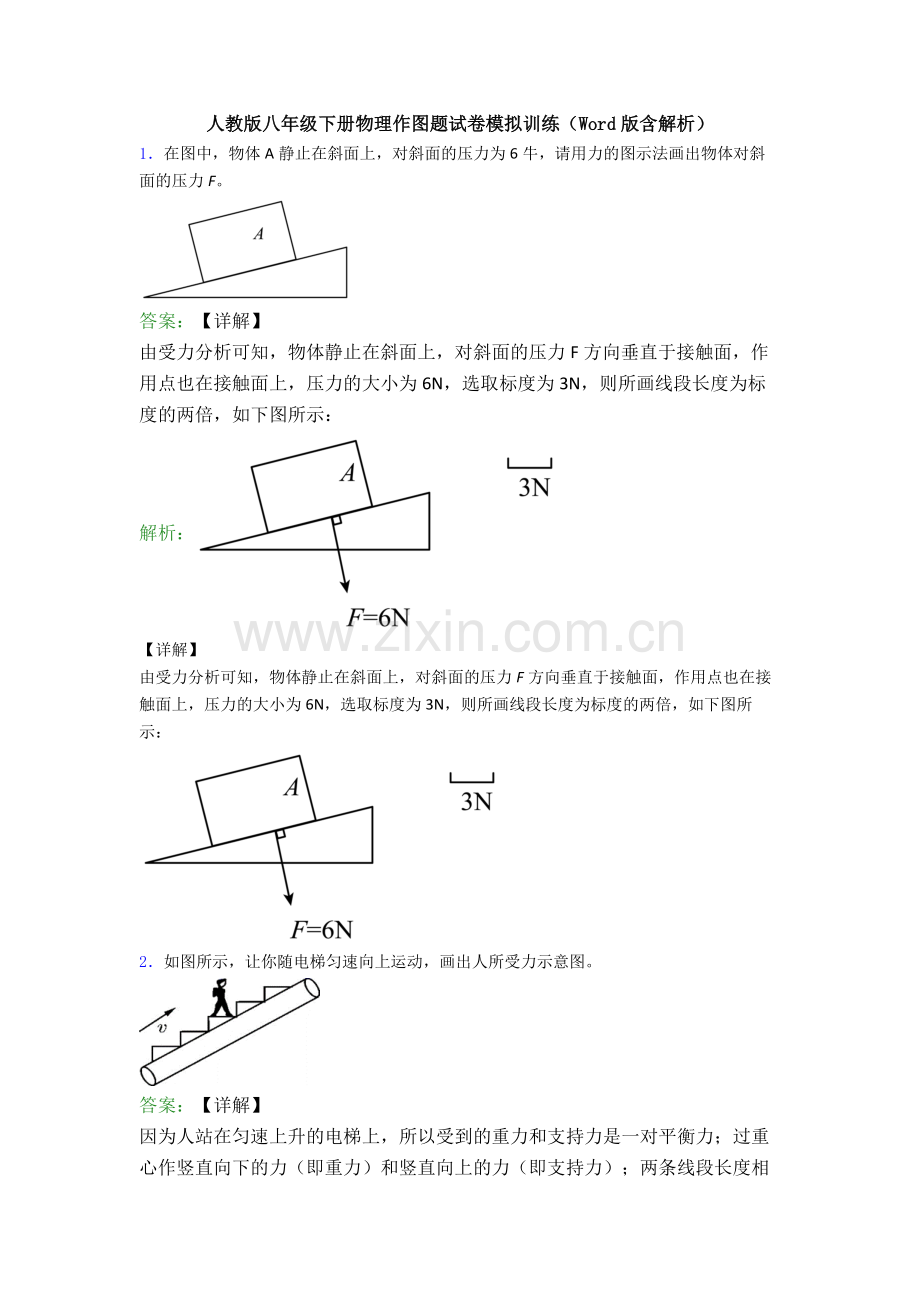

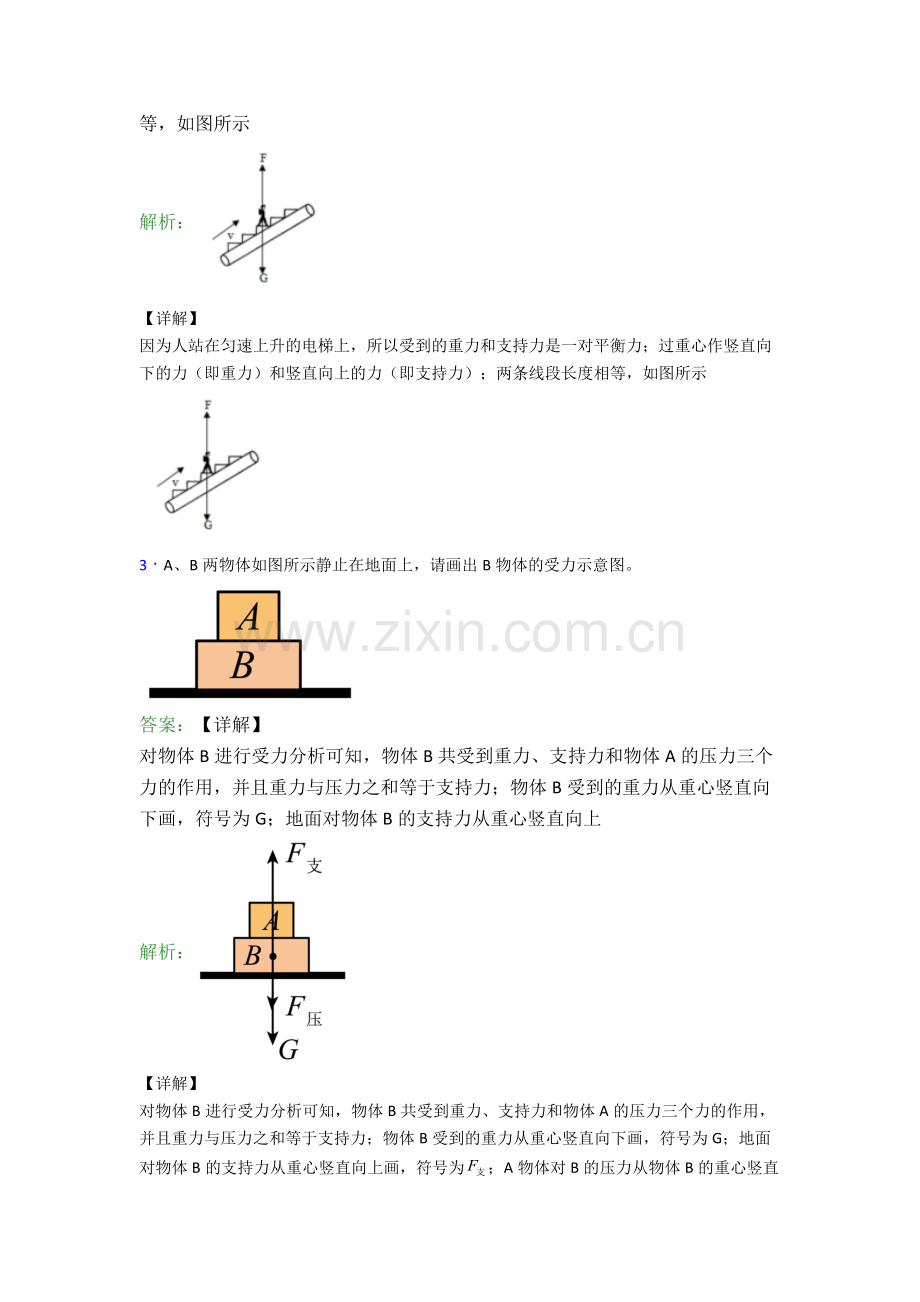

人教版八年级下册物理作图题试卷模拟训练（Word版含解析）1在图中，物体A静止在斜面上，对斜面的压力为6牛，请用力的图示法画出物体对斜面的压力F。答案：【详解】由受力分析可知，物体静止在斜面上，对斜面的压力F方向垂直于接触面，作用点也在接触面上，压力的大小为6N，选取标度为3N，则所画线段长度为标度的两倍，如下图所示：解析：【详解】由受力分析可知，物体静止在斜面上，对斜面的压力F方向垂直于接触面，作用点也在接触面上，压力的大小为6N，选取标度为3N，则所画线段长度为标度的两倍，如下图所示：2如图所示，让你随电梯匀速向上运动，画出人所受力示意图。答案：【详解】因为人站在匀速上升的电梯上，所以受到的重力和支持力是一对平衡力；过重心作竖直向下的力（即重力）和竖直向上的力（即支持力）；两条线段长度相等，如图所示解析：【详解】因为人站在匀速上升的电梯上，所以受到的重力和支持力是一对平衡力；过重心作竖直向下的力（即重力）和竖直向上的力（即支持力）；两条线段长度相等，如图所示3A、B两物体如图所示静止在地面上，请画出B物体的受力示意图。答案：【详解】对物体B进行受力分析可知，物体B共受到重力、支持力和物体A的压力三个力的作用，并且重力与压力之和等于支持力；物体B受到的重力从重心竖直向下画，符号为G；地面对物体B的支持力从重心竖直向上解析：【详解】对物体B进行受力分析可知，物体B共受到重力、支持力和物体A的压力三个力的作用，并且重力与压力之和等于支持力；物体B受到的重力从重心竖直向下画，符号为G；地面对物体B的支持力从重心竖直向上画，符号为；A物体对B的压力从物体B的重心竖直向下画，符号为，如图所示：4在如图中画出足球对斜面的压力的示意图。答案：【详解】足球对斜面的压力作用点在斜面，方向垂直于斜面向下，如图所示解析：【详解】足球对斜面的压力作用点在斜面，方向垂直于斜面向下，如图所示5一足球静止在水平地面上，如图所示，画出足球所受力的示意图。答案：【详解】过足球的重心，分别沿竖直向下和竖直向上的方向画一条有向线段，并分别用G和F表示，即为其所受重力和支持力的示意图，因为这两个力是一对平衡力，大小相等，所以，作图时两条线段的长度要相等。如图解析：【详解】过足球的重心，分别沿竖直向下和竖直向上的方向画一条有向线段，并分别用G和F表示，即为其所受重力和支持力的示意图，因为这两个力是一对平衡力，大小相等，所以，作图时两条线段的长度要相等。如图所示：6仰卧起坐运动是以臀部为支点O，利用腹部发力，带动人体上半身往上运动，若腹部施力位置为M，请画出最小动力F。答案：【详解】由杠杆平衡条件F1l1F2l2可知，在阻力跟阻力臂的乘积一定时，动力臂越长，动力越小；图中支点在O点，因此OM作为动力臂最长，根据杠杆平衡原理可知动力的方向应该向上，过M点垂直于OM作解析：【详解】由杠杆平衡条件F1l1F2l2可知，在阻力跟阻力臂的乘积一定时，动力臂越长，动力越小；图中支点在O点，因此OM作为动力臂最长，根据杠杆平衡原理可知动力的方向应该向上，过M点垂直于OM作最小力F的示意图，如下图所示：7如图甲是一种活塞式抽水机的示意图，其中手柄AOB是一个杠杆，图乙是其简化示意图。请在图乙中画出：（1）作用在A点的最小动力F1及力臂l1；（2）阻力F2的力臂l2。答案：【详解】（1）由杠杆平衡条件可知，在阻力跟阻力臂的乘积一定时，动力臂越长，动力越小；图中支点在O点，因此OA作为动力臂l1最长；动力的方向应该向下，过点A垂直于OA向下作出最小动力F1的示意图。解析：【详解】（1）由杠杆平衡条件可知，在阻力跟阻力臂的乘积一定时，动力臂越长，动力越小；图中支点在O点，因此OA作为动力臂l1最长；动力的方向应该向下，过点A垂直于OA向下作出最小动力F1的示意图。（2）从支点O作阻力F2作用线的垂线，支点到垂足的距离为阻力臂l2；如图所示：8作图题：旅行箱在拉力作用下静止于图示状态，O点为旅行箱的重心，A为拉力的作用点，请在图中画出旅行箱的重力以及最小拉力F的示意图。答案：【详解】重力方向竖直向下，从重心O沿竖直向下的方向画一条带箭头的线段，并用符号G表示；阻力和阻力臂不变，由杠杆平衡条件可知，动力臂越长，动力越小，图中B点支点，以支点B到A的距离为力臂是最大力臂解析：【详解】重力方向竖直向下，从重心O沿竖直向下的方向画一条带箭头的线段，并用符号G表示；阻力和阻力臂不变，由杠杆平衡条件可知，动力臂越长，动力越小，图中B点支点，以支点B到A的距离为力臂是最大力臂，力与力臂垂直，由此过A点作BA的垂线，方向向上，如图所示9如图所示，轻质杠杆在力F1、F2的作用下（F2未画出）处于平衡状态。O为支点，L2为力F2的力臂，请在图中画出F1的力臂L1和力F2的示意图。答案：【详解】反向延长F1的作用线，过点O作F1作用线的垂线段，即为F1的力臂L1；过阻力臂L2的末端作垂直于L2的作用线，与杠杆的交点为F2的作用点，F2的方向向下，在线段末端标出箭头，标出阻力F2解析：【详解】反向延长F1的作用线，过点O作F1作用线的垂线段，即为F1的力臂L1；过阻力臂L2的末端作垂直于L2的作用线，与杠杆的交点为F2的作用点，F2的方向向下，在线段末端标出箭头，标出阻力F2。如下图所示10用如图所示的锤子拔钉子，请在A点画出使用最小的力F。答案：【详解】由杠杆的平衡条件F1L1F2L2知道，在阻力和阻力臂一定的条件下，当动力臂最大时，动力最小，即最省力。力臂越长越省力，最长的力臂即支点O与作用点A的连线，然后根据力臂的画法作出垂直于力解析：【详解】由杠杆的平衡条件F1L1F2L2知道，在阻力和阻力臂一定的条件下，当动力臂最大时，动力最小，即最省力。力臂越长越省力，最长的力臂即支点O与作用点A的连线，然后根据力臂的画法作出垂直于力臂的作用力即可，如下图11画出人站在地面利用如图滑轮组提升重物的正确绕线。答案：【详解】要使该滑轮组向下用力物体向上运动，应从定滑轮开始绕，绳子接到定滑轮的下端的挂钩，依次绕过动滑轮、定滑轮后，接到人的手上，如下图所示：解析：【详解】要使该滑轮组向下用力物体向上运动，应从定滑轮开始绕，绳子接到定滑轮的下端的挂钩，依次绕过动滑轮、定滑轮后，接到人的手上，如下图所示：12如图所示工人用滑轮组省力将货物提至高处，请在图中画出绕线方式。答案：【详解】由工人站在地上可知拉力方向向下，绳子先系在定滑轮的固定挂钩上，然后再绕过下面的动滑轮再向上绕到定滑轮上，依次反复，如图所示：解析：【详解】由工人站在地上可知拉力方向向下，绳子先系在定滑轮的固定挂钩上，然后再绕过下面的动滑轮再向上绕到定滑轮上，依次反复，如图所示：13小女孩要用如图装置提起重物，请画出该滑轮组达到此要求最省力的绕线方式。答案：【详解】要使滑轮组最省力，需要承担物重的绳子段数最多，所以要从动滑轮绕起。如图所示：解析：【详解】要使滑轮组最省力，需要承担物重的绳子段数最多，所以要从动滑轮绕起。如图所示：14如图所示，请画出滑轮组最省力的绕法。答案：【详解】对由一个动滑轮和一个定滑轮组成的滑轮组，可绕线方法有两股和三股两种，两种方法都达到了省力的目的，但拉力的方向不同，有三股绕线的方法拉力方向向上，有两股绕线的方法拉力方向向下，在不计滑轮自解析：【详解】对由一个动滑轮和一个定滑轮组成的滑轮组，可绕线方法有两股和三股两种，两种方法都达到了省力的目的，但拉力的方向不同，有三股绕线的方法拉力方向向上，有两股绕线的方法拉力方向向下，在不计滑轮自重及摩擦的情况下，动滑轮和重物由几股绳子承担，拉力就是滑轮组提升物重的几分之一。由此可知绳子股数越多越省力，根据题意滑轮组最省力的绕法是绳子股数最多，即三股绕线的方法。具体图形如下15如图所示，请画出最省力的绕线方法。答案：【详解】图中滑轮组由2个定滑轮和2个动滑轮组成，要使该滑轮组最省力，则需要承担物重的绳子段数最多，即n最多为5，所以绳子要先系在动滑轮上面的挂钩上，依次向外绕线，如下图解析：【详解】图中滑轮组由2个定滑轮和2个动滑轮组成，要使该滑轮组最省力，则需要承担物重的绳子段数最多，即n最多为5，所以绳子要先系在动滑轮上面的挂钩上，依次向外绕线，如下图
