初中物理故障电路和实验故障分析.doc

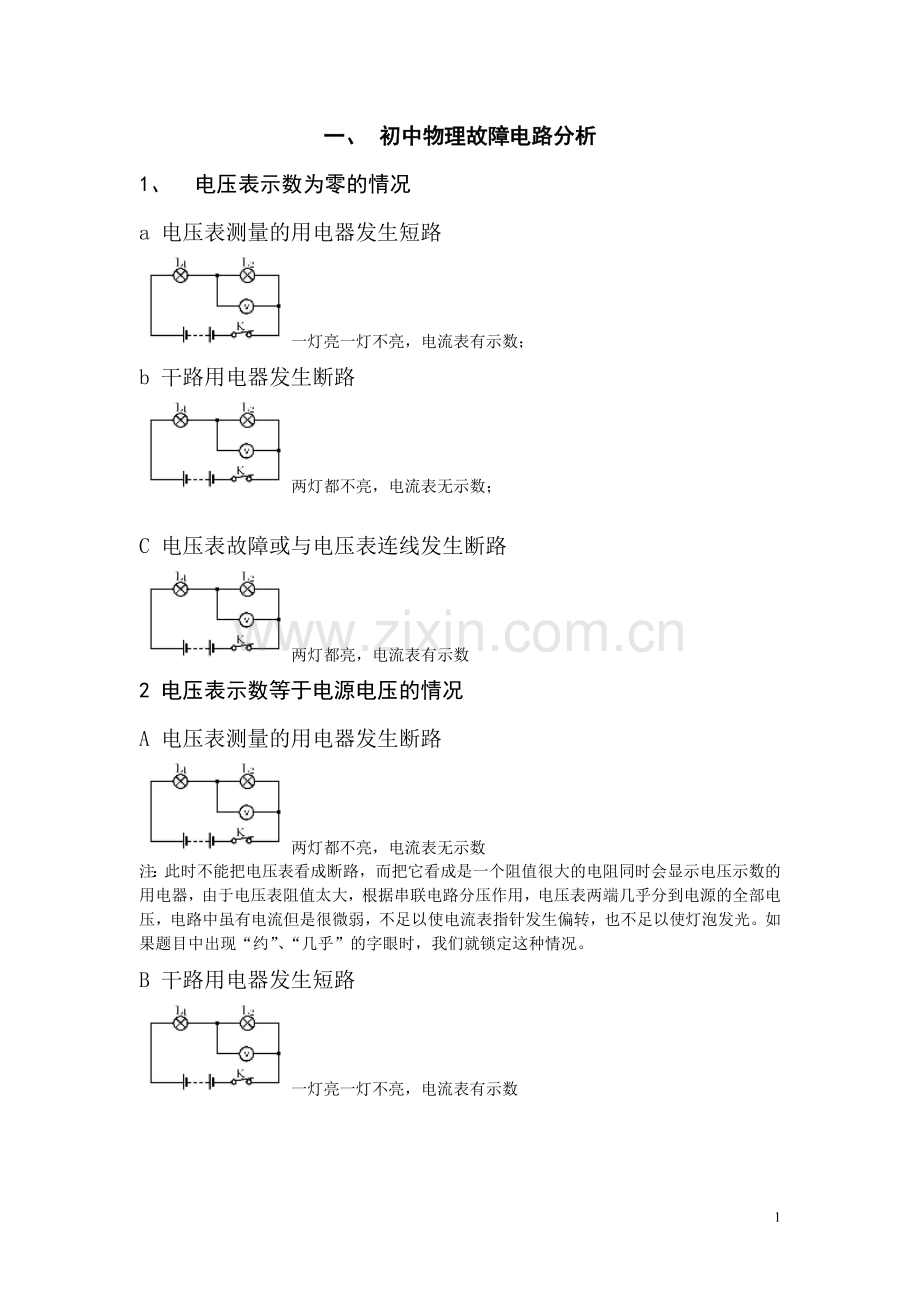

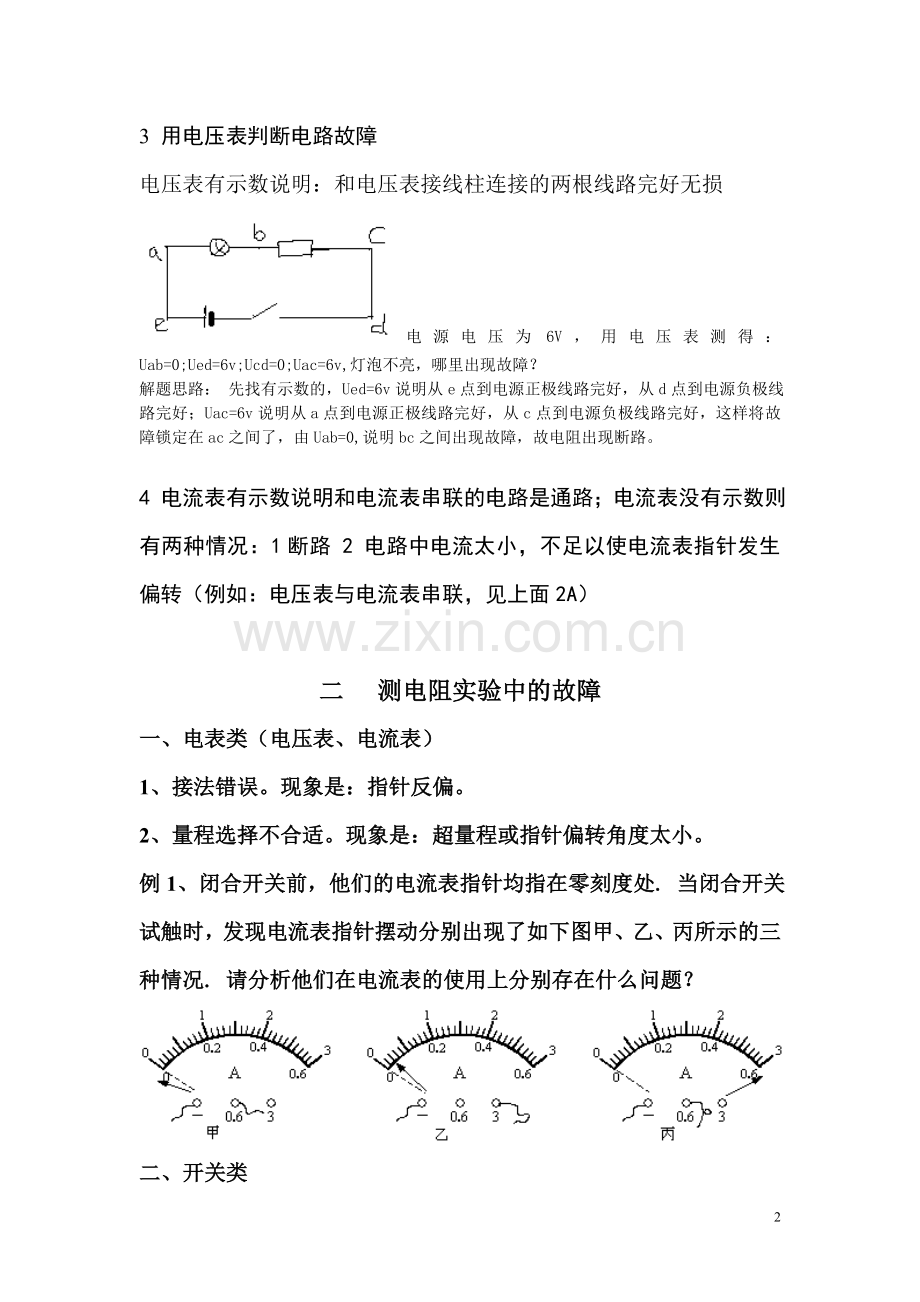

一、 初中物理故障电路分析1、 电压表示数为零的情况a 电压表测量的用电器发生短路一灯亮一灯不亮，电流表有示数；b 干路用电器发生断路两灯都不亮，电流表无示数；C 电压表故障或与电压表连线发生断路两灯都亮，电流表有示数2 电压表示数等于电源电压的情况A 电压表测量的用电器发生断路两灯都不亮，电流表无示数注：此时不能把电压表看成断路，而把它看成是一个阻值很大的电阻同时会显示电压示数的用电器，由于电压表阻值太大，根据串联电路分压作用，电压表两端几乎分到电源的全部电压，电路中虽有电流但是很微弱，不足以使电流表指针发生偏转，也不足以使灯泡发光。如果题目中出现“约”、“几乎”的字眼时，我们就锁定这种情况。B 干路用电器发生短路一灯亮一灯不亮，电流表有示数3 用电压表判断电路故障电压表有示数说明：和电压表接线柱连接的两根线路完好无损电源电压为6V，用电压表测得：Uab=0;Ued=6v;Ucd=0;Uac=6v,灯泡不亮，哪里出现故障？解题思路： 先找有示数的，Ued=6v说明从e点到电源正极线路完好，从d点到电源负极线路完好；Uac=6v说明从a点到电源正极线路完好，从c点到电源负极线路完好，这样将故障锁定在ac之间了，由Uab=0,说明bc之间出现故障，故电阻出现断路。4 电流表有示数说明和电流表串联的电路是通路；电流表没有示数则有两种情况：1断路 2 电路中电流太小，不足以使电流表指针发生偏转（例如：电压表与电流表串联，见上面2A）二 测电阻实验中的故障一、电表类（电压表、电流表）1、接法错误。现象是：指针反偏。2、量程选择不合适。现象是：超量程或指针偏转角度太小。例1、闭合开关前，他们的电流表指针均指在零刻度处. 当闭合开关试触时，发现电流表指针摆动分别出现了如下图甲、乙、丙所示的三种情况. 请分析他们在电流表的使用上分别存在什么问题？二、开关类在连接电路时，要求开关断开。现象是：连完最后一根导线，灯泡亮。例2、连好最后一根导线时，灯泡就亮原因是： 。三、滑动变阻器滑动变阻器的正确接法是上下各接一。如接错有两种现象。1、把滑动变阻器的金属杆接入电路。现象是：移动滑片时，没有变化现象，电路中的电流较大，电压表的示数较大，灯泡较亮。2、把滑动变阻器的电阻丝全部接入电路（把滑动变阻器当作定值电阻接入电路）。现象是：移动滑片时，没有变化现象，电路中电流较小，电压表示数较小，灯泡较暗。滑动变阻器在闭合开关前应滑至最大值。如没有容易烧坏灯泡。例3、在连接完电路之后，闭合开关，灯泡亮一下就灭了。则原因可能是： 。例4、若将电路连好后，闭合开关，发现小灯泡发光很暗，电流表、电压表有示数。任意移动变阻器滑片，小灯泡亮度不变，两表示数均不变，则故障原因是：_。 若将电路连好后，闭合开关，发现小灯泡较亮，任意移动变阻器，小灯泡亮度不变，则故障原因是： 。四、电路类 1、电路短路；当电路短路时，电流通过导线，而没有电流通过被短路的电路。 灯泡短路：灯泡不亮，电压表示数为零，电流表示数较大。 滑动变阻器短路：灯泡较亮，电流表、电压表示数较大。移动滑片对电路没有影响。 电流表短路：电流表示数为零。其他正常。 2、电路开路：电路开路时，电路中没有电流通过，小灯泡不亮。 灯泡开路：开路原因有灯烧坏了、灯丝断了或灯泡两端接线柱接触不良。现象是：电压表有示数，电流表无示数，小灯泡不亮。 滑动变阻器或其他地方开路：现象是：电压表、电流表无示数，小灯泡不亮。例5：小刚合理地连接好电路，闭合开关，无论怎样调节滑动变阻器灯泡都不亮。于是小刚提出以下猜想：A可能是灯丝断了 B可能是小灯泡短路 C可能是变阻器开路 究竟哪个猜想正确，可根据电流表和电压表的示数进行判断（电流表、电压表均无故障）。下表给出了电流表、电压表可能出现的几种情况，请判断每种情况下哪个猜想是正确的，并把其序号填写在对应的空格里。电流表电压表判断结果示数不为零示数为零示数为零示数不为零示数为零示数为零小明按图所示接好电路，闭合开关S，无论怎样移动滑片P，灯泡都不亮，但电压表有读数，经检查；除灯L和定值电阻R0外，其余都没有问题，则电路中存在的故障可能是 。为进一步确定故障，应将电压表接 。3、电压表接错位置。在正确连接的情况下，两电表的示数变化是同步的。如果出现的不同步，即是电压表接错位置，即并联在滑动变阻器的两端。例6、同学连接电路后，发现：小灯泡逐渐变亮时，电压表的示数逐渐变小。造成这一现象的原因是 。例7、小明根据图所示的电路图，将图中的实验器材连接成实验电路. 同小组的小亮在检查时认为，从实验目的来看，实验电路上有一根导线连接错了，建议小明改接. 请你在接错的那根线上打“”；另画一根导线，使电路连接正确；如果不改接这根导线，对实验的影响是：_ （具体说明是什么影响）. 3、通过活动，使学生养成博览群书的好习惯。B比率分析法和比较分析法不能测算出各因素的影响程度。C采用约当产量比例法，分配原材料费用与分配加工费用所用的完工率都是一致的。C采用直接分配法分配辅助生产费用时，应考虑各辅助生产车间之间相互提供产品或劳务的情况。错 C产品的实际生产成本包括废品损失和停工损失。C成本报表是对外报告的会计报表。C成本分析的首要程序是发现问题、分析原因。C成本会计的对象是指成本核算。C成本计算的辅助方法一般应与基本方法结合使用而不单独使用。C成本计算方法中的最基本的方法是分步法。XD当车间生产多种产品时，“废品损失”、“停工损失”的借方余额，月末均直接记入该产品的产品成本 中。D定额法是为了简化成本计算而采用的一种成本计算方法。F“废品损失”账户月末没有余额。F废品损失是指在生产过程中发现和入库后发现的不可修复废品的生产成本和可修复废品的修复费用。F分步法的一个重要特点是各步骤之间要进行成本结转。()G各月末在产品数量变化不大的产品，可不计算月末在产品成本。错G工资费用就是成本项目。()G归集在基本生产车间的制造费用最后均应分配计入产品成本中。对J计算计时工资费用，应以考勤记录中的工作时间记录为依据。()J简化的分批法就是不计算在产品成本的分批法。()J简化分批法是不分批计算在产品成本的方法。对 J加班加点工资既可能是直接计人费用，又可能是间接计人费用。J接生产工艺过程的特点，工业企业的生产可分为大量生产、成批生产和单件生产三种，XK可修复废品是指技术上可以修复使用的废品。错K可修复废品是指经过修理可以使用，而不管修复费用在经济上是否合算的废品。P品种法只适用于大量大批的单步骤生产的企业。Q企业的制造费用一定要通过“制造费用”科目核算。Q企业职工的医药费、医务部门、职工浴室等部门职工的工资，均应通过“应付工资”科目核算。 S生产车间耗用的材料，全部计入“直接材料”成本项目。 S适应生产特点和管理要求，采用适当的成本计算方法，是成本核算的基础工作。()W完工产品费用等于月初在产品费用加本月生产费用减月末在产品费用。对Y“预提费用”可能出现借方余额，其性质属于资产，实际上是待摊费用。对 Y引起资产和负债同时减少的支出是费用性支出。XY以应付票据去偿付购买材料的费用，是成本性支出。XY原材料分工序一次投入与原材料在每道工序陆续投入，其完工率的计算方法是完全一致的。Y运用连环替代法进行分析，即使随意改变各构成因素的替换顺序，各因素的影响结果加总后仍等于指标的总差异，因此更换各因索替换顺序，不会影响分析的结果。()Z在产品品种规格繁多的情况下，应该采用分类法计算产品成本。对Z直接生产费用就是直接计人费用。XZ逐步结转分步法也称为计列半成品分步法。A按年度计划分配率分配制造费用，“制造费用”账户月末(可能有月末余额/可能有借方余额/可能有贷方余额/可能无月末余额)。A按年度计划分配率分配制造费用的方法适用于(季节性生产企业)6
