地下水动力学第一章.ppt

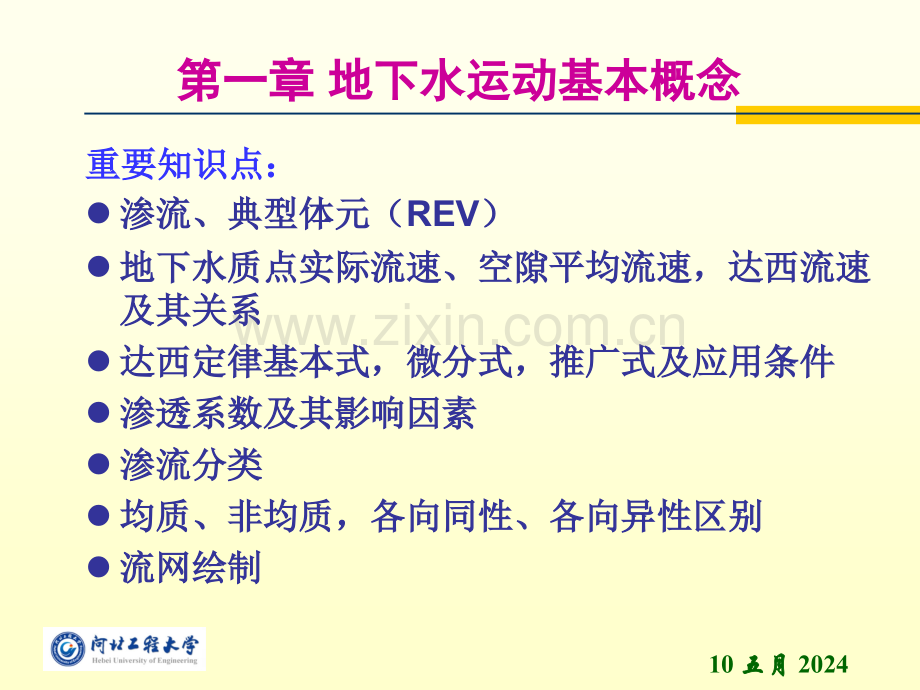

10 五月五月 2024第一章第一章 地下水运动基本概念地下水运动基本概念重要知识点：重要知识点：l渗流、典型体元（渗流、典型体元（REV）l地下水质点实际流速、空隙平均流速，达西流速地下水质点实际流速、空隙平均流速，达西流速及其关系及其关系l达西定律基本式，微分式，推广式及应用条件达西定律基本式，微分式，推广式及应用条件l渗透系数及其影响因素渗透系数及其影响因素l渗流分类渗流分类l均质、非均质，各向同性、各向异性区别均质、非均质，各向同性、各向异性区别l流网绘制流网绘制10 五月五月 20241.1 渗流基本概念渗流基本概念l地下水在岩石空隙中的运动称为渗流地下水在岩石空隙中的运动称为渗流(seepage flow/(seepage flow/groundwater flow)groundwater flow)。发生渗流的区域称为渗流场。发生渗流的区域称为渗流场。l渗流场渗流场(flow field)(flow field)由固体骨架和岩石空隙中的水两由固体骨架和岩石空隙中的水两部分组成。渗流只发生在岩石空隙中。部分组成。渗流只发生在岩石空隙中。10 五月五月 2024多孔介质概念与特性多孔介质概念与特性我们把孔隙岩层称为多孔介质我们把孔隙岩层称为多孔介质(porous media).多孔介质特性多孔介质特性:8彼此连通的网络，几何形态及连通情况异彼此连通的网络，几何形态及连通情况异常复杂，难以用精确的方法来描述。常复杂，难以用精确的方法来描述。8由固体骨架和孔隙组成，孔隙通道是不连由固体骨架和孔隙组成，孔隙通道是不连续的。续的。因此，无论是固体骨架，还是空隙空间，微观上讲都不是连续函数因此，无论是固体骨架，还是空隙空间，微观上讲都不是连续函数10 五月五月 2024普通水流与渗流普通水流与渗流共同点：1.总体流向取决于水头差 2.流量取决于水头差及沿程损耗区别：水在管道中运动取决于管道大小、形状及粗糙度；渗流运动取决于空隙大小、形状、连通性。10 五月五月 2024渗流特点渗流特点通道是曲折的，质点运动轨迹弯曲；流速是缓慢的，多数为层流；水流仅在空隙中运动，在整个多孔介质中不连续；通常是非稳定的；通常为缓变流。10 五月五月 2024一、典型体元一、典型体元(Representative elementary volume)l在水力学中引进质点的概念，把水看成连续介质，在水力学中引进质点的概念，把水看成连续介质，则可用连续函数描述运动要素。则可用连续函数描述运动要素。l为了把渗流场概化为多孔介质连续体，用连续函为了把渗流场概化为多孔介质连续体，用连续函数描述，引进典型体元的概念。数描述，引进典型体元的概念。什么是典型体元呢？什么是典型体元呢？现以孔隙度为例来讨论。现以孔隙度为例来讨论。10 五月五月 2024典型体元(REV)的提出P1P2典型体元(REV)概念的引入1.1.若若P P点取颗粒中心且点取颗粒中心且V V只取小于颗粒体积时孔隙率只取小于颗粒体积时孔隙率n=0n=0；2.2.若若P P点取孔隙中心且点取孔隙中心且V V只取小于孔隙体积时孔隙率只取小于孔隙体积时孔隙率n=1n=1；3.3.当当V V取值由一个颗粒或一个孔隙逐渐放大时，取值由一个颗粒或一个孔隙逐渐放大时，n n值会因随机划进的颗粒或孔隙值会因随机划进的颗粒或孔隙体积而产生明显的波动，但随着体积而产生明显的波动，但随着V V取值再增大，取值再增大，n n值波动逐渐减小。值波动逐渐减小。4.4.当当V V取至某个体积时，孔隙率趋于某一平均值取至某个体积时，孔隙率趋于某一平均值n n，此时的，此时的V V称为典型体元称为典型体元(REV)(REV)，记为，记为V V5.5.若再增大若再增大V V使其大于使其大于V V，则有可能将，则有可能将P P点外围的非均质区也划进来平均，此时点外围的非均质区也划进来平均，此时n n值可能又产生明显的变化。值可能又产生明显的变化。10 五月五月 2024典型体元的定义典型体元的定义l把把V V0 0称为典型体元。称为典型体元。l引进引进REVREV后就可以把多孔介质处理为连续后就可以把多孔介质处理为连续体，这样多孔介质就体，这样多孔介质就处处有孔隙度处处有孔隙度了。了。REVREV究竟有多大？究竟有多大？lREVREV相对于单个孔隙是相当大的，但相对相对于单个孔隙是相当大的，但相对于渗流场又是非常小的。于渗流场又是非常小的。10 五月五月 2024理想渗流理想渗流l在在REVREV的基础上，引入的基础上，引入理想渗流的概念理想渗流的概念：地下：地下水充满整个含水层或含水系统（包括空隙和固水充满整个含水层或含水系统（包括空隙和固体骨架），渗流充满整个渗流场。体骨架），渗流充满整个渗流场。理想渗流等效简化原则：理想渗流等效简化原则：l理想渗流通过某断面的流量应等于通过该内孔理想渗流通过某断面的流量应等于通过该内孔隙面积的实际流量：隙面积的实际流量：质量等效质量等效。l理想渗流通过某岩层所受到的阻力与实际渗流理想渗流通过某岩层所受到的阻力与实际渗流所受到的阻力相等：所受到的阻力相等：能量等效能量等效。10 五月五月 2024概化后的理想渗流概化后的理想渗流10 五月五月 2024二、地下水实际流速、渗透流速二、地下水实际流速、渗透流速l地下水实际流速地下水实际流速质点流速质点流速在以在以P P点为中点为中心心REVREV体积上的平均值称为地下水在体积上的平均值称为地下水在P P点点的实际流速。的实际流速。l渗透流速渗透流速假想渗流的速度，是假想假想渗流的速度，是假想的平均流速。实际流速在的平均流速。实际流速在REVREV上的平均值。上的平均值。10 五月五月 2024渗透流速与实际流速关系渗透流速与实际流速关系10 五月五月 2024渗透流速与实际流速关系渗透流速与实际流速关系10 五月五月 2024三、水头与水力坡度三、水头与水力坡度l某砾石含水层中，某砾石含水层中，u=1.65cm/s10 五月五月 2024潜水含水层压强与水头潜水含水层压强与水头图图114a 潜水含水层的压强与水头潜水含水层的压强与水头10 五月五月 2024承压含水层压强与水头承压含水层压强与水头图图114b 承压含水层的压强与水头承压含水层的压强与水头10 五月五月 2024水力坡度水力坡度l大小等于大小等于 dH/dndH/dn ，方向沿着等水头线，方向沿着等水头线的法线方向指向水头降低的方向的矢量的法线方向指向水头降低的方向的矢量定义为水力坡度，记为定义为水力坡度，记为J J。10 五月五月 20241.2 渗流基本定律渗流基本定律-达西定律达西定律一、达西定律一、达西定律l法国水力学家法国水力学家H.DarcyH.Darcy通过大量稳通过大量稳定流实验得出：定流实验得出：10 五月五月 2024二、达西实验条件二、达西实验条件l稳定达西实验：得出渗透流速与水力坡度成稳定达西实验：得出渗透流速与水力坡度成正比即线性渗流定律，说明此时地下水的流正比即线性渗流定律，说明此时地下水的流动状态呈层流。动状态呈层流。l实验条件：均匀介质，一维流动，稳定流，实验条件：均匀介质，一维流动，稳定流，层流。层流。l是否适用：非均匀介质，二维或三维流动，是否适用：非均匀介质，二维或三维流动，非稳定流，层流条件？非稳定流，层流条件？10 五月五月 2024非稳定流达西实验（实验一）：非稳定流达西实验（实验一）：水自上部加入，用溢水管保持稳定水位，水自上部加入，用溢水管保持稳定水位，下部用管口出流，可通过它测定渗流量，下部用管口出流，可通过它测定渗流量，用两根测压管来测量水头值。用两根测压管来测量水头值。达西定理：达西定理：实验结果：实验结果：在非稳定流条件下，地下水运动在非稳定流条件下，地下水运动仍满足线性渗流定律仍满足线性渗流定律三、变水头达西实验三、变水头达西实验10 五月五月 2024达西定律：达西定律：积分有：积分有：显然显然t-lgH曲线应呈直线曲线应呈直线变水头达西实验原理变水头达西实验原理10 五月五月 2024如实验得到得如实验得到得t-lgH曲线曲线呈直线，则说明达西定呈直线，则说明达西定律也适用于不稳定流条律也适用于不稳定流条件。可据直线斜率件。可据直线斜率m求求取土样的渗透系数取土样的渗透系数变水头达西实验求参变水头达西实验求参10 五月五月 20241.临界雷诺数Re（J.Bear)：2.临界渗透流速vc（巴甫洛夫斯基）：3.临界水力梯度Jc（罗米捷）：4.达西定律下限问题（J0)层流区层流区 过渡区过渡区 紊流区紊流区达西定律适用条件达西定律适用条件10 五月五月 2024l达西定律的上下限？达西定律的上下限？达西定律的应用条件达西定律的应用条件10 五月五月 20241.1901年福希海默提出Re10时：2.1912年克拉斯诺波里斯基提出紊流公式：非线性渗透定律非线性渗透定律10 五月五月 2024微分形式：微分形式：四、达西定律的微分形式四、达西定律的微分形式10 五月五月 2024五、渗透系数（五、渗透系数（hydraulic conductivity）l是重要的水文地质参数，它表征在一般正常条是重要的水文地质参数，它表征在一般正常条件下对某种流体而言岩层的渗透能力件下对某种流体而言岩层的渗透能力(permeability)lv=KJ；当当J=1时，时，K=vlK在数值上是当在数值上是当J=1时的渗透流速，量钢时的渗透流速，量钢L/T；常用单位常用单位cm/s；m/d。l渗透系数与哪些因素有关呢？渗透系数与哪些因素有关呢？10 五月五月 2024K=f(K=f(孔隙大小、多少、液体性质孔隙大小、多少、液体性质)岩层空隙性质（孔隙大小、多少）岩层空隙性质（孔隙大小、多少）由流体的物理性质决定，与由流体的物理性质决定，与成正比，与成正比，与成反比。流体的物理性质与所处的温度、成反比。流体的物理性质与所处的温度、压力有关。压力有关。影响渗透系数大小的因素影响渗透系数大小的因素10 五月五月 2024渗透率渗透率k(intrinsic permeability)l:比重；比重；：动力粘滞性系数；：动力粘滞性系数；l渗透率渗透率k：反映介质几何特性，量纲反映介质几何特性，量纲L2；常用单位：cm2；石油地质中用达西:1 达西=9.8697*10-9cm2.表征反映介质几何特性表征反映介质几何特性10 五月五月 2024渗透系数的表达式渗透系数的表达式l多孔介质（概化为等径的平行毛细管束）：多孔介质（概化为等径的平行毛细管束）：10 五月五月 2024渗透系数的表达式渗透系数的表达式l裂隙介质（概化为走向和缝宽相同的平行板）裂隙介质（概化为走向和缝宽相同的平行板）10 五月五月 20241.按运动要素按运动要素(v,p,H)是否随时间变化，分：稳定流与非稳定流是否随时间变化，分：稳定流与非稳定流2.按地下水质点运动状态的混杂程度，分：按地下水质点运动状态的混杂程度，分：层流、紊流与过渡区流态层流、紊流与过渡区流态3.按地下水有无自由表面，分为：按地下水有无自由表面，分为：承压流、无压流、承压承压流、无压流、承压无压流无压流4.按岩层透水性以及对地下水所起作用，分按岩层透水性以及对地下水所起作用，分隔水层、含水层、透水层（弱透水层）隔水层、含水层、透水层（弱透水层）5.按渗流速度在空间上变化的特点，分按渗流速度在空间上变化的特点，分一维流、二维流、三维流（见下页）一维流、二维流、三维流（见下页）六、渗流分类六、渗流分类10 五月五月 20245.按渗流速度在空间上变化的特点，分按渗流速度在空间上变化的特点，分一维流、二维流、三维流一维流、二维流、三维流a.一维流：仅沿一个方向存在流速一维流：仅沿一个方向存在流速b.二维流：沿两个方向存在分流速二维流：沿两个方向存在分流速分：平面二维流、剖面二维流）分：平面二维流、剖面二维流）c.三维流：三维流：三个方向均存在分流速三个方向均存在分流速xyz渗流分类渗流分类10 五月五月 2024三维流图示三维流图示10 五月五月 2024岩层按渗透性分类岩层按渗透性分类6.按岩层渗透性随空间和方向变化特点，分均质各向同性、均质各向异性、均质各向同性、均质各向异性、非均质各向同性、非均质各向异性非均质各向同性、非均质各向异性几个概念：各向同性、各向异性、均质、非均质10 五月五月 2024岩层按渗透性分类岩层按渗透性分类同一点各方向上渗透性相同的介质称为各向同性介同一点各方向上渗透性相同的介质称为各向同性介质质(isotropy medium)；同一点各方向上渗透性不同的介质称为各向异性介同一点各方向上渗透性不同的介质称为各向异性介质质(anisotropy medium)。均质均质(homogeneity)、非均质、非均质(inhomogeneity):指指K于空间坐标的关系，即不同位置于空间坐标的关系，即不同位置K是否相同；是否相同；各向同性、各向异性各向同性、各向异性:指同一点不同方向的指同一点不同方向的K是否是否相同。相同。10 五月五月 2024四种介质四种介质l均质各向同性均质各向同性l均质各向异性均质各向异性l非均质各向同性非均质各向同性l非均质各向异性非均质各向异性这两对概念可任意组合这两对概念可任意组合10 五月五月 2024四种介质四种介质l在各向同性介质中在各向同性介质中K为标量；为标量；l在各向异性介质中在各向异性介质中K为张量。为张量。思考题：就以上四种介质，分别举例说明自思考题：就以上四种介质，分别举例说明自然界哪种岩层属于相应的介质类型。然界哪种岩层属于相应的介质类型。10 五月五月 2024小结小结上述分类标准不同，无从属关系，可以上述分类标准不同，无从属关系，可以组合组合均质与非均质，各向同性与各向异性概均质与非均质，各向同性与各向异性概念容易混淆念容易混淆各向同性各向同性K为标量，各向异性为标量，各向异性K为张量为张量各向同性流场，各向同性流场，J与与v共线共线各向异性流场，各向异性流场，J与与v一般不共线一般不共线10 五月五月 20241.渗透系数的张量表示式渗透系数的张量表示式2.达西定律的推广形式：达西定律的推广形式：各向同性介质各向异性介质1.3 各向异性介质中地下水流的达西定律各向异性介质中地下水流的达西定律10 五月五月 20243.渗透系数张量的坐标轴转换渗透系数张量的坐标轴转换渗透主轴方向与所选x,y,z方向一致时渗透主轴方向与所选x,y,z方向不一致时，须进行坐标转换以平面二维流问题为例：渗透系数张量的坐标轴转换渗透系数张量的坐标轴转换10 五月五月 20243.渗透系数张量的坐标轴转换渗透系数张量的坐标轴转换渗透主轴方向与所选x,y,z方向不一致时，须进行坐标转换以平面二维流问题为例：设R为旋转矩阵渗透系数张量的坐标轴转换渗透系数张量的坐标轴转换10 五月五月 20241.定义：地下水在非均质岩层中运动，当水流通过渗透系数突变的分界面时，出现流线改变方向的现象2.折射定理3.几点讨论：(1)当K1K2，10,流线才会折射(2)当K1=K2，1=2(3)只有在0 190，才会折射1.(4)在层界面上发生的流线折射并不改变地下水流总方向，总体流向仍受边界条件和源汇等控制。地下水通过非均质界面的折射现象地下水通过非均质界面的折射现象10 五月五月 20241.4 流网流网 (flow nets)一、一、定义定义l渗流场中由一系列流线和等水头线（等势线）渗流场中由一系列流线和等水头线（等势线）组成的网格称为流网。组成的网格称为流网。l各向同性介质中流线与等水头线正交，流网为各向同性介质中流线与等水头线正交，流网为正交网格。因为各向同性介质中流速向量与水正交网格。因为各向同性介质中流速向量与水力坡度向量方向一致。力坡度向量方向一致。l各向异性介质中，流速向量与水力坡度向量方各向异性介质中，流速向量与水力坡度向量方向不一致，因此流线与等水头线一般不正交。向不一致，因此流线与等水头线一般不正交。10 五月五月 2024二、二、各向同性介质中流网特征各向同性介质中流网特征l等水头线（面）与流线等水头线（面）与流线（面）正交；（面）正交；l等水头线（面）与流线等水头线（面）与流线（面）不是两个独立问（面）不是两个独立问题，知道一方就可据正题，知道一方就可据正交原则推求另一方。交原则推求另一方。l正交网格中，每两条流正交网格中，每两条流线间的流量相等。线间的流量相等。10 五月五月 2024三、三、流网绘制流网绘制：求解渗流场中运动要素的空间分布：求解渗流场中运动要素的空间分布l用数学方法求解运动方程：求解空间水头分布用数学方法求解运动方程：求解空间水头分布绘制等水头线；求解流函数绘制流线。绘制等水头线；求解流函数绘制流线。l物理模型模拟：水电比拟。物理模型模拟：水电比拟。l现场测定（测定水头分布，绘制等水头线，再现场测定（测定水头分布，绘制等水头线，再据正交原则绘制流线）据正交原则绘制流线）l信手流网：据流场边界性质和介质特性，半定信手流网：据流场边界性质和介质特性，半定量地绘制流网。量地绘制流网。10 五月五月 2024信手流网绘制原则：信手流网绘制原则：l首先分析水文地质条件，搞清补给区、排泄区、首先分析水文地质条件，搞清补给区、排泄区、或源汇项分布、边界条件等。或源汇项分布、边界条件等。l先绘制肯定的流线和等水头线：先绘制肯定的流线和等水头线：隔水边界是流线，无入渗、无蒸发条件下潜水面是流线，湖泊、河流边界可看成等水头线，l有两个以上排泄点时应确定分水线、面、点有两个以上排泄点时应确定分水线、面、点。10 五月五月 2024四、流网的意义四、流网的意义l解释水文地质现象；解释水文地质现象；l判断地下水系统内部结构；判断地下水系统内部结构；l分析地下水的补给、排泄、径流特征；分析地下水的补给、排泄、径流特征；l计算渗流场任意点的水头、压强、水力坡度计算渗流场任意点的水头、压强、水力坡度、渗透流速等；渗透流速等；l据流网选择垃圾填埋场位置。据流网选择垃圾填埋场位置。10 五月五月 2024五、几个典型流网特征五、几个典型流网特征10 五月五月 2024河间地块流网图河间地块流网图10 五月五月 2024层状非均质介质中的流网层状非均质介质中的流网10 五月五月 2024典型流网特征典型流网特征10 五月五月 2024各向异性介质中的流网各向异性介质中的流网此课件下载可自行编辑修改，供参考！感谢您的支持，我们努力做得更好！
