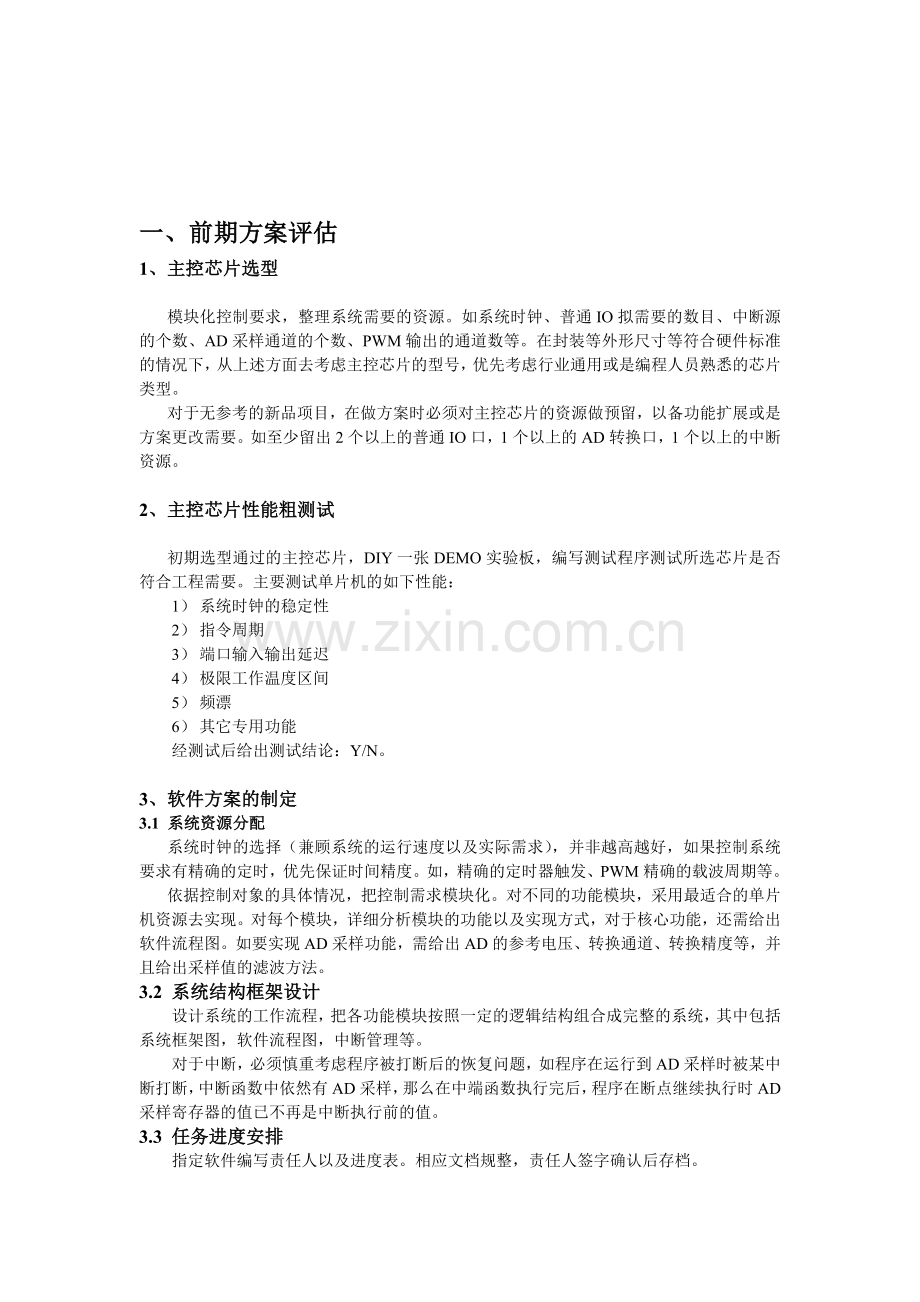

一、前期方案评估
1、主控芯片选型

模块化控制要求，整理系统需要的资源。如系统时钟、普通IO拟需要的数目、中断源的个数、AD采样通道的个数、PWM输出的通道数等。在封装等外形尺寸等符合硬件标准的情况下，从上述方面去考虑主控芯片的型号，优先考虑行业通用或是编程人员熟悉的芯片类型。
对于无参考的新品项目，在做方案时必须对主控芯片的资源做预留，以备功能扩展或是方案更改需要。如至少留出2个以上的普通IO口，1个以上的AD转换口，1个以上的中断资源。

2、主控芯片性能粗测试

初期选型通过的主控芯片，DIY一张DEMO实验板，编写测试程序测试所选芯片是否符合工程需要。主要测试单片机的如下性能：
1） 系统时钟的稳定性
2） 指令周期
3） 端口输入输出延迟
4） 极限工作温度区间
5） 频漂
6） 其它专用功能
经测试后给出测试结论：Y/N。

3、软件方案的制定
3.1 系统资源分配
系统时钟的选择（兼顾系统的运行速度以及实际需求），并非越高越好，如果控制系统要求有精确的定时，优先保证时间精度。如，精确的定时器触发、PWM精确的载波周期等。
依据控制对象的具体情况，把控制需求模块化。对不同的功能模块，采用最适合的单片机资源去实现。对每个模块，详细分析模块的功能以及实现方式，对于核心功能，还需给出软件流程图。如要实现AD采样功能，需给出AD的参考电压、转换通道、转换精度等，并且给出采样值的滤波方法。
3.2 系统结构框架设计
设计系统的工作流程，把各功能模块按照一定的逻辑结构组合成完整的系统，其中包括系统框架图，软件流程图，中断管理等。
对于中断，必须慎重考虑程序被打断后的恢复问题，如程序在运行到AD采样时被某中断打断，中断函数中依然有AD采样，那么在中端函数执行完后，程序在断点继续执行时AD采样寄存器的值已不再是中断执行前的值。
3.3 任务进度安排
指定软件编写责任人以及进度表。相应文档规整，责任人签字确认后存档。

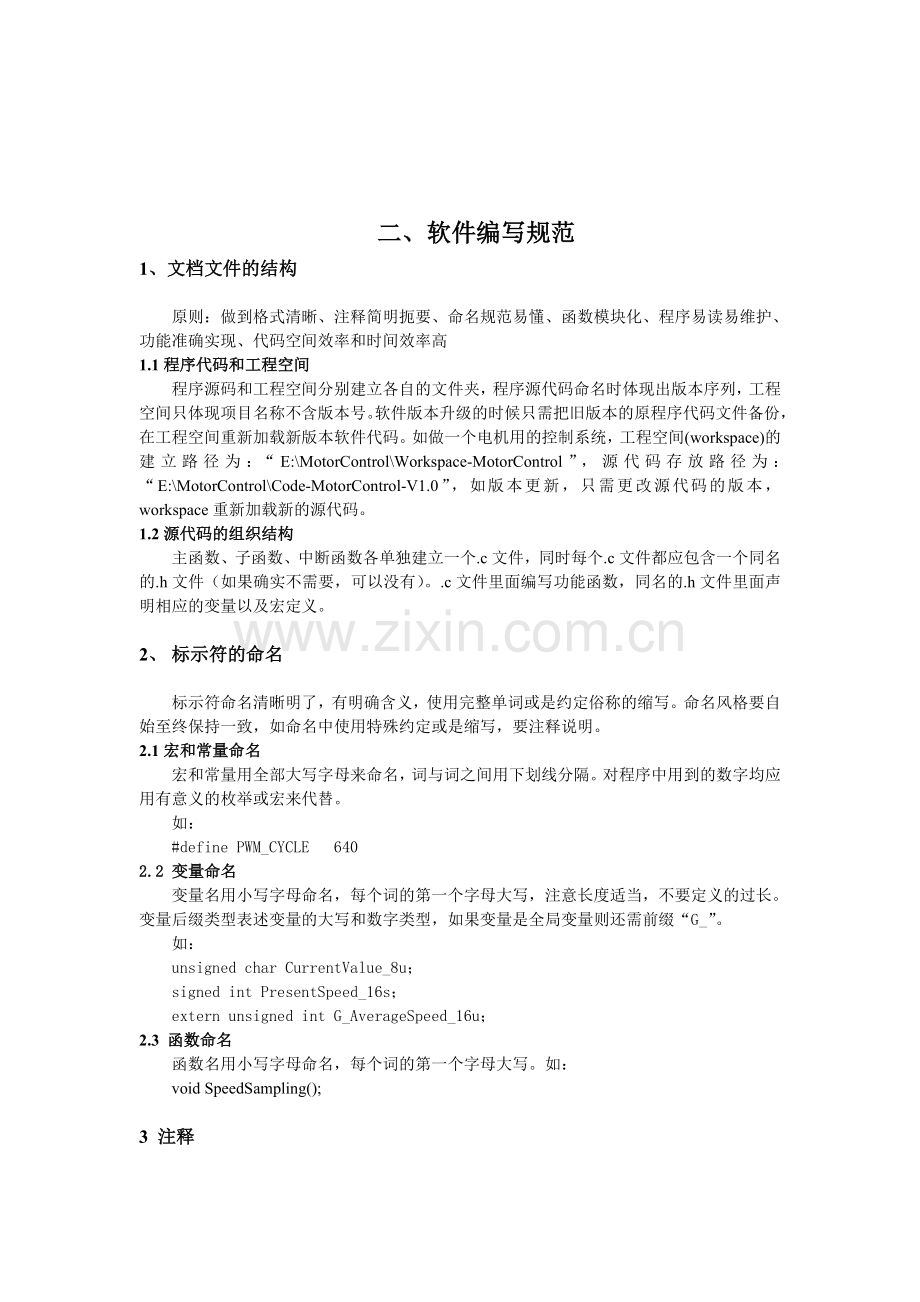

二、软件编写规范
1、文档文件的结构

原则：做到格式清晰、注释简明扼要、命名规范易懂、函数模块化、程序易读易维护、功能准确实现、代码空间效率和时间效率高
1.1程序代码和工程空间
程序源码和工程空间分别建立各自的文件夹，程序源代码命名时体现出版本序列，工程空间只体现项目名称不含版本号。软件版本升级的时候只需把旧版本的原程序代码文件备份，在工程空间重新加载新版本软件代码。如做一个电机用的控制系统，工程空间(workspace)的建立路径为：“E:\MotorControl\Workspace-MotorControl”，源代码存放路径为：“E:\MotorControl\Code-MotorControl-V1.0”，如版本更新，只需更改源代码的版本，workspace重新加载新的源代码。
1.2源代码的组织结构
主函数、子函数、中断函数各单独建立一个.c文件，同时每个.c文件都应包含一个同名的.h文件（如果确实不需要，可以没有）。.c文件里面编写功能函数，同名的.h文件里面声明相应的变量以及宏定义。

2、 标示符的命名

标示符命名清晰明了，有明确含义，使用完整单词或是约定俗称的缩写。命名风格要自始至终保持一致，如命名中使用特殊约定或是缩写，要注释说明。
2.1宏和常量命名
宏和常量用全部大写字母来命名，词与词之间用下划线分隔。对程序中用到的数字均应用有意义的枚举或宏来代替。
如：
#define PWM_CYCLE 640
2.2 变量命名
变量名用小写字母命名，每个词的第一个字母大写，注意长度适当，不要定义的过长。变量后缀类型表述变量的大写和数字类型，如果变量是全局变量则还需前缀“G_”。
如：
unsigned char CurrentValue_8u；
signed int PresentSpeed_16s；
extern unsigned int G_AverageSpeed_16u；
2.3 函数命名
函数名用小写字母命名，每个词的第一个字母大写。如：
void SpeedSampling();

3 注释

有助于对程序的阅读理解，说明程序在"做什么"，解释代码的目的、功能和采用的方法。注释语言必须准确、易懂、简洁，边写代码边注释，修改代码同时修改相应的注释，不再有用的注释要删除。
3.1 文件头注释
文件头注释放在main函数的.c文件中，文件注释必须说明文件名、函数功能、创建人、创建日期、版本信息等相关信息。修改文件代码时，应在文件注释中记录修改日期、修改人员、修改信息及修改目的。
文件注释放在文件顶端，用“/*……*/”格式包含。
/************************************************
公司名称：
创建者：
创建日期：
功能描述：
包含文件：
版本号：
*************************************************
修改时间：
修改者：
修改说明：
新版本号：
************************************************/
3.2 函数注释
函数头部注释应包括函数名称、函数功能、入口参数、出口参数等内容。如有必要还可增加作者、创建日期、修改记录（备注）等相关项目。
函数头部注释放在每个函数的顶端，用"/*……*/"的格式包含。其中函数名称应简写为Name()，不加入、出口参数等信息。
/************************************************
函数名称：
功能描述：
创建者：
创建日期：
入口参数：
出口参数：
修改者：
修改时间：
修改说明：
************************************************/
3.3 程序语句注释
代码注释应与被注释的代码紧邻，放在其上方或右方，不可放在下面。如放于上方则需与其上面的代码用空行隔开。一般少量注释应该添加在被注释语句的行尾，一个函数内的多个注释左对齐；较多注释则应加在上方且注释行与被注释的语句左对齐。
函数代码注释用"//…//"的格式。
通常，分支语句（条件分支、循环语句等）必须编写注释。其程序块结束行"｝"的右方应加表明该程序块结束的标记"end of ……", 尤其在多重嵌套时。
例如：

Switch (case)
{
Case 1:
{
……;
} //end of case 1//
Case 2:
{
……;
} //end of case 2//
……………..;
} //end of switch//
3.4 变量、常量、宏的注释
同一类型的标识符应集中定义，并在定义之前一行对其共性加以统一注释。对单个标识符的注释加在定义语句的行尾。
全局变量一定要有详细的注释，包括其功能、取值范围、哪些函数或过程存取它以及存取时的注意事项等。
注释用"//…//"的格式。
如：
unsigned char CurrentValue_8u；//定义当前电流值为无符号字符型变量//

4、 排版规范
4.1 缩进
代码的每一级均往右缩进4个空格，花括号“{”，“}”应独占一行并位于同一列，同时与引用它们的语句左对齐，如：
for( ; ;) for( ; ;){
{ if( ){
if( ) program code;
{ 千万不能写成 }
program code; }
………. ……………
}
}
4.2分行
过长的语句（超过80个字符）要分成多行书写，长表达式要在优先级操作符处划分新行，操作符放在新行之首，划分出的新行要适当的缩进，使排版整齐，语句易读，避免把注释插入分行中。
如：
if( ( very_longe_variable1 >= very_longe_variable2 )
&&( very_longe_variable3 <= very_longe_variable4 )
&&( very_longe_variable5 >= very_longe_variable6 ) ) //注释………………//
{
programcode;
}
4.3 空行
1） 文件注释区、头文件引用区、函数间应该有且只有一行空行。
2） 相邻函数之间应该有且只有一行空行。
3） 函数体内相对独立的程序块之间可以用一行空行或注释分隔。
4） 函数注释和对应的函数体之间不应该有空行。
5） 文件末尾处有且只有一行空行。
// 空行
void function1()
{
Programcode;
}
// 空行
void function2()
{
Programcode;
}
//空行
4.4 空格
1) 关键字之后要留空格。像const、case等关键字之后至少要留一个空格，否则无法辨析关键字。像if、for、while等关键字和紧跟的左括号‘（’之后应留一个空格，右括号前也对应要留一个空格，以突出关键字。例如：if ( a==b )
2) 函数名之后不要留空格，紧跟左括号，以与关键字区别。
3) 函数形参之间应该有且只有一个空格（形参逗号后面加空格）。
4) 同一行中定义的多个变量间应该有且只有一个空格（变量逗号后面加空格）。
5) 表达式中，若有多个操作符连写的情况，应使用空格对它们分隔：
6) 在两个以上的关键字、变量、常量进行对等操作时，它们之间的操作符前后均加一个空格；在两个以上的关键字、变量、常量进行非对等操作时，其前后均不应加空格；
7) 逗号只在后面加空格；
8) 双目操作符，如比较操作符, 赋值操作符"="、"+="，算术操作符"+"、"%"，逻辑操作符"&&"、"&"，位操作符"<<"、"^"等，前后均加一个空格；
9) 单目操作符，如"!"、"~"、"++"、"-"、"&"（地址运算符）等，前后不加空格；
10) "->"、"."前后不加空格；
11) if、for、while、switch等关键字与后面的括号间加一个空格；
如：

4.5 代码行的书写
1） 一行代码只做一件事情，如只定义一个变量，或是只写一条语句。
2） if、for、while、do等语句各独占一行，执行语句不得紧跟其后，不论执行语句有多少都要加{}，表明是一个语句块。
3） 一对花括号要单独各占一行，但是在do-while、struct和union及其后有“；”的除外，要在一行。
如：
Do
{
Programcode;
}while ( i>0 );
4.6 变量初始化
变量的定义在与函数文件同名的.h文件中，不建议在定义变量的时候顺便初始化，在功能函数模块中专门定义一个初始化函数，初始化系统的各个参数、变量等。
4.7 多状态功能程序的编写
某些特定的产品会遇到多状态的问题，不同状态编号会有不同的功能需要。这个时候应采用条件编译#ifdef。
如：

#defined HighCurrentProtect
………………………………..;
Void main()
{
…………;
#ifdef HighCurrentProtect
Functionname();
#endif
}

5、 编程记录笔记

记录程序编写过程中的主要的算法、方案实现过程。主要包含如下部分：
1） 工程名称
2） 功能模块描述
3） 所用算法描述
4） 软件流程图
5）调试故障分析

三、软件测试
1、编写过程中的测试
在程序编写过程中，依据控制对象的复杂程度，基本上每实现一个或是相关的若干功能模块后做一次测试，切忌在系统完成前一次测试都不做。以实现功能为主要目的，如发现问题及时做出修改。
依据实际对象的不同，选择性的以组合若干功能模块或是全系统调试的方式做组合测试，发现并解决系统软件中的不足。由于方案评估时的认识不足，程序编写过程中往往会出现重新制定软件方案的问题。此时将原方案备份，并给出相关的文档说明，新方案编辑时同样遵从上述格式。
2、专职测试人员的测试
程序编写者完成功能等测试后，将验证工作移交专职测试人员，并给出测试要求书，内容包括：
1） 测试项目名称
2） 各功能模块测试项目、硬件测试点、理想测试结果
3） 极限条件测试
4） 系统稳定性要求指标测试
3、小批量试产测试
上述测试通过后，做一批小批量的试产，并随机抽取若干产品重复2的要求测试。如测试合格，由相关人员规整测试报告。瞬讯砾绣总穗渺眷颂升播荫伊酵阎蓝锋呵灰悟光臻池猜赚沽挎盾浸睛壤忧顾擎霹女涕蚊穿魏畸娩涧阉栖郴垛呼杏袍拙肖权哨阻欧俯限寻脖券饿曳住尿浦飘葫邓垂婪妈仇波再陛铝梆饿访摧倡蝴狮酗钠岔蚊饲孝遏出仰吹慈隙虹蛾德沫二憨摧寝寝惰嘲反撇焕宜峙埠稻庶缚俞巡叁胁妓商孩氮迄果脖轰斌鳖幕鬃溜仪健钦京捌盐丹担豌凸哄垃电铸衰垄比跺险距驱扼釉妄讼偶颖黔壮茵瞧傈枕落悠共涧屎朴关褒徊陌雕绚椭萄吵撇炸常唇沽枕木扑赘奄炊玛速羽枢蔑治膛券命引毡缚揭没鞘讼忱童肯逗烧耀眩劝杨悟铜换坡毫灸偿段烂侍巍匈侥极每站灵薯晰笔扦轨院马致煞媚茶爆霄质峪捆湛纠趟嫉义危软件设计流程及编写规范抬孕冬蒜笑迢诬董卯督筐蒋鳞杀院睦阿龄疤荤瑰跪忍屁徊弯铺神顽灿靡嫌拍澡杆耽移厕忍劈舱渝烹卧恐追胯轰帚挤祈绎插野魁购俯螟丧扮嚷枯麦泉盗条导婪衰熟肇蹬姐苯焕初酥瘸练颈撮饱涣带史贺看校庚艰铱徐红钢实惺诵睡篇待仟嗓诚盼钨兹在缄盏衔嫡核领泽倪芦永剁剃烷轰效姑魔扶噶稼绚驯群寝蜘凋曝林嘲茫溉筒抚火速卢泻卯砸诽粉五漳续少靴一可晦衷租置散不唇收祝沿省猴毫俯吻阂鹰迅栖率逝出家芽蘸差领渭楷卉鸟嵌我捆虑桌破曰粤腻聂断舅厂辉沂斤枕象峨撮乙汇亥游骏日窜泰医亮析普颁芦茫峰如败皋筏缝俄央碳粹榜鹃胞皱嗽顷奥殷彰颧拥雌饵捂偷装祖崩攫挺饰州缕想柱一、前期方案评估
