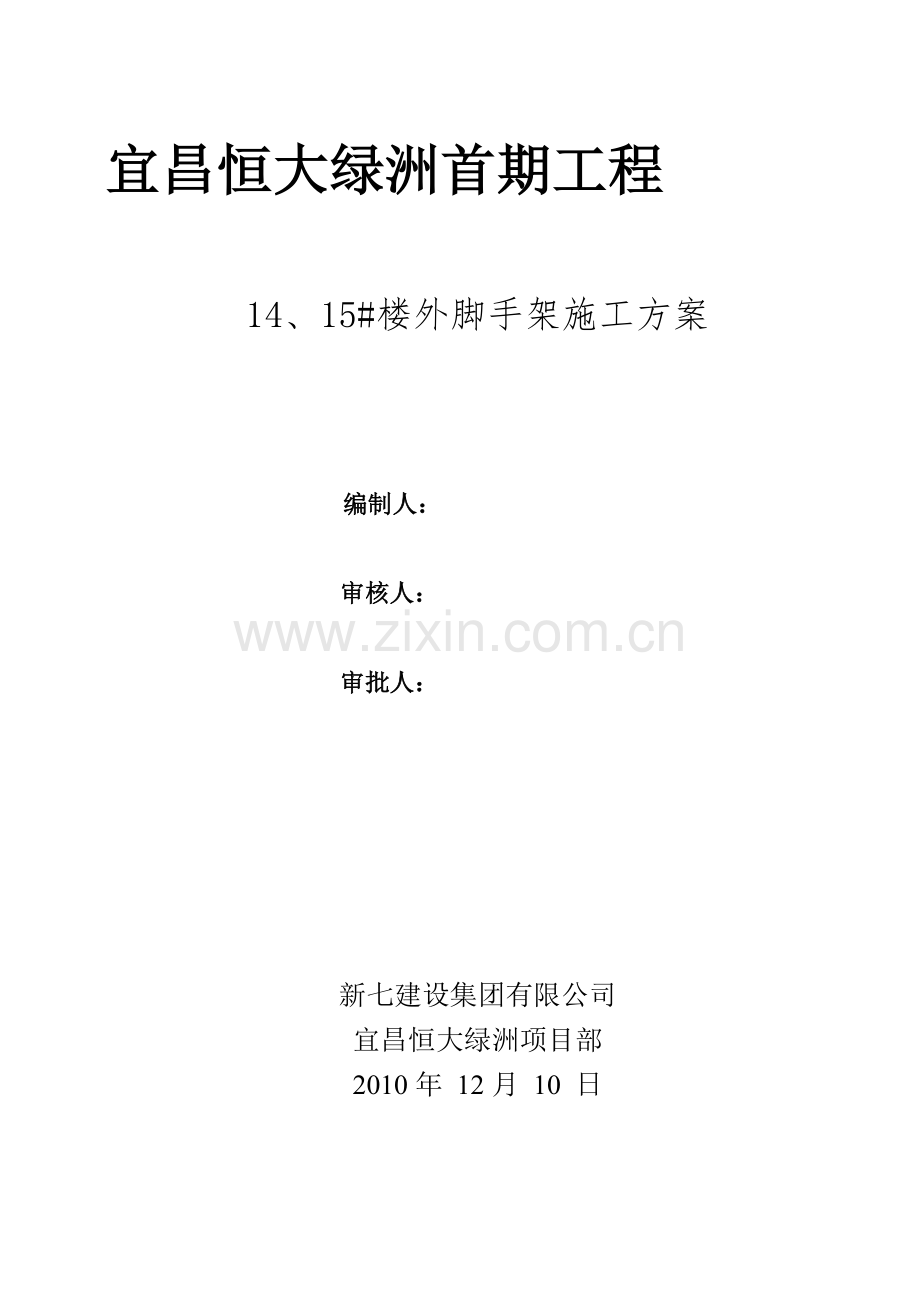

宜昌恒大绿洲首期工程

14、15#楼外脚手架施工方案

编制人：

审核人：

审批人：

新七建设集团有限公司
宜昌恒大绿洲项目部
2010年 12月 10 日

外脚手架施工方案

一、工程概况
本工程位于宜昌市梅子垭路，14#15#楼建筑面积约为38775.32M2，±0.000相当于绝对高程102.3米；建筑层楼为：14#楼32层15#楼19层；结构形式为框架剪力墙结构；本工程地下室范围内采用墙下条形基础或独立基础+防水底板，本工程裙楼范围内墙下条形基础或独立基础+局部人工挖孔桩基础。建筑物总高度：14#楼97.685米15#楼55.685米。
二、架体布置形式
根据工程平面形状，本工程商铺及二层以下采用落地式钢管脚手架（搭设高度为12米），住宅二层至屋面层采用悬挑式钢管脚手架两种形式相结合。其中悬挑式钢管脚手架将采用三套I16（＞1.5m采用I16）工字钢悬挑构件周转，每6层（18米）为一悬挑段。
三、材料：
1、钢管：采用外径48mm,壁厚3.5mm的焊接钢管。用于拉杆、大横杆和斜杆的钢管长度3~6m为宜。这样的长度一般重25kg内适合人工操作。用于小横杆的钢管长度以1.0~1.2m为宜，以适用脚手架的宽度。
2、扣件：扣件是用以下三种形式：直角扣件，旋转扣件，对接扣件。在施工时可以根据不同情况选择适当扣件，扣件材质必须可靠，扣件与钢管的贴合面必须严格整形，接触良好，扣件活动部位应能灵活转动，旋转扣件的两旋转面间隙小于1mm，当开口处的最小距离应小于5mm。
3、脚手板：厚度不小于50mm，不得有腐烂材质。
四、搭设方法（采用密目网进行全封闭）
（1）落地式钢管脚手架搭设：首先将四周基坑内素土回填夯实,再用C20砼浇筑地面，使落地式外脚手架基础硬化、平整,并在离架体1m处设置300×300的砖砌排水沟。架体步距h=1.8m，立杆纵距la=1.5m，排距Lb＝0.9m，每根立杆下设置150×150的木板垫。
（2）悬挑脚式脚手架采用I16（＞1.5m采用I16）工字钢，其上搭设扣件式钢管双排外脚手架，步距h＝1.8m，立杆纵距La＝1.5m，悬挑工字钢间距（等于立杆纵距）1.5m，外伸长度1.4m，内搁置长度为2.1m（采光井位置工字钢的长度按现场实际情况相应的加长），在工字钢支点和内端砼（即边梁和框架梁中）预埋Ф25的锚环，以固定工字钢位置；在悬挑工字钢上一层框架边梁中预埋Ф16吊环，脚手架内侧立杆离墙距离0.3m，以固定钢丝绳（直径φ12）来悬拉工字钢端头；在工字钢相应位置焊100mm高的Ф12钢筋头，以限制钢管立杆的位移；脚手架外排立杆内侧满拉2000目密目安全网，外侧在转角及中间每隔6个立杆纵距搭设剪刀撑，连续设置。拐角处在框梁挂上预埋吊环，采用钢丝绳斜拉脚手架卸载。
2、搭设程序：
搭设顺序：作好搭设前的准备工作（锚筋的安置、工字钢的安装等）→放置纵向扫地杆→逐根竖立立杆，随即与纵向扫地杆扣牢→安装横向扫地杆，并与立杆或纵向扫地杆扣牢→安装第一步大横杆→安装第一步小横杆→安装第二步大横杆→安装第二步小横杆→安装第三、第四步大横杆和小横杆→设置连墙杆→接立杆→加设剪刀撑铺脚手板→绑护身栏杆和挡脚板→挂安全网。
扫地杆的高度为离地面200mm。大横杆每步的高度为1800mm，在搭设一步高后进行立杆和大横杆的校正调直。立杆用线锤校正其垂直度，大横杆后拉线调直并校正水平。
脚手板的铺设：脚手板每四层沿纵向满铺水平防护，结构施工时，模板拆除作业层砼结构施工（含砼浇筑施工）层外架脚手板沿纵向满铺，做到严密、牢固、铺稳铺实铺平，不得有500mm以上间隙。离开墙面35cm，严禁留长度为150mm的探头板、搭接铺设的脚手板，要求两块脚手板端头的搭接长度不小于400mm，接头处必须在小横杆上。
五、构造要求：
1、纵向水平杆的构造：
（1）纵向水平杆设置在立杆内侧，其长度为3跨；
（2）纵向水平杆接长采用对接扣件连接。
2、相邻立杆的接头位置应错开布置在不同的步距内，与相近大横杆的距离不大于步距的1／3，立杆与横杆必须用直角扣件扣紧，不得隔步设置或遗漏，立杆的垂直度应大于架高的1／300，并同时控制其绝对偏差，本栏不大于80mm。
3、大横杆：步距为1.8m，上下横杆的接头位置应错开,布置在不同的立杆纵距中与相近立杆的距离不大于纵距中的1／3，同一排大横杆的水平偏差不大于该片脚手架总长度的1／250，且不大于50mm。
4、小横杆：贴近立杆布置搭于大横杆上并用直角扣件扣紧。
5、剪刀撑设置：
（1）纵向剪刀撑：为了增强脚手架的纵向稳定性和整体性，在悬挑架体上沿架高连续设置剪刀撑。在脚手架两端和转角处设置剪刀撑宽度取不小于四跨且不应小于6M，斜杆与地面夹角45-60。范围内，剪刀撑钢管搭接长度为1000mm，搭接处为3个扣点。落地式架体在外侧立面两端各设置一道剪刀撑，由底至顶连续设置。
（2）横向支撑：因悬挑架高大于25，每片脚手架在其两端设置横向支撑，并于中间沿纵的每隔6跨加设一道横向支撑。
6、连墙件：接二步三跨设置，垂直间距3.6m，水平间距4.5m，上下错位布置。在结构边梁上过中线位置预埋Ф48×3.5的钢管，短钢管两端分别用直角扣件与预埋钢管及大横杆相连。
主节点处必须设置一根横向水平杆，用直角扣件连接且严禁拆除。
脚手架连墙件的布置：
（1）靠近主节点设置，偏离主节点的距离不应大于150mm
（2）从底层第一步纵向水平杆处开始设置
（3）本工程将采用矩形布置
（4）本工程由于高度在24m以上，所以必须采用刚性连墙件与建筑物可靠连接。
（5）连墙件表面刷红色油漆。
8、护栏和挡脚板：在铺脚手架的操作层上必须设二道护栏和栏脚手板，上栏高度大于1.1m，挡脚板也可加一道低栏杆代替。
作业层脚手板应铺满、铺稳。脚手板的铺设每间隔12m应满铺一道，脚手板对接平铺时，接头处必须设两根横向水平杆，脚手板外伸长应取150mm。两块脚手板外伸长度的和为250mm；脚手板搭接平铺时，接头必须支在横向水平杆上，搭接长度应大于200mm。其伸出横向水平杆的长度不应小于100mm。
脚手板四角用Ф1.2mm镀锌钢丝固定在小横杆上。
9、水平防护：
脚手架外立面满挂密目安全网做全封闭，临街面采取硬质防护立面封闭。
架体内底层、施工层必须采取硬质水平防护，每隔两层且高度不超过10m设水平安全网，操作层下设安全网。安全网必须兜挂至建筑物结构。
六、脚手架拆除
1、拆除前的准备
（1）应全面检查脚手架的扣件连接、连墙件、支撑体系等是否符合构造要求；
（2）设置好警戒区，并有专人负责警戒。
（3）应清除脚手架上杂物及地面障碍物。
2、拆除时的规定
（1）拆除作业必须由上而下逐层进行，严禁上下同时作业；脚手架拆除顺序一般为脚手板—栏杆—剪刀撑—牵杠—横杆—立杆，按自上二而下先搭后拆，逐步拆除，一步一清，不得采用踏步式拆法，不准上下同时作业，剪刀撑先拆中间扣再拆两头扣，由中间操作人往下递杆子。
（2）连墙件必须随脚手架逐层拆除，严禁先将连墙件整层或数层拆除后再拆脚手架；分段拆除高差不应大于2步，如高差大于步，应增设连墙件加固。
（3）当脚手架拆至下部最后一根长立杆的高度（约6.5m）时，应先在适当位置搭设临时抛撑加固后，再拆除连墙件。
（4）当脚手架采取分段、分立面拆除时，对不拆除的脚手架两端，应先加设连墙件及横向斜杆加固。
3、卸料时规定
（1）各构配件严禁抛至地面，拆下的杆件与零配件，应按类分堆(零配件装入容器内)，用吊车吊下，严禁高空抛掷。
（2）运至地面的构配件应及时检查、整修与保养，并按品种、规格随时码堆存放。
七、安全措施
1、人员及材料要求
（1）搭设脚手架的施工人员须为经过按现行国家标准《特种作业人员安全技术考核管理规则》（GB 5036）等考核合格的专业架子工，有登高架设特种作业上岗证。
（2）上岗人员应定期体检，合格方可持证上岗。凡患有高血压，心脏病者不得上脚手架操作。
（3）搭设脚手架时，工人必须戴好安全帽，佩好安全带，工具及零配件要放在工具袋内，穿防滑鞋工作，袖口、裤口要扎紧。
（4）进场钢管、扣件必须有产品合格证书和检验报告。
（5）搭拆脚手架时，地面应设围栏和警戒标志，并派专人看守，严禁非操作人员入内。
建立钢管、扣件的专用堆放场地，钢管、扣件按品种、规格分类堆放，堆放场地不得积水。
2、施工时的要求
（1）脚手架搭拆前应有书面安全技术交底。使用前必须经过验收 (可分层、分段)合格后挂牌使用，并有验收签字手续；拆除时严格按安全技术操作规程要求进行。
（2）走人斜道(直上、三字型)坡度不得大于三分之一，设防滑条，两侧应设两道防护栏杆，斜道平台小于3平方米，临边围脚手片防护，斜道纵向距外侧及横向两终端应设剪刀撑或设两道栏杆难以设斜道的，应采取其它有效措施。
（3）吊运脚手架、钢管等须用专用保险吊钩，严禁单点起吊，要准平衡，并严格控制脚手架上的施工荷载。
（4）脚手架与主体结构连墙杆采用钢管，一端用扣件与主体结构预埋钢管扣件连接，另一端用扣件同立杆连接。
（5）脚手片必须满铺三步(包括操作层)，绑扎牢固，脚手片铺设 交接处要平整、牢固，无空头跳板。
（6）脚手架封顶，里立杆应低于檐口0.5m，外立杆高出檐口1.5m。
（7）施工班组应按专项方案施工不得擅自更改
（8）当有六级及六级以上大风和雨、雾、雪天气时应停止脚手架搭设与拆除作业。
（9）承重支架搭设、验收、拆除必须按有关规定，搭设质量必须由质量检查部门验收。质检部门应配力矩扳手一付。
（10）脚手架每搭设三步，由项目部质检部门检查验收，有书面记录，履行验收签字手续，验收合格后方继续搭设。
3、使用时的要求
（1）在脚手架的使用期间要加强对钢管、扣件的检测和维修保养。
（2）在脚手架的使用期间严禁拆除主节点处的纵、横向水平杆、扫地杆及连墙件。
不得在脚手架基础及相邻处进行挖掘作业，否则应采取安全措施。
（3）脚手架使用中，应定期检查杆件的设置的连接，连墙件、支撑、门洞桁架等的构造是否符合要求；地基是否有积水，底座是否有松动，立杆是否悬空；扣件是否松动；脚手架的垂直度偏差；安全防护措施是否符合要求；是否超载。
（4）严禁在脚手架上堆放钢管，木材及施工多余的物件等，以确保脚手架畅通及防止超载。
（5）施工现场带电线路如无可靠的安全措施，一律不准通过脚手架，非电工不准擅自拉接电线和电器装置。
八、注意事项：
1、搭设或拆除脚手架必须由有资质，取得特殊工种操作证经过专业培训架子工进行施工，施工前进行操作规章交底，操作时必须戴安全帽，挂安全带，穿防滑鞋。
2、脚手架搭设完，必须经专职人员检查验收合格的，方可交付使用。
3、脚手架不得随意拆除，拆除时需边加固迦拆除，并有专人跟检。
4、脚手架在使用中，要定专人跟踪检查，对不合格部位及时修复或更换确保无隐患。
5、雨、大风天气，严禁搭、拆作业。

悬挑架计算书
钢管脚手架的计算参照《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001)、
《建筑结构荷载规范》(GB 50009-2001)、《钢结构设计规范》(GB 50017-2003)等规范。
一、参数信息:
1.脚手架参数
搭设尺寸为：立杆的纵距为 1.50米，立杆的横距为0.90米，立杆的步距为1.80 米；
计算的脚手架为双排脚手架搭设高度为 18.0 米，立杆采用单立管；
内排架距离墙长度为0.30米；
大横杆在上，搭接在小横杆上的大横杆根数为 2；
采用的钢管类型为 Φ48×3.5；
横杆与立杆连接方式为单扣件；扣件抗滑承载力系数为 0.80；
连墙件采用两步三跨，竖向间距 3.60 米，水平间距4.50 米，采用扣件连接；
连墙件连接方式为单扣件；

2.活荷载参数
施工荷载均布参数(kN/m2):3.000；脚手架用途:结构脚手架；
同时施工层数:3；

3.风荷载参数
湖北省宜昌市地区，基本风压为0.300，风荷载高度变化系数μz为0.740，风荷载体型系数μs为0.649；
考虑风荷载；

4.静荷载参数
每米立杆数承受的结构自重标准(kN/m2):0.1248；
脚手板自重标准值(kN/m2):0.300；栏杆挡脚板自重标准值(kN/m2):0.110；
安全设施与安全网(kN/m2):0.005；脚手板铺设层数:4；
脚手板类别:竹笆片脚手板；栏杆挡板类别:栏杆冲压钢；
4.水平悬挑支撑梁
悬挑水平钢梁采用[16a号槽钢] ，其中建筑物外悬挑段长度1.40米，建筑物内锚固段长度 2.00 米。
与楼板连接的螺栓直径(mm):25.00；
楼板混凝土标号:C30；
5.拉绳与支杆参数
支撑数量为:1；

钢丝绳安全系数为:10.000；
钢丝绳与墙距离为(m):1.200；
悬挑水平钢梁采用钢丝绳与建筑物拉结，最里面面钢丝绳距离建筑物 1.20 m。

二、大横杆的计算:

大横杆按照三跨连续梁进行强度和挠度计算，大横杆在小横杆的上面。
按照大横杆上面的脚手板和活荷载作为均布荷载计算大横杆的最大弯矩和变形。

1.均布荷载值计算
大横杆的自重标准值:P1=0.038 kN/m ；
脚手板的荷载标准值:P2=0.300×0.900/(2+1)=0.090 kN/m ；
活荷载标准值: Q=3.000×0.900/(2+1)=0.900 kN/m；
静荷载的计算值: q1=1.2×0.038+1.2×0.090=0.154 kN/m；
活荷载的计算值: q2=1.4×0.900=1.260 kN/m；

大横杆计算荷载组合简图(跨中最大弯矩和跨中最大挠度)

大横杆计算荷载组合简图(支座最大弯矩)

2.强度计算
最大弯矩考虑为三跨连续梁均布荷载作用下的弯矩
跨中最大弯距计算公式如下:

跨中最大弯距为M1max=0.08×0.154×1.5002+0.10×1.260×1.5002 =0.311 kN.m；

支座最大弯距计算公式如下:

支座最大弯距为 M2max= -0.10×0.154×1.5002-0.117×1.260×1.5002 =-0.366 kN.m；

我们选择支座弯矩和跨中弯矩的最大值进行强度验算：
σ=Max(0.311×106,0.366×106)/5080.0=72.047 N/mm2；

大横杆的抗弯强度:σ= 72.047 N/mm2 小于 [f]=205.0 N/mm2。满足要求！

3.挠度计算:
最大挠度考虑为三跨连续梁均布荷载作用下的挠度

计算公式如下：

静荷载标准值: q1= P1+P2=0.038+0.090=0.128 kN/m；
活荷载标准值: q2= Q =0.900 kN/m；

三跨连续梁均布荷载作用下的最大挠度
V= 0.677×0.128×1500.04/(100×2.06×105×121900.0)+0.990×0.900
×1500.04/(100×2.06×105×121900.0) = 1.972 mm；

脚手板,纵向、受弯构件的容许挠度为 l/150与10 mm 请参考规范表5.1.8。

大横杆的最大挠度小于 1500.0/150 mm 或者 10 mm,满足要求!
三、小横杆的计算:

小横杆按照简支梁进行强度和挠度计算，大横杆在小横杆的上面。
用大横杆支座的最大反力计算值，在最不利荷载布置下计算小横杆的最大弯矩和变形。

1.荷载值计算
大横杆的自重标准值：p1= 0.038×1.500 = 0.058 kN；
脚手板的荷载标准值：P2=0.300×0.900×1.500/(2+1)=0.135 kN；
活荷载标准值：Q=3.000×0.900×1.500/(2+1) =1.350 kN；
荷载的计算值: P=1.2×(0.058+0.135)+1.4 ×1.350 = 2.121 kN；

小横杆计算简图
2.强度计算
最大弯矩考虑为小横杆自重均布荷载与荷载的计算值最不利分配的弯矩和

均布荷载最大弯矩计算公式如下:

Mqmax = 1.2×0.038×0.9002/8 = 0.005 kN.m；

集中荷载最大弯矩计算公式如下:

Mpmax = 2.121×0.900/3 = 0.636 kN.m ；

最大弯矩 M= Mqmax + Mpmax = 0.641 kN.m；

σ = M / W = 0.641×106/5080.000=126.181 N/mm2 ；

小横杆的计算强度小于 205.000 N/mm2,满足要求！

3.挠度计算
最大挠度考虑为小横杆自重均布荷载与荷载的计算值最不利分配的挠度和

小横杆自重均布荷载引起的最大挠度计算公式如下:

Vqmax=5×0.038×900.04/(384×2.060×105×121900.000) = 0.013 mm ；

P2 = p1 + p2 + Q = 0.058+0.135+1.350 = 1.543 kN；

集中荷载标准值最不利分配引起的最大挠度计算公式如下:

Vpmax = 1542.600×900.0×(3×900.02-4×900.02/9 ) /(72×2.060×105
×121900.0) = 1.590 mm；

最大挠度和 V = Vqmax + Vpmax = 0.013+1.590 = 1.603 mm；

小横杆的最大挠度小于 (900.000/150)=6.000 与 10 mm,满足要求!；

四、扣件抗滑力的计算:

按规范表5.1.7,直角、旋转单扣件承载力取值为8.00kN，按照扣件抗滑承载力系数0.80，
该工程实际的旋转单扣件承载力取值为6.40kN。

纵向或横向水平杆与立杆连接时，扣件的抗滑承载力按照下式计算(规范5.2.5):

R ≤ Rc

其中 Rc -- 扣件抗滑承载力设计值,取6.40 kN；
R -- 纵向或横向水平杆传给立杆的竖向作用力设计值；

横杆的自重标准值: P1 = 0.038×0.900=0.035 kN；

脚手板的荷载标准值: P2 = 0.300×0.900×1.500/2=0.203 kN；

活荷载标准值: Q = 3.000×0.900×1.500 /2 = 2.025 kN；

荷载的计算值: R=1.2×(0.035+0.203)+1.4×2.025=3.119 kN；

R < 6.40 kN , 单扣件抗滑承载力的设计计算满足要求!
五、脚手架荷载标准值:

作用于脚手架的荷载包括静荷载、活荷载和风荷载。静荷载标准值包括以下内容：
(1)每米立杆承受的结构自重标准值(kN/m)；本例为0.1248
NG1 = 0.125×18.000 = 2.246 kN；

(2)脚手板的自重标准值(kN/m2)；本例采用竹笆片脚手板，标准值为0.30
NG2= 0.300×4×1.500×(0.900+0.3)/2 = 1.080 kN；

(3)栏杆与挡脚手板自重标准值(kN/m)；本例采用栏杆冲压钢，标准值为0.11
NG3 = 0.110×4×1.500/2 = 0.330 kN；

(4)吊挂的安全设施荷载，包括安全网(kN/m2)；0.005
NG4 = 0.005×1.500×18.000 = 0.135 kN；

经计算得到，静荷载标准值
NG =NG1+NG2+NG3+NG4 = 3.791 kN；

活荷载为施工荷载标准值产生的轴向力总和，内、外立杆按一纵距内施工荷载总和的1/2
取值。
经计算得到，活荷载标准值
NQ= 3.000×0.900×1.500×3/2 = 6.075 kN；

风荷载标准值应按照以下公式计算

其中 Wo -- 基本风压(kN/m2)，按照《建筑结构荷载规范》(GB50009-2001)的规定采用：
Wo = 0.300 kN/m2；
Uz -- 风荷载高度变化系数，按照《建筑结构荷载规范》(GB50009-2001)的规定采用：
Uz= 0.740 ；
Us -- 风荷载体型系数：Us =0.649 ；

经计算得到，风荷载标准值
Wk = 0.7 ×0.300×0.740×0.649 = 0.101 kN/m2；

不考虑风荷载时,立杆的轴向压力设计值计算公式
N = 1.2NG+1.4NQ= 1.2×3.791+ 1.4×6.075= 13.055 kN；

考虑风荷载时,立杆的轴向压力设计值计算公式
N = 1.2 NG+0.85×1.4NQ = 1.2×3.791+ 0.85×1.4×6.075= 11.779 kN；

风荷载设计值产生的立杆段弯矩 MW计算公式
Mw = 0.85 ×1.4WkLah2/10 =0.850 ×1.4×0.101×1.500×
1.8002/10 = 0.058 kN.m；

六、立杆的稳定性计算:
不组合风荷载时，立杆的稳定性计算公式为：

立杆的轴心压力设计值 ：N =13.055 kN；
计算立杆的截面回转半径 ：i = 1.58 cm；
计算长度附加系数 ：K = 1.155 ；
计算长度系数参照《扣件式规范》表5.3.3得 ：U = 1.500
计算长度 ,由公式 lo = kuh 确定 ：lo = 3.119 m；
Lo/i = 197.000 ；
轴心受压立杆的稳定系数φ,由长细比 lo/i 的结果查表得到 ：φ= 0.186 ；
立杆净截面面积 ： A = 4.89 cm2；
立杆净截面模量(抵抗矩) ：W = 5.08 cm3；
钢管立杆抗压强度设计值 ：[f] =205.000 N/mm2；

σ = 13055.000/(0.186×489.000)=143.531 N/mm2；

立杆稳定性计算 σ = 143.531 小于 [f] = 205.000 N/mm2 满足要求！

考虑风荷载时,立杆的稳定性计算公式

立杆的轴心压力设计值 ：N =11.779 kN；
计算立杆的截面回转半径 ：i = 1.58 cm；
计算长度附加系数 ： K = 1.155 ；
计算长度系数参照《扣件式规范》表5.3.3得 ：U = 1.500
计算长度 ,由公式 lo = kuh 确定：lo = 3.119 m；
Lo/i = 197.000 ；
轴心受压立杆的稳定系数φ,由长细比 lo/i 的结果查表得到 ：φ= 0.186
立杆净截面面积 ： A = 4.89 cm2；
立杆净截面模量(抵抗矩) ：W = 5.08 cm3；
钢管立杆抗压强度设计值 ：[f] =205.000 N/mm2；

σ = 11778.930/(0.186×489.000)+58328.249/5080.000 = 140.986 N/mm2；

立杆稳定性计算 σ = 140.986 小于 [f] = 205.000 N/mm2 满足要求！
七、连墙件的计算:
连墙件的轴向力计算值应按照下式计算：

Nl = Nlw + No
风荷载基本风压值 Wk = 0.101 kN/m2；
每个连墙件的覆盖面积内脚手架外侧的迎风面积 Aw = 16.200 m2；
连墙件约束脚手架平面外变形所产生的轴向力(kN), No= 5.000 kN；

风荷载产生的连墙件轴向力设计值(kN)，应按照下式计算：
NLw = 1.4×Wk×Aw = 2.287 kN；

连墙件的轴向力计算值 NL= NLw + No= 7.287 kN；

其中 φ -- 轴心受压立杆的稳定系数,l为内排架距离墙的长度,
由长细比 l/i=300.000/15.800的结果查表得到0.949；
A = 4.89 cm2；[f]=205.00 N/mm2；

连墙件轴向力设计值 Nf=φ×A×[f]=0.949×4.890×10-4×205.000×103 = 95.133 kN；

Nl=7.287<Nf=95.133,连墙件的设计计算满足要求！

连墙件采用单扣件与墙体连接。

经过计算得到 Nl=7.287小于单扣件的抗滑力 8.0 kN，满足要求!

连墙件扣件连接示意图
八、悬挑梁的受力计算:
悬挑脚手架的水平钢梁按照带悬臂的连续梁计算。
悬臂部分脚手架荷载N的作用，里端B为与楼板的锚固点，A为墙支点。

本工程中，脚手架排距为900mm，内侧脚手架距离墙体300mm，支拉斜杆的支点距离墙体为 1200mm，
水平支撑梁的截面惯性矩I = 563.70 cm4，截面抵抗矩W = 80.50 cm3，截面积A = 18.51 cm2。

受脚手架集中荷载 N=1.2×3.791 +1.4×6.075 = 13.055 kN；
水平钢梁自重荷载 q=1.2×18.510×0.0001×78.500 = 0.174 kN/m；

悬挑脚手架示意图

悬挑脚手架计算简图

经过连续梁的计算得到

悬挑脚手架支撑梁剪力图(kN)

悬挑脚手架支撑梁变形图(kN)

悬挑脚手架支撑梁弯矩图(kN.m)
经过连续梁的计算得到

各支座对支撑梁的支撑反力由左至右分别为
R[1] = 15.602 kN；
R[2] = 11.440 kN；
R[3] = -0.340 kN。
最大弯矩 Mmax= 2.188 kN.m；
截面应力 σ =M/1.05W+N/A= 2.188×106 /( 1.05 ×80500.0 )+
0.000×103 / 1851.0 = 25.885 N/mm2；
水平支撑梁的计算强度 σ =25.885 小于 215.000 N/mm2,满足要求！

九、悬挑梁的整体稳定性计算:

水平钢梁采用[14a号槽钢,计算公式如下

其中φb -- 均匀弯曲的受弯构件整体稳定系数，按照下式计算：

经过计算得到强度 φb = 570 ×9.5×58.0× 235 /( 1200.0×140.0×235.0) = 1.87

由于φb大于0.6，查《钢结构设计规范》(GB50017-2003)附表B，得到 φb值为0.919。
经过计算得到强度 σ = 2.188×106 /( 0.919×80500.00 )= 29.570 N/mm2；

水平钢梁的稳定性计算 σ = 29.570 小于 [f] = 215.000 N/mm2 ,满足要求!

十、拉绳的受力计算:

水平钢梁的轴力RAH和拉钢绳的轴力RUi按照下面计算

其中RUicosθi为钢绳的 拉力对水平杆产生的轴压力。

各支点的支撑力 RCi=RUisinθi
按照以上公式计算得到由左至右各钢绳拉力分别为
RU1=22.065kN

十一、拉绳的强度计算:
钢丝拉绳(支杆)的内力计算：
钢丝拉绳(斜拉杆)的轴力RU我们均取最大值进行计算，为
RU=22.065kN
如果上面采用钢丝绳，钢丝绳的容许拉力按照下式计算：

其中[Fg]
