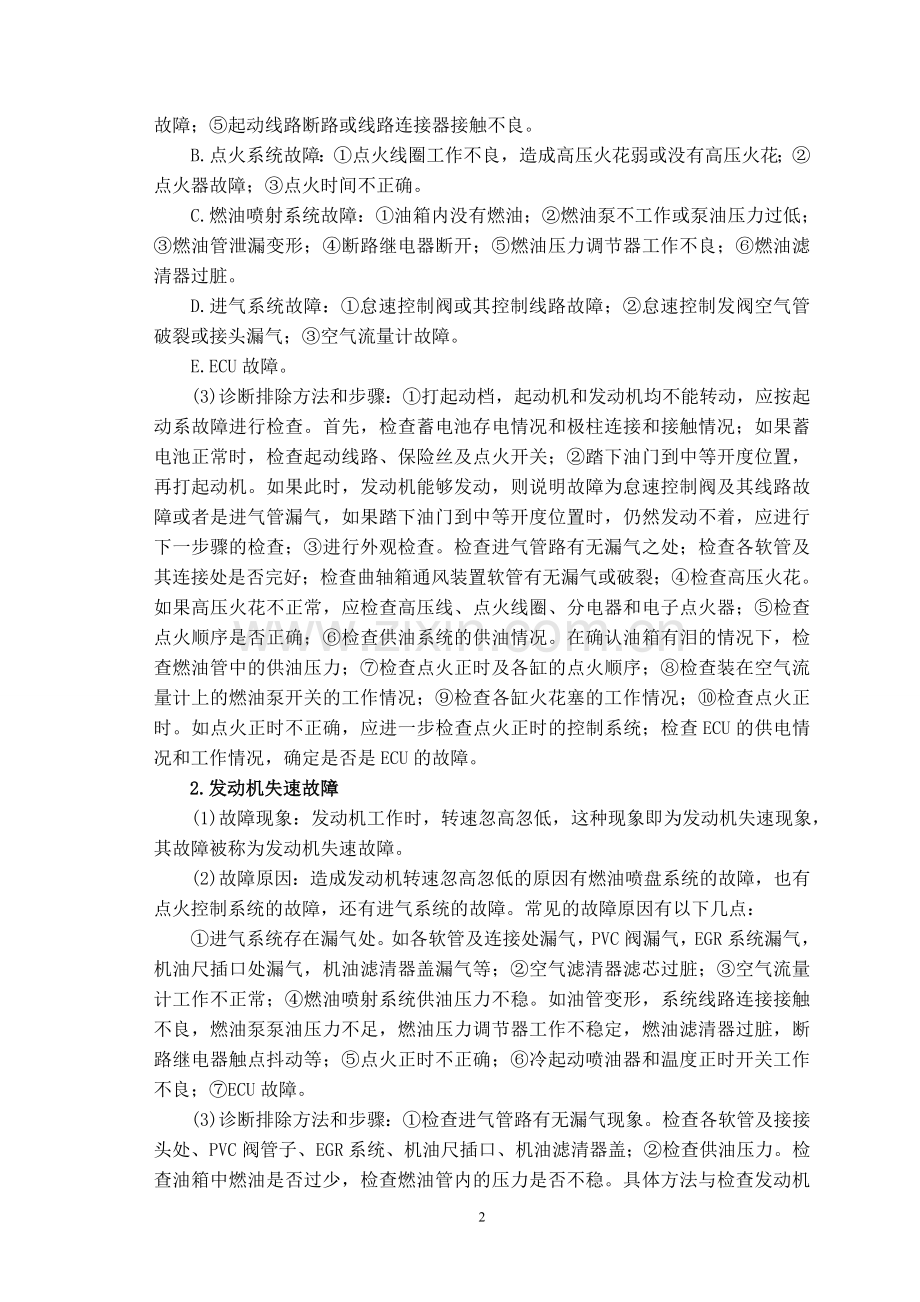

汽车电控系统的检测与维修实习报告.doc

汽车电控系统的检测与维修实习报告一、实习目的与要求 （一）实习目的1. 巩固和加强汽车构造和原理课程的理论知识，为后续课程的学习奠定必要的基础。 2. 学习正确使用检修设备和工具的方法； 3. 锻炼和培养学生的动手能力。 （二）实习要求 1.学会汽车常用检修工具和仪器设备的正确使用 2.学会汽车的主要零部件的检查测量 3.掌握汽车的基本构造与基本工作原理 4.理解汽车各组成系统的结构与工作原理 实习常用工具: （三）理解汽车各组成系统的结构与工作原理 实习常用工具： 万用表、故障码阅读器、集成电路芯片测试仪、示波器、工具包 二、实习基本内容 （一）入门知识讲授 1了解检修实习的性质、任务及要求。 2掌握检修设备和工具正确使用方法。 3了解检修实习的安全和文明操作的注意事项。 4讲授汽车电控系统基本构造与工作原理。 （二）汽车电控发动机常见故障及排除方法当汽车电控发动机工作不正常，而自诊断系统却没有故障码输出时，尤其需要依靠操作人员的检查、判断，以确定故障的性质和产生故障的部位。笔者现将汽车电控发动机常见故障总结为以下：1.发动机不能发动(1)故障现象：打开点火开关，将点火开关拨到起动位置，发动机发动不着。 (2)故障产生的可能原因：A.起动系统故障使发动机不能转动或转动太慢：蓄电池存电不足、电极桩柱夹松动或电极桩柱氧化严重；电路总保险丝断；点火开关故障；起动机故障；起动线路断路或线路连接器接触不良。B.点火系统故障：点火线圈工作不良，造成高压火花弱或没有高压火花；点火器故障；点火时间不正确。C.燃油喷射系统故障：油箱内没有燃油；燃油泵不工作或泵油压力过低；燃油管泄漏变形；断路继电器断开；燃油压力调节器工作不良；燃油滤清器过脏。D.进气系统故障：怠速控制阀或其控制线路故障；怠速控制发阀空气管破裂或接头漏气；空气流量计故障。E.ECU故障。(3)诊断排除方法和步骤：打起动档，起动机和发动机均不能转动，应按起动系故障进行检查。首先，检查蓄电池存电情况和极柱连接和接触情况；如果蓄电池正常时，检查起动线路、保险丝及点火开关；踏下油门到中等开度位置，再打起动机。如果此时，发动机能够发动，则说明故障为怠速控制阀及其线路故障或者是进气管漏气，如果踏下油门到中等开度位置时，仍然发动不着，应进行下一步骤的检查；进行外观检查。检查进气管路有无漏气之处；检查各软管及其连接处是否完好；检查曲轴箱通风装置软管有无漏气或破裂；检查高压火花。如果高压火花不正常，应检查高压线、点火线圈、分电器和电子点火器；检查点火顺序是否正确；检查供油系统的供油情况。在确认油箱有泪的情况下，检查燃油管中的供油压力；检查点火正时及各缸的点火顺序；检查装在空气流量计上的燃油泵开关的工作情况；检查各缸火花塞的工作情况；检查点火正时。如点火正时不正确，应进一步检查点火正时的控制系统；检查ECU的供电情况和工作情况，确定是否是ECU的故障。2.发动机失速故障 (1)故障现象：发动机工作时，转速忽高忽低，这种现象即为发动机失速现象，其故障被称为发动机失速故障。(2)故障原因：造成发动机转速忽高忽低的原因有燃油喷盘系统的故障，也有点火控制系统的故障，还有进气系统的故障。常见的故障原因有以下几点：进气系统存在漏气处。如各软管及连接处漏气，PVC阀漏气，EGR系统漏气，机油尺插口处漏气，机油滤清器盖漏气等；空气滤清器滤芯过脏；空气流量计工作不正常；燃油喷射系统供油压力不稳。如油管变形，系统线路连接接触不良，燃油泵泵油压力不足，燃油压力调节器工作不稳定，燃油滤清器过脏，断路继电器触点抖动等；点火正时不正确；冷起动喷油器和温度正时开关工作不良；ECU故障。(3)诊断排除方法和步骤：检查进气管路有无漏气现象。检查各软管及接接头处、PVC阀管子、EGR系统、机油尺插口、机油滤清器盖；检查供油压力。检查油箱中燃油是否过少，检查燃油管内的压力是否不稳。具体方法与检查发动机不能发动时相同；检查空气滤清器滤芯是否过脏；检查点火提前角；检查各缸火花塞工作情况；检查冷起动喷油器和温度一时间控制开关的工作情况；检查空气流量计的输出电压及与发动机工况的变化关系；检查喷油器的喷油情况；检查ECU的工作情况。3.发动机怠速不良故障 (1)故障现象：发动机在中等以上转速运行时工作正常，当转速为怠速或接近怠速时，出现怠速不稳甚至熄火的现象，即为怠速不良故障。(2)故障原因：造成怠速不良通常是由于进气系统和喷油控制系统的原因，个别时候也会因发动机机械故障造成怠速不良。常见引起怠速不良的原因有：进气系统有漏气处；冷起动喷油器和温度一时间控制开关工作不正常；喷油系统供油压力不正常；喷油器故障引起喷射雾化质量差；ECU故障。(3)诊断排除方法和步骤：检查进气管、PVC阀软管、机油尺处是否漏气；检查空气滤清器滤芯是否过脏；检查冷起动喷油器和温度一时间控制开关是否正常；检查燃油系统压力是否过低；检查喷油器喷射情况；必要时检查汽缸压力和气门间隙；检查ECU。4.混合气稀故障 (1)故障现象：发动机转速不稳，动力明显不足，且有回火现象，则可认为发动机存在混合气过稀的故障。(2)故障原因：进气系统存在漏气现象；冷起动喷油器和温度定时开关有故障；系统燃油压力过低；喷油器发卡或堵塞；空气流量计故障；水温传感器故障；节气门位置传感器故障；ECU故障。(3)诊断排除方法和步骤：检查进气系统有无漏气现象；检查冷起动喷油器的定时开关；检查喷油器有无堵塞、发卡故障；检查空气流量计工作情况；检查水温传感器；检查节气门位置传感器工作情况；检查ECU各端子输入、输出信号。5.加速不良故障(1)故障现象：发动机在油门由低速缓慢加速到高速时，工作完全正常，但在急加速时，发动机转速变化缓慢，有时有喘气或回火现象。(2)故障原因：进气系统存在漏气故障；系统供油压力过低；点火电压过低；点火时间过迟；汽缸压力过低或气门间隙过小；节气门位置传感器工作不正常；ECU故障。(3)诊断排除方法和步骤：检查进气系统有无漏气现象；检查高压火花情况；检查点火提前角是否正常；检查系统供油压力；检查节气门传感器工作是否正常；检查ECU各端子信号是否正常；必要时检查气门间隙和汽缸工作压力。 （三）电控发动机故障诊断1.发动机不能起动故障诊断电控发动机不能转动或转动很慢，其主要原因是蓄电池或起动系统有故障，可检查蓄电池和起动系统进行排除：如果曲轴转动正常而发动机不能起动，其主要原因是燃油喷射系统的传感器、执行器、电控单元及其线路有故障，可按程序进行排除：2.发动机怠速不良或熄火怠速不良或熄火的主要原因是怠速控制系统发生故障，可按图3所示程序进行排除： （四）电控发动机维修要点 (1)控汽油喷射系统对汽油的清洁度要求很高，应使用牌号和质量完全符合要求的去铅汽油。燃油滤清器要定期更换，以防止燃油中的异物堵塞喷油器。 (2)严格按照要求使用电源。安装蓄电池时极性必须正确，否则电子元件会烧毁。 (3)尽量避免电脑受到剧烈振动，并要防止水分浸入电控系统各零(部)件内。(4)在蓄电池亏电导致发动机无法正常起动时，应及时给蓄电池充电或更换新的蓄电池，而尽量不要使用跨接电路的方法来起动发动机。(5)不可用水冲洗微机控制单元和其他电子装置。发动机存放地点环境的湿度不宜太大，在夏季尽量不用水冲刷地板。(6)防止微机系统受到剧烈的机械冲击震动。(7)发动机要远离能发射电磁场的电气设备，避免空间强电磁场对微机系统的干扰。 （五）电控燃油系统检查要点(1)打开点火开关，而发动机未起动时，警告灯应点亮。发动机正常起动后，警告灯应熄灭，如果不熄灭，则表示电脑自诊断系统检测到故障或异常现象。此时不能将蓄电池从电路中断开，以防微机中存储的故障代码及有关信息丢失。应根据警告灯闪烁的次数或输出的故障编码，判断电子汽油喷射系统的故障，并用专用设备读取故障码。(2)对供油系统进行检修操作前，应先拆除蓄电池的搭铁线。(3)电动汽油泵除受点火开关控制外，还受空气流量计内的开关控制。点火开关接通后，只有在发动机处于正常工作或起动状态，且空气流量计检测到空气流量信号或微机检测到转速和点火信号时，汽油泵才连续工作。它的出油压力比一般的供油系高，损坏后，只能使用原型号的电动汽油泵进行更换。 (4)检修时，不论发动机是否运转，只要点火开关接通，决不可断开任何正在工作的电气装置。因为这些装置往往步、有一定的电感，当突然切断其工作电流时，会在电路中产生很高的瞬时电压，会造成电子器件的严重损坏。(5)如需要进行电弧焊接，应断开电控单元的供电电源线。 (6)对微机及与之连接的传感器、执行器进行检修时，操作人员须预先消除身上的静电，一定要带上接铁金属带，将其一端缠在手腕上，另一端夹到车身上，避免静电造成微机系统的损坏。 三、实习心得体会 通过这次检修实习，让我深刻的体会到做任何事情都必须认真对待，都必须付出汗水和努力。当然这次实习也达到了我预先的目的，让我对汽车电控系统有了一个很深的认识，以前只有在课本上的感观性的认识，这次则是实践中的深入性的认识。通过这次实习使我们学到很多书本上学不到的东西，多多少少的使我们加深了对课本知识的了解。这次检修实习不仅把理论和实践紧密的结合起来，而且还加深了对汽车电控系统工作原理的了解，也初步掌握了电控系统检修的基本要求和一般的方法。通过这次实习我们收获颇丰，不仅是知识方面，而且在我们未来的工作之路上，它让我们学会了如何正确面对未来工作中的困难与挫折，是一次非常有意义的经历。 其中专业理论知识内容包括：保安理论知识、消防业务知识、职业道德、法律常识、保安礼仪、救护知识。作技能训练内容包括：岗位操作指引、勤务技能、消防技能、军事技能。二培训的及要求培训目的安全生产目标责任书为了进一步落实安全生产责任制，做到“责、权、利”相结合，根据我公司2015年度安全生产目标的内容，现与财务部签订如下安全生产目标：一、目标值：1、全年人身死亡事故为零，重伤事故为零，轻伤人数为零。2、现金安全保管，不发生盗窃事故。3、每月足额提取安全生产费用，保障安全生产投入资金的到位。4、安全培训合格率为100%。二、本单位安全工作上必须做到以下内容： 1、对本单位的安全生产负直接领导责任，必须模范遵守公司的各项安全管理制度，不发布与公司安全管理制度相抵触的指令，严格履行本人的安全职责，确保安全责任制在本单位全面落实，并全力支持安全工作。 2、保证公司各项安全管理制度和管理办法在本单位内全面实施，并自觉接受公司安全部门的监督和管理。 3、在确保安全的前提下组织生产，始终把安全工作放在首位，当“安全与交货期、质量”发生矛盾时，坚持安全第一的原则。 4、参加生产碰头会时，首先汇报本单位的安全生产情况和安全问题落实情况；在安排本单位生产任务时，必须安排安全工作内容，并写入记录。 5、在公司及政府的安全检查中杜绝各类违章现象。 6、组织本部门积极参加安全检查，做到有检查、有整改，记录全。 7、以身作则，不违章指挥、不违章操作。对发现的各类违章现象负有查禁的责任，同时要予以查处。 8、虚心接受员工提出的问题，杜绝不接受或盲目指挥；9、发生事故，应立即报告主管领导，按照“四不放过”的原则召开事故分析会，提出整改措施和对责任者的处理意见，并填写事故登记表，严禁隐瞒不报或降低对责任者的处罚标准。 10、必须按规定对单位员工进行培训和新员工上岗教育；11、严格执行公司安全生产十六项禁令，保证本单位所有人员不违章作业。 三、 安全奖惩： 1、对于全年实现安全目标的按照公司生产现场管理规定和工作说明书进行考核奖励；对于未实现安全目标的按照公司规定进行处罚。 2、每月接受主管领导指派人员对安全生产责任状的落6
