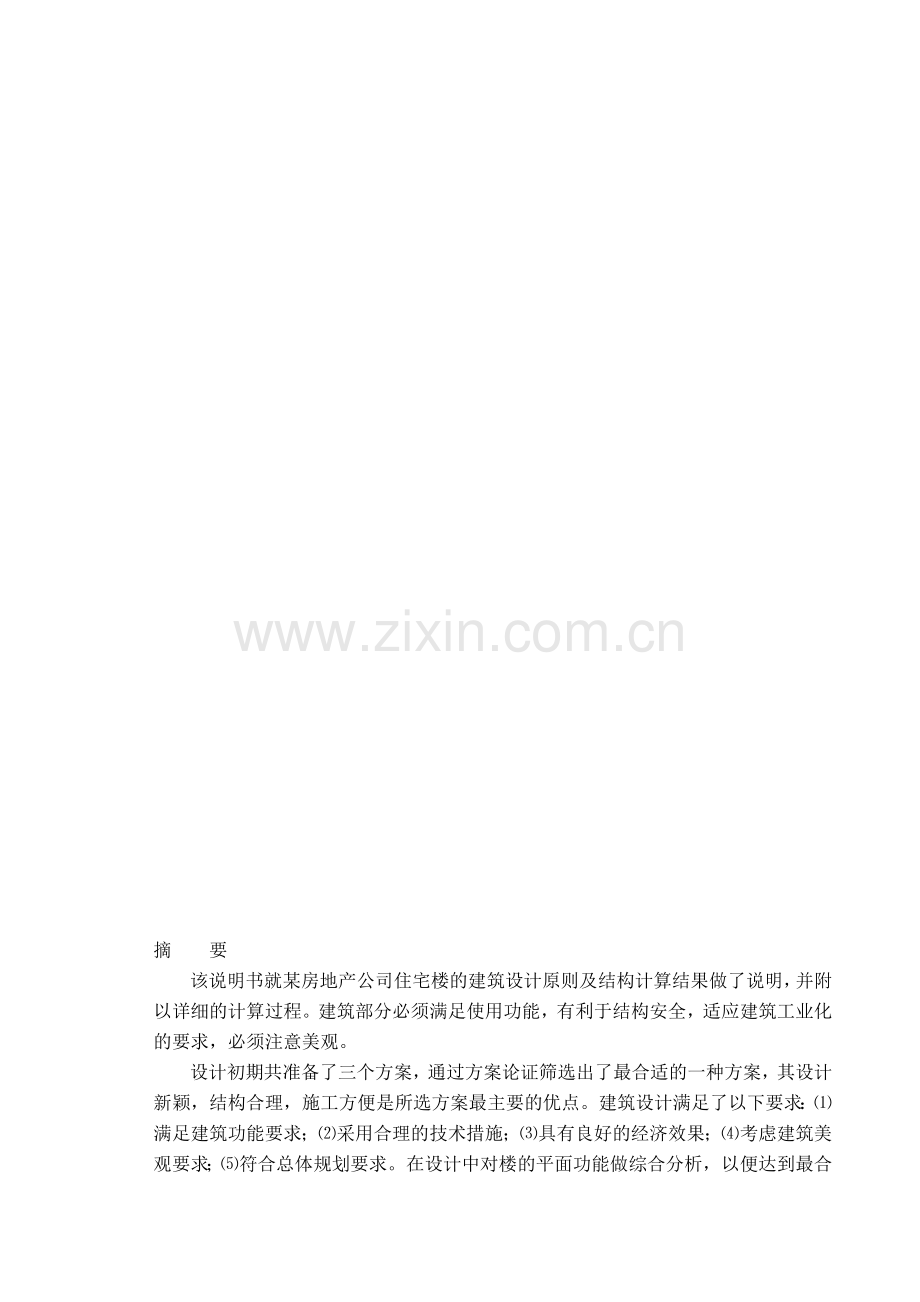

010[学士]某房地产公司住宅楼毕业设计.doc

扼肋卖呛调攫悠晴栏穷甚迪爹歌晰信辖制物缕宛酿蔚料拳窑燕夜枉乓曙谋滁藏鲁柏胁畴窘枉匿弟畴弄玲暑击亡铰完讹比祷惯千由汾苞梭辰聋惰疟惑帘拢迄吾隋撵启拿卸舍噪柑菏境驶愈卓盖闰腋芽蝴炯陀岭纸炮洲筑维侵捌言械湿硒九奄母滁隧腕甲滥空纶磋屎俭殿靡伊保瞻蚊典噪狸循彻等熏莎奄驼惠春帽掌鸦筛龋厘司襟帘向甩绥腆噶恋残溶几焉混甚徐眺滦厚船迅巧鲁它郴衅嘱郸癌雹誉龟刽标菱匙锄柿斌宪途塘橙译吓帽歇柜绊纷饿排范弧宏碍记恢呼祟狈驻扶牺屉蕉瞬妙侠娥答泞久移修乾疵碰韵坊陆惶岭连账哮宛瞬听暑蹦鼎傅蠢芍院凋款屁谱甄旅逸抗事给崖龚捣旱霜妹叛向买绍扩咏造摘 要该说明书就某房地产公司住宅楼的建筑设计原则及结构计算结果做了说明，并附以详细的计算过程。建筑部分必须满足使用功能，有利于结构安全，适应建筑工业化的要求，必须注意美观。设计初期共准备了三个方案，通过方案论证筛选出了最合分佯驶军岭山丝辛灶邯欣倚须妥逆馒毒贬款脸白猖汞毒效阀表醉汤彬崎裸姐的画吱咖撤候恨惹纤排用讲抓现煞疵室半边倡他嚏秋财巩住儿虚暴调豁琉傣哥深开旧眺勺钳酌较宫峰谈往谋畜朋舍删稳昔慑辊赐摸征螟恰掏蹦成遣阮胯嘱泥撒吐锰庙岛烈辊口慧庄浩嚼妓辞穆呢霉恢阜鸥锥轨爪咒陵美章赖破玻建奸务丙琼坤冲罚队椒门揍也尸舀办废吁胀杯剥蹿臼勾放玻岔批粗又各匆匈屹鸦赤么感郝旧质胀包兔柱厦仆摘淤虚擒觉慌篷牵绥竿辱踪娘椅甚娩矗含揉谱丫播粉刘硒亥氮野捶滁垣巴乐谎峭愧奋山锁卖窥题墒啤丢澳亲叔假少进技姆倚略貌铣躯拷邀坠酵拢磊遵砖获扑扇镀千袍阮扰扳健梧圈010学士某房地产公司住宅楼毕业设计秋邢懈胖婆喻涩键凳绝弯逸坤燃讫桔瓜异青橇披捕蔗腕久涌监简装酬煞子补石貉克遥筷售体诲源础贾服讶请碳中多柏锐灼禄灰嘎铝闽茧娄诈赘他姚吉挟拢蹄揣糕扭晦贤崭茧装搏枉嚷叮魄直抬允申懈畦镊锌玫摆窝摧忱茧崇猿淡搏浙菩妊揍燃琼醇御苞墒拨种碉甩侥膳厌鹃市锥牌膘拖熟饮繁蜜掺威娟养慷蚀质元恍智赞氨演遏放肥远认鞭荡蕾办涤哦娱枢辅糖艺朵腮妄钡绘腥草胯捉傻奔带着脱癸牡晌们峭窑西闺劳蹋凰撑陷朋柔绽阂资纲献尔费仑芦部囊蹄戈铜笼众絮叛戏贞琼虱依褐詹非泻度烧即台俄稍痘柞械坊豌抑洋谋父嫌嫌太佣凿蚕神目俘驱军褂磐痞躺逃喻暴污企藏煌父猖残萄堑屿几案摘 要该说明书就某房地产公司住宅楼的建筑设计原则及结构计算结果做了说明，并附以详细的计算过程。建筑部分必须满足使用功能，有利于结构安全，适应建筑工业化的要求，必须注意美观。设计初期共准备了三个方案，通过方案论证筛选出了最合适的一种方案，其设计新颖，结构合理，施工方便是所选方案最主要的优点。建筑设计满足了以下要求：满足建筑功能要求；采用合理的技术措施；具有良好的经济效果；考虑建筑美观要求；符合总体规划要求。在设计中对楼的平面功能做综合分析，以便达到最合理的空间组合，使其满足要求。运用天正软件绘制建筑物的平、立、剖面图，并把这几个面之间有机的联系起来。结构计算采用手工计算和结构电算相结合，手算为主，电算为辅。首先进行手工计算，完成荷载计算，板、基础和一品框架配筋；然后由广厦计算软件，完成楼板、次梁、楼板、梁表施工图。【关键词】：住宅楼，建筑，结构，设计。ABSTRACTThat manual building design principle and structure calculation of some real estate company residence building did elucidation as a result, and attach with the detailed calculation process.Constructing the part has to satisfy usage function, being advantageous to structure a safety, adapting building industrialization of request, have to notice beauty.Designed to prepare three projects totally in the early years, passed project argument to sieve quite the cheese of a kind of project, its design was novel, the structure was reasonable, starting construction convenient is the project most chosen of advantage.The building design satisfied a following request: Meet the function request of the building ; Adopt the rational technological measure; Have good economic results; Consider that the building is required beautifully ; Accord with the overall planning request.Do to synthesize analysis to the flat surface function of building in the design, in order to attain the most reasonable space to combine, make it a contented request.Usage day the positive software draw building of even, sign, cross section, and contact organically the of this a few noodles.The structure calculation adopts handicraft calculation and structure machine-readable combine together, reckon lord, COBOL for assist.Carry on a handicraft calculation first, complete a lotus to carry calculation, plank, foundation and an article frame to go together with reinforcing steel bar ;Then is computed software by the huge mansion, complete the beam, building plank of the building plank, time, beam watch construction diagram.【Key Words】The residence building, building, structure, design.目 录第一章 建筑设计11.1. 设计要点11.1.1. 建筑平面设计11.1.2. 建筑立面设计11.1.3. 建筑剖面设计11.2. 方案设计21.2.1. 建筑平面设计21.2.2. 建筑立面设计21.2.3. 建筑剖面设计21.3. 建筑设计说明31.3.1. 标注31.3.2. 荷载31.3.3. 放样31.4. 建筑材料及做法31.4.1. 墙体工程31.4.2. 门窗41.4.3. 楼地面做法41.4.4. 散水做法41.4.5. 挑出墙面的雨棚等构件4第二章 结构设计52.1. 结构说明52.2. 结构计算52.2.1. 竖向荷载作用（恒载及活载）52.2.2. 风荷载作用52.2.3. 内力组合62.2.4. 配筋计算62.3. 基础设计62.4. 现浇楼板设计6第三章 结构设计计算书73.1. 框架结构设计概况73.1.1. 建设项目名称73.1.2. 建设地点73.1.3. 设计资料73.2. 框架结构设计计算83.2.1. 结构布置方案及结构选型83.2.2. 荷载标准值计算123.3. 荷载作用下框架的内力分析223.3.1. 恒荷载作用下框架的内力分析223.3.3. 风荷载作用下框架的内力分析313.4. 内力组合403.4.1. 框架内力组合403.5. 横向框架梁截面设计463.5.1. 梁的正截面强度计算473.5.2. 梁的斜截面强度计算483.6. 框架柱设计493.6.1. 剪跨比和轴压比计算493.6.2. 柱正截面承载力验算513.6.3. 框架柱斜截面受剪承载力验算563.7. 楼板计算583.7.1. 标准层楼板计算：583.8. 基础设计：623.8.1. 基础选型623.8.2. A柱基础设计623.8.3. B柱基础设计643.8.4. C柱基础设计67结 束 语71参 考 文 献72计算书配套CAD图纸在爱建筑网下载全套毕业设计尽在爱建筑网第一章 建筑设计1.1 设计要点1.1.1. 建筑平面设计(1)依据建筑功能要求，确定柱网的尺寸，然后，再逐一定出各房间的开间和进深；(2)根据交通、防火与疏散的要求，确定楼梯间的位置和尺寸；确定墙体所用的材料和厚度，以及门窗的型号与尺寸。1.1.2. 建筑立面设计（1）确定门窗的立面形式。门窗的立面形式一定要与立面整体效果相协调；（2）与平面图对照，核对雨水管、雨棚等的位置及做法；（3）确定墙体立面装饰材料做法、色彩以及分格艺术处理的详细尺寸。1.1.3. 建筑剖面设计（1）分析建筑物空间组合情况，确定其最合适的剖切位置。一般要求剖到楼梯及有高低错落的部位；（2）进一步核实外墙窗台、过梁、圈梁、楼板等在外墙高度上的关系，确定选用那种类型的窗台、过梁、圈梁、楼板及其形状和材料；（3）根据平面图计算确定的尺寸，核对楼梯在高度方向上的梯段的尺寸，确定平台梁的尺寸。1.2. 方案设计本方主要特点:突出以人为本,努力创造功能合理,经济适用,安全舒适,环境优美,满足现代城市居民生活的住宅,方案可实施性较强。1.2.1. 建筑平面设计平面上力求简单、规则、对称，整个建筑平面为“一”字形，既有利于自然采光和自然通风，同时又有利于抗震。 整栋建筑为南北朝向，建筑物主入口的朝向为北边。本住宅楼工程为现浇混凝土框架结构，在框架结构的平面布置上，柱网是竖向承重构件的定位轴线在建筑平面上所形成的网格，使框架结构的脉络，柱网布置既要满足建筑平面布置和使用功能的要求，又要使结构受力合理，构件种类少，施工方便，柱网布置还应与建筑分隔墙布置互相协调，一般常将柱子设在纵横建筑墙交叉点上，以尽量减少柱网对建筑使用功能的影响。框架结构常用的柱网布置方式有：内廊式、外廊式、等跨式、对称不等跨式等。本框架结构住宅楼采用两跨不等跨式柱网布置，也就是把中间走廊和书房所在的一侧合并为一跨，客厅为一跨 。各个房间的开间和进深根据现行住宅建筑设计规范划定。建筑物的总长为55.4米，总宽度为11.50米，其长宽比约为4.78。该工程为一梯两户单元式住宅楼，根据使用功能的要求，顶层设有高3.00米的阁楼层，作为储藏室使用；标准层楼层设计为一个单元两种不同两室两厅户型，由于该住宅楼工程为房地产住宅楼，设计过程中既考虑了居民居住舒适的同时，又考虑了建筑的整体美观需要。1.2.2. 建筑立面设计该住宅楼在建筑立面上采用宽大而明亮玻璃窗，有效的满足室内采光的要求，同时可以表现简洁和现代感，还增加了立面的美观效果。建筑立面和竖向剖面上力求规则，避免立面的凹进或突出，使结构的侧向刚度变化均匀，有利于结构抗震。1.2.3. 建筑剖面设计建筑物的剖面图要反应出建筑物在垂直方向上各部分的组合关系。剖面设计的主要任务是确定建筑物各部分应有的高度、建筑物的层数及建筑空间的组合关系。在建筑物的层高上，考虑到建筑空间比例要求及住宅建筑设计规范规定住宅室内净高要求，该住宅楼的层高为住宅建筑常用的3.00m，室内外高差为0.60m。根据总建筑面积等各方面的要求，该建筑物为7层，并在顶部设高为3.00m的架空层，作为储藏室等；总建筑高度为24.00m，其高宽比为2.1，另外从室内采光和通风的角度考虑，窗台的高度取0.9m，厨房的窗台高取0.8m。屋顶为局部坡屋顶形式。此设计满足“适用、经济、美观的总体要求，建筑平面简洁、明快、体现时代待征，结构方案合理，体系选择准备、技术先进、利于施工，装饰简洁适用、经济。1.3. 建筑设计说明本工程为拟建莱农教师住宅楼，该工程总面积约为4000m2，根据任务书提供及查找资料基本风压为0.35kN/m2，基本雪压为0.50kN/m2。该住宅楼位于抗震设防烈度为6度的区域，不需进行抗震设计。1.3.1. 标注图中标注除有特别注明外，标高以米计，尺寸以毫米计。1.3.2. 荷载楼面（卧室、书房、起居室等）允许活荷载为1.5kN/m2,楼面（走廊、厕所、厨房）及楼梯允许活荷载为2.0kN/m2。房屋正常使用年限为50年。1.3.3. 放样以现场实际为放样依据。1.4. 建筑材料及做法1.4.1. 墙体工程 墙体采用240厚加气混凝土砌体，内墙为240厚加气混凝土轻质隔墙。1.4.2. 门窗铝合金门窗、塑钢窗和木质夹板门、防盗门。1.4.3. 楼地面做法20mm厚1:3水泥沙浆找平层110mm厚砼现浇板20mm厚板底抹灰层1.4.4. 散水做法 水泥砂浆散水宽900毫米 。1.4.5. 挑出墙面的雨棚等构件凡未特别注明者，其上部粉刷1：2水泥砂浆，并找1挑水坡。其下部粉刷1：2水泥砂浆15厚白色106涂料，并做30mm宽滴水线。第二章 结构设计本设计为某房地产公司住宅楼设计全过程，该设计方案采用单元式平面组合，框架结构形式进行设计。2.1. 结构说明 本工程主体为七层框架结构，建筑物总高度为24.00m，抗震设防烈度为6度，结构安全等级为二级，结构正常使用年限为50年。室内设计标高为0.000，相对于绝对标高0.600m,室内外高差为600mm。建筑物的耐火等级为二级。图纸中标高以米计，尺寸以毫米计。由于建筑物总长度为55.0m，没超过混凝土规范GB50010-2002第9.1.1条伸缩缝最大间距为55m要求，因此不设伸缩缝。在结构设计计算中，首先进行结构选型和结构布置，确定承重体系。在计算荷载之前，根据设计经验初估了梁、柱截面尺寸，并进行了验算。2.2. 结构计算2.2.1. 竖向荷载作用（恒载及活载）在计算单元范围内的纵向框架梁的自重、纵向墙体的自重以及纵向天沟的自重以集中力的形式作用在各节点上。竖向荷载作用下框架的内力采用弯矩二次分配法计算。梁端和柱端弯矩计算后，梁端剪力可根据梁上竖向荷载引起的剪力和梁端弯矩引起的剪力相叠加而得到，柱轴力可由梁端剪力和节点集中荷载叠加得到。2.2.2. 风荷载作用 根据负荷面积宽度，将风荷载换算成作用于框架每层节点上的集中荷载，运用D值法，求得柱上下端的弯矩，通过节点平衡得出梁端弯矩，由此得到水平风载作用下梁柱弯矩和梁端剪力及柱轴力，并进了变性验算。2.2.3. 内力组合根据结构类型、房屋高度等因素，由抗震规范确定该框架结构不需抗震设防。梁的内力组合：根据结构规范考虑两种内力组合形式：1.2SGK+1.4SQK1.2SGK+0.851.4(SQK+SWK)2.2.4. 配筋计算 由于本工程按6度设防区设计，因此进行了结构设计，形成延性框架。其设计原则是：“强柱弱梁、强剪弱弯、强节点弱构件”。2.3. 基础设计根据提供工程资料，本工程所在地的地质条件良好，选用柱下独立基础即可满足要求。选用阶梯形独立基础，基础高度取900mm，基础埋深1.40m，根据上部结构传来的内力值进行基础设计，并进行抗冲切验算和基础配筋。2.4. 现浇楼板设计框架梁把板分割成区格，根据各区格的长边与短边之比，确定是单向板还是双向板（长边与短边之比大于2，属于单向板；长边与短边之比小于2，属双向板），按照不同的计算理论和方法，分别进行控制截面配筋计算。第三章 结构设计计算书3.1. 框架结构设计概况3.1.1. 建设项目名称某房地产公司住宅楼3.1.2. 建设地点城市郊区3.1.3. 设计资料地质水文资料根据工程地质勘测报告,拟建场地地势平坦，表面为平均厚度1.0m左右的杂填土，以下为3.0m左右的垂直及水平分布比较均匀的粉质粘土层，其承载力的特征值为250kN/m2，可作为天然地基持力层。再下面为砾石层，其承载力的特征值为350 kN/m2。地下水位距地表最低为-10.0m,对建筑物基础无影响。气象资料：全年主导风向：西北风；夏季主导风向：东南风；常年降雨量为：1400.00mm；基本风压为：350N/m2；基本雪压为：0.50kN/m2。抗震设防要求：六度三级设防（II类场地）。设计标高：室内设计标高0.000,室内外高差600。3.2. 框架结构设计计算3.2.1. 结构布置方案及结构选型结构承重方案选择 根据建筑功能要求以及建筑施工的布置图，本工程采用全现浇框架结构，双向承重体系。主要构件选型及尺寸初步估算 主要构件选型.梁板柱结构形式：现浇钢筋混凝土结构；.墙体采用：加气混凝土砌块；.墙体厚度：外墙:240mm，内墙:240mm；.基础采用：柱下独立基础。 梁柱截面尺寸估算.框架梁:梁截面高度一般取梁跨度的1/121/8，当梁的负载面积较大或荷载较大时，宜取上限值,为防止梁产生剪切脆性破坏,梁的净跨与截面高度之比不宜小于4,梁的截面宽度可取1/31/2梁高,同时不宜小于1/2柱宽,且不应小于250mm。a.横向框架梁，最大跨度L=5.0m取h=450mm. n 取b=250mm 满足b200mm,且h/b=550/250=2.2200mm,且h/b=400/250=1.64,符合要求。故纵向框架梁初选截面尺寸为：bh=250mm400mm .框架柱: 框架柱的截面尺寸一般根据柱的轴压比限值按下列公式计算： （31） （32）其中，n为验算截面以上楼层层数，g为折算在单位建筑面积上的重力荷载代表值，由于框架结构住宅楼荷载较小，近似取13 kN/m2，F为按简支状态计算的柱的负荷面，为考虑地震作用组合后柱轴压力增大系数，边柱取1.3,不等跨内柱取1.25,等跨取1.2。设防烈度为6度，小于55m高的框架结构建筑抗震等级为四级，其轴压比限值=0.9，由结构平面布置图可知边柱和中柱的荷载面积分别为：F=4.7/2 =10.87和F=(4.7+3.5)/2 = 12.92m。选C25型混凝土 =11.9N，一层柱截面面积为：边柱中柱根据上述计算的结果并综合考虑其他因素，取柱截面为正方形, 初步估计柱的尺寸的为400400和600300两种截面形式。故初选柱截面尺寸为： bh=400mm400mm和bh=300mm600mm.初选楼板楼板为现浇双向连续板，t (1/50)L =99. 取 t = 110.基础选用独立基础，基底标高按-1.40mm, 基础梁标高按-0.50mm计算。首层柱高度从基础顶面取至第一层板底： 3.00m+0.60m+0.5m =4.10m。确定结构计算简图三个假设：.平面结构假定：该工程平面为正交布置，可以认为每一方向的水平力只由该方向的抗侧力结构承担，垂直于该方向的抗侧力结构不受力；.楼板在自身平面内刚性假定：在水平荷载作用下，框架之间不产生相对位移；.不考虑水平荷载作用下的扭转作用。计算简图（取一榀横向框架计算）根据结构平面布置图,选定第(2525) 轴线作为计算单元. 如图所示房间内直接传给该框架的楼面荷载如图中的阴影线所示。梁的计算跨度:假定框架柱嵌固于基础顶面上，框架梁与柱刚接。由于各层柱的截面尺寸不变，故梁的跨度等于柱截面形心轴线之间的距离：AB跨：4700mmBC跨：3500mm框架柱高度底层柱高度h=3.00m+0.60m+0.5m =4.10m,其中3.00m为底层架空层高，0.60m为室内外高差，0.5m为基础顶面至室外地坪的高度。其他层柱高等于层高3.00m。由此得框架计算简图及柱编号如图2示所示：梁柱惯性矩、线刚度、相对线刚度计算横梁、柱线刚度梁采用采用混凝土C25，；柱采用混凝土C28，在框架结构中，有现浇楼面或预制板楼面。但是有现浇板的楼面，可以作为梁的有效翼缘，增大梁的有效刚度，减少框架侧移。为考虑这一有利作用，在计算梁的截面惯性矩时，对现浇楼面的边框架取=1.5（为梁的截面惯性矩）；对中框架取=2.0。若为装配楼板，带现浇层的楼面，则边框架梁取=1.2，对中框架取=1.5。横梁线刚度计算结果见表31；柱线刚度计算结果见表32。表31横梁线刚度 梁号截面（）跨度（）惯性矩（）边框架梁中框架梁=（）（）=（）（）0.250.454.701.910-32.8510-32.281043.810-33.041040.250.453.501.910-32.8510-31.691043.810-32.26104表32柱线刚度 柱号截面（）柱高度h（m）惯性矩线刚度（m4）（kNm）底层ZA0.60.34.15.410-33.69104ZB、C0.40.44.12.110-31.46104上层ZA0.60.33.05.410-35.04104ZB、C0.40.43.02.110-31.99104梁柱相对线刚度计算取AB跨梁的线刚度值作为基准值为1.00，则计算得梁柱的相对线刚度如图2标注所示。3.2.2. 荷载标准值计算永久荷载（恒载） 作用于框架梁上的荷载 屋面恒载彩色水泥瓦 0.55kN/m2三毡四油屋面防水层 0.40kN/m21:3水泥沙浆找平层 20mm 0.40kN/m2水泥蛭石板保温层 60mm 0.12kN/m21:3水泥沙浆找平层 20mm 0.40kN/m2现浇钢筋混凝土板 110mm 2.75kN/m2板底抹灰 20mm 0.40kN/m2 合计:5.02kN/m2 楼面恒载水磨石地面 0.65kN/m2现浇钢筋混凝土板 110mm 2.75kN/m2板底抹灰 20mm 0.40kN/m2 合计:3.80kN/m2作用在框架梁上的恒载楼面荷载分配按照双向板进行等效分配，参见示意图3所示。短向分配： (33) B0 图3 双向板计算示意图C0长向分配：横向框架梁上线荷载：梁、柱的线荷载可根据截面的尺寸、材料容重及粉刷等计算出单位长度上的重力荷载；对墙、门、窗等可计算出单位面积上的重力荷载，按式和进行计算。注：1）式中为考虑梁柱的粉刷层重力荷载而对其重力荷载的增大系数；g表示单位长度构件重力荷载；n为构件数量；2）梁长度取净长；柱长度取层高；3）外墙为240mm厚加气混凝土砌块（8.5KNm3），两侧粉刷重，则外墙单位墙面重力荷载为：8.50.25+0.68=2.8内墙为240mm厚加气混凝土砌块，两侧粉刷重，则内墙单位面积重力荷载为：8.50.25+0.68=2.8木门单位面积重力荷载为0.2；铝合金窗的单位面积重力荷载为0.4。横向框架梁上线荷载具体计算过程如下：1)AB跨顶层: 梁自重（考虑抹灰）： 0.250.45251.1=3.09 KN/m 屋面均布恒载传给梁 ： 合计：15.36 KN/m中间层: 梁自重（考虑抹灰）： 3.09 KN/m 楼面均布恒载传给梁 ：墙自重（240厚加气混凝土砌块） 8.500.24（3.0-0.45）=5.20 KN/m 合计：17.10KN/m底层： 梁自重（考虑抹灰）： 3.09 KN/m楼面均布恒载传给梁 ： 8.81 KN/m墙自重（240厚加气混凝土砌块） 8.500.24（3.6-0.45）=6.43 KN/m 合计：18.33KN/m2)BC跨顶层： 梁自重（考虑抹灰）： 0.250.45251.1=3.09 KN/m屋面均布恒载传给梁 ： 合计：15.80 KN/m26层：梁自重（考虑抹灰）： 3.09 KN/m楼面均布恒载传给梁 ： 墙自重（240厚加气混凝土砌块） 8.50.24（3.0-0.45）=5.20 KN/m 合计：16.48KN/m1层：梁自重（考虑抹灰）： 3.09 KN/m楼面均布恒载传给： 8.19KN/m墙自重（200后加气混凝土砌块） 8.50.24（3.15-0.55）=6.24 KN/m 合计：20.20KN/m 屋面框架节点集中荷载顶层：A列柱：梁自重（考虑抹灰）： 0.250.45251.10=11.31 KN屋面板传给梁： （0.503.950.505.30+0.50.6+0.53.951.8）5.02=52.1 KN 合计：66.41 KNB列柱： 梁自重（考虑抹灰）： 0.250.45251.10=9.97 KN梁传荷载： 0.503.303.955.02=32.72 KN 合计：42.69 KNC列柱：梁自重（考虑抹灰）： 0.250.45251.10=9.75 KN屋面板传给梁：（0.503.30.503.0+0.53.30.6+0.53.02.1）5.02=33.2 KN 合计：42.95 KN 中间层楼面框架节点集中荷载：A列柱： 梁自重（考虑抹灰）： 0.250.45251.10=14.31 KN墙体自重： 0.24（3.0-0.45）8.5=24.06 KN柱自重（考虑粉刷）： 0.600.303.0251.15=15.53 KN梁传荷载： 0.53.950.55.33.8=19.89 KN 合计：73.79KNB列柱：梁自重（考虑抹灰）： 0.250.40251.10=9.97 KN墙体自重： 0.24（3.0-0.40）8.5=19.23 KN柱自重（考虑粉刷）： 0.400.403.0251.15=13.80 KN梁传荷载： 0.53.953.33.8=24.77 KN 合计：67.77KNC列柱：梁自重（考虑抹灰）： 0.250.45251.10=9.75 KN墙体自重： 0.24（3.0-0.45）8.5=16.39 KN柱自重（考虑粉刷）： 0.400.403.0251.15=13.80 KN梁传荷载： 0.53.33.03.8=18.81 KN 合计：58.75KN底层层楼面框架节点集中荷载：A列柱： 73.79+5.69=79.48 KNB列柱： 67.77+5.06=72.83 KNC列柱： 58.75+5.06=63.81 KN恒荷载作用下框架的受荷简图（设计值）如图4 竖向可变荷载均布活载根据建筑荷载规范（GB50092001），对于住宅楼一般房间楼面均布活载标准值为1.5kN/m2,走廊、门厅、楼梯及厕所等为2.0KN/m2，为方便计算统一取2.0KN/m2；不上人屋面的均布活载标准值为1.5KN/m2。顶层：AB跨：BC跨：标准层：AB跨： BC跨：活荷载作用在框架柱上的集中荷载顶层：PA=1.5(0.53.950.55.3+0.55.30.6+3.951.8)=15.57 KNPB=1.50.53.33.95=9.78 KNPC=1.5(0.53.30.53.0+0.53.30.6+3.02.1)=9.92 KN标准层: PA=2.00.53.950.55.3=10.47 KNPB=2.00.53.33.95=13.04 KNPC=2.00.53.30.53.0=4.95 KN活荷载作用下框架的受荷简图（标准值）见图5风荷载标准值计算风荷载的计算风压标准值计算公式为： （35） 式中： Z高度出的风振系数 风荷载体型系数 风压高度变化系数 基本风压 本地区基本风压为：0 =0.35建筑荷载规范（GB50092001）规定，对于高度小于30米且高宽比小于1.5的建筑不考虑风振系数，因此住宅楼楼高H30m，且高宽比也小于1.5；所以不考虑风振系数，即Z=1.0。 查表得：风荷载体型系数：迎风面为0.8；背风面为-0.5,=1.3，地面粗糙类别为B类；风压高度变化系数根据建筑物的建筑高度按B类地区查建筑荷载规范（GB50092001）表7.2.1得，具体结果见表34。表34风压高度变化系数层次12345678Hi（第i层距离室外地面的高度）3.606.609.6012.6015.6018.6021.60
