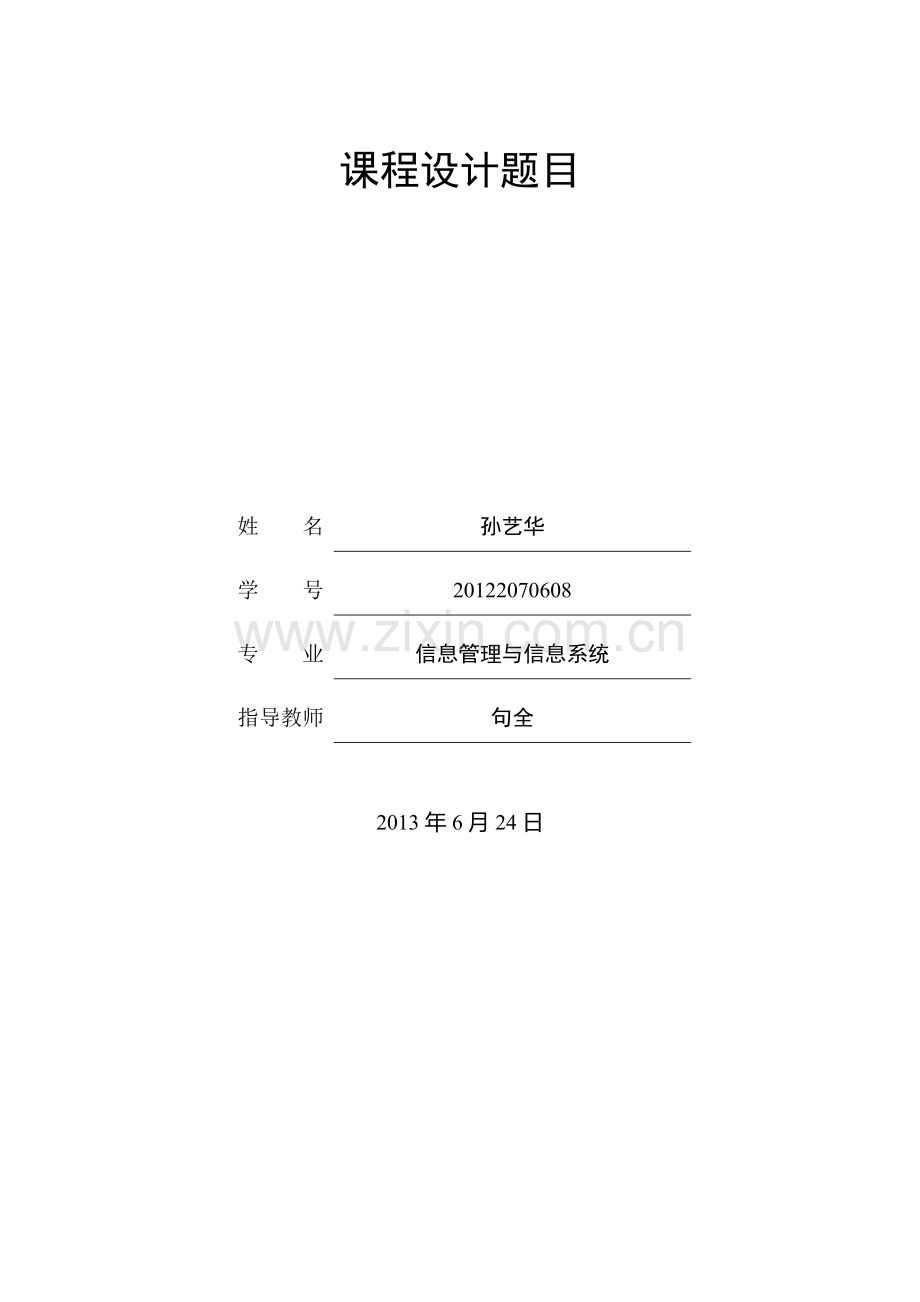

信息系统分析与设计课程设计
课程设计题目

姓　　名
孙艺华
学　　号
20122070608
专　　业
信息管理与信息系统
指导教师
句全

2013年6月24日
目录

1.系统规划 1
2.系统分析 1
2.1系统主要业务分析 1
2.2系统数据流分析 2
2.3数据字典 4
2.4数据加工描述 4
3.系统设计 5
3.1 系统功能分析 5
3.2 信息处理分析 6
3.3数据库设计 6
3.4代码设计 7
3.5面向对象建模工具UML 8
3.6人机界面设计 9
4.系统实施 11
4.1程序处理流程图 11
4.2主要算法源程序 11
4.3模拟运行数据 14
5.总结 15

1.系统规划
随着超市形态的高速发展，其经营管理也变得愈加复杂，日常所需要处理的数据量也逐渐增大，商业运转的中间环节也越来越多，原始的人工管理已无法应对这复杂的市场。而依靠现代化的计算机信息处理技术来管理超市，能节省了大量的人力、物力，改善了员工的工作条件，减轻了劳动强度，并且能够快速反映出商品的进、销、存等状况和各种反馈信息分析，使管理人员快速对市场的变化做出相应的决策，加快超市经营管理效率。基于本学期所学知识，本系统拟定采用B/S架构体系，应用面向对象的开发技术予以实现。
本系统的具体实现：基于Microsoft Visual Studio 2008开发平台，采用ASP.NET开发技术，以SQL Server 2008作为后台数据库。
2.系统分析
以下为本系统分析阶段的相关描述：
2.1系统主要业务分析
(1)进货业务
进货管理是企业生产经营活动中及其重要的一环，它关系到产品质量能否得到保证，生产是否能够顺利进行，采购成本能否得到有效控制等问题。下面是进货业务程序的主要内容：超市根据自身的资金条件和销售状况，综合分析市场规律，拟定采购计划表。
(2)库存业务
库存管理是指在上产经营中为销售和耗用而存储的各种资产。企业存货不当都会增加不必要的费用：存货过多将导致物资的积压、存储费用增加、流动资金周转不利，并且过量的库存会掩盖管理不善的问题。存货不足则影响企业的正常销售活动。因此，需科学合理地确定某库存物资的库存控制参数。如：最佳订货批量、最大库存量、最佳缺货量、最佳订购周期等，进行严格的库存控制工作。
(3)销售业务
销售对一个企业的生存和发展是至关重要的，对外关系到企业产品、服务和企业形象等多方面因素，对内涉及到销售、库存、财务等信息。此外信息化的高速发展为企业的销售工作提出了新的挑战，封闭意味着落后，超市要抓住时机，引入现代化的销售管理模式，实施企业的信息化、智能化销售管理。
系统业务流程图如下：

图2.1-1超市业务流程图
2.2系统数据流分析

图2.2-1关联图

图2.2-2顶层图

图2.2-3第一层图

2.3数据字典
数据流条目
(1)F1销售信息=销售单号+商品编号+销售数量+销售日期
(2)F3库存信息=商品编号+库存数量
文件条目
(1)文件名：D1销售清单
组成：{销售单号+商品编号+销售数量+销售日期}
组织：按销售单编号递增排列
(2)文件名：D3库存清单
组成：{商品编号+库存数量}
组织：按商品编号递增排列
(3)文件名：商品清单
组成：{商品编号+名称+计量单位+类别+单价+备注}
组织：按商品编号递增排列

2.4数据加工描述
(1)加工名：1销售更新
加工逻辑：根据销售信息更细销售清单
输入流：前台销售信息，库存信息
输出流：更新销售清单/库存清单
(2)加工名：3库存更新
根据进货信息和销售信息更新库存信息
输入流：进货信息，销售信息
输出流：更新库存数据

3.系统设计
3.1 系统功能分析
本系统采用自顶向下方法开发，其功能模块主要有如下几个部分：进货管理模块、库存管理模块、销售管理模块、员工管理模块和系统模块。
具体的功能描述如下：
库存管理：对采购来的产品进行企业内部编码入库，产品分类等活动，同时能够根据销售清单进行出货管理，以及库存统计。
销售管理：提供一般的销售管理，能够进行销售明细查询和打印销售报表。

图3-1功能分析图

3.2 信息处理分析

图3-2系统信息处理流程图

3.3数据库设计
3.3.1 E-R模型
超市管理系统数据库E-R模型，如图所示：

3.3.2数据库逻辑结构设计
结合以上E-R图，可以导出各个关系，即逻辑结构设计。如下：
用户表：帐号、密码、权限；
商品表：商品编号、名称、计量单位、类别、单价、备注；
销售表：商品编号、销售数量、销售日期；
库存表：商品编号、库存数量；

3.3.3数据库物理结构设计
(1) 用户清单(Users)
中文字段名
英文字段名
字段类型
长度
主键/外键
字段值约束
帐号
UserID
char
7
P/F
NOT NULL
密码
passWord
char
6

NOT NULL
权限
permission
Char
8

NOT NULL
说明：此表存放系统用户信息。
(2) 商品清单(MerchBill)
中文字段名
英文字段名
字段类型
长度
主键/外键
字段值约束
商品编号
merchID
char
7
P
NOT NULL
名称
mName
nvarchar
80

NOT NULL
计量单位
Unit
varchar
4

NOT NULL
类别
kind
nvarchar
8

NULL
单价
price
money
4

NOT NULL
备注
others
ntext
50

NULL
说明：此表存放商品信息。
(3) 销售清单(SaleBill)
中文字段名
英文字段名
字段类型
长度
主键/外键
字段值约束
商品编号
merchID
char
7
P/F
NOT NULL
销售数量
saleNum
int
4

NOT NULL
销售日期
saleDate
datetime
8

NOT NULL
说明：此表存放销售信息。
(4) 库存清单(StoreBill)
中文字段名
英文字段名
字段类型
长度
主键/外键
字段值约束
商品编号
merchID
char
7
P/F
NOT NULL
库存数量
storeNum
int
4

NOT NULL

3.4代码设计
1)“职工清单”中的“职工编号”的代码设计如下：

2)“商品清单”中的“商品编号”的代码设计如下：

前两位商品大类，中间两位主要表示商品的具体型号，后三位是辅码代表商品的产地。

3.5面向对象建模工具UML
1. 销售管理模块
功能：本模块的主要功能是把销售信息写入销售清单，同时对库存清单进行更新，以备用户将来对库存信息进行查询和打印，此外还可以对销售信息进行查询和盘点功能。
销售信息查询：根据商品销售情况，按需要对销售情况进行查询。在该查询模块中，可以按照商品的编号、销售日期等多种方式进行商品销售信息查询。
(1)销售模块的用例图，如图所示：

(2)销售管理模块的活动图，如图所示：

2. 库存管理模块
功能：本模块的主要功能是商品信息的查询和更新，库存信息的查询和更新。
输入项、输出项：本模块的数据输入项主要是商品编号。
(1)库存管理模块的用例图，如图所示：

(2)库存管理模块活动图，如图所示：

3.6人机界面设计
3.6.1登陆界面

3.6.2前台收银界面

3.6.3后台管理

4.系统实施
4.1程序处理流程图

4.2主要算法源程序
4.2.1配置数据源
<connectionStrings>
<add name="ConnString" connectionString="Data Source=localhost;initial catalog=supermarket;Integrated Security=sspi"
providerName="System.Data.SqlClient" />
</connectionStrings>

4.2.2登录页面
protected void LinkButton1_Click(object sender, EventArgs e)
{
string strConn = ConfigurationManager.ConnectionStrings["ConnString"].ConnectionString;
SqlConnection Conn = new SqlConnection(strConn);//定义新的数据连接控件并初始化
Conn.Open();//打开连接
string strsql = "select * from Users where USERID='" + TextID.Text + "' and PASSWORD = '" + TextPwd.Text + "'";
SqlDataAdapter Cmd = new SqlDataAdapter(strsql, Conn);//定义并初始化数据适配器
DataSet ds = new DataSet();
Cmd.Fill(ds); //将数据适配器中的数据填充到数据集ds中
Conn.Close();//关闭连接
if (ds.Tables[0].Rows.Count == 0)
{
Response.Write("<script>alert(\"用户名不存在或密码错误，请确认后再登录！\");</script>");
return;
}
DataRow Myrow = ds.Tables[0].Rows[0];
if (Myrow[3].ToString().Trim() == "管理员")
{
Session["pass"] = "ok";
Session["Uname"] = Myrow[1].ToString().Trim();
Session["Level"] = Myrow[3].ToString().Trim();
Response.Redirect("admin_default.aspx?name=" + Myrow[1].ToString().Trim());
}
else
{
Session["pass"] = "ok";
Session["Uname"] = Myrow[1].ToString().Trim();
Response.Redirect("settleaccounts.aspx?name=" + Myrow[1].ToString().Trim());
}
}

4.2.3销售页面
private void fill() //GW数据源更新函数
{
DataSet myds = new DataSet();
myds = (DataSet)Session["myds"];
Gw.DataSource = myds.Tables["sell"] ;
Gw.DataBind();
}

protected void addsell_Click(object sender, EventArgs e)
{
time.Text = System.DateTime.Now.ToString();
try
{
string strConn = ConfigurationManager.ConnectionStrings["ConnString"].ConnectionString;
SqlConnection Conn = new SqlConnection(strConn);//定义新的数据连接控件并初始化
Conn.Open();//打开连接
string information = "select mName from Merchans where merchid like '" + sname.Text.Trim() + "'";
string sprice = "select Price from Merchans where merchid like '" + sname.Text.Trim() + "'";
string kucun = "select storenum from Storebill where merchId like '" + sname.Text.Trim() + "'";
kc -= i ;
string skc = kc.ToString();
DataSet myds = new DataSet();
myds = (DataSet)Session["myds"];
DataRow row = myds.Tables["sell"].NewRow();
row["价格"] = s1;
row["商品"] = sname.Text;
row["名称"] = s;
row["数量"] = amount.Text;
myds.Tables["sell"].Rows.Add(row);
Session["myds"] = myds;
fill();
string ms = "INSERT INTO salebill(merchid,salenum,saledate) VALUES ('" + sname.Text + "','" + amount.Text + "','" + time .Text.Trim() + "')";
SqlCommand Comm = new SqlCommand(ms, Conn);
Comm.ExecuteNonQuery();
string kuc2 = "UPDATE Storebill SET storenum='"+skc +"' WHERE merchId like '" + sname.Text.Trim() + "'";
SqlCommand kuc3 = new SqlCommand(kuc2, Conn);
kuc3.ExecuteNonQuery();
Conn.Close();
amount.Text = "";
time.Text = System.DateTime.Now.ToShortDateString();
sname.Focus();
}
catch
{
Response.Write("系统出错，请稍候重新操作！");
}
}

4.2.4商品入库页面
protected void Button1_Click(object sender, EventArgs e)
{
try
{
string strConn = ConfigurationManager.ConnectionStrings["ConnString"].ConnectionString;
SqlConnection Conn = new SqlConnection(strConn);//定义新的数据连接控件并初始化
Conn.Open();//打开连接
string sqlstr = "select * from storebill where merchid='" + DropDownList1.Text.Trim()+"'";
SqlDataAdapter Cmd = new SqlDataAdapter(sqlstr, Conn);//定义并初始化数据适配器
SqlCommandBuilder scb = new SqlCommandBuilder(Cmd);
DataSet ds = new DataSet();
Cmd.Fill(ds); //将数据适配器中的数据填充到数据集ds中
if (ds.Tables[0].Rows.Count == 0)
{
string sqlstr1 = "select * from storebill";
Cmd.SelectCommand = new SqlCommand(sqlstr1, Conn);
Cmd.Fill(ds);
DataRow newrow = ds.Tables[0].NewRow();
newrow["merchid"] = DropDownList1.Text.Trim();
newrow["storenum"] = Convert.ToInt32(TextBox2.Text);
ds.Tables[0].Rows.Add(newrow);
Cmd.Update(ds);
}
else
{
string str = "UPDATE Storebill SET storenum=storenum+'" + Convert.ToInt32(TextBox2.Text) + "' WHERE merchId ='" + DropDownList1.Text.Trim() + "'";
SqlCommand kuc = new SqlCommand(str, Conn);
kuc.ExecuteNonQuery();
}
sqlstr = "select merchans.merchid 商品ID,Mname 名称,storenum 数量 from storebill,merchans where merchans.merchid=storebill.merchid";
Cmd.SelectCommand = new SqlCommand(sqlstr, Conn);
DataSet ds1 = new DataSet();
Cmd.Fill(ds1);
Conn.Close();//关闭连接
GridView1.Caption = "<b>商品库存清单</b>";
GridView1.DataSource = ds1.Tables[0];
GridView1.DataBind();
}
catch
{
Response.Write("系统出错，请稍候重新操作！");
}
}

4.3模拟运行数据
用户登录数据：

商品信息数据：

商品库存数据：

5.总结
通过这次课程设计的实践，使我对信息系统的项目开发有了更加深刻的认识，同时，对C#.NET和ASP.NET技术也进行了更细致的学习，更加重要的是我切身感受到了团队合作的力量，在系统开发过程中，每个同学都积极参与，发挥自己所长，遇困难大家一起商量探讨，共享所得成果。
