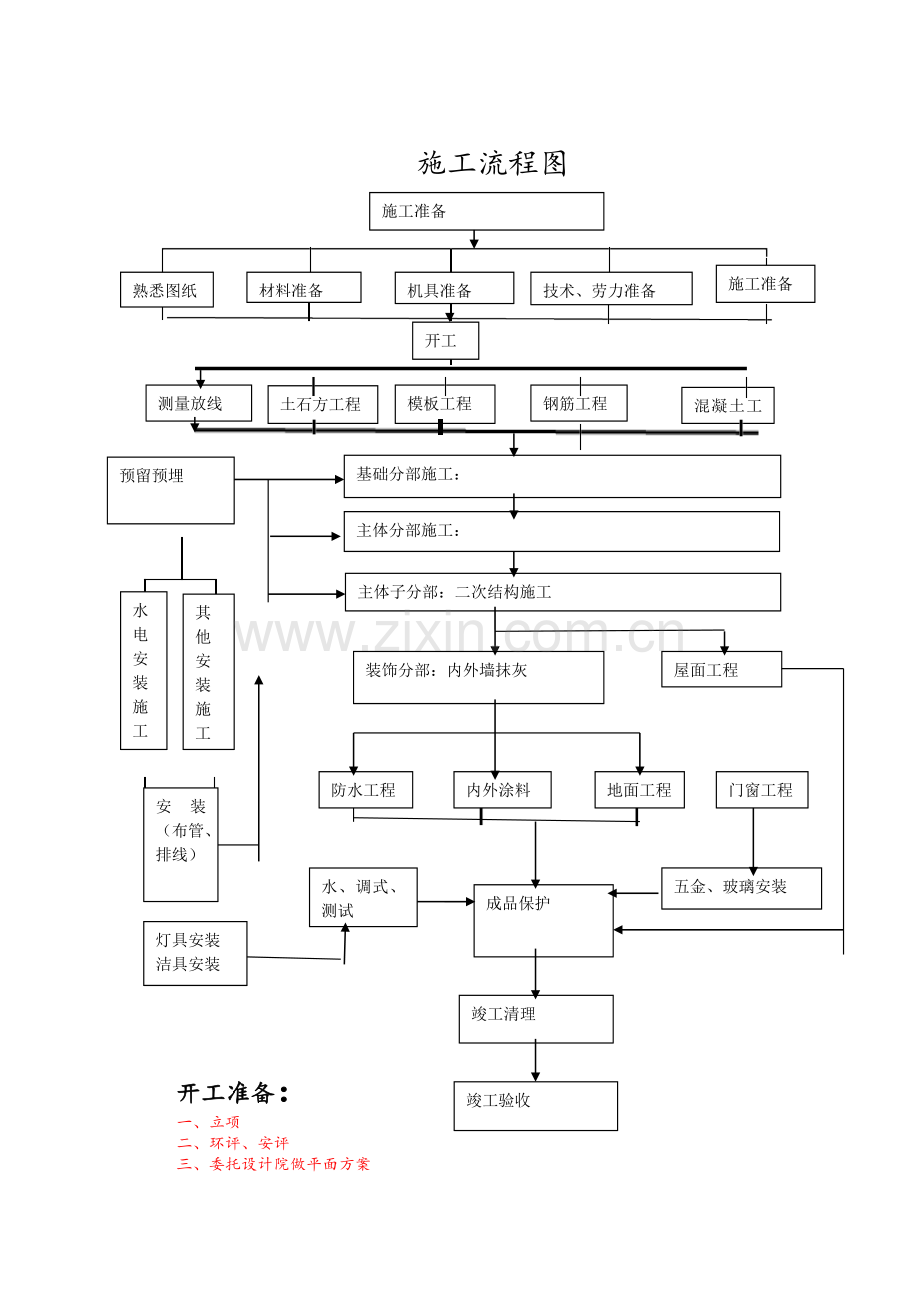

施工流程图施工准备施工准备技术、劳力准备机具准备材料准备熟悉图纸开工土石方工程测量放线混凝土工程钢筋工程模板工程预留预埋 基础分部施工：主体分部施工：水电安装施工其他安装施工主体子分部：二次结构施工装饰分部：内外墙抹灰屋面工程门窗工程地面工程内外涂料防水工程安装（布管、排线）成品保护水、调式、测试五金、玻璃安装灯具安装洁具安装竣工清理竣工验收开工准备：一、立项二、环评、安评 三、委托设计院做平面方案 四、 规划、消防窗口总平面方案审批 五、 出蓝图 六、 建设用地规划许可证 七、单体建筑物三个以上设计方案 八、设计方案审批 九、出施工图 十、 建设工程规划许可证 十一、 图纸审查 十二、建筑工程消防施工图审核 十三、建设工程招标 十四、 安全监督手续 十五、 质量监督手续 十六、施工许可证 十七、开工建设 出让国有土地使用权设定登记1）土地登记申请书2）国有建设用地使用权出让合同及政府批复元件3）建设用地规划许可证原件及复印件4）建设用地使用权出让金及契税缴纳证明5）营业执照及组织机构代码证原件及复印件6）法定代表人及委托代理人身份证明原件及复印件7）地籍测量的数据及图件建设用地规划许可证1）建设用地规划许可证申报表2）建设项目的有效计划批准文件3）已经批准的建设项目选址意见书和项目用地规范图4）规划设计条件及附图5）划拨土地证明或土地出让、转让合同6）已批准的总平面图建设工程规划许可证1）建设工程规划许可证申请表2）经办人身份证及复印件3）计划批文4）土地权属证明文件5）施工图三套（含建设项目总施工图、建筑单体施工图、工程定位图及竖向设计、管线综合、绿化及做法施工图）6）方线（测绘）资料7）申报材料相应的电子文档光盘施工图设计审查1）施工图审查设计任务委托书、申请书2）施工图图纸4套3）建筑工程规划许可证4）工程勘察报告技术审查任务委托书建筑工程消防施工图审核1）建筑工程全套施设计图纸、技术性审查报告2）建筑工程消防设计防火审核申报表3）申请人身份证明（身份证复印件、法人、其它组织的营业执照或组织机构代码证书复印件）4）设计单位资质证明5）总平面定位图建设工程施工项目招标审批1）立项批文2）建设工程施工许可证3）建设工程施工图设计审查备案书工程质量监督手续1）建设工程质量监督登记表2）勘察、设计、施工、监理单位中标通知书3）勘察、设计、施工、监理合同建设工程安全监督1）建筑施工企业安全生产许可证2）建设工程施工合同3）工程中标通知书4）施工现场总平面布置图和临时设施规划方案5）施工组织设计6）工程项目负责人、安全管理人员安全生产考核合格证书7）特种作业人员有效上岗证8）建设单位安全监督人员和监理单位监理人员花名册9）从业人员参加意外伤害保险证明10）建筑工程安全报监书11）市建设工程项目安全生产责任书建筑工程施工许可证1）建筑工程施工许可申请表2）土地使用权证3）建设用地规划许可证、建设工程规划许可证4）建设工程施工合同或中标通知书5）施工图设计审查备案证明6）消防设计审查证明7）工程质量监督手续8）施工安全监督备案资料9）建设工程委托监理合同及备案证明10）墙改基金缴纳证明11）建设单位无拖欠工程款及已缴纳农民工保证金证明竣工验收：消防验收1)建筑工程消防验收申报表2）申请人身份证明（身份证复印件、法人、其它组织的营业执照或组织机构代码证书复印件）3）消防电气安全检查检测报告书4）施工单位、监理单位资质证明5）建筑消防设施、防火材料等合格证明6）产品内部装修检测报告7）审核意见书工程竣工规划验收1）建筑工程规划验收申报表2）与实际相符的建设工程竣工图纸；1:500竣工测量图（建筑物周围30-50米范围内）必须采用全市同意的80坐标系和85黄海高程系统3）现状照片（四个方向及周围环境）4）消防部门验收意见5）其它指定提供的相关验收材料（包括：建设用地规划许可证及附图、工程规划许可证、施工许可证、建设项目放线、验线、验槽通知单等）6）申报材料相应的电子文档光盘建筑节能专项验收1）山东省节能建筑认定申请表2）工程缴纳新型墙体材料专项基金发票3）节能工程设计文件4）节能设计审查备案书5）建筑维护结构热工性能现场检测报告6）新型墙体材料和建筑节能技术与产品复检报告、产品合格证、山东省新型墙体材料建筑节能技术产品认定书、市新型墙体材料建筑节能技术产品登记证明以及进货原始凭证7）建筑节能施工和监理资料竣工验收备案1）建设工程竣工验收备案表2）建设工程竣工验收报告3）建设工程质量监督报告4）建设单位竣工验收通知单5）施工许可证6）施工图设计审查意见7）施工单位出具的工程质量竣工报告8）监理单位出具的工程质量检查报告9）勘察单位出具的工程质量检查报告10）设计单位出具的工程质量检查报告11）规划部门出具的证明文件或准许使用文件12）法律规定应当由消防部门出具的对大型人员密集场所和其他特殊建设工程验收合格的证明文件13）环保部门出具的证明文件或准许使用文件14）建筑节能部门出具的证明文件或准许使用证明15）燃气安全部门出具的证明文件或准许使用证明16）建筑企业养老保障金管理办公室出具的证明文件17）工程建设标准造价管理部门出具的竣工结算证明文件18）城建档案管理机构出具的建设工程竣工档案验收证明书19）工程款支付证明20）无拖欠行为证明21）施工单位签署的工程质量保修书22）住宅工程还应提交住宅质量保证书、住宅使用说明书23）建设工程质量检测报告和功能性实验资料24）建设单位前来办理备案人员委托书工程施工主要工序质量控制图附表1：独立钢筋砼基础施工工艺流程施工的准备工作测基础中心混凝土配比浇注垫层挖基础土方定基础位置独立柱钢筋（网片筋）制安现场实验室模板制安建筑独立基础砼回填土架模板基础梁钢筋拆模养护基础梁混凝土浇注试块养护试块取样试块试验附表2：模板工程质量控制程序模板选择（木、钢）熟悉设计图纸和技术资料施工准备平整钢模板掌握操作规程和质量标准 模板涂隔离剂底板抄平放线技术交底与钢筋工序交接书面交底钢模板孔洞堵补班组操作人员参加底部标高、中心线、断面、尺寸放线支 模注意预埋件的位置和尺寸质量验收执行质量验收规范公司质监科中间抽查项目部、班组自检按现场预留拆模试块压报告情况，结合强度曲线确定拆模时间注意二次支模接缝拆 模梁、板底部按规定起拱注意保护棱角要有足够风度、防止胀模修补模板、分类堆放与钢筋、混凝土工序交接检查浇灌混凝土时、留人看模自检记录清理现场，文明施工质量验收记录资料整理预埋件隐蔽记录施工记录附表3：钢筋绑扎工程质量控制程序钢筋出厂合格证、现场复试报告熟悉设计图纸和技术资料施工工作检查脚手架、脚手板掌握操作规程和质量标准用标识牌标识钢筋检测与否带颗粒或片状钢筋老锈先除掉制定与审核钢筋配料表书面交底班操作人员参加钢筋应平直，无局部曲折技术交底级钢筋末端作1800弯钩下料成型按不同型号挂牌项目部、班组自检不允许加热弯曲公司质监科、监理公司中间检查现场绑扎安装控制保护层厚度钢筋、模板工序交接检查注意检查钢筋数量及位置办理隐蔽验收签证手续接头不留在同一位置浇灌混凝土、留人看钢筋钢筋合格证及复验报告执行质量验收规范钢筋代换签证单质量验收不合格的要处理（返修）自检记录质量验收记录清理现场、文明施工隐蔽签证记录资料清理施工记录、钢筋取样见证记录事故处理检查记录、分析报告、整改措施方案、复验报告附表4：钢筋焊接工程质量控制程序焊条、焊剂准备、出具合格证熟悉设计图纸和技术资料准备工作准备钢筋，出具质量证明掌握操作规程和质量标准电焊机准备及保养焊条烘焙、焊件除油污取得焊接合格证书面交底技术交底班操作人员参加按规定做试件送检（见证取样）保证焊接长度中间检查焊 接消除焊渣项目部、班组自检注意焊接轴线位置注意焊接表面质量不得出现裂纹、夹渣、焊瘤、烧穿、弧坑和针状气孔与监理办理焊接隐蔽验收签证钢筋合格证、复验报告焊条、焊剂合格证执行质量验收规范焊条烘焙记录质量验收焊件试验报告不合格的要处理（返修）自检记录质量验收报告记录隐蔽验收记录清理现场，文明施工见证取样记录资料整理X光探伤记录事故处理检查记录、分析报告、整改措施方案、复验报告附表5：混凝土工程质量控制程序准备工作材料准备，出具材料质保局或合格证以及材料现场取样试验报告熟悉设计图纸和技术资料申请防水混凝土配合比掌握操作规程和质量标准准备试模和坍落度制定混凝土质量保证措施技术交底模板、钢筋、砼工序交接书面交底检查脚手架及道路班组操作人员参加水平、垂直泵送砼设备准备克服上道工序弊病的补救措施执行重量比，根据情况调整配合比申请混凝土浇灌令专业会签岗位分工，操作挂牌木工，钢筋工跟班作业确保质量办理钢筋隐蔽签证手续每个工作班不少于1组，每拌制100立方米砼不少于1组，现浇楼层每不少于1组。班组、项目部自检、公司质检科中间抽检公司质检科、监理公司验收浇灌砼按规定预留、养护砼试块根据情况调整配合比注意混凝土接槎部位暖热季节定时养护不少于7昼夜注意管道和电缆穿现浇板部位按时覆盖，注意不要早期加荷养 护截面尺寸准确、砼捣固密实暖热季节定时浇水，冬期注意保温防冻隐蔽工程记录工程技术保证资料现场清理、文明施工混凝土试块试验报告质量验收执行质量验收规范，不合格返工处理自检记录现场清理、文明施工混凝土灌令施工记录、坍落度记录、测温记录资料整理质量验收记录事故处理检查记录、分析报告、整改措施方案、复验报告混凝土试块取样见证记录附表6：砌体工程质量控制程序平面尺寸、标高测量放线学习图纸和技术资料水平、垂直、运输工具准备准备工作学习操作规程和质量标准脚手架、马道准备材料和外加剂准备、出具合格证按图立架杆对土建工序进行交接检查申请砂浆配合比书面交底操作人员参加技术交底克服上道工序弊病的补救措施基底测量放线清水浇砖，防止干砖上墙预埋件、预留孔按图施工墙面平整垂直、砂浆饱满接槎合理公司质监科、项目部中间检查砌 体严格执行重量比，搅拌均匀项目部、班组自检按规定预留、养护砂浆试压块第一楼层（基础按一个楼层计）每一工作班或250m3砌体至少应制一组试块（每组6块）执行质量验收规范材料合格证质量验收试块强度报告单不合格的处理（返工）自检记录清理现场、文明施工质量验收记录资料整理施工记录事故处理记录附表7：室内一般抹灰工程质量控制程序学习图纸和技术资料材料准备、出具质量证明准备工作学习操作规程和质量标准检查基层平整，垂直情况制定单项工程质量措施基层清理干净书面交底克服上道工序弊病的补救措施技术交底办理上道工序交接手续操作人员参加严格执行操作规程严防室内空气对流中间抽查抹 灰认真执行配合比自 检注意地面平整、接搓和空鼓质量验收执行质量验收规范不合格的返工处理材料合格证清理现场、文明施工自检记录资料整理质量验收记录施工记录附表8：屋面防水工程质量控制程序准备工作学习图纸和技术资料学习操作规程和质量标准书面交底班组操作人员参加技术交底施 工质量验收资料整理材料控制基层处理防水剂涂刷中间隐蔽验收记录材料合格证自检记录质量验收记录施工记录材料准备、出具合格证基底清理干净基底隐蔽验收记录清理现场，文明施工执行质量验收规范自 检中间检查不合格的处理（返工）附表9：电气工程施工流程图施工准备技术交底照明箱等设备安装电缆桥架、吊支架安装接地极、接地线制安电力变压器、隔离开关、低压配电屏配管明敷、配电箱电板安装电缆电线敷设接地系统测试一次电缆、母线安装、二次电缆配线管内穿线、开关插座安装继电器、仪表校检电缆头制作PE接地安装开关机构调整、设备传动试验灯具安装线路检查试验电气调试系统调试试运行附表10：给水排水工程施工流程图施工准备设备安装预埋预留阀门试压支吊架安装单机试运转管道预制管理安装卫生器具安装试压、闭水通水冲洗消毒防腐油漆交工验收
