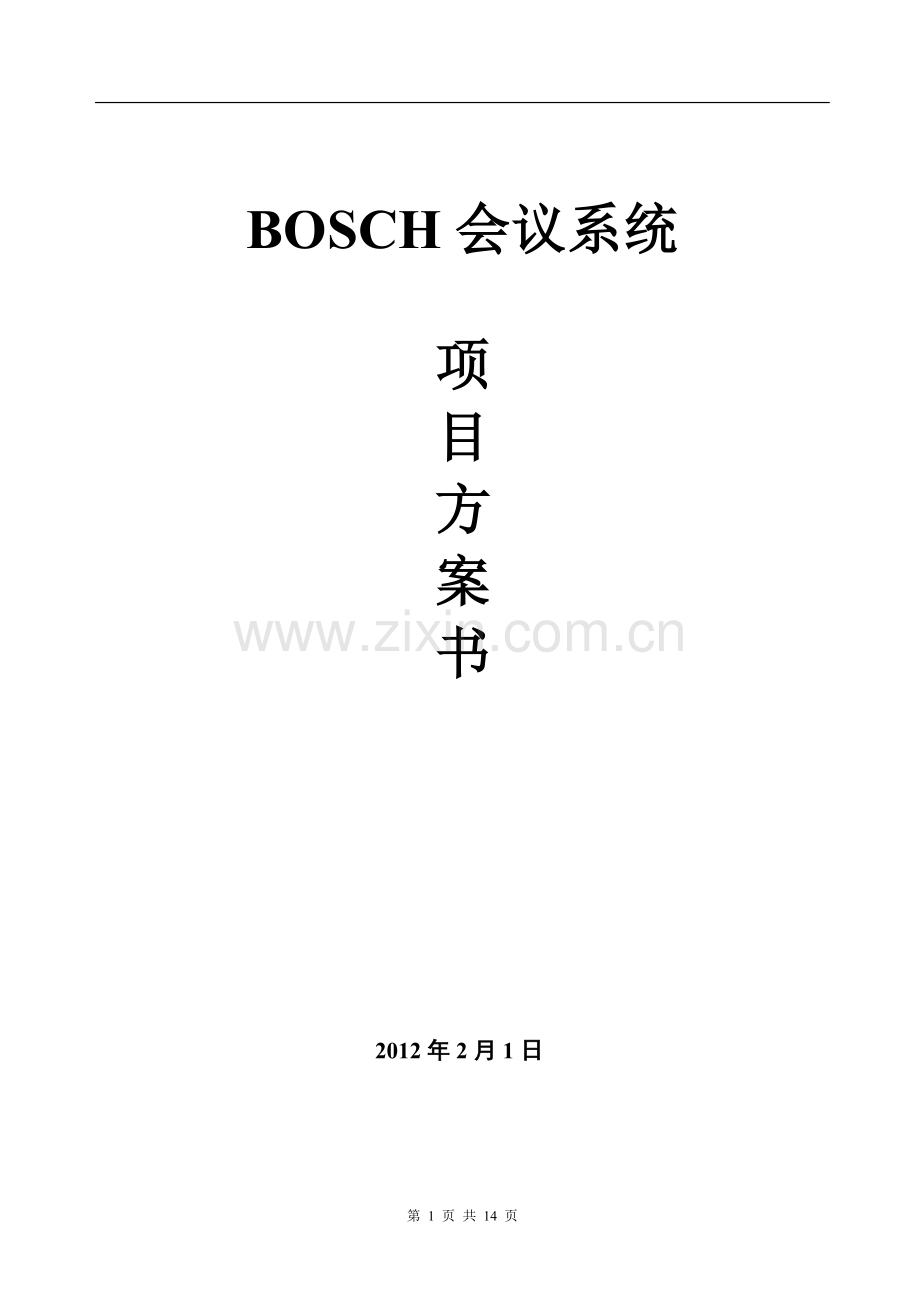

BOSCH-会议系统方案.doc_第1页
第1页 / 共14页
BOSCH-会议系统方案.doc_第2页
第2页 / 共14页
BOSCH-会议系统方案.doc_第3页
第3页 / 共14页
BOSCH-会议系统方案.doc_第4页
第4页 / 共14页
BOSCH-会议系统方案.doc_第5页
第5页 / 共14页
点击查看更多>>
资源描述

1、BOSCH会议系统项目方案书2012年2月1日目 录第一章设计思想21.系统的先进性与稳定性32.系统的集成性33.系统操作的便捷和灵活性34.系统的可扩展性35.系统的经济性3第二章设计依据3系统标准参照:3扩声系统技术标准参照:4视频系统技术标准参照:4第三章系统设计4一、系统功能设计4二、系统设计5发言设备10发言设备11DCN-MICS/L 可插拔短/长柄话筒12DCN-DISBCM讨论机主席按扭13连接部分13LBB 4119/00 DCN 接头14第一章 设计思想随着时代的发展,信息交流变的越来越重要,对信息交流的方式、方法的要求也越来越高,尤其是当今现代化的多媒体会议厅堂的视听设

2、备组成,已越来越完善和先进。现代化的多媒体会议厅堂涵盖了多功能会议室、学术交流会议厅、多功能国际会议厅、现代化培训室、指挥室等对功能要求较高、较完善的厅堂功能,所以数字会议系统、音频扩声系统、视频会议系统、视频演示系统、中央控制系统在此类环境中的应用越来越广泛和重要。用户要求可以通过中央控制系统,高度自动化地对现代化多媒体会议厅堂中立体分布的各种复杂的视听设备进行集中控制,使这个系统更加完善、完整、完美。会议报告厅内的音视频设备很多,系统也非常复杂,综合了数字会议、音频扩声、多媒体演示、监控摄像、中央控制等众多不同类型的产品,涉及声光、电、信息学等多个领域。因此,各种产品相互间的协调操作非常重

3、要。系统集成的好坏,关系到整个系统的成败。根据贵单位的实际需要,提出如下总体设计要求:1. 系统的先进性与稳定性多功能报告厅是重要的会议培训场所,在这里举行的会议的重要性不言而喻。因此,该系统采用的技术必须是先进的,选用的设备必须是十分可靠的,且系统整体集成必须具有高稳定性。2. 系统的集成性模块是集散的,系统是集成的。由于会议种类不同、规模不同,对会议系统的要求也不同,故会议系统中各子系统具有模块化结构,既能独立工作,也能集中并行控制。可以说,系统的优越性很大程度取决于系统的集成程度。3. 系统操作的便捷和灵活性系统设计功能的要完善,但使用维护要方便,同时又要考虑到系统良好的性价比。4. 系

4、统的可扩展性我们设计的系统具有很强的扩充性,满足现代化科技发展的需求。足够的扩展余地为用户将来的升级提供条件。5. 系统的经济性追求高效、低成本是每个甲方所希望的。我们所推荐的系统具有除了本身的性价比高以外,具有免维护特点。有效地降低了系统建设成本和系统维护成本。第二章 设计依据系统标准参照: 国际标准化组织标准 ISO 国际电气电子工程师协会标准 IEEE 国际电工委员会标准 IEC 供电电源标准 GB2887-82 计算机场地技术要求 GBJ4582 国际商务建筑线缆标准 TIA/EIA 568 国际商务建筑通信基础管理标准 TIA/EIA 606 国际商务建筑通信设施规划和管路敷设标准

5、TIA/EIA 569扩声系统技术标准参照: 中华人民共和国文化部行业技术标准WH0301-93一级标准。 中华人民共和国广播电影电视部技术标准GYJ25-86 厅堂扩声系统设备互联的优选电气配接值SJ2112-82 中华人民共和国标准厅堂扩声兼音乐验收标准一级标准 中华人民共和国标准语言清晰度指数的计算方法GB/T15485 系统设备原厂技术指标视频系统技术标准参照: 中华人民共和国广播电影电视部技术标准 系统设备原厂技术指标第三章 系统设计一、系统功能设计该会议为讨论式国际会议室,主要作报告式会议。具体功能主要有以下几个方面的内容:k 具有讨论式会议功能,具有通道选择器功能;k 采用桌面式

6、安装方式;k 具有同声传译功能;k 采用无线语种分配系统,会场内的与会人员通过红外接收机收听从红外辐射板发送来的各个语种的声音。二、系统设计世界首创的数字会议系列 博世数字会议网络(DCN)开在研讨,代表,大型国际会议中心应用数字技术的先河,使数字技术的优越性得以发扬。用简单的网络系统处理和传送数字信号不仅大副地改进了音质,也简化了安装和操作。DCN的控制系统有两种选择:一种是以先进的,操作方便的软件实施调整与控制。另一种是无机务人员的自动控制,操作方便是两者共同的特点。新一代 DCN 系统能够满足现代会议管理的各项要 求,其中包括基本话筒管理、代表识别和登记、电子 投票、信息传播和显示以及综

7、合广泛的同声传译。 新一代 DCN 的一切是为了方便用户使用。借助相应 的软件模块,一位操作人员即能轻松控制和监视堪称 最大规模的会议。DCN NG对所有类型的会议都能提供灵活的管理,无论是非正式的小型会议还是多语种,数千人的大型国际会议DCN NG都得心应手,运作自如。NG是同类设备中率先采用全数字技术的系统。具有多功能,高音质,数据传送保密可靠等特点。它可以对会议的过程实行全面的控制。数字化的性能加上操作简便的软件控制可以满足现代会议的一切管理需求,包括:基本的话筒管理,代表认证和登记,电子表决,资料分配和显示,以及多语种的同声传译。DCN首先是一个处处为用户着想的系统。机务员在相应的软件

8、模块的帮助下可以对最大型的会议实行监控。模块化的系统构成新一代 DCN 装置只需以菊花链方式简单地接在一 起,即能形成任何理想的配置组合。这一模块化结构 意味着系统可以根据会议的具体规模进行量身定做。 通过添加更多的设备或软件模块,可以轻而易举地扩 展系统。配套的设备DCN NG产品是一个完整的系列,包括:发言设备,中央控制设备,同声传译和语种分配设备,专用软件模块,资料显示系统和安装设备。此外,此产 品系列也可根据具体需求由外部设备加以补充,例如 PC、监视器、功率放大器、扬声器和打印机,所有这 些设备都可以轻松方便地集成到新一代 DCN 系统。先进的数字技术信号的传送和处理采用了久经考验的

9、博世数字音频技术。比如在会议代表用的话筒中采用了高性能的Bitstream”系统进行模一数转换。应用这种技术专门开发了单片的模-数和数-模转换器,大多数DCN单元都是以这种单片集成块为基础构成的。专门研究开发的集成电路还有专用的数据协议转换器芯片。系统把最高级的功能和性能结合一体,而结构却十分紧凑。DCN的构成由协议转换器芯片构成的DCN(音频通讯网络)直接与载送数字信号的电缆线路连结。除了发言设备和中央控制设备用的双向协议转换器外,还有一种用在通道选择器上的单向协议转换器,仅用作分配。Praedics(专业音频编码解码集成电路)是将模一数和数一模转换器结合一体的芯片。它将DCN的数字信号转成

10、音频信号,并把发言机的音频信号转换成数字信号,为DCN芯片进行协议转换作好准备。超级音质采用先进的数字技术,在传输过程中信号的质量和幅度都不会衰减,因此音频的技术性能达到了空前的水平。结果每一个与会代表都可以听到稳定,纯正的声音。这一点对提高发言的清晰度无疑有重要的贡献。因此, 每个装置都可以接收稳定的高品质音频信号,从而显著提升语音清晰度。新一代 DCN 有效消除了与传 统系统相关的问题,如背景噪音、干扰、失真和串 话等。DCN从根本上消除了一般会议系统的缺陷;干扰,失真,串音等。安装经费缩减DCN NG数字技术的一个重要优点是安装速度快,节约经费。用一根细而软的双同轴电缆可以传送系统的全部

11、数字信号。省掉了普通模拟系统用的昴贵而易损的多芯电缆。双同轴电缆可以很方便地在原有的线管和线槽中敷设。电缆和光纤可以 轻而易举地穿过现有的布线管道和电缆导管。它们可 以同时承载多达 32 个高品质的馈送通道和 32 个高品 质的传播通道。简化的线路由大量干线组成的繁杂线路的日子一去不复返了。 上图显示的是传送DCN NG信号的电缆和专门用模压技术制造的6芯接插头(按6芯DIN制标准没汁)整个系统的所有发言机都川同样的电缆传送信号,并且可以在任意点上“搭接”补充发言机或其它新一代DCN设备,因而形成了系统的树状分枝结构。因此在以后需要将系统的容量进一步扩大时,比如要增补新的话筒设备,或增加浯种通

12、道时,根本不必改动系统原来的接线。各设备的电源也是同一根电缆上的两根线供给的。采用分路器和连有牢固的模压接插头的成品电缆进一步简化并加速了安装。在系统电路的仟意点上都可以非常方便地插入发言设备。这些精巧的辅件不但适于连接固定设备,也适于移动设备。DCN NG能形成一个多功能的系统,可以在任何会议场地中快速,高效地安装起来,这些辅件发挥了重要作用。发言设备“发言设备”是一个专用名词,指会议代表通过它来参与会议的设备。根据所用的机型不同,会议代表可以得到以下功能的某些部分或全部:听、说、请求发言登记、接收屏幕显示资料,通过内部通讯系统与其他代表交谈,参加电子表决,接收原发言语种的同声传译。最基本的

13、发言机装备有:带开关的话筒,扬声器,投票按键和LED状态显示器。更高级的型号还装备了LCD屏幕,语种通道选择器,软触按键和代表身份认证卡读出器。会议主席用的发言机还有话筒优先系统,主席用这个功能可以使正在进行的代表发言暂时静止。台面式与嵌入式发言机可以摆放在台面上,也可以装嵌到桌面,座椅后背或扶手内。除了发言机,系统内也可以使用其它形式的话筒,如软管支架式,颈挂式,手执式话筒等,使没有座席的会议参加者,如客座发言人也能发言。台面式适合移动性大或要求比较灵活,经常产生变化的系统。如果是形式比较固定的系统,则采用嵌入式更适宜。还有配套的附助设备供应用户选用,如话筒架,安装辅件,移动式DCN NG设

14、备的运输箱和接口板等。同声传译和语种分配新一代DCN系统在向会议参加者提供同声传译语种的分配方面有完备的功能,因此它可以满足大型多语种国际会议的全面要求。在设计传译功能时也贯彻了系统的整体设计思想:传送传译语种的数字分配信号所用的电缆与其它功能所用的电缆完全相同。因此在原有的DCN NG系统中增加传译功能是比较容易的事。同声传译系统可以选择由原语种直接翻译的工作方式,或可选择二次转译方式,以利于不为大家熟悉的小语种的翻译。每个译员台都有一个发言原语种的输出,还有一个输出,可以选择别的语种。多达31个不同的语种DCN NG译员台可以多达31个不同语种的通道中选择,另外还加上发言的1个原语种,音频

15、带宽20kHz。每个译员工作间最多可以安装6个译员台。传译系统可以独立工作,也可以作为一个大型综合系统的一个构成部分。当独立使用时,用人工操作对内置的微处理机编程序以控制语种通道分配,通道的路线调度和联锁。在由机务员控制系统中,译员台与DCN专用软件(同声传译模块LBB 3572)结合使用,形成综合传译网络。有线或无线的语种分配DCN的语种分配系统有不同的工作方式供选择。语种分配可由DCN的电缆线路实现,用通道选择器或带有通道选择功能的代表言机听不同的语种。还可以选用无线的红外系统实现语种分配,用红外发射机将各种语言送到会场的各部位,用带有耳机或内置扬声器的个人红外接收器收听。中央控制设备中央

16、控制器(CCU)是管理系统的心脏。中央控制器可以独立操作,实现自动会议控制;也可以由机务员通过个人电脑操纵,实现更复杂的管理。DCN-CCU都有控制多达245台馈送装置,例如代表机,主席机,译员台和双代表机设备。CCU 控制的其他设备包括音频扩展器、CobraNet接口和 Integrus传输器,这些设备通 过光纤网络连接到 CCU。如果需要增加系统的受控容量,可以增接副DCN-EPS增容电源,每加一台DCN-EPS,系统可以增加控制255W的设备。CCU 可以独立运行,也可以在使用 PC 的中央操作人 员控制之下运行。 在不需要操作人员的小型系统中,CCU 用作单独的装 置,它可以提供基本的

17、话筒操作模式、基本的代表大 会投票程序以及用于同声传译的功能。 在需要操作人员的大型系统中,PC 充当操作人员与 新一代 DCN 系统之间的联接点。用户可以在 PC 上 运行大量基于 Windows 的应用程序软件模块,从而提 供综合全面的会议控制和管理功能。PC 可以通过 RS-232 端口连接到 CCU。全自动的会议管理DCN-CCU不但具备基本型CCU的所有功能,而且可以由机务员通过PC实施控制。用户可以享用功能齐备的DCN软件模块,每个模块对应一项控制或监管会议的专用功能。这些功能包括:先进的同声传译和话筒管理,资料产生和显示,三种表决方式,内部通讯,建立代表数据库,出席登记,和音频处

18、理。在PC机万一产生故障时,CCU自动退回到基本工作状态,即与基本型CCU一样的工作状态,保证会议的继续进行。应用软件由PC机控制的DCN NG系统的用户,可享用的软件模块范围非常广泛。这些软件模块是由微软视窗(Microsoft Windows)运行的,因此把会议的准备,管理,控制都置于图象计算机环境之中。允许将软件模块的任何形式的结合装入系统,从而满足各种特定的系统要求。一般在大的系统中才采用软件控制方式,这种系统要求由机务员控制。运行软件的PC机被接到DCN NG系统后就通过系统的电缆线路与发言设备,翻译设备,以及控制设备产生了直接的链路。所以可以集中到一点对会议实施各方面的管理。从而进

19、一步简化了操作,提高了数据分配的效率。在微软视窗下运行新一代DCN软件视窗允许同时运行多个软件,并且可以在各应用软件之间进行信息传递。由于许多新一代DCN软件模块在资料共享的基础上都有交互作用,因而视窗的多功能特性益发显示其优越性。微软视窗的图形用户界面具有非常好的直观性,DCN充分利用这个特点进行会议控制。DCN的构成单元,如发言设备等都用图形代表,所以用鼠标控制就非常方便。通道语种的分配,表决结果等资料采用直观的画面显示,比单用文字显示更DCN软件模块可以涵盖所有想象得到的会议管理要求,包括:话筒管理、全局话筒控制、系统安装、议会表决、多项选择式表决、代表数据库、同声传译、文字状态显示、出

20、席登记、认证卡编码、讯息分配、内部通话、电视显示。还有一种在OS/2操作系统下运行的多CCU控制软件包,用于控制多于一个中央控制器的系统。资料分配设备DCN NG系统的突出特点之一是能快速,有效地向会议参加者分配资料,并可以满足所有的要求。DCN系统可以支持多种显示媒体,从简单的LCD个人屏幕到会场广播的电视设备。主席机,译员台和部分代表机上装备了具有两行显示的LCD屏,用以显示代表资料、表决时间、公用或个人资料、话筒的状态、多语种的使用说明。LCD技术是袖珍彩色液晶电视的核心技术,用这种电视向指定的会议参加者个别提供资料显示是非常理想的。会议大厅显示器大厅显示器是向广大会议参加者显示资料的理

21、想媒体。可以显示数字,文字和图表,主要用于显示表决结果。用于大厅显示的设备可以选电视接收机。液晶显示屏和阴极射线管电视投影机都能提供高清晰度的资料显示。上述各种显示系统都可以高质量地显示实拍的或录象的电视资料、计算机产生的图象和文字,以及由DCN软件发生的资料。发言设备DCN-CCU新一代数字会议网络系统中央控制器DCN-CCU中央控制器是自动控制的讨论,会议系统的核心。这种造型精巧的多功能设备的特点包括:控制代表的话筒,分配同声传译,进行表决-机务员控制。 本控制器可以自由放置在台面上或装入标准化的19”机架。 内置的电源除了为本机供电外,还可向外部连接的DCN NG设备提供电源。最多可以推

22、动130W的功率发言设备。 IF设计大奖。 控制能力达到245台发言设备。包括代表机,主席机,译员台,双代表机。 可以控制数量不限的 DCN-FCS 32 通道选择器。 2 x 32 高品质音频通道,可以用于发言,传译,分配等目的。本机还提供4个分立的通讯信道。 为代表和主席的扬声器进行自动音频均衡处理。 光纤网络,用于将 CCU 连接至 Integrus 传输器以执 行红外线语言传播,连接至音频扩展器和 Cobranet 接口以执行各种音频馈送和分配功能。 采用冗余布线的光纤网络设计。可以是单个分支, 也可以是冗余环路。 适应各种会议形势的基本话筒管理功能。 有3种工作状态:- “0PEN”

23、:话筒键控制请求发言的登记(自动)。- “OVERRIDE:话筒键控制,对正在运行的话筒越权运行(FIFO)。- “VOICE”:口声启动话筒。 对每种工作状态都可以选l-4个话筒同时启用。 音频插入功能,用于连接外部音频处理设备或电话 耦合器。 提供基本的表决功能,用它可以进行议会式表决。代表可以选“出席”,“赞成”,“反对”,“弃权”。主席可以发起,结束,中断表决。最终结果可以显示在大厅显示器上和代表主席机的LCD屏上。 通过 VU 计量表读数来监控音频输入和音频输出。 可以使用耳机来监控音频。 控件和指示灯 电源开关及LED指示 前部配备可显示 2 x 16 字符的 LCD 显示屏,用于

24、显 示状态信息和 CCU 配置。 前部旋钮,用于 浏览 LCD 菜单。 后部配有两个红色 LED 过载指示灯,用于指示DCN网络输出。 两个红色LED过载指示灯,用于指示光纤连接。 互相的连接 2个输出的干线电缆插座,用于连接发言,分配,和翻译设备,同时提供电源。每个插座都有防短路保护(2X6芯圆形插座)。 3个指示器,指示干线超载(红LED)。 两路光纤网络连接,用于连接音频扩展器。 两个三针 XLR 均衡音频线路输入,附带可选电流分离功能。 欧洲标准电源插座及保险丝,含相配套的电源电缆(17m)。 两个 RS-232 串行数据连接器,用于 PC 连接和诊断 设备。 1 个耳机输出 3.5

25、毫米(0.14 英寸)立体声插孔。 两个立体声莲花插非均衡音频线路输出。技术参数 安装:自由放置于台面,或装入19机架(需占2U个位置)。 外部尺寸:(高X宽X深) 92x440x350mm。加上19”安装架后的宽度*: 483mm 重 量: 7kg 颜色:- 壳体: 浅灰(PH 10736)和银白色发言设备DCN-DISCS讨论代表机具有通道选择器的讨论装置可以使与会人员发言、登记发言请求以及听取他人发言。它提供了用于连接可插拔话筒(DCN-MICS 和DCN-MICL,需要单独订购)的插座。该装置具有一个内置通道选择器,因而适用于以多种语言进行讨论且提供同声传译的会议。通道选择器包括向上和

26、向下两个通道选择键和一个显示屏,它显示语言的编号和缩写,以便用户快速选择所需的语言通道。该装置还提供两路耳机连接。内置扬声器将在话筒打开时静音,以防产生声学反馈。用户可以选用不同样式的装饰条,以使装置与会议室格调相匹配。(DCN-DISR,需要单独订购)。该装置既可用作代表装置,也可用作主席装置(DCN-DISBCM 主席按钮需要单独订购)。可用缆线夹(DCN-DISCLM,需要单独订购)来锁定环路电缆。该装置提供浅色和深色两种基座。特性和优点对手机干扰的敏感度较低精巧时尚的人机工程学设计可插拔话筒带编号和通道名称缩写的通道选择器内置扬声器降低耳机输出级别以防产生声学反馈(当听取基本语言以及当

27、话筒打开时激活)可以用作代表装置或主席装置控件和指示灯字母数字显示屏,以便通过编号和通道名称缩写来选择语言通道用于可插拔话筒的插座(DCN-MICS或DCN-MICL)话筒按钮带有红色、绿色或黄色发光环。红色表示话筒处于激活状态,绿色表示已接受发言请求,而黄色表示“VIP”。当代表加入笔记簿时,VIP 指示灯将会亮起(仅在使用PC 软件时才可用)耳机具有音量控制按钮隐藏式“De-init”开关互连组件用于可插拔话筒的插座两个3.5 毫米耳机插孔(0.14 英寸),立体声插孔2 米(78.7 英寸)电缆,端部带模制六针圆形连接器六针圆形连接器,用于执行环路连接DCN-MICS/L话筒DCN-MI

28、CS/L 可插拔短/长柄话筒此创新话筒造型时尚,采用人机工程学设计,配备灵活可调的话筒柄,能够方便地直接插入讨论装置、Concentus、嵌入式安装的话筒连接面板或译员台。话筒具有单向响应功能,即使在嘈杂条件下也能获得最佳性能;它包括一个指示灯。该指示灯在话筒打开时为红色,而在代表装置处于请求状态时为绿色。它对手机干扰的敏感度较低。特性和优点话筒柄灵活可调的单向性话筒内置防喷和防风罩控件和指示灯红灯或绿灯。红色表示话筒处于激活状态,绿色表示已接受发言请求。互连组件用于插入和固定话筒的连接器技术指标安装插入和固定在任何讨论装置、Concentus 、嵌入式安装的话筒连接面板和译员台长度DCN-M

29、ICS310毫米(12.2 英寸)DCN-MICL480毫米(18.9 英寸)重量DCN-MICS100克(0.22 磅)DCN-MICL115克(0.25 磅) DCN-DISBCM讨论机主席按扭当讨论装置在主席模式下使用时,DCN-DISBCM 按钮(每套10个)用于代替讨论装置上的单个话筒按钮。这些按钮也可用于辅助控制模式下的讨论装置。技术指标安装 卡在任何讨论装置上颜色 银白色(RAL 9022)连接部分LBB 4116/xx 延长组合电缆两端各接一个6芯圆形插头(一阴,一阳)的电缆,电缆型号的尾数说明电缆的长度。 技术参数 灰色PVC外衣,6mm直径 LBB 411600 100m安装电缆,每盘为100m的电缆,除了端部没接接头外,其余与LBB 411605和LBB 411620相同。LBB 4119/00 DCN 接头该套DCN连接器包括25个凹型和25个凸型连接器,用于与100米(328英尺)DCN安装电缆LBB4116/00配合使用。第 14 页 共 14 页
