《电感知识及处理》.ppt

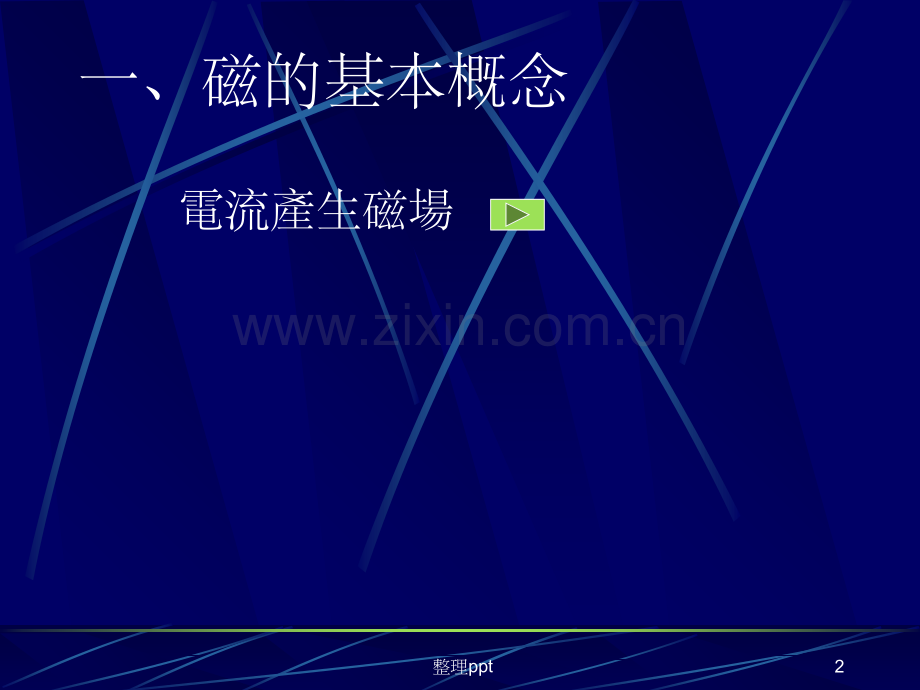

講課內容一、磁的基本概念二、軟磁&硬磁的基本概念三、磁滯曲線的基本概念四、電感(L)的基本概念五、環形鐵心（Toroid Core)的一般制做流程六、環形鐵心的尺寸標示七、L的影響因素八、電感(L)的測試九、電感(L)問題的處理1整理ppt一、磁的基本概念電流產生磁場2整理ppt3整理ppt二、軟磁與硬磁的概念什麼叫軟磁?可用電流反復勵磁的，即電流在磁性在，電流消失則磁性消失什麼叫硬磁?一經勵磁，則磁性永久存在 如：變壓器、電磁鐵 如：一般的磁鐵4整理ppt初始磁滯曲線5整理pptAL值&u值的區別：AL 鐵心的單圈電感，即我們 常說的u值ui ui=B/H6整理ppt初使磁導率：ui=B/H7整理ppt8整理ppt半成品烘烤後塑模後9整理ppt電感(L)等效電路：10整理ppt11整理ppt12整理pptToroid Core 的一般制做流程入料配料研磨烘干成型高溫燒結打棱角coating出貨13整理ppt L的影響因素有三個：一、材質二、應力三、溫度一般，應力越大，電感越低14整理ppt居里溫度居里溫度15整理ppt電感(L)的測試*可直接測試的物理量有電流、溫度、熱量、高度 等*電感不可以直接測得*電感是通過測試阻抗Z，再經換算而得Z=L ，Z=V/I 測得V&I，即可算出L值*電感等效電路16整理ppt電感等效電路電感等效電路造成實際阻抗與理論阻抗不同17整理ppt鐵心尺寸標注：一般，尺寸表示為:：OD X ID X HT(外徑X內徑X高度)18整理ppt九、電感(L)問題的處理b、電感不良的基本種類a、分析電感的品管手法1、電感高、電感低2、電感不穩定c、電感的管制方法19整理ppt20整理ppt21整理ppt22整理ppt正態分布曲線：23整理ppt24整理ppt不良基本原因:a、每批做法不盡一致b、矽膠未保護好c、pulse排布未嚴格控制25整理ppt電感的管制方法：b、注意pulse的排布a、每批做法應一致，以便排除偶然因素，方便管制c、注意矽膠保護c、利用柱狀圖管制26整理ppt建議pulse排布：以THZ16K71為例：電感較高者電感較低者27整理ppt疊加直流8mA加電流概念：工作電流28整理ppt29整理ppt應力消除方法：a、鐵心烘烤b、pulse烘烤c、靜置30整理ppt電感等效電路電感等效電路造成實際阻抗與理論阻抗不同31整理ppt
