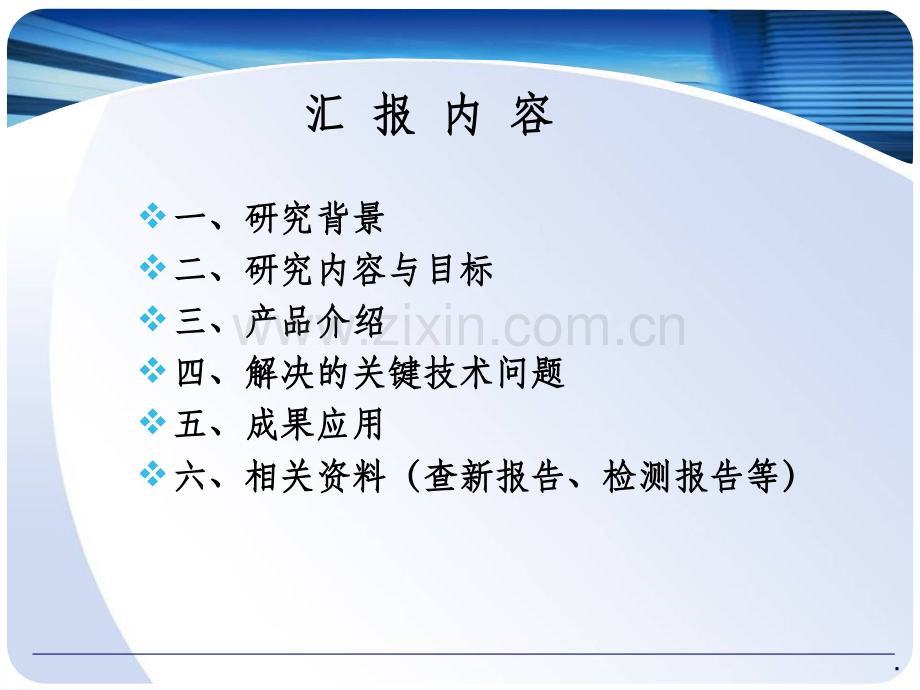

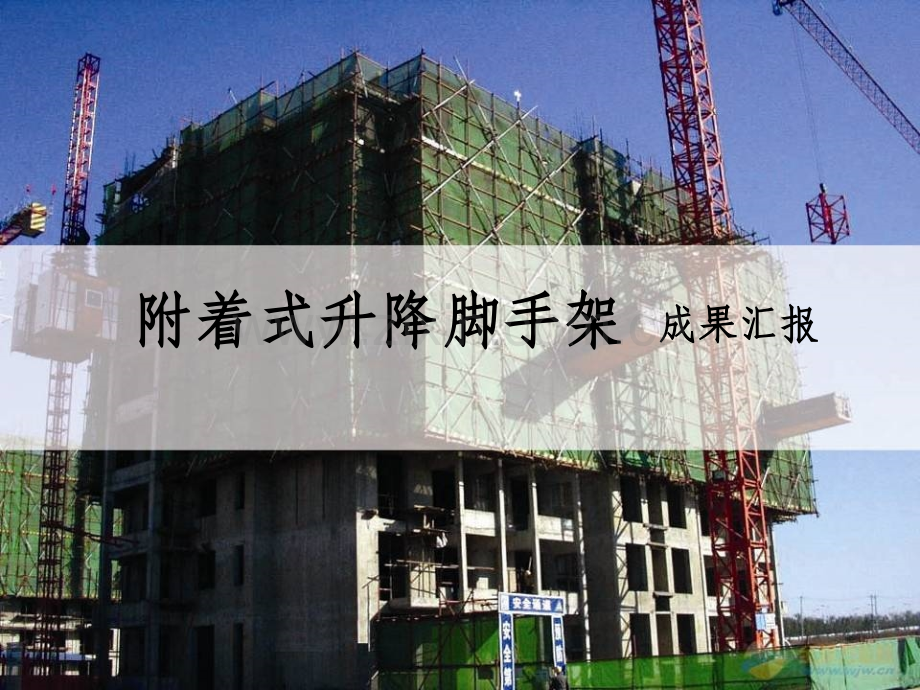

附着式升降脚手架附着式升降脚手架成果汇报成果汇报.汇汇 报报 内内 容容v一、研究背景一、研究背景v二、研究内容与目标二、研究内容与目标v三、产品介绍三、产品介绍v四、解决的关键技术问题四、解决的关键技术问题v五、成果应用五、成果应用v六、相关资料（查新报告、检测报告等）六、相关资料（查新报告、检测报告等）.随着我国城市建设发展，建筑施工技术的不断发展，附着式升降脚手架工艺技术日趋成熟，其在高层建筑施工中的应用成为中国特色，甚至成为领先世界的施工技术。在提高高层建筑施工速度、降低生产成本的同时，升降脚手架具有显著的经济效益。一方面提高了脚手架的机械化施工水平，降低了建筑施工中高空搭设作业的危险，符合以人为本、科学发展的思想；另一方面能节约大量钢材，与人工搭设费用，降低施工成本，符合我国提倡节约降耗的经济发展理念。一、研究一、研究背景背景.同步控制同步控制研究市场上各种同步控制系统。拟研发出一种经济适用的同步控制装置，提升整机性能和安全性。防坠装置防坠装置 研发结构合理，触发灵敏，可靠性高，能够适应复杂施工环境的新型防坠系统。附着装置 针对目前建筑结构形式的个性化发展趋势，研发具有适用性广的模块化组合式附着装置，提高产品的标准化水平。动力系统 开发一整套爬升机制，使其可满足不同的客户需求：电动葫芦提升；液压提升；研究内容研究内容二、研究内容与目标二、研究内容与目标.通过一系列的试验分析研究和工程应用，使附着式升通过一系列的试验分析研究和工程应用，使附着式升降脚手架达到下列目标：降脚手架达到下列目标：1安全可靠安全可靠防防坠安全保护、防坠安全保护、防倾覆、同步控制倾覆、同步控制2能够适应一般能够适应一般建筑结构，并建筑结构，并满足各种用户满足各种用户需求需求3便于使用便于使用运输、安装、运输、安装、拆除拆除研究目标研究目标二、研究内容与目标二、研究内容与目标4推动成果的产推动成果的产业化工作，加业化工作，加大市场占有率大市场占有率.三、产品介绍三、产品介绍（一）、基本组成（一）、基本组成.附着式升降脚手架搭设整体情况附着式升降脚手架搭设整体情况.(二二)、性能参数、性能参数序号序号项目项目单位单位主要参数主要参数备注备注1架体高度m5层楼高2支承跨度m直线段7；折线或曲线布置5.43架体宽度m0.6 1.2；一般0.94架体悬挑长度m2，且小于等于跨度的1/25机位平均间距m一般4.0 6.06架体步距m1.87架体最小离墙距离m0.48架体自重kN/m约39升降架使用起始时间层标准层开始搭设10操作层允许使用荷载kN/m22三步架同时使用3二步架同时使用11电动葫芦额定提升力T5-1512升降速度mm/min9013单跨最大面积M2架体全高与支承跨度的乘积110.1、竖向主框架、竖向主框架 竖向主框架用于构造附着式升降脚手架架竖向主框架用于构造附着式升降脚手架架体，垂直于建筑物外立面并与附着支承结构体，垂直于建筑物外立面并与附着支承结构连接，主要承受和传递竖向和水平载荷的竖连接，主要承受和传递竖向和水平载荷的竖向框架。向框架。采用分段组装式结构，分为上节、标准节、采用分段组装式结构，分为上节、标准节、下节。下节。竖竖向向主主框框架架.竖向主框架设计（各节图）竖向主框架设计（各节图）下节下节标准节标准节上节上节优点：1、采用分段拼装式结构，可根据施工、采用分段拼装式结构，可根据施工需要的组装出不同高度的架体；需要的组装出不同高度的架体；2、运输、拆装方便、运输、拆装方便.螺栓螺栓连接连接螺栓螺栓连接连接竖向主框架的连接竖向主框架的连接.2、水平支承桁架、水平支承桁架 水平支承桁架用于构造附着升降脚手架架体，主要承受架体竖向水平支承桁架用于构造附着升降脚手架架体，主要承受架体竖向荷载，并将竖向荷载传递至竖向主框架和附着支承结构的水平结构。荷载，并将竖向荷载传递至竖向主框架和附着支承结构的水平结构。水平支承桁架由立杆和连接杆件组成。立杆与连接杆件有多种模水平支承桁架由立杆和连接杆件组成。立杆与连接杆件有多种模数规格，可根据现场需要组成不同跨度；安装时通过螺栓进行连接数规格，可根据现场需要组成不同跨度；安装时通过螺栓进行连接,组装方便，安全可靠。组装方便，安全可靠。.立杆 连接杆件.4.5m跨度跨度6m跨度跨度.M16螺栓连接节点图.水平支撑桁架整体连接图上端连接杆下端连接杆.水平支承桁架与竖向主框架连接图竖向主框架水平支承桁架.3、附着支承系统、附着支承系统 采用采用T38螺栓直接与工程结螺栓直接与工程结构连接，承受并传递脚手架荷载构连接，承受并传递脚手架荷载根据附着面的实际情况，开发出根据附着面的实际情况，开发出了适合墙体、梁、飘窗的支座；了适合墙体、梁、飘窗的支座；每个机位设置每个机位设置3套以上附着套以上附着支承系统，最上端和最下端的附支承系统，最上端和最下端的附着支承系统具有防倾功能，作用着支承系统具有防倾功能，作用于架体提升、降落及使用时，保于架体提升、降落及使用时，保证架体不向外或内倾斜。证架体不向外或内倾斜。.附着支承系统设计（图片及组装）附着支承系统设计（图片及组装）.4、防坠系统、防坠系统在导向架内设置有速差式摆块防坠器是以导轨的运动在导向架内设置有速差式摆块防坠器是以导轨的运动速度作为触发信号而工作的，其构造如下图：速度作为触发信号而工作的，其构造如下图：导轮导轮防坠块防坠块架体架体导向架导向架.速差防坠器工作原理速差防坠器工作原理正常提升工况正常提升工况架体架体架体架体架体架体架体架体.速差防坠器工作原理速差防坠器工作原理正常下降工况正常下降工况架体架体架体架体架体架体.速差防坠器工作原理速差防坠器工作原理突然坠落突然坠落架体坠落架体坠落架体坠落架体坠落架体坠落架体坠落.该装置采用以提升力荷载为触发源，该装置采用以提升力荷载为触发源，制动执行机构采用块式制动器，具有制动执行机构采用块式制动器，具有触发灵敏度高、制动可靠、受施工环触发灵敏度高、制动可靠、受施工环境影响小、制动距离小、复位简便等境影响小、制动距离小、复位简便等特点。特点。在架体附着支座顶部还设置有荷载式楔块防坠器在架体附着支座顶部还设置有荷载式楔块防坠器.导向装置与附着支座连接导向装置与附着支座连接.5、荷载控制系统设计、荷载控制系统设计 同步控制装置是控制升降过程的安全监测机构，将压力传感器同步控制装置是控制升降过程的安全监测机构，将压力传感器安装在电动葫芦和吊钩之间，用于监测升降架的升降过程。安装在电动葫芦和吊钩之间，用于监测升降架的升降过程。.6、升降机构、升降机构 采用低速环链电动葫采用低速环链电动葫芦作为其动力设备，通过芦作为其动力设备，通过电源的相序改变控制电机电源的相序改变控制电机的正反、转动，实现提升的正反、转动，实现提升和下降，当电动机电源切和下降，当电动机电源切断时，电动机制动，使电断时，电动机制动，使电动葫芦停止工作。动葫芦停止工作。电动葫芦电动葫芦.型号DHP5DHP7.5DHP10额定起重量（t）57.510起升速度（m/min）0.090.180.120.09试验载荷（t）7.5912.5两钩间最小距离（mm）600700780起重链条行数（n）234起升高度（m）5-9电机功率（w）200500500500电机转速（r/min）710138014201420电源380V/50Hz净重（5m）kg587095装箱毛重（5m）kg6980108装箱尺寸mm560400400500420390610480480注：起重高度每增加1米5T增加4.5KG，7.5T增加6.8KG，10T增加9KG。电动葫芦参数电动葫芦参数.1）整体爬升多点同步控制技术2）附墙爬升防坠落安全保护技术3）适应多种建筑结构的附着装置四、解决的关键技术问题四、解决的关键技术问题.四、解决的关键技术问题四、解决的关键技术问题v1)1)整体爬升多点同步控制技术v目前市场上附着脚手架同步控制普遍采用单独检测系统，通过该系统进目前市场上附着脚手架同步控制普遍采用单独检测系统，通过该系统进行架体同步控制，使得操作人员在操作架体升降时还需注意观测同步系行架体同步控制，使得操作人员在操作架体升降时还需注意观测同步系统数值变化，操作繁琐，本产品同步控制采用在提升设备上安装压力传统数值变化，操作繁琐，本产品同步控制采用在提升设备上安装压力传感器，一次安装后即可随提升设备一直使用，当出现机位升降不均匀的感器，一次安装后即可随提升设备一直使用，当出现机位升降不均匀的时候，机位压力传感器的数值产生偏差，超过设定的安全值后，输出故时候，机位压力传感器的数值产生偏差，超过设定的安全值后，输出故障信号，自动报警并切断电源，始终保持升降架运行在可控安全范围内。障信号，自动报警并切断电源，始终保持升降架运行在可控安全范围内。.四、解决的关键技术问题四、解决的关键技术问题v2)2)附墙爬升防坠落安全保护技术附墙爬升防坠落安全保护技术v首次采用双防坠设计思路，同时将荷载与速度分别作为触发源，采用荷首次采用双防坠设计思路，同时将荷载与速度分别作为触发源，采用荷载防坠器与速差防坠器组合的防坠系统。双防坠系统能够综合各种不利载防坠器与速差防坠器组合的防坠系统。双防坠系统能够综合各种不利因素，确保架体施工安全可靠。因素，确保架体施工安全可靠。.3 3）爬架附着装置系列化）爬架附着装置系列化针对建筑结构的不同，成功研制出多种新型附着装置，针对建筑结构的不同，成功研制出多种新型附着装置，满足施工现场的需要。满足施工现场的需要。剪力墙支座：用于剪力墙结构、筒仓结构及核心筒等剪力墙支座：用于剪力墙结构、筒仓结构及核心筒等板式支座：用于框架结构、悬挑板及阳台板等板式支座：用于框架结构、悬挑板及阳台板等飘窗支座：用于飘窗结构、异形外部悬挑结构等飘窗支座：用于飘窗结构、异形外部悬挑结构等梁式支座：用于框架梁、悬挑梁等结构梁式支座：用于框架梁、悬挑梁等结构四、解决的关键技术问题四、解决的关键技术问题.四、解决的关键技术问题四、解决的关键技术问题.工程名称工程名称结构形式结构形式使用爬架数量使用爬架数量层数层数工程情况工程情况金正缔景城金正缔景城框架剪力墙结构框架剪力墙结构138138榀榀3333已完工已完工天洋城天洋城框架剪力墙结构框架剪力墙结构5656榀榀2626已完工已完工上溪林上溪林框架剪力墙结构框架剪力墙结构5454榀榀3232已完工已完工湖南嘉盛国际广场湖南嘉盛国际广场框架结构框架结构3434榀榀4040已完工已完工南京水科院科研楼南京水科院科研楼剪力墙结构剪力墙结构125125榀榀3434已完工已完工沈阳金域国际沈阳金域国际1.2.3#1.2.3#剪力墙结构剪力墙结构8888榀榀3232已完工已完工主要应用工程项目主要应用工程项目五、成果工程应用五、成果工程应用.本成果在本成果在6 6个工程项目中得到成功应用，效果达到预个工程项目中得到成功应用，效果达到预期目标期目标:v智能控制系统同步升降控制精度最大差值为智能控制系统同步升降控制精度最大差值为2121毫米，载荷控毫米，载荷控制精度为制精度为50KG50KG。v防坠器安装简便，工程应用中未发生误触发现象，经国家建防坠器安装简便，工程应用中未发生误触发现象，经国家建筑工程质量监督检验中心检测，制动最大距离仅为筑工程质量监督检验中心检测，制动最大距离仅为45mm45mm。v新型附着装置的使用，方案设计更加经济合理，与原附着装新型附着装置的使用，方案设计更加经济合理，与原附着装置相比，通常一栋楼可节约置相比，通常一栋楼可节约2-42-4榀主框架及相关配件，为用户榀主框架及相关配件，为用户节约成本数万元，缩短了产品加工周期。且由于支座结构的节约成本数万元，缩短了产品加工周期。且由于支座结构的简化，其重量减轻近一半，使得原需要简化，其重量减轻近一半，使得原需要2 2人搬运的支座，现在人搬运的支座，现在可单人操作，提高了操作效率。可单人操作，提高了操作效率。五、成果工程应用五、成果工程应用.六、附件六、附件.企业标准、计算书及安全规程企业标准、计算书及安全规程.检测报告检测报告.成果经济效益分析报告成果经济效益分析报告.工程应用证明工程应用证明.新型附着器应用照片新型附着器应用照片.工程应用照片工程应用照片.工程应用照片工程应用照片.工程应用照片工程应用照片.感谢亲观看此幻灯片，此课件部分内容来源于网络，感谢亲观看此幻灯片，此课件部分内容来源于网络，如有侵权请及时联系我们删除，谢谢配合！如有侵权请及时联系我们删除，谢谢配合！
