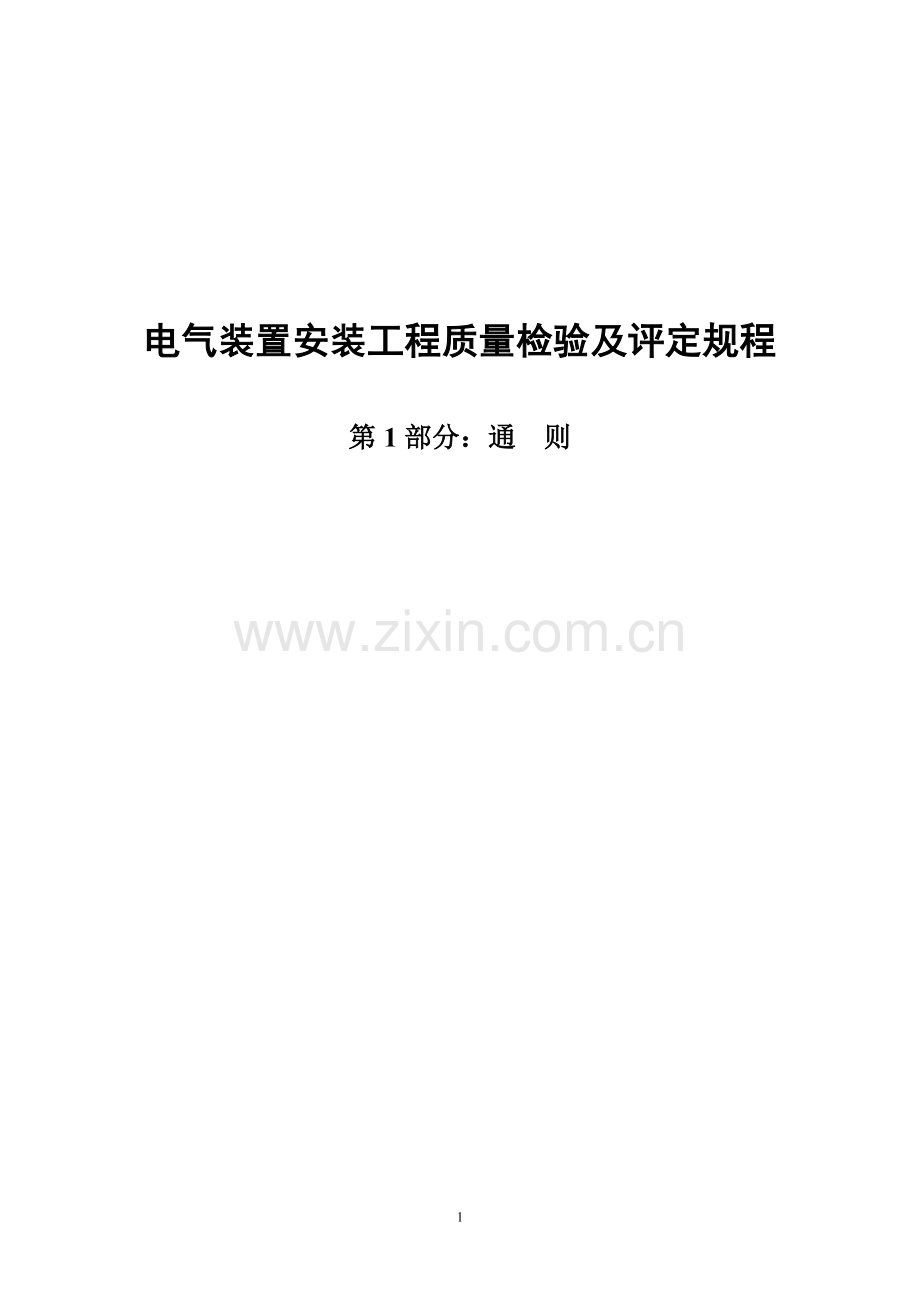

电气装置安装工程质量检验及评定规程

第1部分：通 则

1 总 则
1.0.1 为了提高电气装置安装工程的质量管理，规范和统一表格，促进安装质量的提高，满足其检查、验收和质量评定的需要，特制定本套电力行业标准。
1.0.2 本规程适用于单机容量200MW及以上发电工程和110kV及以上变电工程的电气装置安装。
进口或引进型电气装置、单机容量200MW以下发电工程及110kV以下变（配）电工程的安装可参照执行。
1.0.3 电气装置安装工程应根据工程怦，由施工单位按本通则第2章和第3章，编制所承担工程的质量检验评定范围。监理单位应对各施工单位编制的工程质量检验评定范围进行核查、汇总，经建设单位确认后执行。
1.0.4 电气装置安装工程项目与本通则第2章表2.0.2和第3章表3.0.2所列不符的工程项目，可进行增编或删减。增加或减少的项目，在工程质量验评范围中的工程编号、可续编、缺号，但不得变更原编号。
1.0.5 建设单位、监理单位及施工单位班组以上和积极质检人员，应持与所检验专业一致且在使用有效期内的资格证书上岗。
1.0.6 各级质检人员，应严格执行电气装置安装工程施工及验收规范、相关国家标准行业标准和本系列标准对工程质量进行检查、验收和评定，并应对所检验及评定的工程项目负责。
1.0.7 电气装置安装工程质量检验，按本通则第2章表2.0.2和第3章表3.0.2所列分项工程、分部工程和单位工程进行。
——分项工程应检验、评定合格，方可对分部工程进行检验、评定。
——分项工程应检验、评定合格，方可对单位工程进行检验、评定。
1.0.8 分项工程项目施工完毕，应经班组自检合格后，方可按本通则第2章表2.0.2和第3章表3.0.2中的验评范围，逐级进行质量检验、评定。
1.0.9 分项工程施工质量，应按本系列标准第2部分至第17部分中的检验、检验方法进行检验，将检验内容、检验结果填入本通则第4章表4.0.1内进行质量评定，并签名验收。
1.0.10 分项工程施工质量检验，只序曲“合格”，并且必须合格。
1.0.11 分项工程检验项目检验结果，全部达到质量标准，该分项工程应评为“合格”；如因设备原因，虽经施工人员努力，也难以达到质量标准的少数非“主要”检验项目，应由施工单位提出书面报告，经监理及建设单位确认后，该检验项目可不参加质量评定，不影响该分项工程质量验收评定，但应在“质量检验结果”栏内注明。书面报告应附在该分项工程检验评定表后。
1.0.12 分项工程施工质量检验，有下列情况之一者，不应进行验收、评定：
1、检验项目检验结果，没有全部达到质量标准。
2、设计及制造厂对质量标准有数据要求，而检验结果栏中没填补测数据。
3、质检人员签字不齐全。
1.0.13 各级质检人员，必须对分项工程质量进行认真检查、验收及评定。
1.0.14 除电动机空负荷试转外，分项工程质量检验评定表，宜由施工单位归档保存、备查。可不移交给建设单位。
1.0.15 分部工程质量只设“合格”，且应符合如下规定：
1、分部工程质量验收、评定，应按本通则第4章第4.0.2条的规定，认真填写分部工程质量验收评定表，进行质量评定，并应签名验收。
2、所属分项工程质量检验评定，应全部合格。
3、设备、系统带电或试运分部工程中的检查项目检查结果应符合规定，带电或试运应正常。
4、各级质检人员对带电或试运结果所作的结论应确切，并应签名验收。
1.0.16 分部工程质量验收评定表，应按规定整理归档，移交建设单位。
1.0.17 单位工程质量设“合格”及“优良”两个等级，其检验及评定应按本通则第4章4.0.3条单位工程质量验收评定表的内容进行。
1、单位工程质量验收具备如下条件，应评为“合格”。
1）所属分部工程项目，质量验收、评定应全部合格。
2）所属设备及其系统带电或试运应正常，并已签字验收。
3）按照本通则第5章5.0.1条规定，对本单位工程资料核查结果，应资料、签字齐全。
2、单位工程质量验收，具备如下条件，应评为“优良”。
1）所属分部工程项目，质量检验评定应全部合格。
2）配电装置受电应一次成功。
3）所属设备、系统带电或试运应正常，并已签字验收。
4）按照本通则第5章5.0.1条规定，应对本单位工程资料进行核查，核查结果应资料齐全、数据准确、签字齐全、可查性强。
5）未因施工的原因，造成设备严重损坏。
6）未发生过因接地或短路，造成设备严重损坏事故。
7）电动机空转过程中，未发生过电动机烧毁事故。
8）在分部试运过程中，未因电气的原因，而造成设备严重损坏。
1.0.18 对施工质量检验结果有分歧时，各级质检人员均有权要求进行复检。复检时，各级有关质检人员应参加。复检结果应作为最终检验结果。
1.0.19 分项工程、分部工程及单位工程质量检查、验收、评定、应做到检测数据准确、检验结论确切、资料齐全、签字齐全。
2 发电工程质量检验及评定范围
2.0.1 本章适用于发电工程电气装置安装质量检验及评定。
2.0.2 发电工程电气装置安装，应按表2.0.2划分单位工程、分部工程及分项工程项目。各级质检机构应按表列验评范围，对施工质量进行检验评定。

表2.0.2 发电工程质量检验评定范围
工程编号
工 程 项 目 名 称
性

质
质检机构验评范围
质量验评及签证
表编号
单位工程
分部工程
分项工程
施工单位
监理单位
建设单位
班 组
工 地
质检部
1

发电机电气与引出线安装

√
√
√
√
DL/T5161.1-表4.0.3

1

发电机电气与出线设备安装

√
√
√
√
DL/T5161.1-表4.0.2

1
发电机本体检查
主要
√
√
√
√
√
DL/T5161.7-表1.0.1

2
发电机附件安装
主要
√
√
√
√

DL/T5161.7-表1.0.2

3
励磁设备检查安装

√
√
√
√

DL/T5161.7-表2.1.2
DL/T5161.3-表1.0.1

4
互感器检查安装

√
√

DL/T5161.-表3.0.1

5
箱、柜（盘）安装

√
√

DL/T5161.8-表1.0.2
DL/T5161.8-表2.0.1
DL/T5161.8-表4.0.2
DL/T5161.8-表6.0.2

6
电阻器安装

√
√

DL/T5161.12-表3.0.2

7
交（直）流励磁母线安装
主要
√
√
√
√

DL/T5161.4-表3.0.2

2

发电机引出线安装

√
√
√
√
DL/T5161.1-表4.0.2

1
铁构架制作安装

√
√

DL/T5161.4-表1.0.2
DL/T5161.4-表1.0.3

2
封闭母线安装
主要
√
√
√
√

DL/T5161.4-表5.0.2

3
电压互感器、避雷器安装

√
√
√
√
DL/T5161.3-表3.0.1
DL/T5161.2-表6.0.2

4
隔离开关安装

√
√

DL/T5161.2-表5.0.1

5
负荷开关安装
主要
√
√
√
√

DL/T5161.2-表5.0.2

10

发电机启动试运
主要

√
√
√
√
DL/T5161.7-表3.0.7
2

主变压器系统设备安装

√
√
√
√
DL/T5161.1-表4.0.3

1

主变压器安装

√
√
√
√
DL/T5161.1-表4.0.2

1
主变压器本体安装

√
√
√
√

DL/T5161.3-表1.0.3-1

2
主变压器检查
主要
√
√
√
√
√
DL/T5161.3-表1.0.3-2

3
主变压器附件安装

√
√
√
√

DL/T5161.3-表1.0.3-3

4
主变压器注油及密封试验
主要
√
√
√
√

DL/T5161.3-表1.0.3-4

5
主变压器整体检查
主要
√
√
√
√

DL/T5161.3-表1.0.3-5

2

主变压器系统附属设备安装

√
√
√
√
DL/T5161.1-表4.0.2

1
中性点隔离开关安装

√
√
√
√

DL/T5161.2-表5.0.1

2
避雷器安装

√
√
√
√

DL/T5161.2-表6.0.2

3
控制柜及端子箱检查安装

√
√

DL/T5161.8-表4.0.2

4
软母线安装

√
√
√
√

DL/T5161.4-表7.0.2

10

主变压器带电试运
主要

√
√
√
√
DL/T5161.3-表4.0.9
3

×××kV配电装置安装

√
√
√
√
DL/T5161.1-表4.0.3

1

网控室设备安装

√
√
√
√
DL/T5161.1-表4.0.2

1
控制及保护屏台安装

√
√

DL/T5161.8-表1.0.2
DL/T5161.8-表5.0.2

2
直流屏及充电设备安装

√
√

DL/T5161.13-表2.0.2

3
二次回路检查及接线

√
√

DL/T5161.8-表7.0.2

4
蓄电池安装

√
√
√
√

DL/T5161.9-表1.0.2
DL/T5161.9-表2.0.2

5
充放电及容量测定

√
√
√
√

DL/T5161.9-表3.0.3
DL/T5161.9-表3.0.4

2

主母线及旁路母线安装

√
√
√
√
DL/T5161.1-表4.0.2

1
绝缘子串安装

√
√

DL/T5161.4-表2.0.2

2
软母线安装

√
√
√
√

DL/T5161.4-表7.0.2

3
支柱绝缘子安装

√
√

DL/T5161.4-表2.0.3

4
管形母线安装
主要
√
√
√
√

DL/T5161.4-表6.0.2

5
隔离开关安装

√
√
√
√

DL/T5161.2-表5.0.1

3

电压互感心中有数及避雷器间隔安装

√
√
√
√
DL/T5161.1-表4.0.2

1
避雷器安装

√
√

DL/T5161.2-表6.0.2

2
电压互感器安装

√
√

DL/T5161.3-表3.0.2

3
隔离开关安装

√
√
√
√

DL/T5161.2-表5.0.1

4
支柱绝缘子安装

√
√

DL/T5161.4-表2.0.3

5
引下线及跳线安装

√
√
√
√

DL/T5161.4-表7.0.2

6
箱柜安装

√
√

DL/T5161.8-表1.0.2
DL/T5161.8-表4.0.2

4

××kV进出线（母联、分段及旁路）间隔安装

√
√
√
√
DL/T5161.1-表4.0.2

1
隔离开关安装

√
√
√
√

DL/T5161.2-表5.0.1

2
断路器安装
主要
√
√
√
√

DL/T5161.2-表2.0.1
DL/T5161.2-表2.0.2

3
电压（流）互感器安装

√
√

DL/T5161.3-表3.0.2

4
避雷器安装

√
√

DL/T5161.2-表6.0.2

5
电抗器安装
主要
√
√
√
√

DL/T5161.3-表1.0.2

6
高频载波通道设备安装

√
√

DL/T5161.3-表2.0.2

7
穿墙套管安装

√
√

DL/T5161.4-表2.0.4

8
支柱绝缘子安装

√
√

DL/T5161.4-表2.0.3

9
引下线及跳线安装

√
√
√
√

DL/T5161.4-表7.0.2

10
箱柜安装

√
√

DL/T5161.8-表1.0.2
DL/T5161.8-表4.0.2

5

铁构架及网门安装

√
√
√
√
DL/T5161.1-表4.0.2

1
铁构架及网门安装

√
√

DL/T5161.4-表1.0.2
DL/T5161.4-表1.0.3

10

×××kV配电装置带电试运
主要

√
√
√
√
DL/T5161.1-表5.0.5-1
4

×××k封闭式组合电器安装

√
√
√
√
DL/T5161.1-表4.0.3

1

网控室设备安装

√
√
√
√
DL/T5161.1-表4.0.2

1
控制及保护屏台安装

√
√

DL/T5161.8-表1.0.2
DL/T5161.8-表5.0.2

2
直流民间及充电设备安装

√
√

DL/T5161.13-表2.0.2

3
二次回路检查及接线

√
√

DL/T5161.8-表7.0.2

4
蓄电池安装

√
√
√
√
DL/T5161.9-表1.0.2
DL/T5161.9-表2.0.2

5
充放电及容量测定

√
√
√
√

DL/T5161.9-表3.0.3
DL/T5161.9-表3.0.4

2

封闭式组合电器安装

√
√
√
√
DL/T5161.1-表4.0.2

1
基础检查及设备支架安装

√
√

DL/T5161.2-表1.0.1

2
封闭式组合电器本体检查安装
主要
√
√
√
√

DL/T5161.2-表1.0.2

3
电压互感器、避雷器安装
主要
√
√
√
√

DL/T5161.3-表3.0.1
DL/T5161.2-表6.0.2

3

封闭式组合电器配套设备安装

√
√
√
√
DL/T5161.1-表4.0.2

1
电压（流）互感器安装

√
√

DL/T5161.3-表3.0.1
DL/T5161.3表3.0.2

2
避雷器安装

√
√

DL/T5161.2-表6.0.2

3
高频载波通道设备安装

√
√

DL/T5161.3表2.0.2

4
软母线安装

√
√
√
√

DL/T5161.4表7.0.2

4

就地控制设备安装

√
√
√
√
DL/T5161.1表4.0.2

1
控制柜及端子箱安装

√
√

DL/T5161.8-表1.0.2
DL/T5161.8-表4.0.2

2
二次回路检查及接线

√
√

DL/T5161.8-表7.0.2

10

×××kV封闭式组合电器带电试运
主要

√
√
√
√
DL/T5161.2-表8.0.8
5

控制及直流系统设备安装

√
√
√
√
DL/T5161.1表4.0.3

1

控制设备安装

√
√

DL/T5161.1表4.0.2

1
单控室控制及保护屏台安装

√
√

DL/T5161.8-表1.0.2
DL/T5161.8-表5.0.2

2
单控室二次回路检查及接线

√
√
√
√
DL/T5161.8-表7.0.2

2

直流系统设备安装

√
√
√
√
DL/T5161.1表4.0.2

1
直流屏及充电设备安装

√
√

DL/T5161.8-表1.0.2
DL/T5161.8-表2.0.2

2
二次回路检查及接线

√
√

DL/T5161.8-表7.0.2

3
蓄电池安装

√
√
√
√

DL/T5161.9-表1.0.2
DL/T5161.9-表2.0.2

4
充放电气及容量测定
主要
√
√
√
√

DL/T5161.9-表3.0.3
DL/T5161.9-表3.0.4
6

厂用高压变压器安装

√
√
√
√
DL/T5161.1表4.0.3

1

厂用高压工作变压器安装

√
√
√
√
DL/T5161.1表4.0.2

1
变压器本体安装

√
√

DL/T5161.3表1.0.3-1

2
变压器检查
主要
√
√
√
√
√
DL/T5161.3表1.0.3-2

3
变压器附件安装

√
√

DL/T5161.3表1.0.3-3

4
变压器注油及密封试验
主要
√
√
√
√

DL/T5161.3表1.0.3-4

5
控制及端子箱安装

√
√

DL/T5161.8-表1.0.2
DL/T5161.8-表4.0.2

6
低压侧共箱封闭母线安装
主要
√
√
√
√

DL/T5161.4-表1.0.2
DL/T5161.4-表4.0.2

7
变压器整体检查
主要
√
√
√
√

DL/T5161.3表1.0.3-5

10.1

厂用高压工作变压器带电试运
主要

√
√
√
√
DL/T5161.3表4.0.9

2

厂用高压备用变压器安装

√
√
√
√
DL/T5161.1表4.0.2

1
变压器本体安装

√
√

DL/T5161.3表1.0.3-1

2
变压器检查
主要
√
√
√
√

DL/T5161.3表1.0.3-2

3
变压器附件安装

√
√

DL/T5161.3表1.0.3-3

4
变压器注油及密封试验
主要
√
√
√
√

DL/T5161.3表1.0.3-4

5
控制及端子箱安装

√
√

DL/T5161.8-表1.0.2
DL/T5161.8-表4.0.2

6
低压侧共箱封闭母线安装
主要
√
√
√
√

DL/T5161.4表1.0.2
DL/T5161.-表4.0.2

7
软母线安装
主要
√
√
√
√

DL/T5161.4-表7.0.2

8
变压器整体检查
主要
√
√
√
√

DL/T5161.3表1.0.3-5

10.2

厂用高压备用变压器带电试运
主要

√
√
√
√
DL/T5161.3表4.0.9
7

主厂房厂用电系统设备安装

√
√
√
√
DL/T5161.1表4.0.3

1

厂用高压配电装置安装

√
√
√
√
DL/T5161.1表4.0.2

1
盘柜基础安装

√
√

DL/T5161.8-表1.0.2

2
配电盘安装

√
√

DL/T5161.8-表2.0.1
DL/T5161.8-表2.0.2

3
母线安装
主要
√
√
√
√

DL/T5161.4-表3.0.2

4
断路器检查
主要
√
√
√
√

DL/T5161.2-表3.0.2
DL/T5161.2-表4.0.2

5
二次回路检查及接线

√
√

DL/T5161.8-表7.0.2

2

厂用低压配电装置安装

√
√
√
√
DL/T5161.1-表4.0.2

1
变压器安装
主要
√
√
√
√

DL/T5161.3-表1.0.1
DL/T5161.3-表1.0.2

2
PC（动力中心）盘安装
主要
√
√
√
√

DL/T5161.8-表1.0.2
DL/T5161.8-表3.0.2
DL/T5161.12-表1.0.2

3
母线安装
主要
√
√
√
√

DL/T5161.4-表3.0.2

4
二次回路检查及接线

√
√

DL/T5161.8-表7.0.2

3

汽机间电气设备安装

√
√
√
√
DL/T5161.1-表4.0.2

1
MCC（电动机控制中心）盘安装

√
√

DL/T5161.8-表1.0.2
DL/T5161.8-表3.0.3
DL/T5161.12-表1.0.2
DL/T5161.4-表3.0.2

2
就地动力控制设备安装

√
√

DL/T5161.8-表1.0.2
DL/T5161.8-表4.0.2

3
二次回路检查及接线

√
√

DL/T5161.8-表7.0.2

4
电动机检查
主要
√
√
√
√

DL/T5161.7表2.2.2

5
电动机带电试运
主要
√
√
√
√
√
DL/T5161.7表3.0.11
DL/T5161.7表3.0.13

4

锅炉间电气设备安装

√
√
√
√
DL/T5161.1-表4.0.3

1
MCC（电动机控制中心）盘安装

√
√

DL/T5161.8-表1.0.2
DL/T5161.8-表3.0.3
DL/T5161.12-表1.0.2
DL/T5161.4-表3.0.2

2
就地动力控制设备安装

√
√

DL/T5161.8-表1.0.2
DL/T5161.8-表4.0.2

3
二次回路检查及接线

√
√

DL/T5161.8-表7.0.2

4
电动机检查
主要
√
√
√
√

DL/T5161.7表2.2.2

5
电梯电气设备安装
主要
√
√
√
√
√
DL/T5161.11表1.0.2

6
电动机带电试运
主要
√
√
√
√
√
DL/T5161.7表3.0.11
DL/T5161.7表3.0.13

10

厂用电系统设备带电试运
主要

√
√
√
√
DL/T5161.1表5.0.5-2
DL/T5161.1表5.0.5-3
8

事故保安电源设备安装

√
√
√
√
DL/T5161.1-表4.0.3

1

柴油发电机组安装

√
√
√
√
DL/T5161.1-表4.0.2

1
控制屏安装

√
√

DL/T5161.8-表1.0.2
DL/T5161.8-表5.0.2

2

柴油发电机自投试验
主要

√
√
√
√
DL/T5161.1-表5.0.5-4

3

不停电电源装置安装

√
√
√
√
DL/T5161.1-表4.0.2

1
不停电电源装置安装

√
√
√
√

DL/T5161.8-表1.0.2
DL/T5161.13-表2.0.2

2
配电盘安装

√
√
√
√

DL/T5161.8-表1.0.2
DL/T5161.8-表3.0.3
DL/T5161.12-表1.0.2
DL/T5161.4-表3.0.3

3
母线安装
主要
√
√
√
√

DL/T5161.4-表3.0.2

4
二次回咱检查及接线

√
√

DL/T5161.8-表7.0.2

10

事故保安电源带电试运
主要

√
√
√
√
DL/T5161.1-表5.0.5-3
9

输煤系统电气设备安装

√
√
√
√
DL/T5161.1-表4.0.3

1

输煤系统控制设备安装

√
√
√
√
DL/T5161.1-表4.0.2

1
输煤控制室控制及保护屏安装

√
√

DL/T5161.8-表1.0.2
DL/T5161.8-表5.0.2

2
输煤控制室二次回路检查及接线

√
√

DL/T5161.8-表7.0.2

2

高压配电装置安装
主要

√
√
√
√
DL/T5161.1-表4.0.2

1
基础型钢安装

√
√

DL/T5161.8-表1.0.2

2
配电盘安装

√
√

DL/T5161.8-表2.0.1
DL/T5161.8-表2.0.2

3
母线安装
主要
√
√
√
√

DL/T5161.4-表3.0.2

4
断路器检查
主要
√
√
√
√

DL/T5161.2-表3.0.2
DL/T5161.2-表4.0.2

5
二次回路检查及接线

√
√

DL/T5161.8-表7.0.2

3

低压配电装置安装

√
√
√
√
DL/T5161.1表4.0.2

1
变压器安装
主要
√
√
√
√

DL/T5161.3-表1.0.1
DL/T5161.3-表1.0.2

2
PC（动力中心）盘安装

√
√

DL/T5161.8-表1.0.2
DL/T5161.8-表3.0.2
DL/T5161.12-表1.0.2

3
母线安装
主要
√
√
√
√

DL/T5161.4-表3.0.2

4
二次回路检查及接线

√
√

DL/T5161.8-表7.0.2

4

卸煤装置电气设备安装

DL/T5161.1表4.0.2

1
变压器安装

DL/T5161.3-表1.0.1
DL/T5161.3-表1.0.2

2
MCC（电动机控制中心）盘安装

√
√

DL/T5161.8-表1.0.2
DL/T5161.8-表3.0.3
DL/T5161.12-表1.0.2
DL/T5161.4-表3.0.2

3
控制盘安装

√
√

DL/T5161.8-表1.0.2
DL/T5161.8-表5.0.3
DL/T5161.12-表5.0.2

4
电动机检查
主要
√
√
√
√

DL/T5161.7-表2.2.2

5
二次回路检查及接线

√
√

DL/T5161.8-表7.0.2

5

堆取料装置电气设备安装

√
√
√
√
DL/T5161.1表4.0.2

1
变压器安装
主要
√
√
√
√

DL/T5161.3-表1.0.1
DL/T5161.3-表1.0.2

2
MCC（电动机控制中心）盘安装

√
√

DL/T5161.8-表1.0.2
DL/T5161.8-表3.0.3
DL/T5161.12-表1.0.2
DL/T5161.4-表3.0.2

3
控制盘安装

√
√

DL/T5161.8-表1.0.2
DL/T5161.8-表5.0.2

4
电动机检查

√
√
√
√

DL/T5161.7-表2.2.2

5
二次回路检查及接线

√
√

DL/T5161.8-表7.0.2

6

皮带系统电气设备安装

√
√
√
√
DL/T5161.1表4.0.2

1
电动机检查
主要
√
√
√
√

DL/T5161.7-表2.2.2

2
MCC（电动机控制中心）盘安装

√
√

DL/T5161.8-表1.0.2
DL/T5161.8-表3.0.3
DL/T5161.12-表1.0.2
DL/T5161.4-表3.0.2

3
就地动力控制设备安装

√
√

DL/T5161.8-表1.0.2
DL/T5161.8-表4.0.2
DL/T5161.12-表4.0.2
DL/T5161.4--表5.0.2

4
二次回路检查及接线

√
√

DL/T5161.8-表7.0.2

7

输煤系统电动机带电试运
主要
√
√
√
√
√
DL/T5161.7-表3.0.11
DL/T5161.7-表3.0.13

10

输煤系统配电装置带电试运
主要

√
√
√
√
DL/T5161.1-表5.0.5-2
DL/T5161.1-表5.0.5-3
10

除尘除灰系统电气设备安装

√
√
√
√
DL/T5161.1-表4.0.3

1

除尘除灰系统控制设备安装

√
√
√
√
DL/T5161.1-表4.0.2

1
除尘除灰系统控制及保护屏安装

√
√

DL/T5161.8-表1.0.2
DL/T5161.8-表5.0.2

2
除尘队灰系统二次回路检查接线

√
√

DL/T5161.8-表7.0.2

2

除尘除灰系统高压电气设备安装

√
√
√
√
DL/T5161.1-表4.0.2

1
基础型钢安装

√
√

DL/T5161.8-表1.0.2

2
整流变压器安装
主要
√
√
√
√

DL/T5161.3-表1.0.2

3
配电盘安装

√
√

DL/T5161.8-表1.0.2

4
母线安装

√
√
√
√
DL/T5161.3-表3.0.2

5
断路器检查
主要
√
√
√
√

DL/T5161.2-表3.0.2
DL/T5161.2-表4.0.2

6
二次回路检查及接线

√
√

DL/T5161.8-表7.0.2

3

除尘系统低压电气设备安装

√
√
√
√
DL/T5161.1-表4.0.2

1
变压器安装
主要
√
√
√
√

DL/T5161.3-表1.0.1
DL/T5161.3-表1.0.2

2
MCC（电动机控制中心）盘安装

√
√

DL/T5161.8-表1.0.2
DL/T5161.8-表4.0.2
DL/T5161.12-表4.0.2
DL/T5161.4--表5.0.2

3
控制柜安装

√
√

DL/T5161.8-表1.0.2
DL/T5161.8-表5.0.2

4
二次回路检查及接线

√
√

DL/T5161.8-表7.0.2

4

除灰系统电气设备安装

√
√
√
√
DL/T5161.1-表4.0.2

1
变压器安装
主要
√
√
√
√

DL/T5161.3-表1.0.1
DL/T5161.3-表1.0.2

2
MCC（电动机控制中心）盘安装

√
√

DL/T5161.8-表1.0.2
DL/T5161.8-表4.0.2
DL/T5161.12-表4.0.2
DL/T5161.4--表5.0.2

3
电动机检查
主要
√
√
√
√

DL/T5161.7-表2.2.2

4
就地动力控制设备安装

√
√

DL/T5161.8-表1.0.2
DL/T5161.8-表4.0.2
DL/T5161.12-表4.0.2
DL/T5161.4--表5.0.2

5
二次回路检查及接线

√
√

DL/T5161.7-表2.2.2

5

中继泵房室内电气设备安装

√
√
√
√
DL/T5161.1-表4.0.2

1
变压器安装

√
√
√
√

DL/T5161.3-表1.0.1
DL/T5161.3-表1.0.2

2
MCC（电动机控制中心）盘安装
√
√

DL/T5161.8-表1.0.2
DL/T5161.8-表3.0.3
DL/T5161.12-表1.0.2
DL/T5161.4--表3.0.2

3
电动机检查
主要
√
√
√
√
