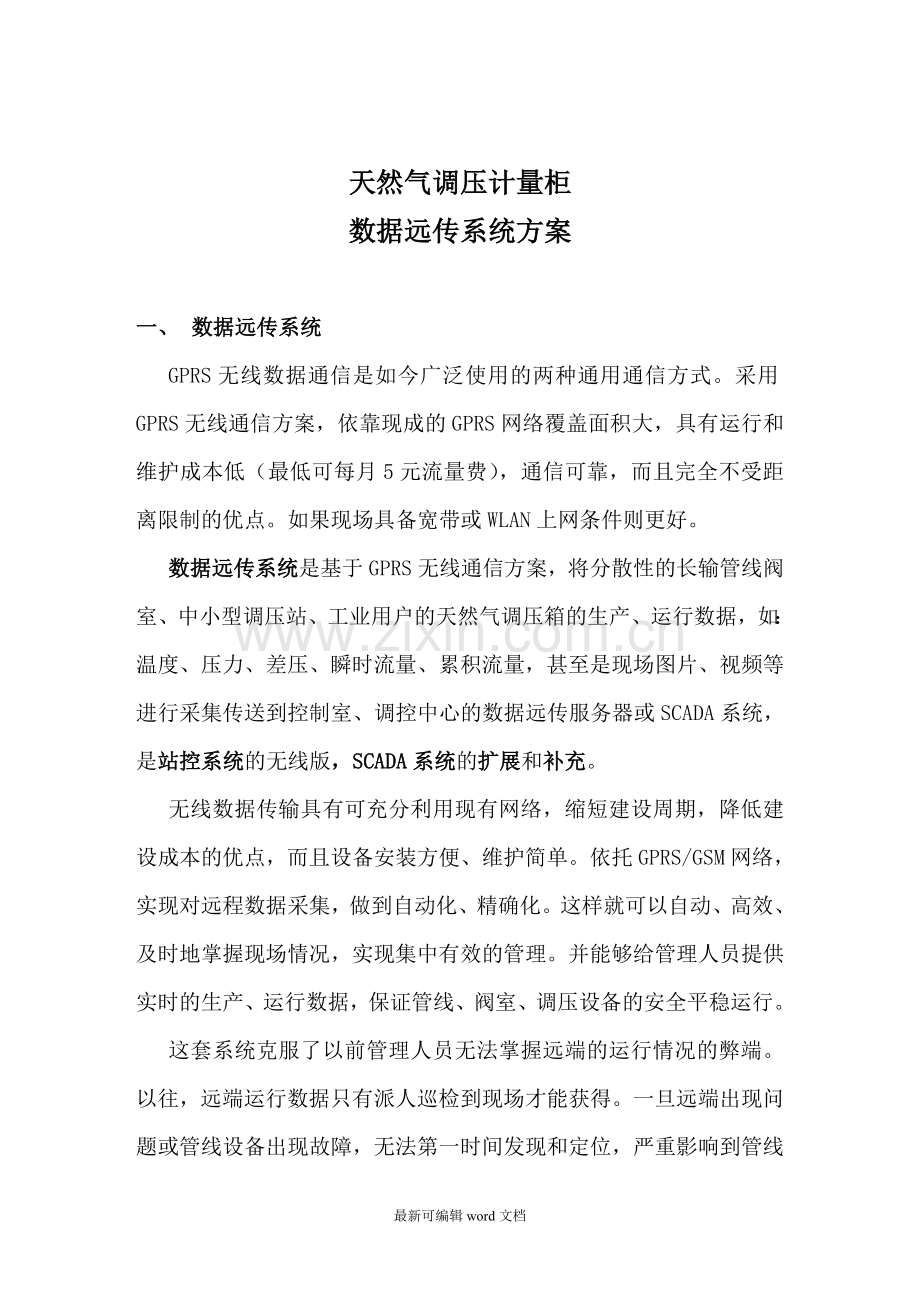

天然气调压计量柜
数据远传系统方案

一、 数据远传系统
GPRS无线数据通信是如今广泛使用的两种通用通信方式。采用GPRS无线通信方案，依靠现成的GPRS网络覆盖面积大，具有运行和维护成本低（最低可每月5元流量费），通信可靠，而且完全不受距离限制的优点。如果现场具备宽带或WLAN上网条件则更好。
数据远传系统是基于GPRS无线通信方案，将分散性的长输管线阀室、中小型调压站、工业用户的天然气调压箱的生产、运行数据，如：温度、压力、差压、瞬时流量、累积流量，甚至是现场图片、视频等进行采集传送到控制室、调控中心的数据远传服务器或SCADA系统，是站控系统的无线版，SCADA系统的扩展和补充。
无线数据传输具有可充分利用现有网络，缩短建设周期，降低建设成本的优点，而且设备安装方便、维护简单。依托GPRS/GSM网络，实现对远程数据采集，做到自动化、精确化。这样就可以自动、高效、及时地掌握现场情况，实现集中有效的管理。并能够给管理人员提供实时的生产、运行数据，保证管线、阀室、调压设备的安全平稳运行。
这套系统克服了以前管理人员无法掌握远端的运行情况的弊端。以往，远端运行数据只有派人巡检到现场才能获得。一旦远端出现问题或管线设备出现故障，无法第一时间发现和定位，严重影响到管线和设备运行的安全。解决了生产的后顾之忧。
二、 安装环境及施工
一般只需要在阀室、远程站、调压箱安装一个数据远传系统远端防爆箱，从现场仪表和计量设备，如：温变、压变、电动阀、流量计配线连接到数据远传系统远端防爆箱，流量计一般通过485总线方式通讯，读取流量计瞬时流量、累计流量、温度、压力等数据，通过GPRS无线把数据发送到控制室的数据远传系统服务器。
如条件允许可从就近厂房、值班室等取220V市电，或者根据现场位置太阳照射环境条件采用太阳能电池供电。
三、SIM卡办理
数据远传系统采用GPRS网络进行数据传输，要使用到一张手机卡，即SIM卡，需要到中国移动/联通运营商办理，开通GPRS业务流量即可，详细费用由当地运营商而定，选择适当流量的套餐即可。一般费用为5-10元/月即可，一年为60-120元。
四、系统架构图

五、系统功能简述
工作站运行的是本系统的软件界面，本系统可扩展多个工作站，无论是在公司内网或者外地。
工作站的功能分为图形界面、数据展示、趋势图、报警管理、系统管理共五个模块。
1. 图形界面
v 可以使用全市管网电子地图作为主界面，方便标记远端位置。
v 界面上主要显示数据上传站点的方位、名称和站点的GPRS在线状态。一般中低压管网数据点的关键数据是压力，工业用户数据点的关键数据是压力、标况瞬时流量和累积流量。

v 点击图形界面上的调压站、箱名称，即可进入各子界面。
2. 数据展示
v 数据展示是本系统的调压站、箱数据可视界面，分为工艺数据和数据汇总、报表。

v 可以按“日期+小时”的方式查询工业用户的“历史流量值”及“历史流量累计差值”。
可以实时监控现场压力、流量数据曲线。

3. 趋势图

可以方便查询任何数据的历史趋势分析图。可调量程和时间区段。
4. 报警管理
v 报警管理分为实时报警弹出、历史报警查询和报警限设置，其中报警限设置需要权限，对压力数据的上、下限报警，预设为下限10%，上限90%，运行时可以由控制室、调度中心调整。
5. 系统管理
v 系统管理包括登录、修改密码、建立新用户功能。
六、控制室需提供条件
GPRS上传需要在控制室、调度中心有一个互联网IP，可以通过：
1）、如果网络是通过专线接入内网，则已经具备互联网IP；
2）、如果网络是通过路由器连接到互联网，则可设置一下路由器即可；
3）、如果以上方案都不通，如：还没有开通互联网，则可采用无线上网方式。
以上可通过与业主、电信运营商沟通后确定。
七、配置清单
数据远传系统服务端（中心设备、软件）
序号
详情
数量
型号
单价
金额
1
工控机
1

2
工作站
1

3
上位机服务软件
1
远传数据服务系统

4
组态软件
1
组态王

合计
35000.00

数据远传系统远程端（每个调压计量柜需安装一套）：只流量计上传：
序号
详情
数量
型号
单价
小计
1
防爆接线箱
1

2
GPRS RTU
1
数据远传单元模块，具有RS485接口，可采集4-20mA信号

3
安全栅
1

4
附件
1
开关，端子，配线等

小计：
1900.00
5
安装
1
配管，穿线，支架等

1000.00
合计
2900.00

数据远传系统远程端（每个调压计量柜需安装一套）：含远程控制：
序号
详情
数量
型号
单价
小计
1
防爆接线箱
1

2
GPRS RTU
1
数据远传单元模块，具有RS485接口，可采集4-20mA信号

3
远程控制模块
1
可远程控制电动阀、电伴热等开关

4
安全栅
1

5
附件
1
开关，端子，配线等

小计：
3000.00
6
安装
1
配管，穿线，支架等

2000.00
合计
5000.00
