DCS基础知识.ppt

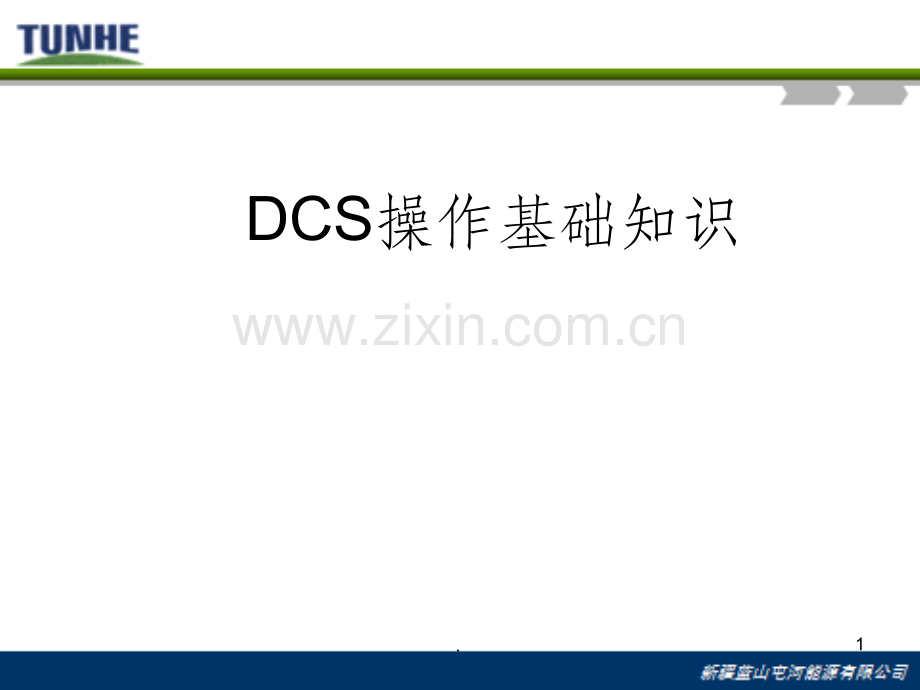

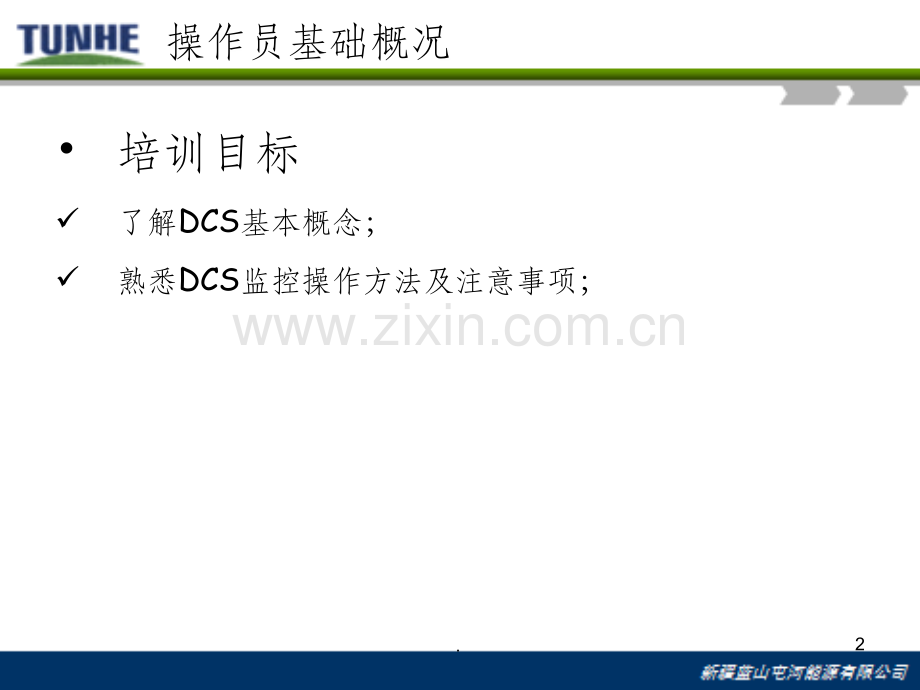

DCS操作基础知识1.操作员基础概况培训目标了解DCS基本概念；熟悉DCS监控操作方法及注意事项；2.主要内容 DCS 基本概念1 DCS 监控操作2 操作注意事项33.DCS 基本概念英文名：DCS(Distributed Control System)中文名：集散控制系统设计原理：控制分散，管理集中4.根据控制分散、管理集中的设计原理，DCS基本构架如下：基本概念现场设备、仪表控制站控制站网网 络络操作站操作站5.6.7.基本概念 操作站类型 操作员站：完成工艺监视、操作功能操作员站：完成工艺监视、操作功能 工程师站：完成工艺监视、操作以及组态、维护功能 数据站（服务器）：储存生产过程监控运行的历史数据 操作站组成 硬件：计算机操作台操作员键盘8.基本概念 软 件：Windows 操作系统 AdvanTrol Pro 系统软件9.监控操作操作人员基本职责 监视监视DCS系统运行，预防可能产生的危险。随时干预干预系统运行，确保安全、正常生产。系统授权运行参数的更改参数的更改。报警处理报警处理：工艺指标产生报警时会有声音提示，报警信息在报警信 息栏和报警一览画面中指示，报警情况了解后，用消音按钮关闭当 前的报警声音，并在报警一览中确认。发现异常事件异常事件，通知系统维护人员处理。10.监控操作 显示器：监视及操作界面 鼠标：监控操作工具 键盘：监控操作工具监控及操作工具11.监控操作鼠标操作 左键单击：一般是“选择”或“打开”操作 左键双击：一般是“打开”操作 右键单击：一般是“扩展”或“属性”操作 滚轮：一般是“上移”或“下移”操作 移动选择：12.监控操作操作员键盘13.监控操作操作员键盘操作 画面切换按钮 参数调整按钮 报警操作按钮14.备注：监控登录可由维护人员设置为自动登录。监控操作监控启动、登录 启动操作：鼠标 左键双击 桌面图标 即可启动监控。登录与切换操作：进入监控界面后，鼠标选择 用户登陆 图标 打开登录界面。并 输入“用户名”、“密码”、“操作小组”。备注：监控可设置由维护人员设置为开机自启动。15.监控操作监控界面简介 工具栏：鼠标放至图标上方对应画面名称即有提示 综合信息栏：显示当前用户、操作画面名称等信息 工具栏可实现画面选择、切换、操作、设置等，部分功能同操作员键盘。16.监控操作 总貌画面总貌画面：画面索引 数据显示主要监控画面操作方法17.监控操作 一览画面一览画面：数据显示18.监控操作 报警画面报警画面：报警弹出画面：弹出显示重要位号报警 光字牌报警：显示分类、分组后的位号报警 报警信息栏：滚动显示最新产生的报警 报警一览：显示全部实时报警、历史报警 报警查看 流程图：显示过程报警 .19.监控操作 报警识别红色：高高限（HH）低低限（LL）黄色：高限（HI）低限（LO）绿色：正常（NR）闪烁：未确认未闪烁：已确认 报警操作 消音：确认：历史查询：(根据实际需求各级报警颜色可由维护人员设置）历史报警打印20.监控操作 趋势画面趋势画面：趋势查看 趋势画面：弹出趋势画面：趋势操作 曲线区分：勾选，字母及颜色对应 趋势工具栏：趋势在线编辑 终止时间起始时间时间间隔数据点数右键菜单21.监控操作 趋势自由页 自由页 容器设置 弹出趋势画面 容器设置22.1、单回路控制连接 （1）单回路调节系统（见下图）。PIC_1501的输入连接：PI_1501.PV；PIC_1501的输出连接：PY_1501.OP；PIC_1501的正常控制方式：AUTO。PIC_1501 常规控制点 PID PI_1501（AI点）PY_1501（AO点）PULLPUSH控制室现 场变送器调节阀图3.5-11 单回路调节系统单回路控制23.监控操作 单回路 串级回路PV:测量值SV:给定值MV:控制值MV 增 减24.PV:测量值（输入）MV:控制值（输出）监控操作25.传感器传感器执行机构执行机构控制器控制器设定值设定值SVPVMV 监控操作26.监控操作 调整画面调整画面：（由画面、面板的跳转进入）AI 调整27.监控操作 回路调整(举例：汽包水位调节-内环）28.监控操作 回路调整(举例：汽包水位调节-外环）29.监控操作 回路调整相关参数说明1、气开、气关型阀MV值所显示的阀位均为真实阀位开度。2、调节器的正作用可用如下简单办法判断：当PVSV，MV需要开大时为正作用；反之为反作用。3、P为比例度，越小作用越强，100 时作用为1：1；I 越小时作用越强，一般不一小于0.3分；D 越大作用越强，一般不宜太大。30.监控操作 流程图流程图：1、鼠标左键单击动态参数和开关对象可打开位号面板2、鼠标单击右键动态数据上，右键菜单3、密切监视与控制息息相关温度、压力、液位、电流、阀位等 显示工艺流程，工艺参数实时数据及报警 操作 提供工艺参数、设备操作面板31.监控操作按位号进行画面跳转 报警一览 流程图、趋势页 控制分组 流程图、趋势页 流程图位号 流程图、趋势页 趋势分组 流程图、趋势页 位号仪表 流程图、趋势页32.监控操作 报表报表：根据要求记录工艺参数的数据 操作1、报表查询：选择报表、时间2、报表手动 自动打印33.监控操作 故障诊断故障诊断：显示DCS控制站故障诊断信息 操作1、查看故障状态2、查看故障历时记录信息3、发现故障信息及时联系维护人员34.与项目结合的操作 监控操作 复杂控制回路操作根据实际项目对如下操作进行讲解：控制开关操作 （比如电动门、电机、泵等设备）联锁、保护复杂控制操作 顺控复杂控制操作35.操作注意事项36.操作注意事项 注意事项 操作画面翻页时，避免不间断翻页，翻页间隔时间应1秒。修改工艺参数时必须在输入确实无误时再按确认键，避免误操作造成危险或损失。工艺参数改动过大时，应逐步接近，避免一次性的做大改动 造成控制失调或设备损坏。禁止越权操作，修改有关未授权参数或设置，以免影响生产。37.故障状态操作注意事项 注意事项 DCS 输入输出卡件故障，相应回路应立即切手动，待故障排除并检查确认故障消除后方可再次投入自动。现场故障（如变送器故障，阀门卡死，停气，停电等情况）禁止进行自动控制，应立即切换回手动操作，待故障完全排除 后方可投入自动。DCS操作界面数据不刷新(正常情况数据每秒刷新一次)，或出现？，#，应联系维护人员进行处理，38.谢 谢！39.
