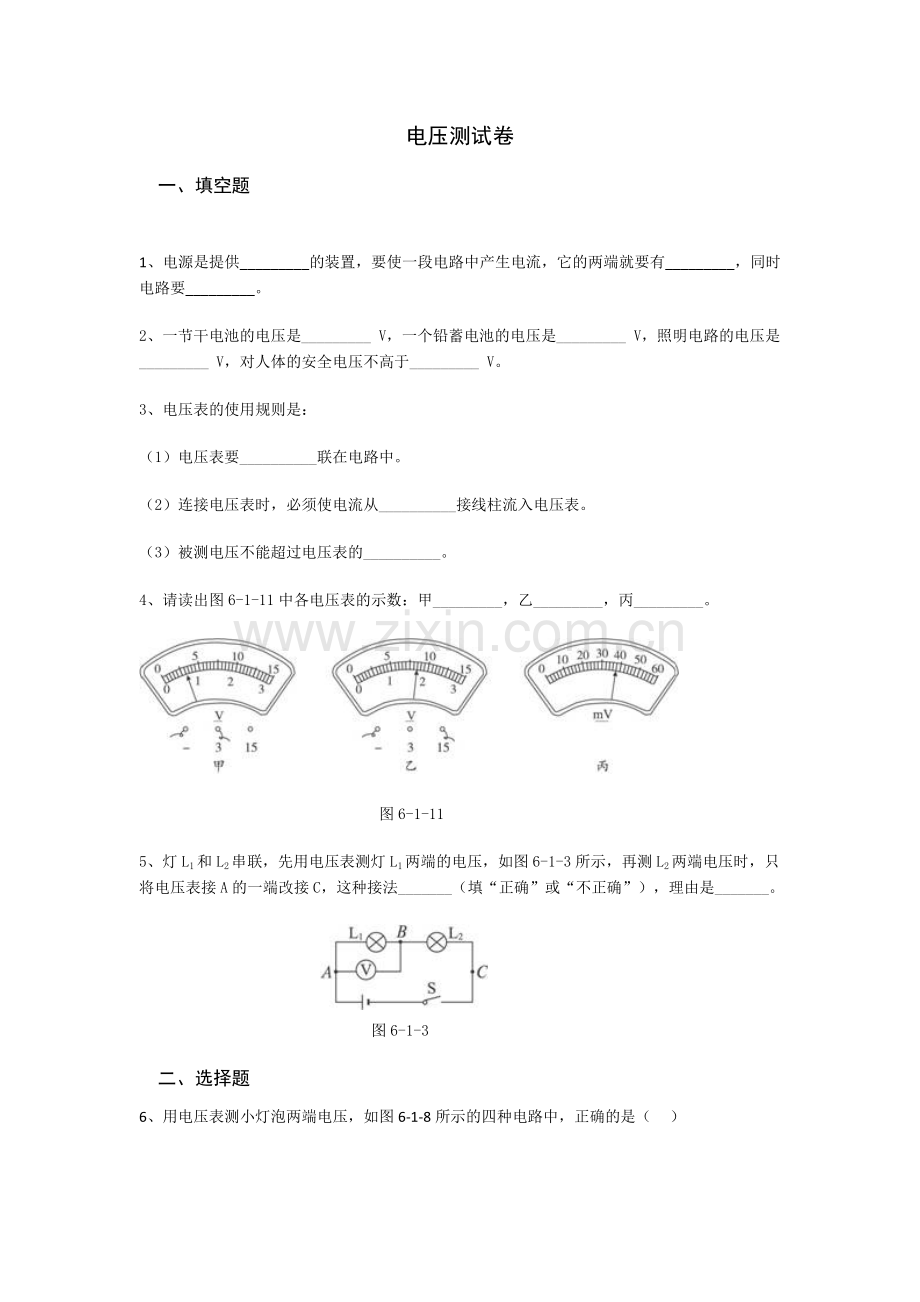

电压测试卷
一、 填空题

1、电源是提供_________的装置，要使一段电路中产生电流，它的两端就要有_________，同时电路要_________。
2、一节干电池的电压是_________ V，一个铅蓄电池的电压是_________ V，照明电路的电压是_________ V，对人体的安全电压不高于_________ V。
3、电压表的使用规则是：
（1）电压表要__________联在电路中。
（2）连接电压表时，必须使电流从__________接线柱流入电压表。
（3）被测电压不能超过电压表的__________。
4、请读出图6-1-11中各电压表的示数：甲_________，乙_________，丙_________。

图6-1-11
5、灯L1和L2串联，先用电压表测灯L1两端的电压，如图6-1-3所示，再测L2两端电压时，只将电压表接A的一端改接C，这种接法_______（填“正确”或“不正确”），理由是_______。

图6-1-3
二、 选择题

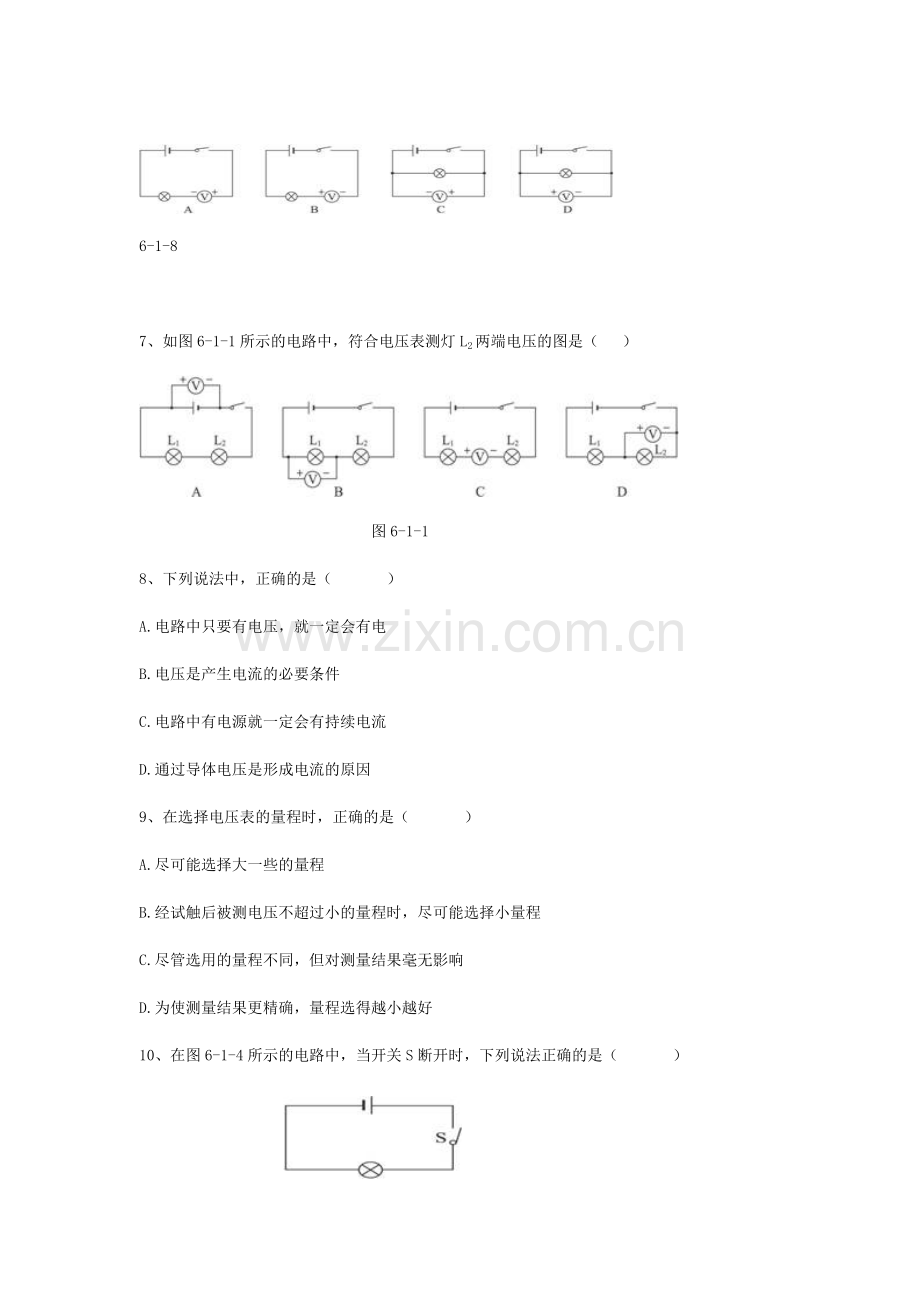

6、用电压表测小灯泡两端电压，如图6-1-8所示的四种电路中，正确的是（    ）

6-1-8

7、如图6-1-1所示的电路中，符合电压表测灯L2两端电压的图是（  ）

图6-1-1
8、下列说法中，正确的是（    ）
A.电路中只要有电压，就一定会有电
B.电压是产生电流的必要条件
C.电路中有电源就一定会有持续电流
D.通过导体电压是形成电流的原因
9、在选择电压表的量程时，正确的是（    ）
A.尽可能选择大一些的量程
B.经试触后被测电压不超过小的量程时，尽可能选择小量程
C.尽管选用的量程不同，但对测量结果毫无影响
D.为使测量结果更精确，量程选得越小越好
10、在图6-1-4所示的电路中，当开关S断开时，下列说法正确的是（    ）

A.电源两端的电压为零               B.电灯两端的电压为零
C.开关两端的电压为零               D.以上说法都不正确
11、某同学在用电压表测电压时，选用了“+”“3”接线柱，读数时却误按照“+”“15”接线柱来读，得到电压值为13.5 V。则实际值为（    ）
A.4.5 V       B.2.7 V       C.3.5 V       D.1.5 V
三、作图题
12、如图6-1-12所示，要测量干路和支路的电流及灯泡两端的电压，在空白处标出电流表或电压表，并标出电表的正、负接线柱。

6-1-12
13、将图6-1-13中的元件用笔画线连接起来，要求两节干电池串联，电灯L1与L2串联，电压表V1测L1两端的电压，V2测L2两端的电压。

四、简答题
14、小红家的录像机使用几年后，如今蓄电池的正负极已经模糊不清，你有办法利用电压表帮助小红判断出蓄电池的正负极吗？

15、电鳗是生活在南美洲的一种鱼，它在猎取食物时可以放出400 V到600 V的高压电。在它的身体中有百分之八十的细胞可以产生电，通常每个细胞长0.1 mm，产生0.14 V的电压，产电细胞的电压这么小，电鳗为什么能放出600 V的高压？你能用学过的物理知识解释其中的原因吗？

五、实验,探究题
16、有一天，小明买了三节干电池，他想：“把这三节干电池串联，电压增大，且这个电池组的总电压等于每节电池电压之和，如果把这几节电池并联起来，对同一盏灯供电，那么组成的电池组提供的电压、电流会发生变化吗？于是，他找来小华一起开展如下的探究。
（1）他俩收集到一只小灯泡、导线、电流表和电压表、三节相同的新干电池，按如图6-1-14所示的电路首先使用一节电池连好实物图。

（2）闭合开关，读出电流表和电压表的示数，并记在设计的表格中。然后换二节和三节并联的电池组，分别重复上述操作，把数据记录在表格中。
电源
电压(V)
电流(A)
一节干电池
1.5
0.12
二节干电池
1.5
0.13
三节干电池
1.5
0.14
小华和小明经过分析归纳得出：几节干电池并联组成的电池组总电压等于____________。随着并联的干电池增多，电流逐渐_____________。

参考答案
一、填空题
1、电压  电源  闭合 2、1.5  2  220  36 3、（1）并  （2）正  （3）量程
4、0.6 V  8.5 V  38 mV 5、不正确  这样会使电流从电压表的负接线柱流入、正接线柱流出，指针反向偏转，损坏电压表
二、 选择题
6、D 7、D 8、B 9、B 10、B 11、B
三、作图题
12、如图所示。 13、如图所示

四、 简答题
14、把电压表和开关串联到蓄电池的两端，用开关进行试触，如果电压表的指针向左偏，则与电压表正接线柱连接的是电源的负极；如果指针向右偏，则与电压表正接线柱相连接的是电源的正极。
15、电鳗的每个细胞相当于一个电池，这些细胞电池是串联的，提供的电压是各细胞提供的电压之和，只要串联的细胞电池个数足够多，就可以达到600 V的高压。
五、实验,探究题
16、每节干电池的电压  增大
