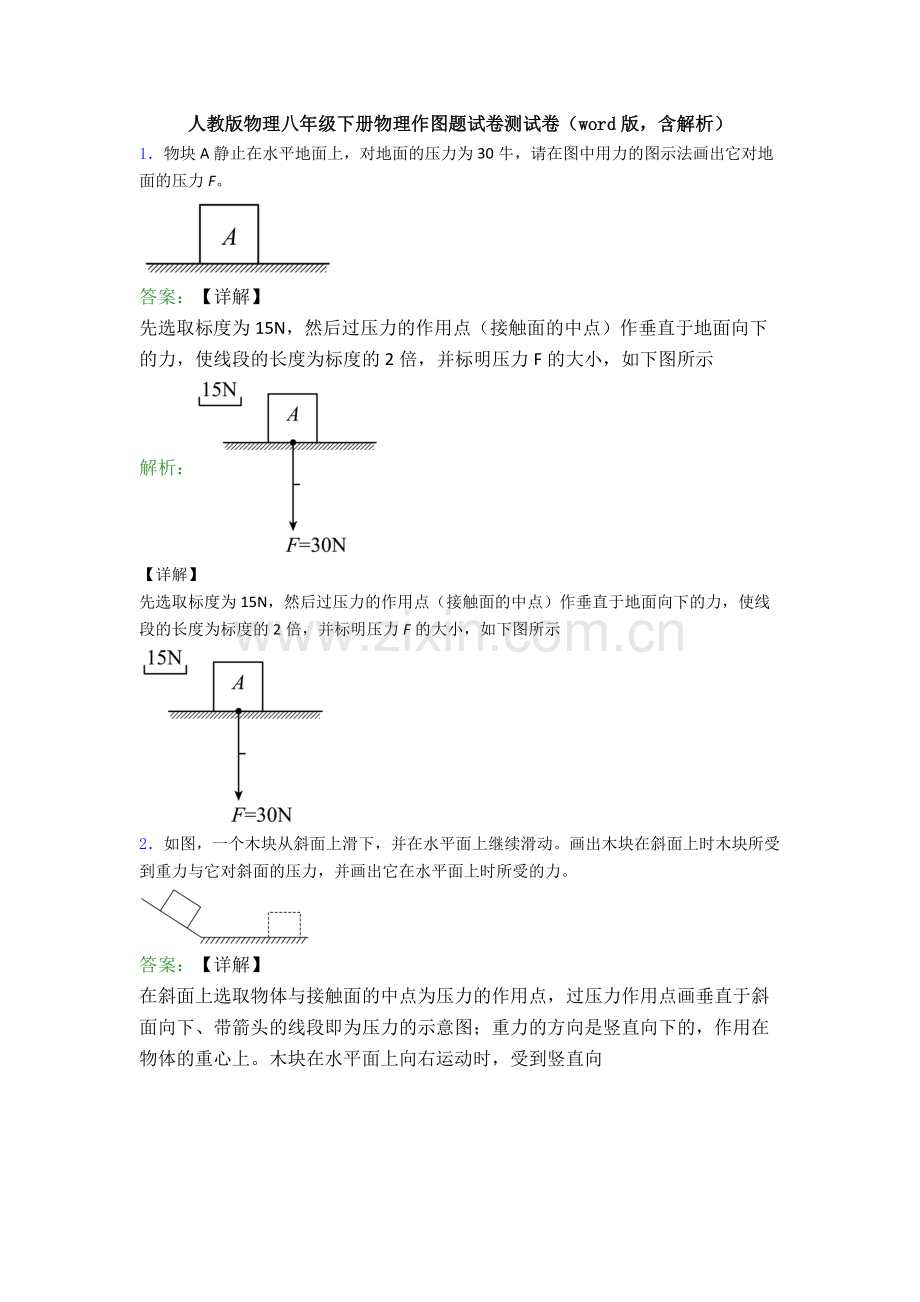

人教版物理八年级下册物理作图题试卷测试卷（word版，含解析）1物块A静止在水平地面上，对地面的压力为30牛，请在图中用力的图示法画出它对地面的压力F。答案：【详解】先选取标度为15N，然后过压力的作用点（接触面的中点）作垂直于地面向下的力，使线段的长度为标度的2倍，并标明压力F的大小，如下图所示解析：【详解】先选取标度为15N，然后过压力的作用点（接触面的中点）作垂直于地面向下的力，使线段的长度为标度的2倍，并标明压力F的大小，如下图所示2如图，一个木块从斜面上滑下，并在水平面上继续滑动。画出木块在斜面上时木块所受到重力与它对斜面的压力，并画出它在水平面上时所受的力。答案：【详解】在斜面上选取物体与接触面的中点为压力的作用点，过压力作用点画垂直于斜面向下、带箭头的线段即为压力的示意图；重力的方向是竖直向下的，作用在物体的重心上。木块在水平面上向右运动时，受到竖直向解析：【详解】在斜面上选取物体与接触面的中点为压力的作用点，过压力作用点画垂直于斜面向下、带箭头的线段即为压力的示意图；重力的方向是竖直向下的，作用在物体的重心上。木块在水平面上向右运动时，受到竖直向下的重力、竖直向上的支持力、水平向左的摩擦力，重力和支持力是一对平衡力，如图所示：3一物体静止在斜面上，如图所示，物体受到的斜面的支持力为8N，请在图中作出压力的示意图。答案：【详解】压力的方向是垂直于斜面向下的，压力的大小为8N，作用点在接触面的中点，压力的示意图如图所示解析：【详解】压力的方向是垂直于斜面向下的，压力的大小为8N，作用点在接触面的中点，压力的示意图如图所示4小球漂浮在液体中，小球的重力为6牛，请用力的图示法画出小球所受的浮力。答案：【详解】因为小球漂浮在液体中，重力与浮力是一对平衡力，大小相等，方向相反，作用在同一直线上，由重力的大小和方向可知，浮力的大小为6N，方向竖直向上，作用点在小球重心，设标度为3N，如下解析：【详解】因为小球漂浮在液体中，重力与浮力是一对平衡力，大小相等，方向相反，作用在同一直线上，由重力的大小和方向可知，浮力的大小为6N，方向竖直向上，作用点在小球重心，设标度为3N，如下5如图，木块在2N的水平拉力F作用下沿水平桌面向右匀速直线运动，作出木块所受摩擦力的示意图。答案：【详解】木块在2N的水平拉力F作用下沿水平桌面向右匀速直线运动，处于平衡状态，故受到的摩擦力的方向水平向左，大小为f=F=2N作图时应注意表示摩擦力的线段与表示拉力的线段等长。如图所示：解析：【详解】木块在2N的水平拉力F作用下沿水平桌面向右匀速直线运动，处于平衡状态，故受到的摩擦力的方向水平向左，大小为f=F=2N作图时应注意表示摩擦力的线段与表示拉力的线段等长。如图所示：6请在图中画出杠杆受到的阻力F2，并画出使杠杆在图示位置平衡最小的动力F1，保留作图痕迹。答案：【详解】由图可知，杠杆所受的阻力为物体给杠杆竖直向下的拉力，经过杠杆的重心做竖直向下的有向线段即为阻力的示意图；因为杠杆处于平衡状态，要使杠杆所受的力最小，即力臂最大，最大力臂就是连接支点和力的解析：【详解】由图可知，杠杆所受的阻力为物体给杠杆竖直向下的拉力，经过杠杆的重心做竖直向下的有向线段即为阻力的示意图；因为杠杆处于平衡状态，要使杠杆所受的力最小，即力臂最大，最大力臂就是连接支点和力的作用点的线段，所以连接OA，过A点做OA的垂线，该垂线即为最小力的作用线，因为杠杆所受阻力和动力使杠杆转的方向相反，所以最小力应该是垂直于OA向上，如图所示：7图甲是拍照时用的自拍杆，可以简化为图乙中以O为支点的杠杆，请你在图乙中画出：（1）阻力F2的力臂l2；（2）作用在A点的最小动力F1及其力臂l1。答案：【详解】（1）过支点O向阻力作用线作垂线段，即为阻力F2的力臂l2；（2）在阻力、阻力臂一定的情况下，要使动力最小，由杠杆平衡条件可知动力臂需要最长，则由图知OA为最长的动力臂l1；阻力为手机解析：【详解】（1）过支点O向阻力作用线作垂线段，即为阻力F2的力臂l2；（2）在阻力、阻力臂一定的情况下，要使动力最小，由杠杆平衡条件可知动力臂需要最长，则由图知OA为最长的动力臂l1；阻力为手机对杆的压力，方向向下，所以为了使自拍杆平衡，则动力的方向应该向上；因动力与动力臂垂直，则过A点作垂直于OA向上的力，即为施加在A点的最小动力F1，如图所示8如图所示，用杠杆（自重忽略不计）将重物吊起，O点是支点。请画出动力F1的力臂和阻力F2的示意图。答案：【详解】延长力F1的作用线，从支点O向F1的作用线引垂线段，垂线段的长即为其力臂l1；杠杆受到的阻力是物体对杠杆的拉力，方向竖直向下，作用点在杠杆上，由此画出阻力F2的示意图。如图所示：解析：【详解】延长力F1的作用线，从支点O向F1的作用线引垂线段，垂线段的长即为其力臂l1；杠杆受到的阻力是物体对杠杆的拉力，方向竖直向下，作用点在杠杆上，由此画出阻力F2的示意图。如图所示：9如图所示，用轻质杆将一电灯吊起，O点是支点，作出动力F1的力臂。答案：【详解】O为支点，从支点O作力F1的作用线的垂线，支点到垂足的距离为力F1的力臂l，如图所示解析：【详解】O为支点，从支点O作力F1的作用线的垂线，支点到垂足的距离为力F1的力臂l，如图所示 10用如图所示的锤子拔钉子，请在A点画出使用最小的力F。答案：【详解】由杠杆的平衡条件F1L1F2L2知道，在阻力和阻力臂一定的条件下，当动力臂最大时，动力最小，即最省力。力臂越长越省力，最长的力臂即支点O与作用点A的连线，然后根据力臂的画法作出垂直于力解析：【详解】由杠杆的平衡条件F1L1F2L2知道，在阻力和阻力臂一定的条件下，当动力臂最大时，动力最小，即最省力。力臂越长越省力，最长的力臂即支点O与作用点A的连线，然后根据力臂的画法作出垂直于力臂的作用力即可，如下图11如图所示，用向下的力拉绕在滑轮组上的绳子的一端，10s内绳子自由端移动了1.5m，重物上升了0.5m，画出滑轮组的绕线情况。答案：【详解】由题意可知，向下拉绳子时，承担动滑轮和物体总重的绳子有效股数根据“奇动偶定”的原则，绳子的固定端应先系在动滑轮挂钩上，据此绕线，如图所示：解析：【详解】由题意可知，向下拉绳子时，承担动滑轮和物体总重的绳子有效股数根据“奇动偶定”的原则，绳子的固定端应先系在动滑轮挂钩上，据此绕线，如图所示：12小爱站在地上用最省力的方式提升重物，请你在图中为她画出滑轮组的绕线方式。答案：【详解】要滑轮组最省力，则需要使承担物重的绳子段数最多，由图可知，应从动滑轮绕起，依次绕过各滑轮，最后与人手相连，如图所示解析：【详解】要滑轮组最省力，则需要使承担物重的绳子段数最多，由图可知，应从动滑轮绕起，依次绕过各滑轮，最后与人手相连，如图所示13利用滑轮设计一个升降装置，将其安装在房面上，通过它来把收割的麦子吊上房晾晒。请在方框内画出你的设计示意图。答案：【详解】可以利用一个定滑轮和一个动滑轮组成的滑轮组，人站在阳台上将麦子提上楼来，拉力的方向向上，故将绳子一端先连接在动滑轮的钩上，依次绕过上面的定滑轮和下面的动滑轮，如下图所示：解析：【详解】可以利用一个定滑轮和一个动滑轮组成的滑轮组，人站在阳台上将麦子提上楼来，拉力的方向向上，故将绳子一端先连接在动滑轮的钩上，依次绕过上面的定滑轮和下面的动滑轮，如下图所示：14工人站在地面上利用滑轮组将货物提升，请画出合理的绕线方法。答案：【详解】根据题意工人站在楼下地面上可知拉力方向向下，因此从定滑轮上开始绕线，如图。解析：【详解】根据题意工人站在楼下地面上可知拉力方向向下，因此从定滑轮上开始绕线，如图。15在图中画出滑轮组最省力的绕线方法，并在绳的末端标出力的方向。答案：【详解】连接动滑轮的绳子的段数越多，就越省力，该滑轮组最多可由3段绳子拉动动滑轮；先从动滑轮开始连接，依次绕过定滑轮和动滑轮，如图所示：解析：【详解】连接动滑轮的绳子的段数越多，就越省力，该滑轮组最多可由3段绳子拉动动滑轮；先从动滑轮开始连接，依次绕过定滑轮和动滑轮，如图所示：
