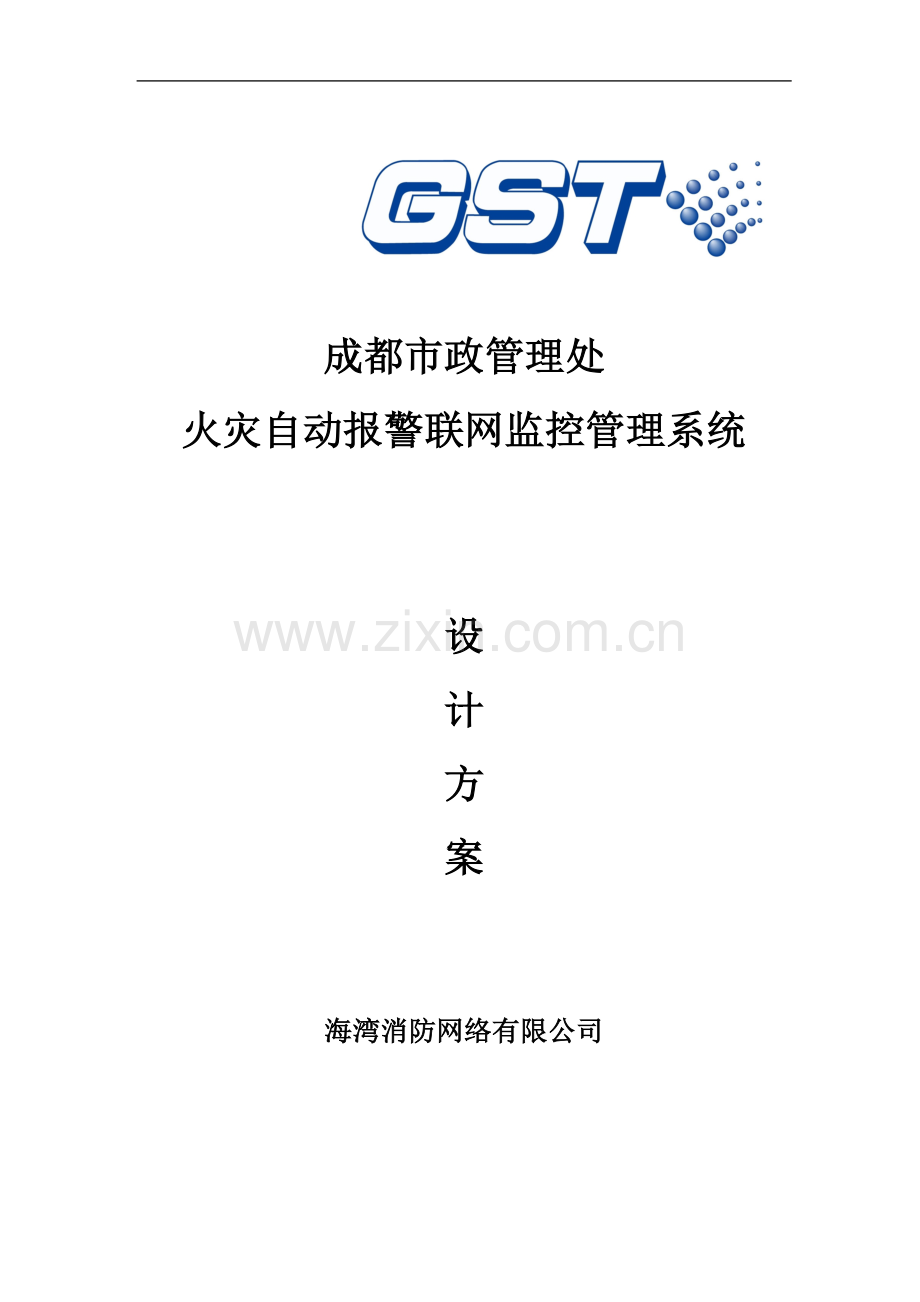

成都市政管理处消防远程监控系统.doc

成都市政管理处
火灾自动报警联网监控管理系统

设
计
方
案

海湾消防网络有限公司

Tel：[phone] Fax：[phone] Http：//
E-mail:hushaohui@

秦皇岛地址
Address： 秦皇岛开发区长江东道80号

目 录
1 项目概述 1
1.1 成都市政管理处消防现状 1
1.2 项目意义 1
1.3 系统简介 2
2 火灾自动报警联网监控系统技术方案 4
2.1 系统整体结构 4
2.2 方案技术特点 7
2.2.1 先进的网络传输技术 7
2.2.2 高品质的产品 7
2.3 设计原则 8
2.3.1 可靠性 8
2.3.2 实时性 8
2.3.3 可维修性 8
2.3.4 先进性 8
2.3.5 开放性 9
2.3.6 抗干扰性 9
2.3.7 抗震性 9
3 海湾公司实施联网监控项目的优势 10
3.1 参加国家标准的制定 10
3.2 组建火灾自动报警监控管理网络系统的成功经验 10
3.3 技术优势 10
4 中心系统功能 12
4.1 通讯服务器与管理功能 12
4.2 多媒体语音提示 12
4.3 报警信息的显示、确认及处理 12
4.4 火警信息的统计查询 13
4.5 消防建筑图库 13
4.6 数据资料的录入、维护及资料备份 13
4.7 接警值班人员管理 13
4.8 消防设施远程联动系统 14
5 监控管理系统运行方式和界面介绍 15
5.1 通信服务器软件 15
5.2 身份验证和登录管理 16
5.3 数据采集 17
5.4 监控管理系统软件 18
5.5 报警信息的地理信息显示 19
5.6 报警信息的统计查询 21
5.7 接警值班人员管理 22
5.8 WEB查询统计系统 23
6 产品选型 26
6.1 JK-TX-GST6000D传输设备 26
6.2 GST–BH-100浪涌保护器 27

- III -

1 项目概述
1.1 成都市政管理处消防现状
目前成都市政管理处成管理着成都市5个市政设施的消防工程，同时这些建筑已按照消防法规的要求安装了自动消防报警系统和自动灭火系统。但由于各建筑较为分散，在管理上不够方便。而且报警设备已安装多年，现都处于瘫痪状态。由于设备运行时间长，内部原器件已老化，许多产品厂家已停产多年，无备用的整件拿来替换。为了保障报警系统的统一性、方便性，保证以后远程控制的稳定性和安全性，所有报警控制器均更换为海湾火灾报警控制器。
原有的消防产品在投入使用后，为确保管辖建筑的安全，需要在每一建筑物的消防控制室按排专门人员进行24小时不间断的值班，以确认消防报警系统的正常运行，判别系统出现的故障或报警提示，在确认后再通知保卫处。各系统存在各自的独立性，给值班员及保卫处带来很大的工作量及管理不方便；并且容易导致因信息传递不及时而引起重大事故的发生。
针对上述情况，建议成都市政管理处领导为统一、集中地对市区内各消防报警系统的管理，在市区内建立一所消防集中控制中心。其主要功能有：建立图形监控中心；提供多媒体功能，并在设备火警故障、动作时进行语音提示；图形显示时可放大或缩小；可进行多控制器组网控制，建立分布式网络图形监控系统。建立集中控制中心后，对市区内的所有消防设备的运行状况可在集中控制中心实现远距离监视，并可对联动控制设备进行远程操作。
1.2 项目意义
如何能够保证成都市政管理处内部各种火灾探测报警系统及时获悉火警情报和保障消防设施正常运行，预防火灾发生并及时扑救初期火灾，一旦发生警情如何及时通知指挥中心准确及时接警、快速反应、迅速出动。为此，建立一套能对重点部位的各种火灾探测报警系统、消防设备进行日常检测、监控、维护及综合信息处理的火灾自动报警监控管理系统，使建筑消防设施系统、消防设备的日常维护、检测、接警、报警、分析等始终处于最佳状态，发挥系统的最大社会效益及经济效益。我公司根据以往的经验及可靠的产品质量，制订了一套先进合理的火灾探测及报警整体解决方案。对预防与及时扑灭火灾危害，避免更大的人员、财产损失具有重要意义。
据香港专业消防公司提供数据，超过67%的火灾是发生在下班以后的时间，也就是下午6点以后，超过70%的经过大型火灾的企业在3年后关门停业或在市场上消失。99%的与消防相关重要领导因此被降职、革职，无论是对个人而言还是对企事业单位而言消防事故是一个重大的转折点，因此“防”胜于“消”，“及时”胜于“迟误”，“准备”胜于“无措”。
健全的消防制度配合先进可靠的消防系统能使火灾消灭在萌芽阶段，能使损失降到最低，所以拥有一套先进、可靠的消防网络系统是有着十分重要的意义。
1.3 系统简介
海湾火灾自动报警联网监控管理系统参照GB50440-2007《城市建筑消防设施远程监控管理系统设计规范》、GA767《消防控制室通用技术要求》、GB16806《消防联动控制系统》中4.8章“传输设备”和《城市火灾自动报警远程监控系统通信协议》，参考澳大利亚、英国、新西兰、美国、加拿大等国家在建立和应用城市火灾自动报警联网监控管理系统方面的成功经验而研制开发的。系统的设计思想满足公安部61号令、73号令的要求，满足《公安部消防局2005年工作要点》和公安部消防局《建筑消防设施及火灾报警远程监控系统技术论证及推广应用座谈会纪要》的精神的要求。
系统采用先进的多媒体技术，有、无线通讯技术，视频压缩与传输技术，自动报警和控制技术，地理信息技术设计。系统采集的所有信息除监控管理中心显示外，可以向城市消防通讯指挥系统及相关监督管理部门传送，并支持WEB方式访问及查询。系统兼容宽带网络、GSM、CDMA、电话线等多种传输方式，实现报警和运行状态信息的实时采集处理、动态显示，提供视频信息远程确认、语音对讲和数据信息确认等辅助手段，具有来电显示、数字录放音、数字硬盘录象、地理信息系统、消防重点单位信息管理、电话/短信息/E-mail通知、大屏幕/LED显示等功能。
建筑消防设施及火灾自动报警远程监控管理网络系统利用网络实现各建筑独立安装、分散运行的“建筑消防设施系统”、“自动灭火系统”等建筑消防设施及火灾自动报警的全面监测，系统可以实时接收、显示、处理联网单元的报警信息和消防设施的运行状态信息，可以向城市消防通讯指挥系统、消防监督管理部门传送火灾报警信息、建筑消防设施运行状态信息及重点单元消防安全管理信息。提高火灾报警的及时性和可靠性；对建筑消防设施的故障信息进行及时处理，提高建筑消防设施的完好率；对消防重点区域的消防安全管理状况和消防安全重点部位进行监控，提高消防部门的监督执行力度和执法的客观准确性，以科学、公正、准确的数据督促重点单位提高自身的消防安全管理水平。
2 火灾自动报警联网监控系统技术方案
海湾公司根据国家相关规范及标准，针对企业火灾的特点，结合火灾探测报警系统的技术现状，对成都市政管理处火灾报警监控管理系统提出了一套完整的解决方案。构成统一的火灾报警监控管理平台。本方案采用TCP网络及电话线拓扑结构，火灾报警监控管理中心与各个控制器之间采用主从通讯模式，火灾报警监控管理中心可以显示网络上所有报警及故障信息；在授权允许的情况下，在火灾报警监控管理中心可以对网络上的被控设备进行监测。
传输设备通过传输网络实时向监控管理中心发送报警、管理资料。实时监控内部中所有建筑消防设施系统的运行状况及人员值班情况,及时准确接收处理各类火灾早期信息；快速接收建筑消防设施系统的故障（动作）信息，及时发现值班人员脱岗情况及时提出警告，从而保证建筑消防设施系统的正常开通运行，加强内部人员的消防意识、严格管理制度。
系统中的终端设备可以快速、准确地将火灾自动报警设备的火警、运行状态等信息，通过传输媒介传送至联网监控管理中心，监控管理中心根据掌握的详细火警信息、GIS地理信息及灭火预案为消防部门快速反应提供直观的辅助决策作用，通过相关信息实现对火灾真伪的判断，达到早期发现火警，及时报警，快速扑灭火灾的目的。可以实现对火灾联网监控设备的自动巡检，加强单位内部消防设施的管理，从而达到防灾、减灾的目的。
本方案设计的火警报警控制网络为开放式结构，可以与不同消防厂家的各种火灾探测器连接。此外，本方案设计的火警控制网络具有良好的可扩展性，能够很方便的实现与后续工程的火灾报警监控管理系统联网及扩展视频等产品的接入。
2.1 系统整体结构
火灾报警监控管理系统网络由火灾报警监控管理中心、传输网络、火灾报警网络传输设备构成。其中传输设备与火灾报警监控管理中心之间组成的网络，网络上的任一台传输设备均为网络上的一个节点，连接不同的控制器，并将信息传送至火灾报警监控管理中心。可以在火灾报警监控管理中心显示/控制节点的相关设备。

火灾自动报警监控管理网络系统可以通过网络实现对已安装的所有建筑消防设施系统的运行状况进行实时数据采集和处理。对下辖区域进行报警设备联网。使JK-TX-GST6000D传输设备直接连接到网络线路之中，实时向监控管理中心发送报警、管理资料。实时监控内部中所有建筑消防设施系统的运行状况及人员值班情况,及时准确接收处理各类火灾早期信息；快速接收建筑消防设施系统的故障（动作）信息，及时发现值班人员脱岗情况及时提出警告，从而保证建筑消防设施系统的正常开通运行，加强内部人员的消防意识、严格管理制度。
火灾自动报警远程监控系统从系统结构上划分为三部分：
l 第一部分是通讯服务器和客户端显示部分；
l 第二部分是传输部分；
l 第三部分是数据采集和转发部分。
系统的工作原理和过程如下：
1) 火灾报警控制器有报警和故障的信息产生后，火灾报警控制器除正常显示和现场报警外，还通过通讯接口将信息传送JK-TX-GST6000D传输设备上。JK-TX-GST6000D传输设备、并将火警、故障、正常信息直接传送到监控管理中心。
2) 设在计算机中心的通讯服务器通过服务器接口对所有报警信息进行采集处理。通讯服务器接收到报警信息后，一方面将报警信息按类别存入数据库，另一方面在接警客户端进行显示。
3) 接警客户端在接收到报警信息后，会以文字和图形两种方式同时显示报警内容。文字信息内容包括：报警时间、报警区名称、报警区地址、报警点的详细情况（探测器编码或实际安装位置）相关负责人、联系电话等，并可以查询报警点的详细信息（包括报警点建筑特征，消防栓设置位置、管径、压力，存储物资情况等）；图形方式显示报警区在市区平面图上的位置，建筑物外景图，楼层平面图，消火栓位置，逃生通道位置等，并可以在楼层平面图上定位具体报警探测器位置，显示报警探测器类型。接警客户端在接收到报警信息的同时会自动区分火警、故障信息类型，以语音“请确认火警”、“请确认故障”来提示值班人员处理。当接警客户端软件没有运行，且有报警信息进入时，设在后台运行的提示功能会自动提示。
4) 对报警真实性进行确认后，能够通过监控中心远程控制灭火系统、消防水泵、卷帘门、防排烟机等设备的启动、停动或远程控制火灾自动报警系统的消音、复位和隔离。
5) 由于系统采用以太网传输，当网络发生故障断开时，不影响网络中正常结点的工作，与中心正常联结的网络仍能正常工作，并显示网络状态，以声光方式进行故障报警，当网络故障排除时，网络可自动还原工作状态。
6) 电话线作为备份线路，当设备处不具备网络条件时或网络发生故障时，可采用电话线方式将火警上传到监控中心。
7) 系统能自动感测到网络故障及网络结点通讯故障，随时进行以声音、文本、图形等方式进行显示与报告。
2.2 方案技术特点
2.2.1 先进的网络传输技术
本方案设计的火灾报警系统传输网络采用企业内部局域网络，速度快传输距离远，抗电磁干扰、耐恶劣环境能力强。考虑到市区内传输距离比较长，建议使用现有企业内部局域网为通讯介质，网络拓扑结构呈星型，组成集中区域型网络。组网后速度快、网络具有良好的开放性和可扩展能力。实时检测监控设备工作状态，实时检测监控设备的运行、通讯状态。针对网络无法到达地方，可使用PSTN电话线作为传输介质。
传输设备：传输设备采用海湾自主研发的JK-TX-GST6000D设备，产品非常成熟，设备采用工业级双微处理器，数字化总线传输技术，报警响应时间小于1秒，保证系统在第一时间作出快速有效反应，定期对设备进行巡检。不同消防厂家的各种火灾报警控制器可通过数字化总接口与传输设备连接，传输设备具有独立备电，保证在失去外界供电后仍能向中心提供20小时以上的使用；产品与控制器之间连接时采用电器隔离方式（光耦合技术），使用中对所连接设备具有保护作用，保证原有控制器设备的绝对安全。
火灾报警监控管理中心：火灾报警监控管理中心负责接收火灾自动报警设备上传的日常报警信息，负责用户报警资料的存储、统计。中心由管理计算机及接收控制软件、接警管理软件、故障信息管理软件、巡检维护管理软件、GIS地理信息系统、资料维护软件模块、打印机及UPS等组成。中心组建方便，容量大，维护和升级能力强，不受用户数量限制。
2.2.2 高品质的产品
本方案所选用的产品均采用国际国内最先进标准，产品设计符合国家标准。拥有多项检验证书，在器件选型方面，大量采用CE认证和UL认证部件，我公司拥有全亚洲行业中最大最先进的生产线，采用先进自动化设备及检验设备，充分保证产品可靠性。
2.3 设计原则
解决方案遵循以下原则设计：
2.3.1 可靠性
①系统采用分层分布式控制结构，各种监控和管理等功能分别由各个主控制设备完成，它们分别具有独立完成所辖范围监测和控制任务的能力。
②系统中任何设备的单个元件故障不造成系统关键性故障。
2.3.2 实时性
现场设备级网络采用工业级微处理器，数字化总线传输技术，报警响应时间小于1秒，保证系统在第一时间作出快速有效反应。正常情况下从传输设备传输收到消防控制器检测的火警信号到监控中心画面信息的时间小于3秒，从调度任何一副画面到所有数据刷新完毕时间小于5秒。
2.3.3 可维修性
建筑消防设施系统的结构考虑维修方便，以便缩短平均修复时间（MTTR）。当不考虑管理辅助时间和备品运送时间时，MTTR小于lh。同时采用下列措施增强系统的可维修性。
2.3.4 先进性
在满足火灾报警监控管理系统运行要求前提下，系统采用成熟的先进技术，系统的设备配置与选型符合火灾探测和计算机技术的发展趋势，系统设备具有灵活、简便的特点，保证了在今后相当长的一段时间内不需更新换代。
2.3.5 开放性
火灾报警监控管理系统具有良好的开放性，硬件、软件平台、系统互联接口及数据库结构采用开放系统标准，保证系统选用不同控制设备时的互连性，系统扩展和设备更新时的软件可移植性。
2.3.6 抗干扰性
系统采取可靠的抗干扰措施，防止大气过电压、电磁波、无线电和静电等干扰侵入系统内部，造成系统设备的损坏和误动作。
2.3.7 抗震性
系统采取可靠的抗震措施，防止由于外界的震动等干扰影响系统正常工作，造成系统设备的损坏和误动作。
3 海湾公司实施联网监控项目的优势
3.1 参加国家标准的制定
海湾公司先后三次参加有关火灾联网监控有关的国家标准的制定工作，是标准的主要起草单位，2003年参加有关火灾联网监控产品标准GB16806.7《传输设备》（关于联网报警设备的最权威标准）的制定，2005年参加国家标准《城市火灾自动报警远程监控管理系统设计规范》（关于火灾联网报警的最高最权威的国家标准）的起草，2006年参加国家标准《城市建筑消防设施监控管理系统设计规范》（关于火灾联网报警的最高最权威的国家标准）的主要起草，通过与项目组成员及专家的探讨，对产品的内涵有深入的了解，将产品提高到新的层级。
3.2 组建火灾自动报警监控管理网络系统的成功经验
海湾公司已经成功组建130多个城市火灾自动报警监控管理系统和100多个大型企业火灾自动报警监控管理系统，组建系统名称见清单，最大的监控网络在天津已经成功运营5年，已经发展近8000个联网用户。
3.3 技术优势
1. 系统容量大，通讯服务器的最大容量为10000个以上的终端用户
