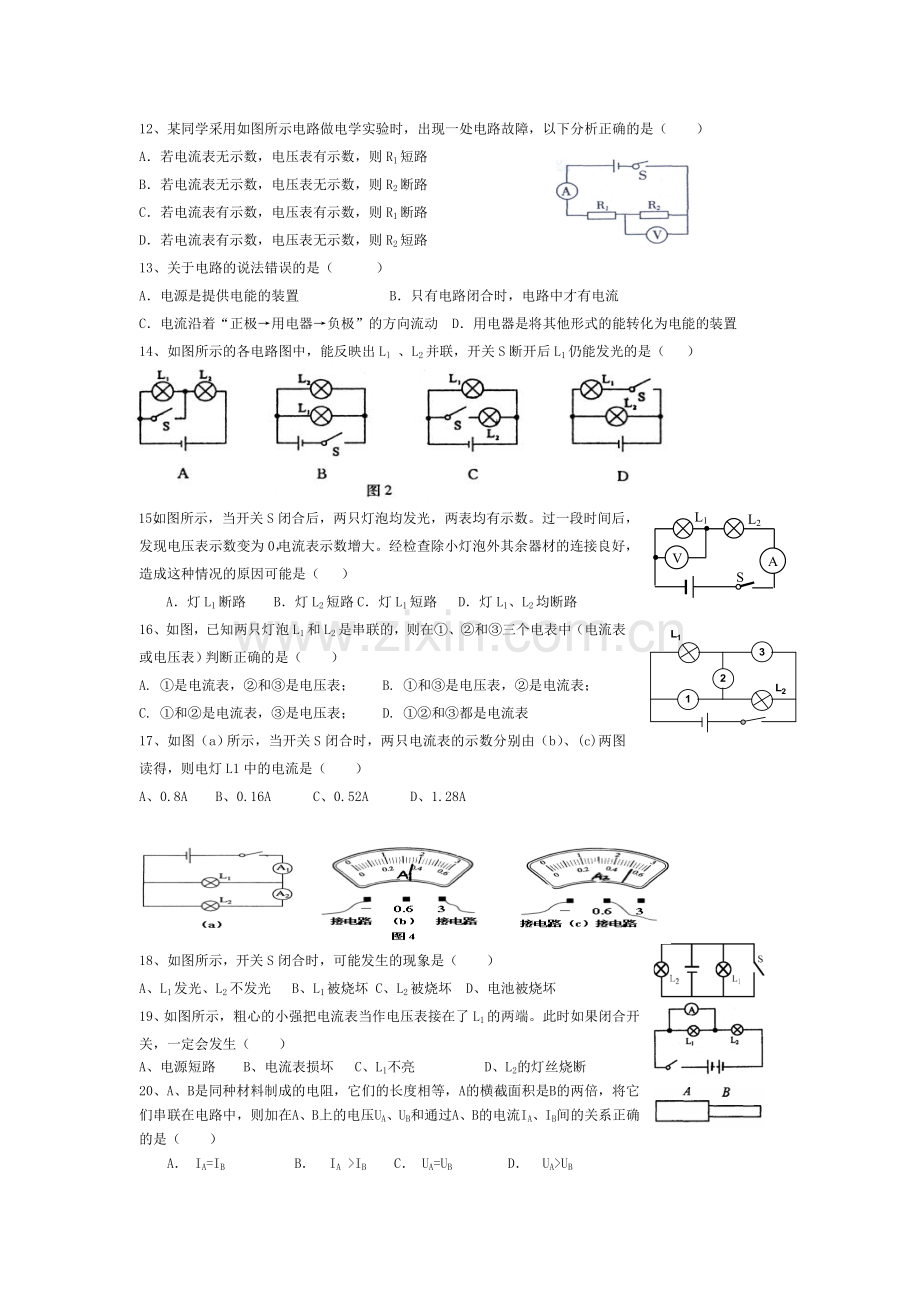

初三物理简单电路试题及答案.doc

九年级物理探究简单电路的单元测试一、选择题1、下列电路图与实物图一致的是（ ） 2、在如图所示的电路中，为使灯L1与L2并联，应（ ）第2题图第3题图ABCA闭合开关S1、S2，断开S3B闭合开关S1、S3，断开S2C闭合开关S2、S3，断开S1 D同时闭合开关S1、S2、S33、如图所示，在探究并联电路中的电流关系时，小明同学用电流表测出A、B、C三处的电流分别为IA=0.4A、IB=0.26A，则IC的大小为 （ ）A0.4A B0.26A C0.2A D0.14A第5题图4、在用电压表测某电阻两端的电压时，若选用03V的量程，测得的电压值为2.2V；若使用015V量程，测得的电压值为2.0V，那么该电阻两端电压的大小应是 （ ）A2.2V B2.0V C2.1V D无法确定 5、如图所示，开关S闭合后，两个灯泡都不亮，电流表指针几乎不动，而电压表指针有明显偏转，则电路故障可能是 （ ）A电流表坏了或未接好 BL1的灯丝烧断或灯座未接通CL2的灯丝烧断或灯座未接通 D电流表和L1、L2都坏了7、如图所示电路中，电流表、电压表均有一定示数，当把开关S闭合时，两表示数的变化情况是（ ）A电流表示数变大，电压表示数变小B电流表示数变大，电压表示数变大C电流表示数变小，电压表示数变小D电流表示数变小，电压表示数变大8、如图所示，电源电压是5V并保持不变，开关S闭合后电压表的示数为3V，则AL1两端的电压为3V BL2两端的电压为3V CL2两端的电压为2V DL1两端的电压为5V9、如图所示的电路中，开关S闭合后和闭合前的电压表的示数（ ）A、不变 B、增大 C、减小 D、无法确定10、如图所示电路，电源电压为6V，电键K闭合时，电压表示数为6V，出现此现象的原因可能是( )AL1短路或L2断路BL1断路或L2短路CL1和L2都断路DL1和L2都短路11、如图所示的四个电路中，属于并联电路的是( )12、某同学采用如图所示电路做电学实验时，出现一处电路故障，以下分析正确的是（ ）A若电流表无示数，电压表有示数，则R1短路B若电流表无示数，电压表无示数，则R2断路C若电流表有示数，电压表有示数，则R1断路D若电流表有示数，电压表无示数，则R2短路13、关于电路的说法错误的是（ ）A电源是提供电能的装置 B只有电路闭合时，电路中才有电流C电流沿着“正极用电器负极”的方向流动 D用电器是将其他形式的能转化为电能的装置14、如图所示的各电路图中，能反映出Ll 、L2并联，开关S断开后L1仍能发光的是（ ）VL1L2SA15、如图所示，当开关S闭合后，两只灯泡均发光，两表均有示数。过一段时间后，发现电压表示数变为0，电流表示数增大。经检查除小灯泡外其余器材的连接良好，造成这种情况的原因可能是（ ） A灯L1断路 B灯L2短路C灯L1短路 D灯L1、L2均断路16、如图，已知两只灯泡L1和L2是串联的，则在、和三个电表中（电流表或电压表）判断正确的是（ ） A. 是电流表，和是电压表； B. 和是电压表，是电流表； C. 和是电流表，是电压表； D. 和都是电流表17、如图（a）所示，当开关S闭合时，两只电流表的示数分别由（b）、(c)两图读得，则电灯L1中的电流是（ ） A、0.8AB、0.16AC、0.52AD、1.28A18、如图所示，开关S闭合时，可能发生的现象是（ ）A、L1发光、L2不发光 B、L1被烧坏 C、L2被烧坏 D、电池被烧坏19、如图所示，粗心的小强把电流表当作电压表接在了L1的两端。此时如果闭合开关，一定会发生（ ）A、电源短路 B、电流表损坏 C、L1不亮 D、L2的灯丝烧断20、A、B是同种材料制成的电阻，它们的长度相等，A的横截面积是B的两倍，将它们串联在电路中，则加在A、B上的电压UA、UB和通过A、B的电流IA、IB间的关系正确的是（ ） A IA=IB B IA IB C UA=UB D UAUB二、填空1、图示的电流表表盘上的每一小格表示_A，指针示数是_A (电流表量程为3A)2、如图所示，当开关闭合后电流表A1的示数为0.3A，通过灯L1的电流为 A，电流表A2的示数为 A3、如图所示电源电压是6V，当s闭合时电压表的示数为2V电压表测的是灯 两端的电压灯L1两端的电压为 V4、我国家庭电路的供电电压是_V；不高于_V的电压对人体才是安全的5、如图所示，当量程为03V时，电压表指针的读数为 V；当量程为015V时，电压表指针的读数为 V。6、如图所示是一把既能吹冷风，又能吹热风的电吹风的简化电路，图中A是吹风机，B是电热丝。将插头插入插座，若只闭合开关Sl，电吹风吹出的是_风；若将开关Sl、S2都闭合，电吹风吹出的是_风。（填“热”或“冷”）7、如图所示电路中，当_闭合时，L1、L2 并联；当_闭合时，电路会发生短路，损坏电源。8、下列电器设备中，手机 、手电筒、电视机和电视机遥控器，属于无需电源电压的转换设备，能直接在家庭电路220伏电压下正常工作的用电器是 三、作图1、请照图甲所示的电路图，用笔画线，将图乙中各个元件连接起来2、如图是一个电学实验的实物连线图，请在右边方框内画出它的电路图第1题图第2题图3、如图所示，现有一电池组、两个开关和两盏灯，请你连接好下面的实物电路图，使S1闭合时L1亮，S2闭合时L2亮。4、根据图甲的电路图将图乙的实物用笔画线代替导线连接起来。5、在方框中画出灯泡L1和灯泡L2并联，电流表测灯泡L1电流的电路图，并在右图上连接实物图 6、如图10所示电路中有两个小灯，请在图中内，分别填入及或的符号，要求电键闭合时两灯均能发光，且两电表的示数均不为零。7、如图所示，闭合开关S后，要使滑动变阻器的滑片向右移动时灯泡变暗，应把F点与滑动变阻器的 点用导线连接起来。四、实验探究1、【探究名称】探究并联电路中电流的关系ABC【提出问题】如图所示的并联电路中,流过A、B、C各处的电流之间可能有什么关系？【设计实验与进行实验】按图示连接电路；把电流表分别接入到电路中的A、B、C处,测出它们的电流,填入右表；测量次数A处的电流IAB处的电流IBC处的电流IC10.100.120.2220.200.240.4430.250.300.55为了防止个别偶然因素的影响,我们可以采用以下两种方法之一，重复上面实验步骤方法一：改变电源电压 方法二：更换其中一条支路中的电阻(阻值不同)【分析与论证】在拆接电路时,开关必须_；上面设计的表格中存在的不足之处是：_；右图中的实验现象说明 表格补充完整后，通过对上面数据的分析,后面两次实验是采用方法_进行的，可以得出结论:并联电路干路中的电流等于_2、在“探究导体的电阻跟哪些因素有关”的实验中。(1)小明的猜想是：电阻可能与导体的材料有关；小亮的猜想是：电阻可能与导体的温度有关；小敏的猜想是：电阻可能与导体的长度有关；根据你掌握的电学知识，你认为：电阻还与 有关。 (2)图是三位同学为上述探究活动准备的实验器材，他们已经完成了部分实物的连接。若电阻受温度的影响可以忽略，要探究猜想，应该控制 不变；要探究猜想，应该选用导线_和导线_（填导线的代号字母）进行对比实验。答案：一、选择题序号12345678910答案ABDABDBBBB序号11121314151617181920答案CDDCCBDDCA二、填空1、0.1 2.4 2、0.3 0.3 3、L2 4 4、220 36 5、0.6 3 6、冷 热 7、S1S3 S2S3 8、电视机三、作图 15略 6、A四、实验探究1、（1）断开 （2）缺少标上电流单位 电流表的正负接线柱接反（3）二 各支路通过的电流之和2、（1）导体的横截面积 （2）导体的长度、横截面积 （3） a c 3、通过活动，使学生养成博览群书的好习惯。B比率分析法和比较分析法不能测算出各因素的影响程度。C采用约当产量比例法，分配原材料费用与分配加工费用所用的完工率都是一致的。C采用直接分配法分配辅助生产费用时，应考虑各辅助生产车间之间相互提供产品或劳务的情况。错 C产品的实际生产成本包括废品损失和停工损失。C成本报表是对外报告的会计报表。C成本分析的首要程序是发现问题、分析原因。C成本会计的对象是指成本核算。C成本计算的辅助方法一般应与基本方法结合使用而不单独使用。C成本计算方法中的最基本的方法是分步法。XD当车间生产多种产品时，“废品损失”、“停工损失”的借方余额，月末均直接记入该产品的产品成本 中。D定额法是为了简化成本计算而采用的一种成本计算方法。F“废品损失”账户月末没有余额。F废品损失是指在生产过程中发现和入库后发现的不可修复废品的生产成本和可修复废品的修复费用。F分步法的一个重要特点是各步骤之间要进行成本结转。()G各月末在产品数量变化不大的产品，可不计算月末在产品成本。错G工资费用就是成本项目。()G归集在基本生产车间的制造费用最后均应分配计入产品成本中。对J计算计时工资费用，应以考勤记录中的工作时间记录为依据。()J简化的分批法就是不计算在产品成本的分批法。()J简化分批法是不分批计算在产品成本的方法。对 J加班加点工资既可能是直接计人费用，又可能是间接计人费用。J接生产工艺过程的特点，工业企业的生产可分为大量生产、成批生产和单件生产三种，XK可修复废品是指技术上可以修复使用的废品。错K可修复废品是指经过修理可以使用，而不管修复费用在经济上是否合算的废品。P品种法只适用于大量大批的单步骤生产的企业。Q企业的制造费用一定要通过“制造费用”科目核算。Q企业职工的医药费、医务部门、职工浴室等部门职工的工资，均应通过“应付工资”科目核算。 S生产车间耗用的材料，全部计入“直接材料”成本项目。 S适应生产特点和管理要求，采用适当的成本计算方法，是成本核算的基础工作。()W完工产品费用等于月初在产品费用加本月生产费用减月末在产品费用。对Y“预提费用”可能出现借方余额，其性质属于资产，实际上是待摊费用。对 Y引起资产和负债同时减少的支出是费用性支出。XY以应付票据去偿付购买材料的费用，是成本性支出。XY原材料分工序一次投入与原材料在每道工序陆续投入，其完工率的计算方法是完全一致的。Y运用连环替代法进行分析，即使随意改变各构成因素的替换顺序，各因素的影响结果加总后仍等于指标的总差异，因此更换各因索替换顺序，不会影响分析的结果。()Z在产品品种规格繁多的情况下，应该采用分类法计算产品成本。对Z直接生产费用就是直接计人费用。XZ逐步结转分步法也称为计列半成品分步法。A按年度计划分配率分配制造费用，“制造费用”账户月末(可能有月末余额/可能有借方余额/可能有贷方余额/可能无月末余额)。A按年度计划分配率分配制造费用的方法适用于(季节性生产企业)
